建设工程竣工图的编制方法

建设工程竣工图的编制主要内容竣工图的概念编制竣工图的重要意义和作用编制竣工图的范围和内容竣工图的编制依据编制竣工图的方法编制竣工图的要求竣工图的折叠和分类组卷竣工图编制的注意事项城市地下工程竣工图的编制一、竣工图的概念1、竣工图的定义竣工图是建设工程在施工过程中，根据施工现场的各种真实施工记录和指令性技术文件，对施工图进行修改或重新绘制的，与工程实体相符的图说。

2、竣工图的相关规范：《建设工程文件归档整理规范》GB/T50328-2001;重庆市建委关于贯彻《建设工程文件归档整理规范》的补充通知《重庆市建设工程档案编制验收标准》DBJ50-129-2011《重庆市城乡建设档案管理办法》（重庆市人民政府令240号）《建设工程文件归档整理规范》GB/T50328-20012.0.8 竣工图（as-build drawing）工程竣工验收后，真实反映建设工程项目施工结果的图样。

4.2.6 工程文件中文字材料幅面尺寸规格宜为A4幅面（297mmX210mm）。

图纸宜采用国家标准图幅。

4.2.7 工程文件的纸张应采用能够长期保存的韧力大、耐久性强的纸张。

图纸一般采用蓝晒图，竣工图应是新蓝图。

计算机出图必须清晰，不得使用计算机出图的复印件。

4.2.8 所有竣工图均应加盖竣工图章。

1 竣工图章的基本内容应包括：“竣工图”字样、施工单位、编制人审核人、技术负责人、编制日期、监理单位、现场监理、总监。

2竣工图章示例如下竣工图章尺寸为： 50mmX80mm。

竣工图章应使用不易褪色的红印泥，应盖在图标栏上方空白处。

4.2.9 利用施工图改绘竣工图，必须标明变更修改依据；凡施工图结构、工艺、平面布置等有重大改变，或变更部分超过图面1/3的，应当重新绘制竣工图。

4.2.10 不同幅面的工程图纸应按《技术制图复制图的折叠方法》（GB/10609.3-89）统一折叠成A4幅面（297mmX210mm），图标栏露在外面。

重庆市建委关于贯彻《建设工程文件归档整理规范》的补充通知四、建设工程竣工图的编制。

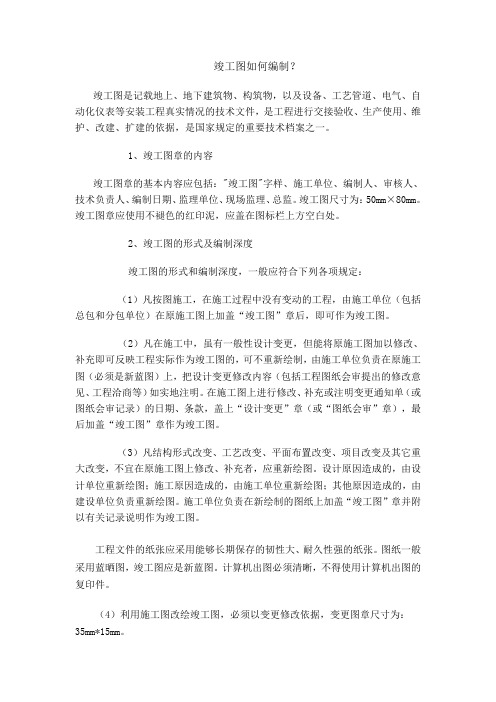

竣工图如何编制？竣工图是记载地上、地下建筑物、构筑物，以及设备、工艺管道、电气、自动化仪表等安装工程真实情况的技术文件，是工程进行交接验收、生产使用、维护、改建、扩建的依据，是国家规定的重要技术档案之一。

1、竣工图章的内容竣工图章的基本内容应包括："竣工图"字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监。

竣工图尺寸为：50mm×80mm。

竣工图章应使用不褪色的红印泥，应盖在图标栏上方空白处。

2、竣工图的形式及编制深度竣工图的形式和编制深度，一般应符合下列各项规定：（1）凡按图施工，在施工过程中没有变动的工程，由施工单位（包括总包和分包单位）在原施工图上加盖“竣工图”章后，即可作为竣工图。

（2）凡在施工中，虽有一般性设计变更，但能将原施工图加以修改、补充即可反映工程实际作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是新蓝图）上，把设计变更修改内容（包括工程图纸会审提出的修改意见、工程洽商等）如实地注明。

在施工图上进行修改、补充或注明变更通知单（或图纸会审记录）的日期、条款，盖上“设计变更”章（或“图纸会审”章），最后加盖“竣工图”章作为竣工图。

（3）凡结构形式改变、工艺改变、平面布置改变、项目改变及其它重大改变，不宜在原施工图上修改、补充者，应重新绘图。

设计原因造成的，由设计单位重新绘图；施工原因造成的，由施工单位重新绘图；其他原因造成的，由建设单位负责重新绘图。

施工单位负责在新绘制的图纸上加盖“竣工图”章并附以有关记录说明作为竣工图。

工程文件的纸张应采用能够长期保存的韧性大、耐久性强的纸张。

图纸一般采用蓝晒图，竣工图应是新蓝图。

计算机出图必须清晰，不得使用计算机出图的复印件。

（4）利用施工图改绘竣工图，必须以变更修改依据，变更图章尺寸为：35mm*15mm。

（5）凡施工图结构、工艺、平面布置等有重大改变，或变更部分超过图面1/3的，应当重新绘制竣工图，并在图标标上方或旁边以文字注明变更修改依据。

竣工图编制实践指南竣工图是工程建设完成后，对整个项目的设计、施工、验收等环节进行归纳、总结和整理的图形资料。

它是对施工现场的实际反映，也是未来维护、扩建、改建的依据。

竣工图编制要求准确、清晰、规范，以便于使用和保存。

本指南将为您提供详细的竣工图编制实践方法和建议。

1. 竣工图的编制内容竣工图应包括以下内容：1. 图纸目录：明确图纸的名称、编号、页数等信息。

2. 设计总说明：包括工程概况、设计依据、主要材料和构件的规格型号、施工要求等。

3. 平面图：反映建筑物的平面布局，包括房间名称、尺寸、门、窗、墙体等。

4. 立面图：展示建筑物的立面造型、尺寸、材料、装饰等。

5. 剖面图：揭示建筑物的结构、层次、高度等。

6. 细部图：针对建筑物的某个部位或构件进行详细表达。

7. 结构图：包括梁、板、柱、墙等的结构布置和尺寸。

8. 安装图：包括给排水、暖通、电气等安装系统的布置和连接。

9. 透视图：从不同角度展示建筑物外观效果。

2. 竣工图的编制要求1. 准确性：图形和数据必须与实际相符，不得有误。

2. 清晰性：图纸应使用清晰的线条、符号、文字，便于识别。

3. 规范性：图纸的格式、尺寸、线型、字体等应符合国家和行业标准。

4. 完整性：图纸应包含所有必要的信息和细节，不得遗漏。

5. 一致性：图纸中的材料、颜色、编号等应保持一致。

3. 竣工图的编制流程1. 收集资料：整理设计文件、施工记录、验收报告等相关资料。

2. 整理数据：对图纸中的数据进行核对、修改和完善。

3. 绘制图纸：使用专业的绘图软件或手工绘制竣工图。

4. 审核修改：对竣工图进行审核，确保无误并进行必要的修改。

5. 输出归档：将竣工图输出为高清晰度的电子文件，并进行归档保存。

4. 竣工图的编制注意事项1. 及时性：工程完成后，应及时编制竣工图，以免遗忘细节。

2. 合作性：与设计、施工、监理等各方密切合作，确保图纸的准确性。

3. 规范性：遵循国家和行业的竣工图编制规范，确保图纸的质量。

关于竣工图编制的详细过程竣工图是工程建设完成后，对整个项目的设计、施工、验收等过程进行归纳、整理、归档的重要技术文件。

它为工程维护、扩建、改造、运行和管理提供了重要依据。

下面详细介绍竣工图编制的过程。

1. 竣工图编制的准备工作在竣工图编制前，应做好以下准备工作：1.1 收集工程项目的所有设计文件，包括施工图、设计说明书、设计变更通知等。

1.2 收集与工程项目相关的合同、协议、验收报告等文件。

1.3 收集工程项目施工过程中的相关记录，如施工日志、质量检查记录、材料验收记录等。

1.4 确定竣工图的编制格式、目录、编号规则等。

2. 竣工图的编制2.1 根据设计文件、施工记录等资料，对工程项目进行逐项整理，确保各项内容完整、准确。

2.2 对工程项目进行现场核实，确保图纸与实际相符。

如有不符，及时与设计、施工等相关单位沟通，进行修改。

2.3 按照竣工图编制规则，整理、编排图纸，确保图纸清晰、美观、易于查阅。

2.4 编制竣工图说明书，详细描述工程项目的施工过程、设计变更、验收情况等。

2.5 审核竣工图及其说明书，确保内容准确、完整、符合实际。

3. 竣工图的审查与验收3.1 竣工图编制完成后，应提交给项目法人、设计、施工、监理等相关单位进行审查。

3.2 审查单位应按照相关法规、标准、规范的要求，对竣工图的完整性、准确性、合规性进行审核。

3.3 审核合格的竣工图，应由项目法人组织进行验收。

验收合格的竣工图，方可正式归档。

4. 竣工图的归档与保管4.1 竣工图应按照国家和地方的规定，及时归档，并办理相关手续。

4.2 竣工图应按照一定的顺序进行分类、编号、装订，确保查阅方便。

4.3 竣工图应存放在防火、防盗、防潮、防虫蛀、防尘、防光、防高温等条件良好的环境中。

4.4 竣工图的保管应建立健全查阅、借阅、复制等管理制度，确保竣工图的安全、完整、可用。

通过以上四个阶段的编制、审查、验收和归档，确保竣工图的质量，为工程项目的维护、扩建、改造、运行和管理提供有力支持。

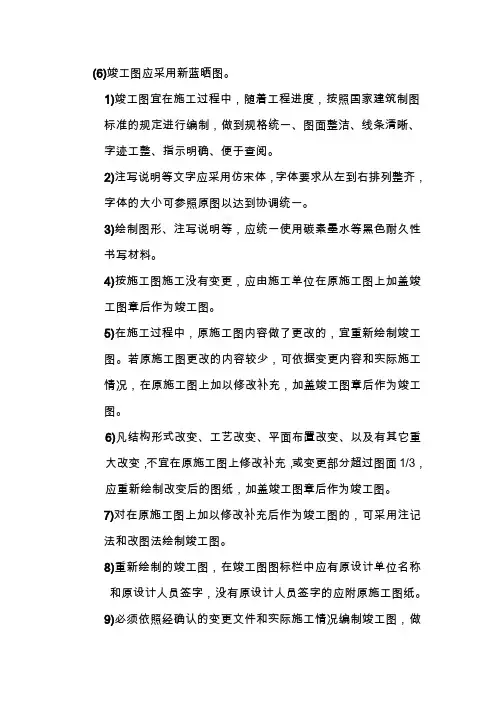

(6)竣工图应采用新蓝晒图。

1)竣工图宜在施工过程中，随着工程进度，按照国家建筑制图标准的规定进行编制，做到规格统一、图面整洁、线条清晰、字迹工整、指示明确、便于查阅。

2)注写说明等文字应采用仿宋体，字体要求从左到右排列整齐，字体的大小可参照原图以达到协调统一。

3)绘制图形、注写说明等，应统一使用碳素墨水等黑色耐久性书写材料。

4)按施工图施工没有变更，应由施工单位在原施工图上加盖竣工图章后作为竣工图。

5)在施工过程中，原施工图内容做了更改的，宜重新绘制竣工图。

若原施工图更改的内容较少，可依据变更内容和实际施工情况，在原施工图上加以修改补充，加盖竣工图章后作为竣工图。

6)凡结构形式改变、工艺改变、平面布置改变、以及有其它重大改变，不宜在原施工图上修改补充，或变更部分超过图面1/3，应重新绘制改变后的图纸，加盖竣工图章后作为竣工图。

7)对在原施工图上加以修改补充后作为竣工图的，可采用注记法和改图法绘制竣工图。

8)重新绘制的竣工图，在竣工图图标栏中应有原设计单位名称和原设计人员签字，没有原设计人员签字的应附原施工图纸。

9)必须依照经确认的变更文件和实际施工情况编制竣工图，做到图物相符。

各项变更在原施工图上修改补充后，应注明变更依据，可标注变更材料所在的案卷名称、卷内页号和具体条款，或直接注明变更材料的编号。

10)竣工图必须加盖竣工图章。

竣工图章应使用不易褪色的红色印泥加盖在图标栏上方或周围不压盖图形和文字的空白处。

11)竣工图章的内容应包括：“竣工图”字样、施工单位、项目经理、审核人、编制人、编制日期、监理单位、总监、现场监理和竣工图号。

12)竣工图章尺寸宜为80mm×50mm。

竣工图章示例。

编制竣工图的步骤指南竣工图是工程建设完成后，对整个项目的设计、施工、验收等过程进行系统整理和归纳的重要技术文件。

它为工程维护、改建和扩建提供科学、准确的资料。

本指南旨在详细阐述编制竣工图的步骤，确保竣工图的编制工作顺利进行。

1. 准备阶段1.1. 确定编制范围根据工程项目的性质、规模和特点，明确竣工图的编制范围，包括土建、安装、装修、绿化等各个方面。

1.2. 收集资料收集与工程项目有关的设计文件、施工记录、验收报告、更改通知、现场照片等原始资料。

确保资料的完整、准确和有效性。

1.3. 准备工具和设备准备图纸、笔墨、绘图板、绘图软件等工具和设备，确保其性能良好。

2. 编制竣工图2.1. 整理资料按照工程项目的顺序，对收集到的资料进行分类、整理，确保每一份资料都有明确的归类和标识。

2.2. 绘制竣工图根据收集到的资料，按照国家标准和规范，绘制竣工图。

注意图面整洁、线条清晰、符号规范、标注完整。

2.2.1. 土建工程绘制建筑平面图、立面图、剖面图、细部图等，反映建筑物的结构、尺寸、材料、构造等。

2.2.2. 安装工程绘制给排水、电气、暖通、消防等安装系统的平面图、系统图、细部图等，反映设备布置、管道走向、线路敷设等。

2.2.3. 装修工程绘制室内外装修的平面图、立面图、细部图等，反映墙面、地面、天花板的材质、色彩、图案等。

2.2.4. 绿化工程绘制绿化平面图、立面图等，反映绿化区域、植物种类、种植方式等。

2.3. 审核竣工图对绘制好的竣工图进行审核，确保图面整洁、符号规范、标注完整，无遗漏和错误。

3. 竣工图的整理和装订3.1. 竣工图的折叠和装订按照国家标准和规范，将审核无误的竣工图进行折叠、装订，确保图纸的完好和便于查阅。

3.2. 编制竣工图目录编制竣工图目录，包括图纸名称、图纸编号、图纸类别、编制日期等，便于管理和查阅。

3.3. 竣工图的验收和移交将编制好的竣工图提交给建设单位或相关部门，进行验收和移交，办理相关手续。

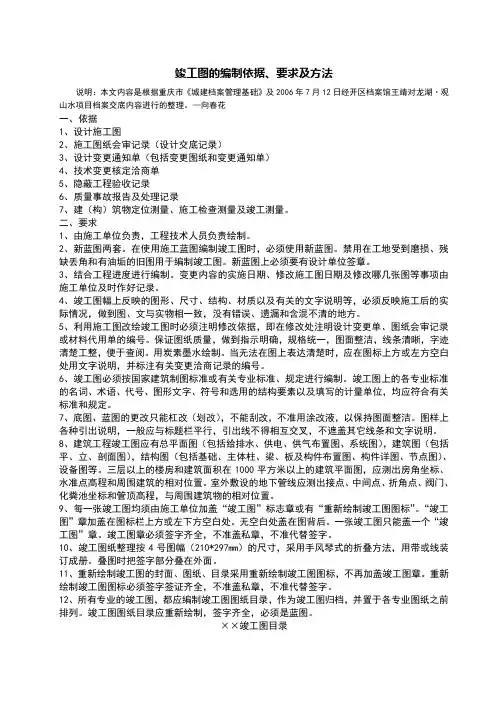

竣工图的编制依据、要求及方法说明：本文内容是根据重庆市《城建档案管理基础》及2006年7月12日经开区档案馆王靖对龙湖·观山水项目档案交底内容进行的整理。

—向春花一、依据1、设计施工图2、施工图纸会审记录（设计交底记录）3、设计变更通知单（包括变更图纸和变更通知单）4、技术变更核定洽商单5、隐蔽工程验收记录6、质量事故报告及处理记录7、建（构）筑物定位测量、施工检查测量及竣工测量。

二、要求1、由施工单位负责，工程技术人员负责绘制。

2、新蓝图两套。

在使用施工蓝图编制竣工图时，必须使用新蓝图。

禁用在工地受到磨损、残缺丢角和有油垢的旧图用于编制竣工图。

新蓝图上必须要有设计单位签章。

3、结合工程进度进行编制。

变更内容的实施日期、修改施工图日期及修改哪几张图等事项由施工单位及时作好记录。

4、竣工图幅上反映的图形、尺寸、结构、材质以及有关的文字说明等，必须反映施工后的实际情况，做到图、文与实物相一致，没有错误、遗漏和含混不清的地方。

5、利用施工图改绘竣工图时必须注明修改依据，即在修改处注明设计变更单、图纸会审记录或材料代用单的编号。

保证图纸质量，做到指示明确，规格统一，图面整洁，线条清晰，字迹清楚工整，便于查阅。

用炭素墨水绘制。

当无法在图上表达清楚时，应在图标上方或左方空白处用文字说明，并标注有关变更洽商记录的编号。

6、竣工图必须按国家建筑制图标准或有关专业标准、规定进行编制。

竣工图上的各专业标准的名词、术语、代号、图形文字、符号和选用的结构要素以及填写的计量单位，均应符合有关标准和规定。

7、底图、蓝图的更改只能杠改（划改），不能刮改，不准用涂改液，以保持图面整洁。

图样上各种引出说明，一般应与标题栏平行，引出线不得相互交叉，不遮盖其它线条和文字说明。

8、建筑工程竣工图应有总平面图（包括给排水、供电、供气布置图、系统图），建筑图（包括平、立、剖面图），结构图（包括基础、主体柱、梁、板及构件布置图、构件详图、节点图）、设备图等。

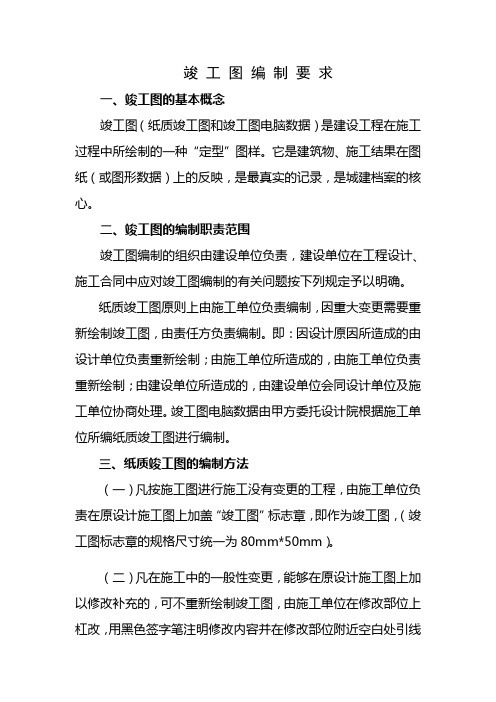

竣工图编制要求一、竣工图的基本概念竣工图（纸质竣工图和竣工图电脑数据）是建设工程在施工过程中所绘制的一种“定型”图样。

它是建筑物、施工结果在图纸（或图形数据）上的反映，是最真实的记录，是城建档案的核心。

二、竣工图的编制职责范围竣工图编制的组织由建设单位负责，建设单位在工程设计、施工合同中应对竣工图编制的有关问题按下列规定予以明确。

纸质竣工图原则上由施工单位负责编制，因重大变更需要重新绘制竣工图，由责任方负责编制。

即：因设计原因所造成的由设计单位负责重新绘制；由施工单位所造成的，由施工单位负责重新绘制；由建设单位所造成的，由建设单位会同设计单位及施工单位协商处理。

竣工图电脑数据由甲方委托设计院根据施工单位所编纸质竣工图进行编制。

三、纸质竣工图的编制方法（一）凡按施工图进行施工没有变更的工程，由施工单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章的规格尺寸统一为80mm*50mm）。

（二）凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由施工单位在修改部位上杠改，用黑色签字笔注明修改内容并在修改部位附近空白处引线指示，盖上修改标志章（修改标志章统一规定尺寸为30mm*10mm），注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。

由于修改较大而使在原图上杠改后图面不清、辨认困难的应将修改部位框出在本张图的空白处或增页绘制，修改完成后，由施工单位加盖竣工图章。

（三）凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图。

重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样，制图人、审核人、负责人签名俱全。

并注明修改出图日期及版数后由施工单位加盖竣工图章。

四、纸质竣工图的编制要求（一）竣工图的绘制工作，由绘制单位工程技术负责人组织、审核、签字、并承担技术责任。

如何编制竣工图竣工图是建筑工程的重要文档，它记录了建筑项目的最终设计和施工结果。

编制竣工图需要遵循一系列步骤和规范，以确保图纸的准确性和可行性。

以下是编制竣工图的简单策略和步骤：1. 收集设计文件和相关资料在编制竣工图之前，首先需要收集建筑项目的设计文件和相关资料。

这些文件包括建筑设计图纸、结构设计图纸、给排水设计图纸、电气设计图纸等。

通过收集这些文件，你可以了解建筑项目的整体设计和要求。

2. 审查施工图纸在开始编制竣工图之前，需要对施工图纸进行审查。

审查施工图纸的目的是确保其与设计文件一致，并且满足法律法规和建筑规范的要求。

在审查过程中，需要注意图纸的准确性、完整性和合理性。

3. 绘制竣工图在审查完施工图纸后，可以开始绘制竣工图。

竣工图应包括建筑平面图、立面图、剖面图等。

绘制竣工图时，需要确保图纸的比例准确，并按照规范要求标注建筑尺寸、材料、设备等信息。

4. 标注详细信息竣工图应包含建筑项目的详细信息，例如材料规格、设备型号、施工方法等。

这些详细信息对于确保施工质量和安全非常重要。

在标注详细信息时，需要遵循相关规范和标准，确保信息的准确性和可读性。

5. 进行内部审查在绘制竣工图后，需要进行内部审查。

内部审查的目的是检查竣工图的准确性和完整性，以确保图纸符合设计要求和规范要求。

在内部审查过程中，需要仔细检查图纸的每个细节，并对可能存在的问题进行修正和改进。

6. 进行外部审查完成内部审查后，需要将竣工图提交给相关部门进行外部审查。

外部审查的目的是确保竣工图符合法律法规和建筑规范的要求。

在外部审查过程中，可能需要与审查人员进行沟通和协商，以解决可能存在的问题。

7. 完善和归档竣工图根据外部审查的结果，对竣工图进行必要的修改和完善。

修正后的竣工图应进行归档，并妥善保存。

竣工图的归档对于后续的施工和维护非常重要，可以作为参考和依据。

通过遵循以上步骤和策略，可以编制出准确、可行的竣工图。

编制竣工图需要综合考虑建筑设计、施工要求和法律法规等各方面因素，确保建筑项目的顺利进行和最终质量的达到。

竣工图编制详解竣工图是工程项目完工后，为了记录和表达项目实施过程和结果而编制的图形化资料。

它是工程档案的重要组成部分，也是工程维护、扩建、改建和仲裁的依据。

本详解旨在系统地阐述竣工图的编制流程、要求及注意事项，以确保竣工图的编制符合国家标准和行业规定。

一、竣工图的编制要求竣工图应真实、准确地反映工程的实际情况，图面清晰、标注完整、信息准确。

具体要求如下：1. 图面整洁：图纸应使用标准图幅，墨迹清晰，不得有涂改痕迹。

2. 比例正确：图纸应按规定的比例绘制，比例尺应标注清楚。

3. 线条规范：线条宽度应符合标准，不同类型的线应区分明显。

4. 符号规范：应使用国家规定的工程图纸符号。

5. 标注规范：文字应清晰可读，字体大小适中，单位应符合国家标准。

6. 索引完整：竣工图应包含完整的索引，便于查阅。

7. 签名盖章：图纸应由项目负责人签字，并加盖公章。

二、竣工图的编制流程竣工图的编制应遵循以下流程：1. 收集资料：收集工程设计文件、施工记录、材料合格证等原始资料。

2. 整理资料：对收集的资料进行分类、整理，确保信息的准确性和完整性。

3. 绘制图纸：根据原始资料和实际测量数据，绘制竣工图纸。

4. 审核图纸：图纸完成后，应由项目技术人员进行审核，确保图纸的准确性和合规性。

5. 签发图纸：审核无误后，由项目负责人签字，并加盖公章。

6. 编制目录：编制竣工图目录，包括图纸名称、编号、日期等信息。

7. 装订成册：将竣工图纸和目录装订成册，便于保存和查阅。

三、竣工图的编制注意事项在竣工图的编制过程中，需要注意以下事项：1. 时效性：竣工图应在中标通知书发出后的一定时间内完成编制。

2. 合规性：竣工图的编制应遵守国家及行业的相关标准和规定。

3. 真实性：竣工图必须真实反映工程实际情况，不得有虚假信息。

4. 安全性：注意保护图纸不被损坏，确保图纸的安全。

5. 保密性：竣工图涉及工程秘密，应做好保密工作。

四、竣工图的保存与利用竣工图应按照国家和行业的相关规定进行保存，确保图纸的长期可读性。

福建省建设工程竣工图编制办法第一条为使建设工程竣工图完整、准确、及时编制和有效利用，根据国家的有关规定，制定本办法。

第二条本办法所称建设工程竣工图是指真实地记录各种地下、地面的建筑物、构筑物、管线等情况的技术文件。

建设工程竣工图是进行工程交工验收、维护、改建、扩建的依据，是编制工程决算的依据，是国家的重要技术档案。

第三条各项新建、扩建、改建的建设工程，特别是基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位，都要编制建设工程竣工图。

编制各种建设工程竣工图，必须在施工过程中及时做好隐蔽工程检验记录，整理好设计变更文件，确保建设工程竣工图编制质量。

第四条建设项目在签订承发包合同时，建设、监理、施工等单位应对建设工程竣工图的编制、审核、交接、验收作出具体规定。

第五条编制建设工程竣工图的形式和深度，应根据不同情况，区别对待：1、凡按图施工没有变更的，施工单位（包括总包和分包的施工单位）在新的原施工图上加盖“竣工图章”后作为建设工程竣工图。

2、施工中虽有一般性设计变更，但能将原施工图加以修改补充作为建设工程竣工图的，可不重新绘制，由施工单位负责在新的原施工图上使用耐久性强的书写材料（碳素墨水、蓝黑墨水）修改，注明修改依据，附以图纸会审纪要、设计变更文件，加盖“竣工图章”后作为建设工程竣工图。

3、凡结构形式改变、工艺改变、平面布置改变、项目改变或变更部分超过图面1/3，不宜再在原施工图上修改、补充的，应由施工单位或委托设计单位依据原施工图和设计变更文件重新绘制建设工程竣工图。

重大的改建、扩建工程涉及原有工程项目变更时，应将相关项目的建设工程竣工图和有关材料统一整理归档。

4、竣工图必须与实际情况相符，要保证图纸质量，采用国家标准图幅，做到规格统一，比例尺选取适当，图面整洁，字迹清楚。

竣工图要经施工单位的技术负责人和监理单位的总监、现场监理审核签认。

第六条竣工图章内容和竣工底图图标内容：1、竣工图章内容包括：施工单位名称、编制人、审核人、技术负责人、编制日期、监理单位名称、总监、现场监理等。

关于竣工图编制的详细过程
竣工图编制是一个项目完成阶段的重要环节，它是指根据建设项目的设计图纸和实际施工情况，将建筑工程的实际构造、尺寸、位置、材料等内容进行详细记录和绘制。

下面是竣工图编制的详细过程：
1. 收集资料：首先，需要收集项目的设计图纸、变更图纸、施工记录、检测报告等相关资料，以便了解项目的整体情况和具体要求。

2. 实地勘察：在收集资料的基础上，进行实地勘察，确认实际施工情况，包括建筑物的结构、尺寸、位置、设备等。

3. 绘制平面图：根据实地勘察的结果，绘制建筑物的平面图，将各个部位的具体位置和尺寸记录下来。

4. 绘制立面图：根据实际建筑物的外观特征，绘制建筑物的立面图，包括各个外墙、窗户、门等的位置和尺寸。

5. 绘制剖面图：根据建筑物的结构特点，绘制建筑物的剖面图，体现建筑物内部的空间布局和结构。

6. 绘制细部图：对建筑物的特殊部位或关键部位，绘制细部图，详细表达细节和要求。

7. 编制材料表：根据竣工图纸，编制建筑物所使用的各种材料
的清单，包括数量、规格、型号等。

8. 审核和修订：竣工图纸编制完成后，需要进行内部审核，确
保图纸的准确性和合理性。

如有需要，进行修订。

9. 盖章和归档：经过审核和修订后，将竣工图纸加盖章，并进
行归档保存，以备项目验收、维护和管理使用。

以上就是竣工图编制的详细过程。

在实际操作中，需要严格按
照相关法律法规和技术标准进行操作，确保竣工图的准确性和合法性。

竣工图的编制流程介绍
竣工图是建筑工程项目完成后编制的一种图纸，用于记录和展
示工程的实际完成情况。

编制竣工图的过程需要经过以下几个步骤：
1. 收集资料和数据：竣工图的编制首先需要收集与工程项目相
关的资料和数据，包括设计图纸、工程量清单、验收报告等。

这些
资料和数据是竣工图编制的基础。

2. 实地勘察：编制竣工图之前，需要进行实地勘察，以了解工
程项目的实际情况。

实地勘察包括对建筑结构、设备设施、装饰装
修等方面的检查和记录。

3. 绘制竣工图：在了解了工程项目的实际情况后，可以开始绘
制竣工图。

竣工图需要准确地反映出工程项目的实际情况，包括建
筑结构、设备设施、管线布置等方面的信息。

4. 校对和审查：绘制完成的竣工图需要进行校对和审查，以确
保其准确性和完整性。

校对和审查的过程包括对图纸中的文字、符号、尺寸等进行检查和核对。

5. 完善和修订：在校对和审查的基础上，对竣工图进行完善和修订。

修订的内容可能包括修改错误或不准确的信息，补充遗漏的内容，调整布局等。

6. 最终确认和签署：完成竣工图的修订后，需要进行最终确认和签署。

确认和签署的过程中，需要相关的责任人对竣工图进行审核，并签署确认文件。

以上是竣工图的编制流程介绍。

在实际操作中，需要根据具体情况进行调整和补充，确保竣工图的准确性和可靠性。

如何编制竣工图竣工图是建筑工程的最终设计图纸，它详细展示了建筑物的各个部分和细节。

编制竣工图需要遵循一定的步骤和规范，以确保图纸的准确性和可行性。

以下是编制竣工图的一些建议和步骤：1. 收集设计资料和文件在开始编制竣工图之前，首先需要收集并审查与建筑项目相关的设计资料和文件。

这些资料可能包括初步设计图、结构图、设备布局图等。

通过仔细研究这些资料，可以了解建筑项目的整体结构和布局，为竣工图的编制提供方向。

2. 确定竣工图的内容和要求在编制竣工图之前，需要明确竣工图的具体内容和要求。

这包括确定绘图比例、图纸尺寸、标注要求等。

同时，还需要了解相关的建筑法规和标准，确保竣工图符合法规要求。

3. 绘制建筑平面图竣工图的第一步是绘制建筑物的平面图。

平面图应详细展示建筑物的布局、分区、房间、门窗等信息。

在绘制平面图时，需要精确测量建筑物的尺寸，并根据设计要求绘制相应的图形和标注。

4. 绘制立面图和剖面图除了平面图，竣工图还需要绘制建筑物的立面图和剖面图。

立面图展示了建筑物外立面的外观和细节，剖面图则展示了建筑物的内部结构和细节。

在绘制立面图和剖面图时，需要准确表达建筑物的比例、形状、材料和细节。

5. 添加标注和符号竣工图中的标注和符号非常重要，它们可以提供建筑物各个部分的详细信息。

在编制竣工图时，需要添加适当的标注和符号，包括尺寸标注、材料标记、设备安装位置等。

标注和符号应清晰易懂，并符合建筑行业的标准和规范。

6. 审查和修改完成竣工图后，需要进行审查和修改，确保图纸的准确性和完整性。

通过仔细检查每个细节和标注，可以发现潜在的错误或不一致之处，并进行修正。

同时，也可以邀请其他专业人员对竣工图进行审查，以获得更多的反馈和建议。

7. 输出和存档最后一步是将竣工图进行输出和存档。

竣工图可以通过打印或电子文档的形式进行输出，并妥善保存。

这样可以确保竣工图的可追溯性，并在需要时提供参考。

编制竣工图需要耐心和细致的工作，同时也需要丰富的建筑知识和技能。

（二）竣工图编制的基本方法编制竣工图的方法基本上可归纳为以下三种：1、在施工过程中，完全按图施工，没有变动者，可在原施工图上加盖“竣工图”标志章，填写有关栏目，在“变更情况”一栏填写“无变更”字样，作为竣工图。

2、在施工过程中，有一般性设计变动，能在原施工图上修改补充，且不影响图面质量可不重新绘制竣工图，一般采用杠（划）改、叉改法，局部修改等方法，把在施工过程中变更的内容，用碳素笔在施工图上修改、补充。

修改、补充后要引划索引线，注记变更依据，并对变更部位进行编号。

编号的方法为在注记变更依据的起始部位画一个圆圈，原则上以直径为1厘米为宜（①见设计变更第5号第3条）将一张施工图上所有的变更按先上后下，先左后右的顺序进行编号（每张图纸均从1号开始编），然后在变更后的施工图上加盖“竣工图”编制章，填写有关栏目，在“变更情况”一栏填写“变更x处”字样（与编号数同），作为竣工图。

以下是常见编制方法的举例说明。

（1）取消的内容①尺寸、门窗型号、设备型号、灯具型号、钢筋型号和数量、注解说明等数字、文字、符号的取消，可采用杠改法。

即将取消的数字、文字、符号等用横杠杠掉（不得涂抹掉），从修改的位置引出索引线，在索引线上注明修改依据和编号。

例如：在Z16（Z17）柱断面图中，将（Z17）取消，变更依据为图纸会审第3号第2条。

改绘方法：将（Z17）和有关的尺寸用杠改法去掉，并注明修改依据（见图1）：②隔墙、门窗、钢筋、灯具、设备等取消，可用叉改法。

即在图上将取消的部分打“×”，在图上描绘取消的部分较长时，可视情况打几个“×”，达到表示清楚为准。

并从图上修改处用索引线引出，注明修改依据和编号。

例如：将（B）～（C）轴间③轴上砖墙取消，变更依据为设计变更第1号第6条。

改绘方法：将隔墙及其门用叉改法×掉，隔墙相关的尺寸杠改，并注明修改依据和编号（见图2）。

（2）内容变更①在建筑物某一部位增加隔墙、门窗、灯具、设备、钢筋等。

5大竣工图绘制方法，干货满满！竣工图的编制工作，可以说是以施工图为基础，以各种设计变更文件、施工技术文件为补充修改依据而进行的，依据竣工图编制的原则，竣工图编制的基本方法有下列几种：1、注记修改法：此法是用一条粗直线将被修改部分划去。

因为注记修改基本上不涉及图纸上线条修改的内容，而用文字，符号加以注释，因此，此法仅适用于原施工图上仅是用文字注释的内容。

如建筑、结构施工图的总说明、材料代用、门窗表的修改等变更。

2、杠划法：即在原施工图上将不需要的线条用粗直线或叉线划去，重新编制竣工图的真实情况。

此法是竣工图编制工作中最常用的一种基本方法。

其特点是，被划去的内容和重新绘制的内容都一目了然，且编制竣工图的工作量较小，不足的是当变更较大或较多时，图面易乱，表达不清。

3、刮改法：即在原施工底图上刮去需要更改的部分，重新绘制竣工后的真实情况，再复晒竣工蓝图。

此法的特点是必须具备施工底图方可进行，对于大型工程和重要建筑物，考虑到目前蓝图不利于长期保存，最好编制竣工底图，或者利用现代复印设备，先制作施工底图，再利用刮改法做竣工底图。

4、贴图更改法：原施工图由于局部范围内文字、数字修改或增加较多，较集中，影响图面清晰，或线条、图形在原图上修改后使图面模糊不清，宜采用贴图更改法。

即将需修改的部分，用别的图纸书写绘制好，然后粘贴到被修改的位置上。

粘贴时，必须与原图的行列、线条、图形相衔接。

在粘贴接缝处要加盖编制人印章。

重大工程不宜采用贴图更改法。

整张图纸全面都有修改的，也不宜用贴图更改法。

应该重绘竣工图。

5、重新绘制新图：此法是在施工过程中，随工程分部的修建而逐步编制，待整个工程竣工，各个部分的竣工图也基本绘制完成，经施工部门有关技术负责人审查，核实后，再描绘成底图，底图核签之后即可晒制竣工蓝图。

此法的特点是：竣工图清晰准确、系统完整，便于永久保存和利用。
