竣工图的编制说明

地洛水电站机电设备安装工程竣工图编制说明
一、编制依据：
本竣工图是按照国家颁布的有关规程、规范和设计施工图及设计修改通知、工程联系单等进行编制而成。

二、编制原则：
本竣工图是在设计施工图的基础上结合设计修改通知和现场情况，按照图物相符的原则及《国家重大建设项目文件归档要求与档案整理规范》(DA/T28-2002)中“凡按图施工没有变动的，或有一般性设计变更及符合杠改或划改要求的，可在原图上修改…”或“涉及结构形式、工艺、平面布置、项目等重大改变及图面变更面积超过35%的，应重新绘制竣工图…”的原则进行绘制。

地洛电站油、水、气系统图在原图上修改难度较大，所以本套竣工图均为重新绘制。

三、编制内容：
本工程竣工图按工程实际完工情况编制，竣工图真实反映工程竣工验收时的实际情况。

地洛电站竣工图中油、水、气系统图为重新绘制，并经监理工程师核审，符合有关规定，达到了图物相符的要求。

详细编制情况见下表:。

竣工图编制要求及方法2011-11-14 08:06:15| 分类：默认分类| 标签：|字号大中小订阅一、竣工图编制基本要求1．竣工图应使用新的或者干净的施工图，并按要求加盖并签署竣工图章。

2．凡按图施工，没有变动的，可在原施工图上加盖“竣工图”标志后即可。

3．凡一般性设计变更，且能在原施工图上修改、补充的，由施工单位在原施工图（必须是新蓝图）上注明修改内容与修改依据后，作为竣工图。

4．凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%，必须重新绘制竣工图。

重绘图按原图编号，末尾加“竣”字。

新图图标内应注明“竣工阶段”。

5．竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况。

要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。

6．竣工图编制完成后，监理单位督促和协助设计、施工单位检查竣工图编制情况，发现不准确或短缺时要及时修改和补齐。

7．竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。

8．编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。

9．竣工图按《技术用图复制图的折叠方法》折叠成A4图幅（210mm×297mm），图标露出。

10．竣工图按单位工程编制，并有详细说明和目录，竣工图上应打有页码。

11．竣工图按专业、图号排列。

12．竣工图纸编制质量及整理情况应在自检报告的内容中予以详细说明。

13．根据业主要求，竣工图的套数按4份编制（其中施工单位自留1套）。

14．全部竣工图均永久保存。

二、竣工图的更改1．更改一般是杠（划）改；局部可圈出更改部位，在原图空白处重新绘制。

2．用施工图更改，必须在更改处加引出线注明更改依据（盖章方式），如设计变更单的名称、编号、变更日期及洽商记录等文件编号；无法在图纸上表达清楚的，应在标题栏上方或左边用文字说明。

3．图上各种引出说明应与图框平行，引出线不交叉，不遮盖其他线条。

XXXXXX的工程
竣工图编制总说明
XXXXXX工程有限公司
2017年月日
一、项目工程概述
1.工程名称
XXXXXX的工程
2.工程概况
1.
2.
3.
二、编制的依据
1. XXXX。

2.建设单位提供作为工程建设项目施工的全部施工图，包括所附的文字说明，以及有关通用图集、标准图集。

3.施工过程中的设计修改通知单。

三、编制的原则
1.按照竣工图编制的原则，内容与施工图设计、设计变更、施工及质量检查记录相符合；确保竣工图完整、准确、清晰、完整、规范、修改到位，做到真实反映项目竣工验收时的实际情况。

四、编制情况
1.本工程竣工图在原施工图的基础上，进行了重新绘制。

共有竣工图54张，修改的有12张，未做修改的42张。

2.竣工图按照设计修改通知单上的修改内容据实进行修改，修改情况后的竣工图与实际相符，不另陈述修改内容与依据。

3.竣工图仍采用原施工图图号。

4.竣工图由xxxxx公司审核。

5.本工程竣工图与现场实际相符，文字说明清楚，所有竣工图均逐张加盖“竣工图”章，竣工图章中的内容填写齐全、清楚、没有代签名现象。

6.竣工图全部是图面清晰的新蓝图。

7. 竣工图纸采用国家标准图幅，图纸要求按裁剪线裁掉多余空白纸，折叠成A4图幅（长×宽为：297 mm×210mm），内折外翻，标题栏外露。

五、竣工图归档
1.竣工图由我单位负责组卷、录入、扫描、归档。

2.本工程竣工图共组成2卷，具体分卷情况如下：
六、竣工图修改情况统计表
竣工图修改情况统计表
附件：修改依据。

竣工图编制实践指南竣工图是工程建设完成后，对整个项目的设计、施工、验收等环节进行归纳、总结和整理的图形资料。

它是对施工现场的实际反映，也是未来维护、扩建、改建的依据。

竣工图编制要求准确、清晰、规范，以便于使用和保存。

本指南将为您提供详细的竣工图编制实践方法和建议。

1. 竣工图的编制内容竣工图应包括以下内容：1. 图纸目录：明确图纸的名称、编号、页数等信息。

2. 设计总说明：包括工程概况、设计依据、主要材料和构件的规格型号、施工要求等。

3. 平面图：反映建筑物的平面布局，包括房间名称、尺寸、门、窗、墙体等。

4. 立面图：展示建筑物的立面造型、尺寸、材料、装饰等。

5. 剖面图：揭示建筑物的结构、层次、高度等。

6. 细部图：针对建筑物的某个部位或构件进行详细表达。

7. 结构图：包括梁、板、柱、墙等的结构布置和尺寸。

8. 安装图：包括给排水、暖通、电气等安装系统的布置和连接。

9. 透视图：从不同角度展示建筑物外观效果。

2. 竣工图的编制要求1. 准确性：图形和数据必须与实际相符，不得有误。

2. 清晰性：图纸应使用清晰的线条、符号、文字，便于识别。

3. 规范性：图纸的格式、尺寸、线型、字体等应符合国家和行业标准。

4. 完整性：图纸应包含所有必要的信息和细节，不得遗漏。

5. 一致性：图纸中的材料、颜色、编号等应保持一致。

3. 竣工图的编制流程1. 收集资料：整理设计文件、施工记录、验收报告等相关资料。

2. 整理数据：对图纸中的数据进行核对、修改和完善。

3. 绘制图纸：使用专业的绘图软件或手工绘制竣工图。

4. 审核修改：对竣工图进行审核，确保无误并进行必要的修改。

5. 输出归档：将竣工图输出为高清晰度的电子文件，并进行归档保存。

4. 竣工图的编制注意事项1. 及时性：工程完成后，应及时编制竣工图，以免遗忘细节。

2. 合作性：与设计、施工、监理等各方密切合作，确保图纸的准确性。

3. 规范性：遵循国家和行业的竣工图编制规范，确保图纸的质量。

XXX水电站1＃堆积体开挖工程竣工图编制说明
一、编制依据：
本竣工图是按照国家颁布的有关规程、规范和设计施工图及设计修改通知、工程联系单等进行编制而成。

二、编制原则：
本竣工图是在设计施工图的基础上结合设计修改通知和现场情况，按照图物相符的原则及国家建委（82）建发施字50号《关于编制基本建设竣工图的几项暂行规定》中“凡按图施工没有变动的，或有一般性设计变更，符合杠改或划改要求的，可在原图上修改…”或“…变更面积超过25％的，应重新绘制竣工图…”的原则进行绘制。

1＃堆积体开挖工程变更较多，所以本套竣工图均为重新绘制。

三、编制内容：
本工程竣工图按工程实际完工情况编制，竣工图真实反映工程竣工验收时的实际情况。

本套图中竣工线为1＃堆积体开挖工程完工后的实测开挖断面线，原始地形线为本工程开工前实测的原始地面线，并经监理工程师核审，符合有关规定，达到了图物相符的要求。

原1#堆积体开挖设计施工图共6张，其中GY103b-0944-69-01-2/6（M1-M1’~M2-M2’剖面图）不在本合同施工范围，因此本套竣工图中未予绘制。

本套竣工图共5张，图号在原设计施工图图号末尾加注“竣”字。

由于竣工图中采用的地形线为工程开工前实测地形线，比原设计施工图中地形线测量范围小。

因此，虽然竣工图与原设计施工图采用相同比例绘制，但1＃堆积体开挖平面竣工图图纸幅面由原设计施工图的A1改为A2图纸，其他竣工图图纸幅面为原设计施工图的幅面。

详细编制情况如下：
中水XXX局XXX工程项目部
2003年1月6日。

至淅川高速公路卢氏至西坪段土建9标工程竣工图编制说明一、工程概况至淅川高速公路卢氏至西坪段土建工程是三淅高速公路南段，起于卢氏县西南侧的马家岭，接三淅高速公路北段终点，向南止于西峡县西平镇，线路全长84.214Km（短链1.708Km）。

本标段为LXTJ-9标段，起止里程为K44+200～YK52+260，线路长8.040（短链19.919m），主要工程数量见下表：二、开、交工时间开工时间：三、主要技术指标公路等级：四车道高速公路；设计速度：80Km/h；路基宽度：整体式24.5m，分离式12.75m（桥梁12.25m）；桥涵设计荷载：公路—Ⅰ级；设计洪水频率：特大桥1/300、其它桥涵和路基1/100。

四、编制依据(1) 三淅高速公路卢氏至西坪段LXTJ-9标招标文件、标前答疑及有关补遗资料。

(2) 我单位与业主公司签订的合同文件、补充协议。

(3) 第二公路勘察设计研究院提供的有关设计图纸、设计文件、设计资料。

(4) 设计变更、补充设计图及相关会议纪要。

五、执行的规标准《省公路建设项目文件材料立卷归档整理规》六、主要的施工方案6.1 路基工程路基填筑试验段(1) 清表清表围为试验路段红线围，清表深度为20~30厘米。

路基用地围的树木、灌木丛等均应在施工前砍伐或移植，砍伐的树木应堆放在路基用地之外，并妥善处理。

防止干枯后引起火灾；用地围的垃圾、有机物残渣及原地面的树根、草皮、农作物的根系和表土应予以清除，并将路基用地围的坑穴按坟坑处理方案处理合格。

(2) 恢复中桩及边线在清表完后，先按设计断面图，恢复中桩，计算路基宽度放出边线位置其边线比设计宽度每边加宽30cm并按设计断面图测量左、中、右断面高程,并提交测量放线资料交监理工程师检查。

(3) 原地面碾压在场地放样完成后，填方段应全面进行填前碾压，并按土工试验确定的重型击实，密实度达到90%。

3.1.1.3.2试验段路基填筑(1) 填筑前准备填前碾压完毕后，测量人员要全面恢复道路中线，每20米设一中线桩，在地形起伏较大的地段或曲线段进行加密断面，标明桩号。

与竣工图编制相关的说明一、编制依据本竣工图是根据项目名称的设计文件、施工记录、工程变更单、施工现场记录和其他有关资料编制而成，旨在真实、准确地反映工程实体的面貌。

项目名称的设计文件、施工记录、工程变更单、施工现场记录和其他有关资料编制而成，旨在真实、准确地反映工程实体的面貌。

二、竣工图的编制要求竣工图应符合国家及地方相关法规、标准和规定，图面应清晰、整洁，图纸上所有信息应完整、准确。

三、竣工图的内容竣工图应包括：1. 建筑物的平面图、立面图、剖面图、细部图等。

2. 结构的平面图、立面图、剖面图、细部图等。

3. 设备的平面图、立面图、细部图等。

4. 安装工程的平面图、立面图、细部图等。

5. 其他与工程有关的图纸和资料。

四、竣工图的编制程序1. 收集并整理设计文件、施工记录、工程变更单、施工现场记录和其他有关资料。

2. 根据实际施工情况，对图纸进行修改和完善。

3. 编制竣工图目录，并对每张图纸进行编号。

4. 审核竣工图，确保图纸的准确性和完整性。

5. 装订成册，填写竣工图编制说明，并由相关责任人签字。

五、竣工图的使用和管理竣工图是工程验收、维护、改造和管理的重要依据，应由项目单位妥善保管，并按有关规定及时归档。

使用竣工图时，应确保其完整性和准确性，不得随意涂改、损坏或遗失。

六、其他事项1. 若竣工图与设计文件有重大差异，应说明原因，并及时与设计单位沟通。

2. 竣工图编制过程中，如遇问题，应及时与相关部门和单位沟通，以确保编制工作的顺利进行。

3. 竣工图编制工作应按照项目进度合理安排，确保工程验收工作的顺利进行。

以上内容仅供参考，具体要求应根据实际工程和相关法规、标准进行调整。

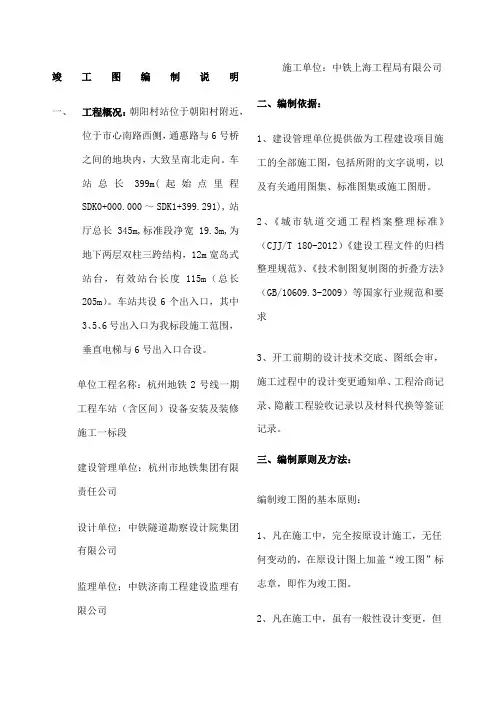

竣工图编制说明一、工程概况：朝阳村站位于朝阳村附近，位于市心南路西侧，通惠路与6号桥之间的地块内，大致呈南北走向。

车站总长399m(起始点里程SDK0+000.000～SDK1+399.291),站厅总长345m,标准段净宽19.3m,为地下两层双柱三跨结构，12m宽岛式站台，有效站台长度115m（总长205m）。

车站共设6个出入口，其中3、5、6号出入口为我标段施工范围，垂直电梯与6号出入口合设。

单位工程名称：杭州地铁2号线一期工程车站（含区间）设备安装及装修施工一标段建设管理单位：杭州市地铁集团有限责任公司设计单位：中铁隧道勘察设计院集团有限公司监理单位：中铁济南工程建设监理有限公司施工单位：中铁上海工程局有限公司二、编制依据：1、建设管理单位提供做为工程建设项目施工的全部施工图，包括所附的文字说明，以及有关通用图集、标准图集或施工图册。

2、《城市轨道交通工程档案整理标准》（CJJ/T 180-2012）《建设工程文件的归档整理规范》、《技术制图复制图的折叠方法》（GB/10609.3-2009）等国家行业规范和要求3、开工前期的设计技术交底、图纸会审，施工过程中的设计变更通知单、工程洽商记录、隐蔽工程验收记录以及材料代换等签证记录。

三、编制原则及方法：编制竣工图的基本原则：1、凡在施工中，完全按原设计施工，无任何变动的，在原设计图上加盖“竣工图”标志章，即作为竣工图。

2、凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，在原施工图上注明修改的部分，并附以设计变更通知单和施工说明，然后加盖“竣工图”标志章作为竣工图。

3、凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，或者图面变更面积超过35%的，不宜再在原施工图上修改、补充，应重新绘制改变后的竣工图。

特别是基础、结构、管线等隐蔽工程部位的变更应重新绘制竣工图。

（本册竣工图总计 77 张,有变更的图纸11 张，其中变更面积超过30%的有 0 张，未有重绘图纸）四、编制内容：本工程竣工图按工程实际完工情况编制，竣工图真实反映工程竣工验收时的实际情况。
