单排行星齿轮机构

《自动变速器结构与维修》课程单元教学方案设计一、首页二、教学活动设计三、考核评价标准1、能分析行星齿轮组成的能力2、能分辨行星齿轮基本变速原理的能力3、能描述汽车自动变速机构的能力4、能认识和简单分析行星齿轮在变速器上应用的能力四、主要知识点一、行星齿轮变速机构的结构·液力变矩器虽能传递和增大发动机转矩，但变矩比不大，变速范围不宽，远不能满足汽车使用工况的需要。

为进一步增大扭矩，扩大其变速范围，提高汽车的适应能力，在液力变矩器后面又装一个辅助变速器――有级式齿轮变速器。

该齿轮变速器多数是用行星齿轮变速的。

·行星齿轮变速器是由行星齿轮机构及离合器、制动器和单向离合器等执行元件组成。

行星齿轮机构通常由多个行星排组成．行星排的多少与档数的多少有关，其基本结构和工作原理，可用最简单的单排行星齿轮机构说明。

单排行星齿轮机构的结构组成（1）单排行星齿轮机构的三个基本元件是：太阳齿轮、齿圈、行星齿轮及行星齿轮架。

（2）太阳齿轮位于中心位置；几个行星齿轮借助于滚针轴承和行星齿轮轴安装在行星齿轮架上，这些行星齿轮与太阳齿轮相啮合，并一般均匀布置在太阳齿轮周围；外面是同行星齿轮相啮合的齿圈。

（3）单排行星齿轮机构通过固定不同的元件或改变联锁关系，可得出不同的传动状态。

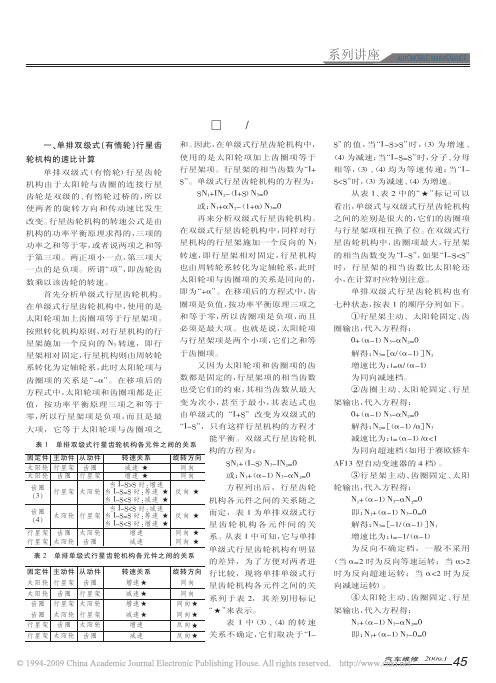

二、行星齿轮工作原理(1)行星齿轮机构运动规律·设太阳轮、齿圈和行星架的转速分别为n1、n2和n3，齿数分别为Z1、Z2、Z3；齿圈与太阳轮的齿数比为α。

则根据能量守恒定律，由作用在该机构各元件上的力矩和结构参数可导出表示单排行星齿轮机构一般运动规律的特性方程式：·n1+αn2-(1+α)n3=0 和 Z1+Z2=Z3（2）行星齿轮机构各种运动情况分析·由上式可看出，由于单排行星齿轮机构具有两个自由度，在太阳轮、齿圈和行星架这三个基本构件中，任选两个分别作为主动件和从动件，而使另一元件固定不动(即使该元件转速为0)，或使其运动受一定的约束(即该元件的转速为某定值)，则机构只有一个自由度，整个轮系以一定的传动比传递动力。

单排单行星齿轮机构一般运动规律方程式1. 引言1.1 概述在现代机械领域中，齿轮传动作为一种常见的传动方式，被广泛应用于各种机械装置和设备中。

单排单行星齿轮机构作为其中的一类特殊结构，在其简洁紧凑的设计和高效率的工作原理下取得了广泛关注。

本文将深入研究单排单行星齿轮机构的运动规律方程式，以揭示其运转过程中的内部性质与特点。

1.2 文章结构本文共分为五个主要部分。

引言部分（第1节）简要介绍了撰写这篇长文的背景，并对文章所涉及内容进行了预览。

接下来是单排单行星齿轮机构的介绍（第2节），包括其定义和组成部分、工作原理以及应用领域。

之后是关键部分，即单排单行星齿轮机构的运动规律方程式（第3节），包括转速比计算公式推导、输入输出转矩计算方法以及齿轮传动效率分析与优化。

第4节将通过实例分析与研究结果展示来验证前面提到的方程式和方法的可行性，并介绍运动规律的仿真验证与实际应用案例。

最后，文章将在结论与进一步研究建议部分（第5节）总结研究结果并提出未来扩展研究的建议。

1.3 目的本文的目的在于通过深入研究单排单行星齿轮机构的运动规律方程式，揭示其内部传动特性和工作原理。

通过对转速比计算公式推导、输入输出转矩计算方法以及齿轮传动效率分析与优化等方面进行详细探讨，旨在为工程师提供一个全面且系统的了解和应用指南。

同时，本文还将通过实例分析与研究结果展示验证所提出的方程式和方法，并展示其在实际应用中的有效性和可行性。

最后，本文将总结当前研究结果，并提出进一步扩展研究方向的建议，以促进该领域未来更深入而宏观的发展。

2. 单排单行星齿轮机构的介绍2.1 定义和组成部分单排单行星齿轮机构是一种常见的传动装置，由一个太阳齿轮、多个行星齿轮和一个内六角环齿轮组成。

其中，太阳齿轮位于中心，行星齿轮与太阳齿轮相互啮合，并通过内六角环齿轮将力传递到外部。

2.2 工作原理在单排单行星齿轮机构中，太阳齿轮为输入端，通过其旋转驱动行星齿轮运动。

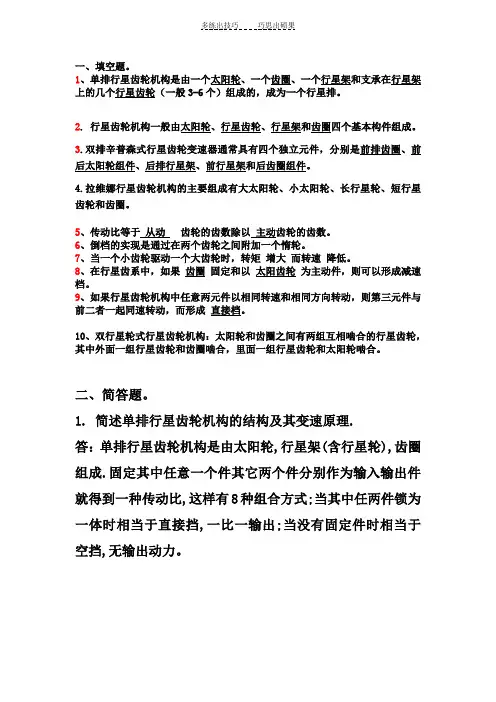

简述单排行星齿轮机构的结构及其变速原理单排行星齿轮机构是一种常见的变速机构，由太阳轮、行星轮、内齿轮和输入输出轴组成。

其变速原理是通过改变行星轮与内齿轮的结构时发生的相对运动来实现变速。

单排行星齿轮机构的结构包括太阳轮、行星轮、内齿轮和输入输出轴。

太阳轮位于机构中心，是与输入轴连接的固定元件；行星轮围绕太阳轮运动，由卫星装置悬挂在非固定太阳轮上，是与太阳轮、内齿轮之间的齿轮配对；内齿轮位于机构最外层，与行星轮的齿轮配对，同时也是与输出轴连接的固定元件；输入输出轴则将外部输入的动力转化为机构内部的动力，实现传动。

变速原理主要是通过改变行星轮与内齿轮的结构时发生的相对运动来实现变速。

具体来说，当太阳轮以一定的转速旋转时，行星轮会绕太阳轮转动，并与内齿轮相连。

根据齿轮传动原理，当行星轮通过卫星装置转动时，内齿轮也会转动。

当内齿轮的齿数大于行星轮时，内齿轮的转速将比输入轴转速慢，即为减速。

反之，当内齿轮的齿数小于行星轮时，内齿轮的转速将比输入轴转速快，即为加速。

在单排行星齿轮机构中，通过改变行星轮与内齿轮之间的转速比，可以实现不同的变速效果。

这是通过改变内齿轮的齿数或者行星轮的齿数来实现的。

当太阳轮和内齿轮固定，改变行星轮的齿数时，即可实现不同的输出速度。

反之，当太阳轮和行星轮固定，改变内齿轮的齿数时，同样可以实现不同的输出速度。

总之，单排行星齿轮机构是一种常见的变速机构，通过改变行星轮与内齿轮之间的结构时发生的相对运动来实现变速。

其结构包括太阳轮、行星轮、内齿轮和输入输出轴。

通过改变行星轮和内齿轮的齿数，可以实现不同的变速效果。

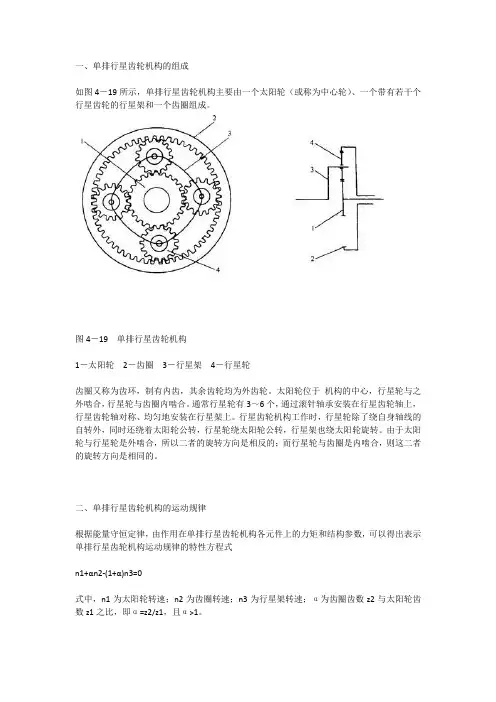

一、单排行星齿轮机构的组成如图4－19所示，单排行星齿轮机构主要由一个太阳轮（或称为中心轮）、一个带有若干个行星齿轮的行星架和一个齿圈组成。

图4－19 单排行星齿轮机构1－太阳轮2－齿圈3－行星架4－行星轮齿圈又称为齿环，制有内齿，其余齿轮均为外齿轮。

太阳轮位于机构的中心，行星轮与之外啮合，行星轮与齿圈内啮合。

通常行星轮有3～6个，通过滚针轴承安装在行星齿轮轴上，行星齿轮轴对称、均匀地安装在行星架上。

行星齿轮机构工作时，行星轮除了绕自身轴线的自转外，同时还绕着太阳轮公转，行星轮绕太阳轮公转，行星架也绕太阳轮旋转。

由于太阳轮与行星轮是外啮合，所以二者的旋转方向是相反的；而行星轮与齿圈是内啮合，则这二者的旋转方向是相同的。

二、单排行星齿轮机构的运动规律根据能量守恒定律，由作用在单排行星齿轮机构各元件上的力矩和结构参数，可以得出表示单排行星齿轮机构运动规律的特性方程式n1+αn2-(1+α)n3=0式中，n1为太阳轮转速；n2为齿圈转速；n3为行星架转速；α为齿圈齿数z2与太阳轮齿数z1之比，即α=z2/z1，且α>1。

由于一个方程有三个变量，如果将太阳轮、齿圈和行星架中某个元件作为主动（输入）部分，让另一个元件作为从动（输出）部分，则由于第三个元件不受任何约束和限制，所以从动部分的运动是不确定的。

因此为了得到确定的运动，必须对太阳轮、齿圈和行星架三者中的某个元件的运动进行约束和限制。

三、单排行星齿轮机构不同的动力传动方式如图4－20所示，通过对不同的元件进行约束和限制，可以得到不同的动力传动方式。

图4－20 单排行星齿轮机构的动力传动方式1-太阳轮2-齿圈3-行星架4-行星轮(1)齿圈为主动件（输入），行星架为从动件（输出），太阳轮固定,如图4－20a)所示。

此时，n1＝0，则传动比i23为：i23＝n2/n3＝1＋1/α>1由于传动比大于1，说明为减速传动，可以作为降速档。

(2)太阳轮为主动件（输入），行星架为从动件（输出），齿圈固定,如图4－20c)所示。

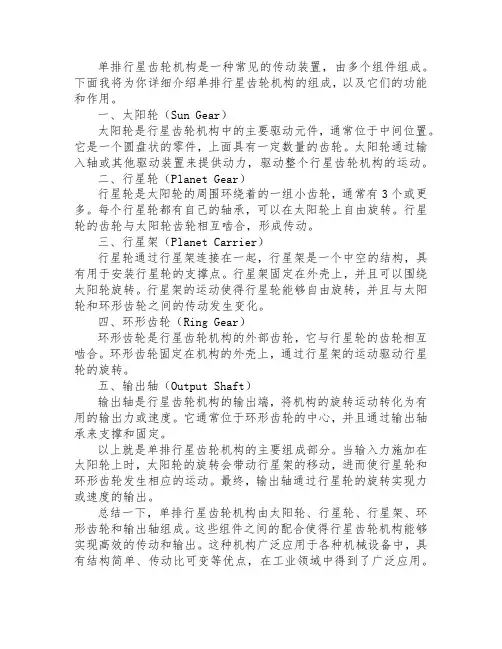

单排行星齿轮机构是一种常见的传动装置，由多个组件组成。
