断裂力学-线弹性理论

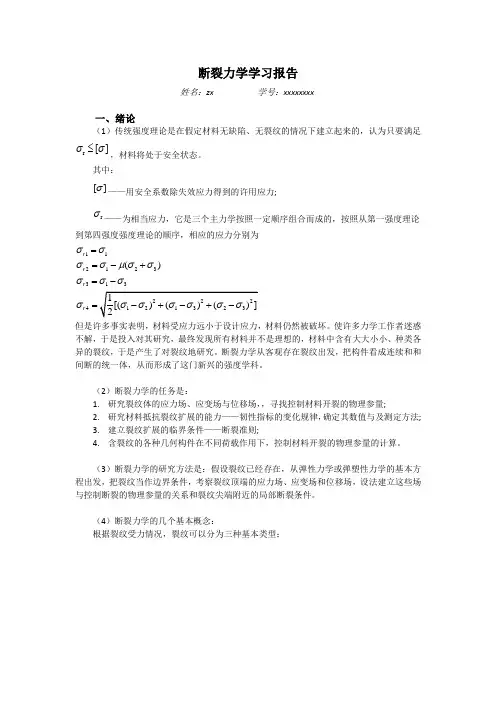

断裂力学学习报告姓名：zx 学号：xxxxxxxx一、绪论（1）传统强度理论是在假定材料无缺陷、无裂纹的情况下建立起来的，认为只要满足r []σσ≤，材料将处于安全状态。

其中：[]σ——用安全系数除失效应力得到的许用应力;r σ——为相当应力，它是三个主力学按照一定顺序组合而成的，按照从第一强度理论到第四强度强度理论的顺序，相应的应力分别为1121233134()r r r r σσσσμσσσσσσ==-+=-=但是许多事实表明，材料受应力远小于设计应力，材料仍然被破坏。

使许多力学工作者迷惑不解，于是投入对其研究，最终发现所有材料并不是理想的，材料中含有大大小小、种类各异的裂纹，于是产生了对裂纹地研究。

断裂力学从客观存在裂纹出发，把构件看成连续和和间断的统一体，从而形成了这门新兴的强度学科。

（2）断裂力学的任务是：1. 研究裂纹体的应力场、应变场与位移场，，寻找控制材料开裂的物理参量;2. 研究材料抵抗裂纹扩展的能力——韧性指标的变化规律，确定其数值与及测定方法;3. 建立裂纹扩展的临界条件——断裂准则;4. 含裂纹的各种几何构件在不同荷载作用下，控制材料开裂的物理参量的计算。

（3）断裂力学的研究方法是：假设裂纹已经存在，从弹性力学或弹塑性力学的基本方程出发，把裂纹当作边界条件，考察裂纹顶端的应力场、应变场和位移场，设法建立这些场与控制断裂的物理参量的关系和裂纹尖端附近的局部断裂条件。

（4）断裂力学的几个基本概念：根据裂纹受力情况，裂纹可以分为三种基本类型：1. 张开型(I 型)裂纹受垂直于裂纹面的拉应力作用,裂纹上下两表面相对张开,如上图a 所示;2. 滑开型(II 型),又称平面内剪切型裂纹受平行于裂纹面而垂直于裂纹前缘OO ’的剪应力作用,裂纹上下两表面沿x 轴相对滑开,如上图b 所示;3. 撕开型(III 型),又称出平面剪切型或反平面剪切型裂纹受既平行于裂纹面又平行于裂纹前缘的剪应力作用,裂纹上下两表面沿z 轴相对错开,如上图c 所示.上述三种裂纹中I 型最为危险.而我们主要也是研究I 型裂纹,因为只要确定了I 型裂纹是安全的,则其它两种裂纹也是安全的。

断裂力学理论及应用研究断裂是指材料在外部加载下受到破坏产生裂纹或破片分离的物理过程，是所有材料科学中重要的研究领域之一。

断裂力学理论涉及力学、物理、化学等学科，是从宏观探讨结构构件断裂行为规律的一门学科。

本文主要从断裂力学理论的基本概念、发展历程、应用研究等方面进行探讨。

一、断裂力学理论的基本概念断裂力学理论的基本概念包括断裂韧性、应力场、应变场等。

1. 断裂韧性断裂韧性是材料断裂过程中抵抗裂纹扩展的能力。

对于材料强度越高的材料，其断裂韧性一般也越高。

一个材料的断裂韧性大小可以通过测量其断裂过程中断裂面上的裂纹扩展能量来确定。

当裂纹扩展时，其边缘会释放出能量，断裂韧性就是指在裂纹在材料中传播的过程中能够消耗这些能量的材料性质。

2. 应力场在载荷下，一个构件内的所有部分都会承受不同的应力。

应力场指的是构件内各点的应力分布状态。

应力场是描述材料内部应力状态的最基本模型。

例如，当一个材料受到拉压载荷时，其内部就会产生相应的拉伸和压缩应力。

3. 应变场应变是指材料受到外力后的形变程度，是衡量材料变形能力的重要指标。

与应力场类似，应变场指的是材料内部各点的应变状态。

例如，在机械制造过程中，材料会受到剪切应力，这会导致材料存在剪切应变。

二、断裂力学理论的发展历程断裂力学理论的发展历程可以简单划分为以下阶段：经验试验阶段、线弹性断裂力学阶段、实验与理论相结合阶段、转捩点理论阶段以及非线性断裂力学阶段。

1. 经验试验阶段经验试验阶段是断裂力学理论的雏形阶段。

在这个阶段，人们通过实验来探究材料的断裂行为，并总结出了一些经验规律。

例如，在实验中，人们发现时强度与应力之间成正比关系，这就为后来的弹性断裂力学理论的发展提供了依据。

2. 线弹性断裂力学阶段线弹性断裂力学阶段是断裂力学理论的基础阶段。

这个阶段出现了很多具有代表性的理论，例如弹性理论、能量释放率理论以及裂纹扩展跟踪技术等。

在这个阶段中，人们主要依靠线弹性理论来探究材料断裂规律。

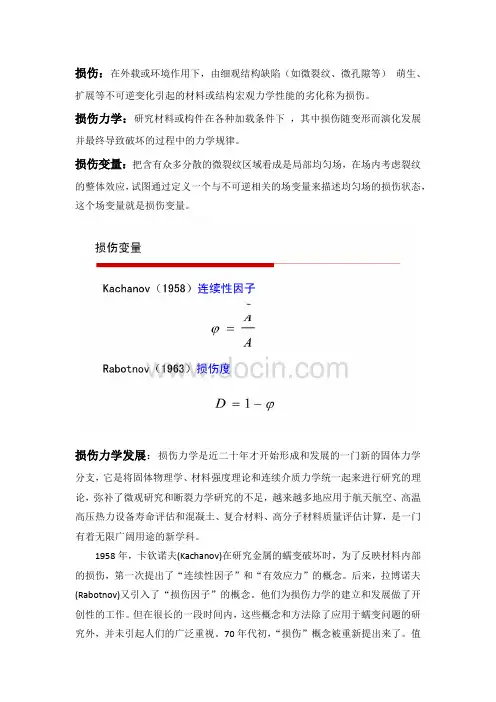

损伤：在外载或环境作用下，由细观结构缺陷（如微裂纹、微孔隙等）萌生、扩展等不可逆变化引起的材料或结构宏观力学性能的劣化称为损伤。

损伤力学：研究材料或构件在各种加载条件下，其中损伤随变形而演化发展并最终导致破坏的过程中的力学规律。

损伤变量：把含有众多分散的微裂纹区域看成是局部均匀场，在场内考虑裂纹的整体效应，试图通过定义一个与不可逆相关的场变量来描述均匀场的损伤状态，这个场变量就是损伤变量。

损伤力学发展：损伤力学是近二十年才开始形成和发展的一门新的固体力学分支，它是将固体物理学、材料强度理论和连续介质力学统一起来进行研究的理论，弥补了微观研究和断裂力学研究的不足，越来越多地应用于航天航空、高温高压热力设备寿命评估和混凝土、复合材料、高分子材料质量评估计算，是一门有着无限广阔用途的新学科。

1958年，卡钦诺夫(Kachanov)在研究金属的蠕变破坏时，为了反映材料内部的损伤，第一次提出了“连续性因子”和“有效应力”的概念。

后来，拉博诺夫(Rabotnov)又引入了“损伤因子”的概念。

他们为损伤力学的建立和发展做了开创性的工作。

但在很长的一段时间内，这些概念和方法除了应用于蠕变问题的研究外，并未引起人们的广泛重视。

70年代初，“损伤”概念被重新提出来了。

值得指出的是法国学者勒梅特在这方面做出了卓越的贡献。

1971年勒梅特将损伤概念用于低周疲劳研究，1974年英国学者勒基(Leckie)和瑞典学者赫尔特(Hult)在蠕变的研究中将损伤理论的研究向前推进了一步。

70年代中期和末期各国学者相继采用连续介质力学的方法，把损伤因子作为一种场变量，并称为损伤变量;逐步形成了连续损伤力学的框架和基础。

80年代中期，能量损伤理论和几何损伤理论相继形成。

各国学者相继的研究成果，对损伤理论的形成和发展都做出了有益的贡献。

损伤力学与断裂力学的关系：断裂力学分析是假设结构内已存在一个或多个宏观裂纹，忽略裂纹扩展过程中材料性能的劣化及所导致的应力重分布，这种劣化在裂纹尖端区域尤其明显，故给结构强度与寿命预估带来较大的误差。

断裂力学基础目 录第一章 绪论第二章 线弹性断裂力学 第三章 弹塑性断裂力学 第四章 疲劳裂纹扩展第五章 复合型裂纹的脆性断裂理论 附 录 弹性力学基础第一章 绪 论ssss2a2bss2a?一、引例][s s ≤⎪⎭⎫ ⎝⎛+=b a 21maxs s Inglis(1913)用分子论观点计算出绝大部分固体材料的强度103MPa ，而实际断裂强度100MPa ？——材料缺陷第一章 绪论第一章 绪论 二、工程中的断裂事故1．1860~1870英国铁路事故死200人/年；2．1938年3月14日比利时费廉尔大桥断成三节，1947~1950比利时又有14座大桥脆性破坏； 3．美国二次大战期间2500艘自由轮，700艘严重破坏，其中145艘断成两段，10艘在平静海面发生。

同时期大量的战机事故——广泛采用焊接工艺和高强度材料； 4．1954年1月10日英国大型喷气民航客机彗星号坠落，同时期共三架坠落；二、工程中的断裂事故5．1958美国北极星号导弹固体燃料发动机壳体爆炸； 6．1969年11月美国F3左翼脱落； 7．1972年我国歼5坠毁；8．近年来桥梁、房屋、锅炉和压力容器、汽车等第一章 绪论二、工程中的断裂事故 第一章 绪论 二、工程中的断裂事故9．2007年11月2日美国F15 空中解体；第一章 绪论三、断裂力学发展简史1．1913年，C. E. Inglis(英格列斯)将裂纹(缺陷)简化为椭圆形切口，用线弹性方法研究了含椭圆孔无限大板受均匀拉伸问题——按应力集中观点解释了材料实际强度远低于理论强度是由于固体材料存在缺陷的缘故。

2．1921 年，A. A. Griffith(格里非斯)用弹性体能量平衡的观点研究了玻璃、陶瓷等脆性材料中的裂纹扩展问题，提出了脆性材料裂纹扩展的能量准则，成为线弹性断裂力学的核心之一—能量释放率准则。

第一章 绪论 三、断裂力学发展简史3．1955~1957年，G. R. Irwin(欧文)通过对裂尖附近应力场的研究，提出了新的断裂参量—应力强度因子，并建立断裂判据，成为线弹性断裂力学的另一核心—应力强度因子断裂准则。

经典断裂力学的发展历史及未来的发展方向1. 前沿断裂力学是固体力学的一个分支，研究含裂纹型缺陷的物体的强度和裂纹扩展的规律。

断裂力学的研究内容包括：用力学的理论与方法探求描述主导裂纹起裂与扩展的力学参量；确定材料抵抗裂纹扩展能力的指标和上述二者的联系 —— 断裂准则。

自 20 世纪 50 年代开始形成与发展的断裂力学已在航空、航天、交通运输、化工、机械、核电、材料、能源、微电子、生物医学、地震等工程领域得到广泛的应用[1]。

2. 经典断裂力学的发展历史2.1 线弹性断裂力学由于材料存在着裂纹或缺陷，材料的实际强度一般仅为其理论强度的1/10- 1/100。

根据裂纹受力情况与裂纹面的位移方式，可将裂纹分为三种基本类型，即：I 型或张开型(拉裂型)；Ⅱ型或滑移型(面内剪切型)；Ⅲ型或撕裂型(面外剪切型)。

在这三种裂纹型式中，I 型裂纹是最危险的，容易引起低应力脆断[2]。

早在 1921 年 Griffith 在研究玻璃断裂的问题时，提出了能量释放率准则，奠定了断裂力学的基础。

Griffith 能量理论将裂纹失稳扩展的临界条件表示为:G I = G Ic (G I 为应变能释放率)，即脆性断裂的G 准则。

G Ic 是材料常数，表征材料对裂纹扩展的抵抗能力，由实验确定。

上述能量准则没有考虑裂纹尖端附近的应力和应变，而裂纹尖端附近的应力应变场的分析对断裂安全设计非常重要。

1955年，G.R.Irwin(欧文)用弹性力学理论分析了裂纹尖端应力应变场后提出了简单但很实用的公式[3],即对于三种类型裂纹尖端领域的应力场与位移场公式可写成如下形式：σij (N) =K √2πr ij (N ) (θ)u i(N)=K N √r πg i (N ) (θ)2.2 弹塑性断裂力学由于线弹性断裂力学是把材料作为理想线弹性体,运用线弹性理论研究裂纹失稳和扩展规律,从而提出裂纹失稳的准则和扩展规律。

但事实上由于裂纹尖端应力高度集中，在裂纹尖端附近必然首先屈服形成塑性区域.若塑性区与裂纹尺寸相比很小，则可以认为塑性区对绝大部分的弹性应力分布影响不大，应力强度因子可近似地表示弹性变形区的应力场。

断裂力学概述及应用定义：断裂力学(fracture mechanics) 是为解决机械结构断裂问题而发展起来的力学分支，它将力学、物理学、材料学以及数学、工程科学紧密结合，是一门涉及多学科专业的力学专业课程。

起源：1957年，美国科学家G.R.Irwin提出应力强度因子的概念, 线弹性断裂理论的重大突破，应力强度因子理论作为断裂力学的最初分支——线弹性断裂力学建立起来。

发展：现代断裂理论大约是在1948—1957年间形成，它是在当时生产实践问题的强烈推动下，在经典Griffith理论的基础上发展起来的，上世纪60年代是其大发展时期。

我国断裂力学工作起步至少比国外晚了20年，直到上世纪70年代，断裂力学才广泛引入我国，一些单位和科技工作者逐步开展了断裂力学的研究和应用工作。

从上世纪五十年代中期以来，断裂力学发展很快，目前线性理论部分已比较成熟，在工程方面，已广泛应用于宇航、航空、海洋、兵器、机械、化工和地质等许多领域。

分类：断裂力学的类型分为：线性断裂力学、弹塑性断裂力学、断裂动力学。

研究的内容包括了：裂纹的起裂条件、裂纹在外部载荷和（或）其他因素作用下的扩展过程、裂纹扩展到什么程度物体会发生断裂。

1.线性断裂力学:应用线弹性理论研究物体裂纹扩展规律和断裂准则。

1921年格里菲斯通过分析材料的低应力脆断，提出裂纹失稳扩展准则格里菲斯准则。

1957年G.R.欧文通过分析裂纹尖端附近的应力场，提出应力强度因子的概念，建立了以应力强度因子为参量的裂纹扩展准则。

线弹性断裂力学可用来解决脆性材料的平面应变断裂问题，适用于大型构件（如发电机转子、较大的接头、车轴等）和脆性材料的断裂分析。

实际上，裂纹尖端附近总是存在塑性区，若塑性区很小（如远小于裂纹长度），则可采用线弹性断裂力学方法进行分析。

2.弹塑性断裂力学：应用弹性力学、塑性力学研究物体裂纹扩展规律和断裂准则，适用于裂纹体内裂纹尖端附近有较大范围塑性区的情况。
