三偏心硬密封的简单介绍

三偏心蝶阀密封性能浅析1 前言蝶阀广泛用于电力、水力、冶金、化工等领域，是流体控制的手段。

目前蝶阀种类很多，有对夹式、阀杆单偏心式、阀板双偏心式等，还有引进技术三偏心蝶阀。

如何提高蝶阀的密封性？如何消化引进技术？本文借鉴有关资料并结合冶金企业常用阀门的使用情况作以下分析和论述。

2 蝶阀密封简介蝶阀密封形式可分为三种，即软密封、硬密封、软硬组合密封。

2.1 软密封密封件为橡胶制品，阀门关闭后阀板与密封件接触，密封件受压变形起密封作用。

一般橡胶制品存在老化和不耐温的问题，在冶金企业中高温，介质杂质颗粒大，工况恶劣，故软密封使用寿命不长。

2.2 硬密封密封面为金属面，阀板上密封面和阀座上密封面均要进行精加工，保证一定的光洁度和硬度，在密封面处要堆焊耐磨材料。

硬密封表面可视为许多轮廓蜂的表面，在密封力作用下，接触面上微小凹凸产生变形，当接触面间作用力较小，接触轮廓峰是弹性变形，当作用力较大产生塑性变形，故要实现可靠密封，比压必须增大到使表面产生塑性变形。

但是，阀门传动力是一定的，只能提高表面加工精度，克服粗糙度，保证密封。

故硬密封加工精度要求高，安装精度要求高，多应用在高温、有磨损的场合。

但硬密封在阀门关闭时冲击大，且介质颗粒大、多时，密封性较差。

2.3 软硬组合式密封较为典型的一种是用不锈钢弹性圈座密封圈，取代橡胶密封圈。

密封是靠堆焊耐磨材料后进行光整加工的阀板与装在阀体槽内的不锈钢弹性密封圈进行金属弹性密封。

阀板是具有非对称圆弧密封面的椭圆形阀板。

不锈钢密封圈采用特殊断面形状。

选择适当弹力，使之关闭后能与蝶阀板密封面接触面形成一定的密封比压。

这种结构适应高温、高压和不易拆装的场合，使用寿命长，不需修理。

此种形式比软密封、硬密封效果要好。

3 三偏心蝶阀这里介绍一种新型蝶阀，其阀板密封结构新颖，属于软密封形式，但又不同于一般的软密封，是带骨架的组合密封结构，阀板采用三偏心结构。

3.1 密封原理及密封结构阀板与阀座接触后，因密封力的作用，使阀板上组合密封圈发生弹性变形、填充密封面间的凹凸间隙，实现密封。

三偏心金属密封蝶阀密封原理三偏心金属密封蝶阀密封原理在传统的观念中蝶阀只能用于常温、低压和密封性要求不高的场合。

随着现代工艺技术和材料工业的不断进展，蝶阀的应用范围已远远超出过去，几乎可以取代大部分的传统阀门，广泛适用于工业的各个领域。

特殊是三偏心金属密封蝶阀更引人注目。

由于三偏心蝶阀的关闭和闸阀关闭一样，是靠扭矩来完成的，阀门关闭的扭矩越大，阀座的密封性越好，故有人称三偏心蝶阀为90旋转闸阀。

在工厂的大检修中越来越多的三偏心蝶阀替代了闸阀，为此某些三偏心蝶阀的制造厂特地生产了一种长度和闸阀相同的三偏心蝶阀，并将这种三偏心金属密封蝶阀称为三偏心闸阀。

1 三偏心金属密封蝶阀密封原理的分类蝶阀若按偏心分类，即以阀杆和阀板的位置来分，可分为四种。

三偏心蝶阀是目前在工业管道中性能突出的一种蝶阀，根据密封形式，三偏心蝶阀属于硬密封蝶阀的范畴。

所以，三偏心蝶阀的具备了硬密封蝶阀的特点，耐高温、耐冲蚀、拥有较长的使用寿命。

又由于三偏心蝶阀是将耐高温腐蚀的合金材料直接堆焊在阀座表面，所以该阀门还同时具备了像软密封蝶阀一样优秀的密封性能。

那么三偏心蝶阀原理是什么？三偏心的三个偏心指的是什么？三偏心蝶阀的密封面是一个斜锥面，阀体的阀座与蝶板密封圈为面接触，其工作原理是通过靠操作传动装置带动蝶板的运动，蝶板在运动过程中，其密封圈与阀座得到充分的接触，由于弹性变形来实现密封。

三偏心蝶阀有一个突出的特点就是转变了阀门的密封构造，不再是传统的位置密封，而是扭力密封，也就是说不是依靠阀座的弹性变形来实现密封，而是依靠蝶板密封面与阀座的接触面压来达到密封效果，这也就很好的解决了金属阀座泄漏量大的问题，又因接触面压与介质压力是成正比的，所以三偏心蝶阀又有较强的耐高压高温性能。

三偏心金属密封蝶阀密封原理三个偏心第一个偏心：密封面所在平面至阀杆中心线的偏离其次个偏心：阀体中心线到阀杆中心线的距离；第三个偏心：阀体密封面所在锥面的中心线与阀体通道中心线存在一个夹角。

三偏心硬密封蝶阀原理
三偏心硬密封蝶阀是一种高性能蝶阀，其原理是通过三个偏心结
构使得密封件在关闭时能够完全接触密封面，从而实现零泄漏密封。

具体来说，该蝶阀主要由阀体、阀板、密封垫等部件组成。

在启闭过
程中，阀板呈旋转状态，通过与阀体上的三个密封面配合，实现了三
个偏心结构，使得阀座与阀板密封性良好，具有很高的耐腐蚀和耐磨
损性能。

同时，该蝶阀还有自清洁功能，可以避免堵塞和积灰等问题。

三偏心硬密封蝶阀适用于高温、高压、高粘度和强腐蚀等工况，广泛
应用于石油化工、化肥、冶金、制药、食品等行业。

由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。

其主要特点如下：
1、开启力矩小，灵活方便，省力节能：
2、三维偏心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏：
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

２-2000 GB/T9115.２-2000
用户注意：表中Ｈ1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），本产品一般按短系列，若需长系列或特殊材料定货时提出。

注：Dd-代表多层次密封结构。

Dd3/643/9H/Y/F-40C.P.R.V系列法兰式多层次金属硬密封蝶阀。

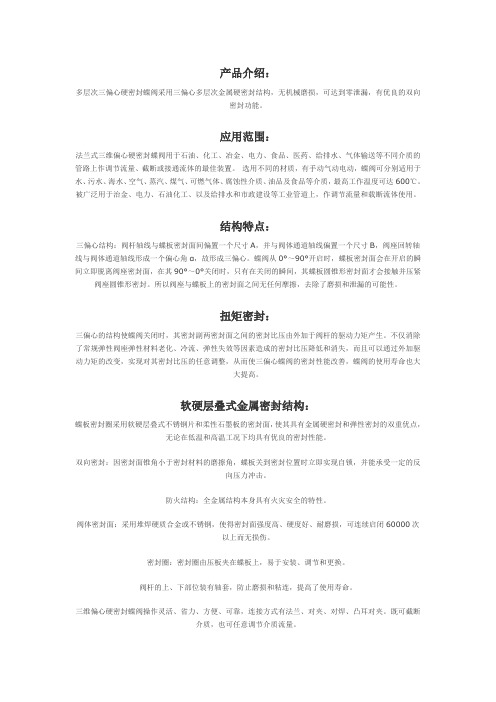

产品介绍：多层次三偏心硬密封蝶阀采用三偏心多层次金属硬密封结构，无机械磨损，可达到零泄漏，有优良的双向密封功能。

应用范围：法兰式三维偏心硬密封蝶阀用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的最佳装置。

选用不同的材质，有手动气动电动，蝶阀可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质，最高工作温度可达600℃。

被广泛用于治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

结构特点：三偏心结构：阀杆轴线与蝶板密封面间偏置一个尺寸A，并与阀体通道轴线偏置一个尺寸B，阀座回转轴线与阀体通道轴线形成一个偏心角α，故形成三偏心。

蝶阀从0°～90°开启时，蝶板密封面会在开启的瞬间立即脱离阀座密封面，在其90°～0°关闭时，只有在关闭的瞬间，其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。

所以阀座与蝶板上的密封面之间无任何摩擦，去除了磨损和泄漏的可能性。

扭矩密封：三偏心的结构使蝶阀关闭时，其密封副两密封面之间的密封比压由外加于阀杆的驱动力矩产生。

不仅消除了常规弹性阀座弹性材料老化、冷流、弹性失效等因素造成的密封比压降低和消失，而且可以通过外加驱动力矩的改变，实现对其密封比压的任意调整，从而使三偏心蝶阀的密封性能改善，蝶阀的使用寿命也大大提高。

软硬层叠式金属密封结构：蝶板密封圈采用软硬层叠式不锈钢片和柔性石墨板的密封面，使其具有金属硬密封和弹性密封的双重优点，无论在低温和高温工况下均具有优良的密封性能。

双向密封：因密封面锥角小于密封材料的磨擦角，蝶板关到密封位置时立即实现自锁，并能承受一定的反向压力冲击。

防火结构：全金属结构本身具有火灾安全的特性。

阀体密封面：采用堆焊硬质合金或不锈钢，使得密封面强度高、硬度好、耐磨损，可连续启闭60000次以上而无损伤。

三偏心硬密封蝶阀设计原理《蝶阀的奇妙世界：三偏心硬密封蝶阀的设计奥秘》各位朋友，今天咱们聊聊那些藏在管道里的小精灵——蝶阀。

你们有没有好奇过，这些小小的阀门是怎么做到既聪明又耐用的呢？别急，让我来给你们娓娓道来。

首先得说，蝶阀之所以叫“蝶”，是因为它的形状酷似一只蝴蝶。

但你别小看了这蝴蝶，它可有两副面孔哦！一副是优雅的“蝶翼”，另一副则是坚不可摧的“盔甲”。

这就涉及到了我们今天的主题——三偏心硬密封蝶阀。

想象一下，这个“盔甲”可不是普通的材料做的，它是用钢铁铸成的。

没错，就是那种我们平时用来做锅碗瓢盆的那种铁。

这种材质的好处在于，它既坚固又轻便，而且成本还特别亲民。

这样一来，蝶阀就不怕被水冲走，也不用担心生锈的问题。

再来说说那个“盔甲”上的特殊设计。

你看，它的三个耳朵不是一般的耳朵，它们可是经过精心计算和设计的。

这三个耳朵就像是三个忠诚的小卫士，时刻守护着蝶阀的安全。

当水流通过的时候，它们就像三个小舵手，稳稳地引导着水流的方向。

这样一来，无论是大流量还是小流量，蝶阀都能游刃有余，稳稳当当。

更神奇的是，这个蝶阀还有点“调皮”。

别看它平时一本正经，关键时刻却能变个戏法。

比如，当管道里来了个“不速之客”——杂质或者气泡，这些小家伙一进入蝶阀，就会被那两个“耳朵”巧妙地挡住，再也出不去。

这样一来，管道就能保持清澈透明，再也不用为水质问题犯愁了。

当然啦，除了硬实力外，这个蝶阀在设计上也下了不少功夫。

它的结构紧凑，占地面积小，安装起来方便快捷。

而且，它还可以根据需要调整角度，适应各种复杂的工况。

这样一来，无论是高楼大厦的水系统，还是偏远山区的灌溉系统，它都能派上用场。

我想说的是，这个三偏心硬密封蝶阀虽然看起来不起眼，但它可是个真正的“隐藏高手”。

别看它平时不显山不露水，关键时刻却能发挥出惊人的力量。

所以啊，下次再看到管道里的那些“小精灵”，别忘了给它们点个赞，也别忘了感谢那些默默付出的工程师们。

好了，今天的介绍就到这里啦。

双向高压三偏心硬密封蝶阀的简单介绍该阀是我厂技术人员经优化设计，含国家专利的高性能金属硬密封蝶阀。

采用了“斜置椭圆蝶板径向动平衡密封系统”，可靠地实现了蝶阀密封零泄漏，是真正具有国际领先水平的高科技新产品。

双向高压三偏心硬密封蝶阀的详细信息该阀是我厂技术人员经优化设计，含国家专利的高性能金属硬密封蝶阀。

采用了“斜置椭圆蝶板径向动平衡密封系统”，可靠地实现了蝶阀密封零泄漏，是真正具有国际领先水平的高科技新产品。

该产品成批投产后，创造了良好的经济效益和社会效益，并作为以国代进产品，被国内外各企业大量选用，深受广大新老用户的欢迎，是值得您高度信赖的优质产品。

该阀的蝶板在启闭过程中，实现了蝶板密封圈与阀座密封面之间的无滑动磨擦•卡挤，密封面上的压力角大于磨擦角，采用了“径向动平衡密封系”设计，是蝶板开启阻力极低。

启闭过程中蝶板密封面沿360°圆周各点可以瞬间快速完成，逐点接触和逐点脱离。

开启密封即可分离，快速准确实现关闭接触自动相吻合的密封动作。

调节型多层次•全金属硬密封蝶阀由于密封面采用多重密封和整体全金属密封，经过高精度机械加工成椭圆形截面密封环，它与阀座金属密封面组成密封副。

这种密封结构，在高压工况下不产生塑性变形，在高温或低温工况下，不存在冲压应力、焊接应力、弹性退火或咬坏脆裂现象，彻底解决了传统蝶阀密封结构不合理引起泄漏的弊病、大大提高了阀门密封可靠性。

我们设计的整体全金属密封型式在400℃~850℃超高温工况下、在产生强力水刀的工况下，优点就异常突出，不变形，密封面不被割切，同样保持良好的密封。

经实验测定调节型硬密封蝶阀开启扭矩为传统结构蝶阀的1/3左右，使用寿命是传统硬密封蝶阀的5~8倍。

二.适用范围本阀适用于高、中、低压，高温、低温的管路中作闭路密封装置、节流装置和调节装置。

广泛适用于石油、化工、冶金、矿山、电力、能源、交通、农田、水力、环保、建筑、医药、生物等行业。

特别适用密封性要求较严格的工况，如煤气管道上，也适用水、蒸气、油品、空气、尘气、硝酸等腐蚀性介质。

三偏心金属硬密封蝶阀标准
三偏心金属硬密封蝶阀是一种新型的阀门产品，其结构与传统的蝶阀有很大的不同。

这种阀门采用了三个偏心结构，即阀杆与阀盘偏心、阀盘与阀座偏心、阀杆与阀座中心线
不重合。

这种设计使得蝶阀在关闭过程中能够实现快速关闭，同时在开启过程中能够实现
软密封效果，大大提高了密封性能和使用寿命。

三偏心金属硬密封蝶阀标准主要包括以下几个方面的内容：
1.产品分类和命名：对三偏心金属硬密封蝶阀进行分类，并为每个分类确定命名规范，以方便用户识别和使用。

2.产品技术要求：对三偏心金属硬密封蝶阀的主要技术参数进行规定，包括阀门的公
称通径范围、公称压力等级、温度适应范围等，以及阀门的外观尺寸和连接尺寸。

3.产品设计：对三偏心金属硬密封蝶阀的结构设计进行要求，包括阀体、阀盘、阀座、阀杆等的设计参数和材料选择，以保证阀门的强度和密封性能。

4.产品制造和检测：对三偏心金属硬密封蝶阀的制造和检测过程进行规定，包括产品
的原材料采购和加工工艺，以及工艺参数的控制和产品的质量检验方法。

5.产品安装和使用：对三偏心金属硬密封蝶阀的安装和使用进行说明，包括阀门的安
装位置和方式、操作要点、维护保养等。

6.产品标志和包装：对三偏心金属硬密封蝶阀的标志和包装进行规定，以确保产品的
追溯性和交付质量。

三偏心金属硬密封蝶阀标准的制定不仅可以规范产品的生产和质量，提高蝶阀的可靠
性和性能，还可以为用户提供参考和便利，促进蝶阀的推广和应用。

标准的制定还可以推
动蝶阀行业的发展，促进技术创新和进步，提高产品的竞争力和市场地位。

三偏心硬密封蝶阀执行标准
三偏心硬密封蝶阀的执行标准有以下几点：
1. GB/T 《金属弹性座封偏心旋转蝶阀》标准，适用于普通工业管路。

2. JB/T 《三偏心蝶阀》标准，适用于压力等级在PN10～PN40、公称通径为DN50～DN2400mm的阀门。

3. Q/RYJCL 《特种高温三偏心蝶阀》标准，适用于高温、高压、腐蚀等严苛条件下的使用。

三偏心硬密封蝶阀具有密封性好、操作灵活、体积小、重量轻等特点，在石油、化工、冶金、水处理、市政建设等领域有广泛应用。

在使用三偏心硬密封蝶阀时，应特别注意阀门的安装应符合标准要求，以确保阀门的密封性、稳定性和使用寿命。

同时，操作人员应熟练掌握阀门的开关操作，避免误操作。

如在使用过程中出现异常情况，应及时停机维修，防止事故发生。
