常用密封(mìfēng)知识一、密封的分类、结构及工作(gōngzuò)原理（一）密封(mìfēng)的基本类型：密封可分为静密封和动密封两大类。
结合面静止的密封称为静密封，结合面产生相对运动的密封称为动密封；静密封主要有垫密封、胶（或带）密封和接触密封三大类；动密封可分为旋转密封和往复密封两种基本类型。
按密封件与其作相对运动的零部件是否接触，可分为接触式密封和非接触式密封；一般来说，接触式密封的密封性好，但受密封面摩擦磨损限制，仅适用于密封面线速度较低的场合，非接触式密封的密封性较差，适用于线速度较高的场合，在接触式密封中，按密封件的接触位置又可分为圆周（径向）密封和端面（轴向）密封。
非接触动密封有迷宫密封和动力密封等。
前者是利用流体在间隙内的节流效应限制泄漏，泄漏量较大，通常用在级间密封等密封性要求不高的场合。
动力密封有离心密封、浮环密封、螺旋密封等，是靠动力元件产生压力抵消密封部位两侧压力差以克服泄漏，它有很高的密封性，但能耗大，且难以获得高压力。
非接触式密封由于密封面不直接接触，起动功率小，寿命长，如果设计得合理，泄漏量也不会太大，但这类密封是利用流体力学的平衡状态而工作的，如果运转条件发生变化，就会引起泄漏量很大的波动；而且市场上不能直接购到这类密封件，基本上都由用户自行设计。
（二）密封的分类：按密封的安装或工作状态，密封可分为以下几种：1．挤压密封：“O”型密封圈、“D”型密封圈、“X”型密封圈、矩形密封圈、其他截面形状。
2．旋转轴唇形密封：内包骨架型、外露骨架型、装配型、组合型。
3．往复运动密封圈：Y型密封圈、U型密封圈、V型密封圈、J型密封圈、L 型密封圈、蕾形密封圈、鼓形密封圈、山形密封圈、活塞环密封、组合(zǔhé)密封圈（V形组合圈、格莱圈、多件组合结构密封）。
4．密封胶：粘着(zhān zhe)型、可剥型。
5．填料(tiánliào)密封：垫片、填料函。
密封基础知识介绍分解目录一、密封技术概述 (2)1. 密封定义及作用 (3)2. 密封技术发展历程 (3)3. 密封技术应用领域 (5)二、密封基本原理及分类 (6)1. 密封基本原理 (7)2. 密封类型及特点 (9)（1）按密封结构分类 (10)（2）按密封材料分类 (12)（3）按密封作用分类 (13)三、密封基础知识介绍 (14)1. 密封件基本知识 (15)（1）密封件定义及功能 (17)（2）密封件种类与选用 (18)（3）密封件的材料选择 (18)2. 密封介质及选择 (19)（1）液体介质 (21)（2）气体介质 (21)（3）其他介质及选择要点 (22)3. 密封技术参数与要求 (23)（1）压力范围及允许泄漏量 (25)（2）温度范围及影响 (26)（3）转速与摩擦性能要求 (27)四、密封安装与维护知识 (28)1. 密封安装注意事项 (29)（1）安装前的准备事项 (30)（2）安装过程中的注意事项 (31)（3）安装后的检查与验收 (32)2. 密封维护与管理 (32)（1）日常检查与维护 (34)（2）定期维护与保养 (35)（3）密封件的更换与报废标准 (35)五、密封故障分析及解决方法 (36)1. 密封故障类型及原因分析 (37)（1）常见密封故障类型 (39)（2）故障原因分析及排查方法 (40)2. 密封故障解决方法与预防措施 (41)一、密封技术概述密封技术作为一种重要的工程技术，广泛应用于各个领域，包括机械、化工、汽车、航空航天等。
密封技术的主要目的是防止介质（如液体、气体、固体颗粒）在特定空间或设备内发生泄漏，确保设备的正常运行，提高工作效率，并保障人员安全。
密封技术涉及的领域广泛，涵盖材料科学、流体力学、热力学、摩擦学等多个学科。
密封技术按照不同的分类方式可以划分为多种类型，按照密封件的结构形式，可以分为静态密封和动态密封两大类。
静态密封主要用于固定位置的密封，如法兰连接处的密封垫、螺纹连接的密封剂等。

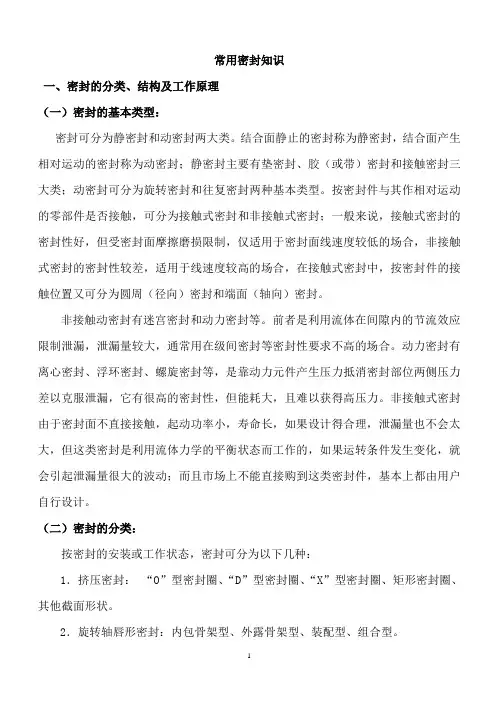

常用密封知识一、密封的分类、结构及工作原理（一）密封的基本类型：密封可分为静密封和动密封两大类。
结合面静止的密封称为静密封，结合面产生相对运动的密封称为动密封；静密封主要有垫密封、胶（或带）密封和接触密封三大类；动密封可分为旋转密封和往复密封两种基本类型。
按密封件与其作相对运动的零部件是否接触，可分为接触式密封和非接触式密封；一般来说，接触式密封的密封性好，但受密封面摩擦磨损限制，仅适用于密封面线速度较低的场合，非接触式密封的密封性较差，适用于线速度较高的场合，在接触式密封中，按密封件的接触位置又可分为圆周（径向）密封和端面（轴向）密封。
非接触动密封有迷宫密封和动力密封等。
前者是利用流体在间隙内的节流效应限制泄漏，泄漏量较大，通常用在级间密封等密封性要求不高的场合。
动力密封有离心密封、浮环密封、螺旋密封等，是靠动力元件产生压力抵消密封部位两侧压力差以克服泄漏，它有很高的密封性，但能耗大，且难以获得高压力。
非接触式密封由于密封面不直接接触，起动功率小，寿命长，如果设计得合理，泄漏量也不会太大，但这类密封是利用流体力学的平衡状态而工作的，如果运转条件发生变化，就会引起泄漏量很大的波动；而且市场上不能直接购到这类密封件，基本上都由用户自行设计。
（二）密封的分类：按密封的安装或工作状态，密封可分为以下几种：1．挤压密封：“O”型密封圈、“D”型密封圈、“X”型密封圈、矩形密封圈、其他截面形状。
2．旋转轴唇形密封：内包骨架型、外露骨架型、装配型、组合型。
3．往复运动密封圈：Y型密封圈、U型密封圈、V型密封圈、J型密封圈、L型密封圈、蕾形密封圈、鼓形密封圈、山形密封圈、活塞环密封、组合密封圈（V形组合圈、格莱圈、多件组合结构密封）。
4．密封胶：粘着型、可剥型。
5．填料密封：垫片、填料函。
（三）密封的基本结构及工作原理：1．静密封主要是广泛应用于端面密封，如管道、泵、阀等法兰连接处各种壳体接合面的各种截面形状的挤压型垫片密封，以及带、胶等填隙型密封。

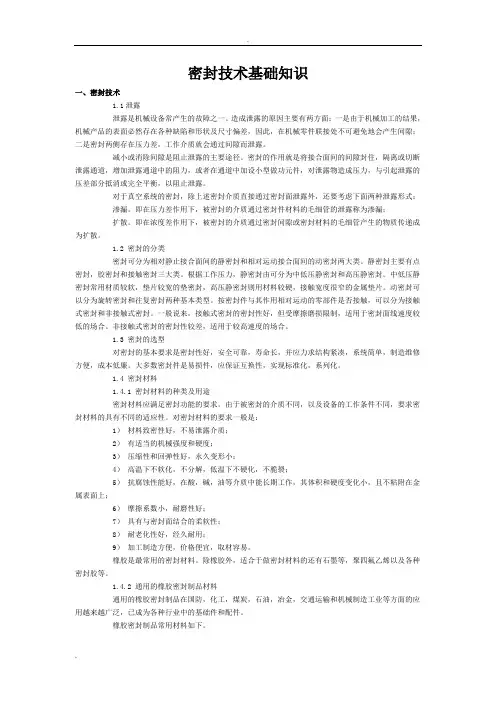

密封技术基础知识一、密封技术1.1泄露泄露是机械设备常产生的故障之一。
造成泄露的原因主要有两方面：一是由于机械加工的结果，机械产品的表面必然存在各种缺陷和形状及尺寸偏差，因此，在机械零件联接处不可避免地会产生间隙；二是密封两侧存在压力差，工作介质就会通过间隙而泄露。
减小或消除间隙是阻止泄露的主要途径。
密封的作用就是将接合面间的间隙封住，隔离或切断泄露通道，增加泄露通道中的阻力，或者在通道中加设小型做功元件，对泄露物造成压力，与引起泄露的压差部分抵消或完全平衡，以阻止泄露。
对于真空系统的密封，除上述密封介质直接通过密封面泄露外，还要考虑下面两种泄露形式：渗漏。
即在压力差作用下，被密封的介质通过密封件材料的毛细管的泄露称为渗漏；扩散。
即在浓度差作用下，被密封的介质通过密封间隙或密封材料的毛细管产生的物质传递成为扩散。
1.2 密封的分类密封可分为相对静止接合面间的静密封和相对运动接合面间的动密封两大类。
静密封主要有点密封，胶密封和接触密封三大类。
根据工作压力，静密封由可分为中低压静密封和高压静密封。
中低压静密封常用材质较软，垫片较宽的垫密封，高压静密封则用材料较硬，接触宽度很窄的金属垫片。
动密封可以分为旋转密封和往复密封两种基本类型。
按密封件与其作用相对运动的零部件是否接触，可以分为接触式密封和非接触式密封。
一般说来，接触式密封的密封性好，但受摩擦磨损限制，适用于密封面线速度较低的场合。
非接触式密封的密封性较差，适用于较高速度的场合。
1.3 密封的选型对密封的基本要求是密封性好，安全可靠，寿命长，并应力求结构紧凑，系统简单，制造维修方便，成本低廉。
大多数密封件是易损件，应保证互换性，实现标准化，系列化。
1.4 密封材料1.4.1 密封材料的种类及用途密封材料应满足密封功能的要求。
由于被密封的介质不同，以及设备的工作条件不同，要求密封材料的具有不同的适应性。
对密封材料的要求一般是：1）材料致密性好，不易泄露介质；2）有适当的机械强度和硬度；3）压缩性和回弹性好，永久变形小；4）高温下不软化，不分解，低温下不硬化，不脆裂；5）抗腐蚀性能好，在酸，碱，油等介质中能长期工作，其体积和硬度变化小，且不粘附在金属表面上；6）摩擦系数小，耐磨性好；7）具有与密封面结合的柔软性；8）耐老化性好，经久耐用；9）加工制造方便，价格便宜，取材容易。
常用密封知识一、密封的分类、结构及工作原理（一）密封的基本类型：密封可分为静密封和动密封两大类。
结合面静止的密封称为静密封，结合面产生相对运动的密封称为动密封；静密封主要有垫密封、胶（或带）密封和接触密封三大类；动密封可分为旋转密封和往复密封两种基本类型。
按密封件与其作相对运动的零部件是否接触，可分为接触式密封和非接触式密封；一般来说，接触式密封的密封性好，但受密封面摩擦磨损限制，仅适用于密封面线速度较低的场合，非接触式密封的密封性较差，适用于线速度较高的场合，在接触式密封中，按密封件的接触位置又可分为圆周（径向）密封和端面（轴向）密封。
非接触动密封有迷宫密封和动力密封等。
前者是利用流体在间隙内的节流效应限制泄漏，泄漏量较大，通常用在级间密封等密封性要求不高的场合。
动力密封有离心密封、浮环密封、螺旋密封等，是靠动力元件产生压力抵消密封部位两侧压力差以克服泄漏，它有很高的密封性，但能耗大，且难以获得高压力。
非接触式密封由于密封面不直接接触，起动功率小，寿命长，如果设计得合理，泄漏量也不会太大，但这类密封是利用流体力学的平衡状态而工作的，如果运转条件发生变化，就会引起泄漏量很大的波动；而且市场上不能直接购到这类密封件，基本上都由用户自行设计。
（二）密封的分类：按密封的安装或工作状态，密封可分为以下几种：1．挤压密封：“O”型密封圈、“D”型密封圈、“X”型密封圈、矩形密封圈、其他截面形状。
2．旋转轴唇形密封：内包骨架型、外露骨架型、装配型、组合型。
3．往复运动密封圈：Y型密封圈、U型密封圈、V型密封圈、J型密封圈、L型密封圈、蕾形密封圈、鼓形密封圈、山形密封圈、活塞环密封、组合密封圈（V形组合圈、格莱圈、多件组合结构密封）。
4．密封胶：粘着型、可剥型。
5．填料密封：垫片、填料函。
（三）密封的基本结构及工作原理：1．静密封主要是广泛应用于端面密封，如管道、泵、阀等法兰连接处各种壳体接合面的各种截面形状的挤压型垫片密封，以及带、胶等填隙型密封。
密封基础知识1.1泄露泄露是机械设备常产生的故障之一。
造成泄露的原因主要有两方面：一是由于机械加工的结果，机械产品的表面必然存在各种缺陷和形状及尺寸偏差，因此，在机械零件联接处不可避免地会产生间隙；二是密封两侧存在压力差，工作介质就会通过间隙而泄露。
减小或消除间隙是阻止泄露的主要途径。
密封的作用就是将接合面间的间隙封住，隔离或切断泄露通道，增加泄露通道中的阻力，或者在通道中加设小型做功元件，对泄露物造成压力，与引起泄露的压差部分抵消或完全平衡，以阻止泄露。
扩散。
封，中低触，57）具有与密封面结合的柔软性；8）耐老化性好，经久耐用；9）加工制造方便，价格便宜，取材容易。
橡胶是最常用的密封材料。
除橡胶外，适合于做密封材料的还有石墨等，聚四氟乙烯以及各种密封胶等。
1.4.2通用的橡胶密封制品材料通用的橡胶密封制品在国防，化工，煤炭，石油，冶金，交通运输和机械制造工业等方面的应用越来越广泛，已成为各种行业中的基础件和配件。
橡胶密封制品常用材料如下。
丁腈橡胶具有优良的耐燃料油及芳香溶剂等性能，但不耐酮，酯和氯化氢等介质，因此耐油密封制品以及采用丁腈橡胶为主。
氯丁橡胶具有良好的耐油和耐溶剂性能。
它有较好的耐齿轮油和变压器油性能，但不耐芳香族油。
氯丁橡胶还具有优良的耐天候老化和臭氧老化性能。
氯丁橡胶的交联断裂温度在200℃以上，通常用氯丁橡胶制作门窗密封条。
氯丁橡胶对于无机酸也具有良好的耐腐蚀性。
此外，由于氯丁橡胶还具有良好的挠曲性和不透气性，可制成膜片和真空用的密封制品。
天然橡胶与多数合成橡胶相比，具有良好的综合力学性能，耐寒性，较高的回弹性及耐磨性。
天然橡胶不耐矿物油，但在植物油和醇类中较稳定。
在以正丁醇与精制蓖麻油混合液体组成的制动液的液压制动系统中作为密封件的胶碗，胶圈均用天然橡胶制造，一般密封胶也常用天然橡胶制造。
化。
，能，达175高温油的油封，但不适合作高温下受拉伸或压缩应力的密封制品。
2、垫密封垫密封广泛应用于管道，压力容器以及各种壳体的结合面的静密封中。
