说课-电容器的串联

电容器的串联和并联关系电容器是电路中常见的电子元件，广泛应用于各种电气设备和电子产品中。

在电路中，电容器可以通过串联和并联的方式进行连接，以实现不同的电路功能和要求。

本文将探讨电容器的串联和并联关系，以及它们在电路中的应用。

一、电容器的串联关系串联是指将多个电容器连接起来，形成一个电容器组合，使它们共享同一电压。

当电容器串联时，其总电容值等于各个电容器的倒数之和的倒数。

这可以用以下公式表示：1/Ct = 1/C1 + 1/C2 + 1/C3 + ... + 1/Cn其中，Ct为串联后的总电容值，C1、C2、C3等分别为串联电容器的电容值。

电容器串联的电路示意图如下：[示意图]例如，我们有两个电容器，一个电容值为C1，另一个电容值为C2，它们串联后的总电容值为：1/Ct = 1/C1 + 1/C2当电容器的电压相同时，串联电容器的电荷量与其电容值成反比关系。

换句话说，串联电容器电荷量较小的电容器会接收较大的电荷量，而电荷量较大的电容器则会较少接收电荷量。

电容器串联的应用主要体现在电路中的滤波功能。

当电容器串联在电源和负载之间时，可以起到平滑电源输出、去除电源中的噪声和干扰的作用。

二、电容器的并联关系并联是指将多个电容器的正极相连，负极相连，形成一个电容器组合。

并联电容器的总电容值等于各个电容器的电容值之和。

这可以用以下公式表示：Ct = C1 + C2 + C3 + ... + Cn其中，Ct为并联后的总电容值，C1、C2、C3等分别为并联电容器的电容值。

电容器并联的电路示意图如下：[示意图]并联电容器具有共享电荷量的特点，即各个电容器蓄存的电荷量相等。

当并联电容器的电压不同时，各个电容器的电荷量与其电压成正比关系。

电容器并联的应用主要体现在电路中的储能和放电功能。

通过并联电容器，可以实现在电路断电或电源波动时提供电源续航功能，同时也可以提供稳定的放电电压和电流。

三、电容器串联与并联的比较电容器串联和并联的关系可以总结如下：1. 串联电容器的总电容值小于各个电容器的最小值，而并联电容器的总电容值等于各个电容器的电容值之和。

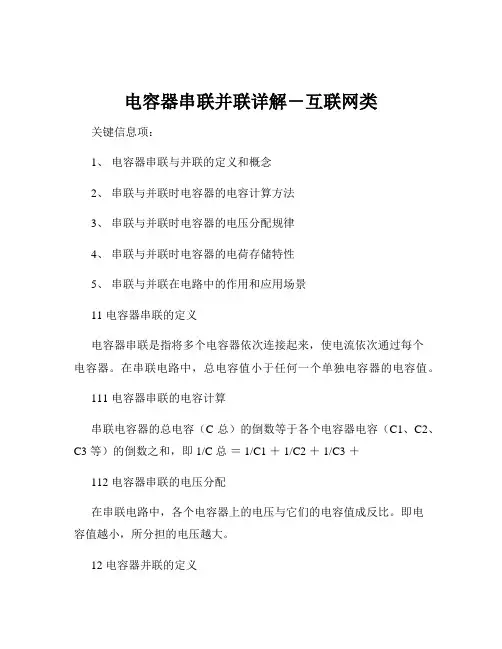

电容器串联并联详解－互联网类关键信息项：1、电容器串联与并联的定义和概念2、串联与并联时电容器的电容计算方法3、串联与并联时电容器的电压分配规律4、串联与并联时电容器的电荷存储特性5、串联与并联在电路中的作用和应用场景11 电容器串联的定义电容器串联是指将多个电容器依次连接起来，使电流依次通过每个电容器。

在串联电路中，总电容值小于任何一个单独电容器的电容值。

111 电容器串联的电容计算串联电容器的总电容（C 总）的倒数等于各个电容器电容（C1、C2、C3 等）的倒数之和，即 1/C 总＝ 1/C1 ＋ 1/C2 ＋ 1/C3 ＋112 电容器串联的电压分配在串联电路中，各个电容器上的电压与它们的电容值成反比。

即电容值越小，所分担的电压越大。

12 电容器并联的定义电容器并联是指将多个电容器的两端分别连接在一起，使电荷能够同时分布在各个电容器上。

在并联电路中，总电容值等于各个电容器电容值之和。

121 电容器并联的电容计算并联电容器的总电容（C 总）等于各个电容器电容（C1、C2、C3 等）之和，即 C 总＝ C1 ＋ C2 ＋ C3 ＋122 电容器并联的电压特性在并联电路中，各个电容器上的电压相等。

21 电容器串联的电荷存储特性由于串联电路中电流相同，所以每个电容器存储的电荷量相同。

22 电容器并联的电荷存储特性在并联电路中，总电荷量等于各个电容器所存储电荷量之和。

31 电容器串联在电路中的作用串联电容器常用于分压、滤波、信号耦合等电路中。

例如，在高压电路中，可以通过串联电容器来分担电压，保护电路中的其他元件。

32 电容器并联在电路中的作用并联电容器常用于增加电容值以提高电路的储能能力、改善电源滤波效果、补偿无功功率等。

41 电容器串联并联组合的应用在实际电路中，常常会同时出现电容器的串联和并联组合，以满足特定的电路需求。

例如，在一些复杂的滤波电路中，可能会既有串联的电容器来实现特定频率的滤波，又有并联的电容器来提高整体的电容值。

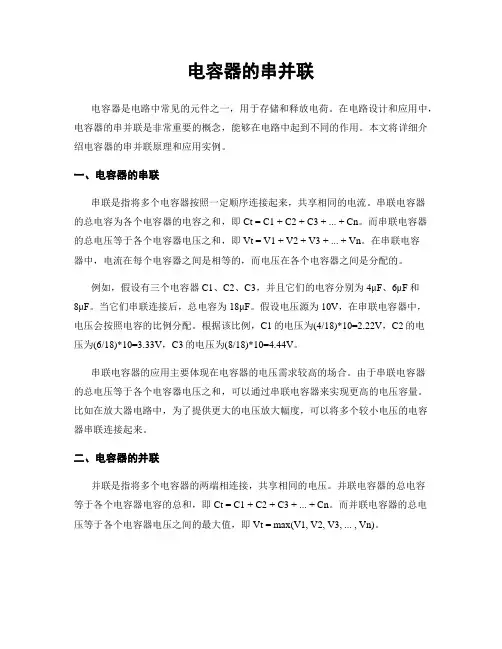

电容器的串并联电容器是电路中常见的元件之一，用于存储和释放电荷。

在电路设计和应用中，电容器的串并联是非常重要的概念，能够在电路中起到不同的作用。

本文将详细介绍电容器的串并联原理和应用实例。

一、电容器的串联串联是指将多个电容器按照一定顺序连接起来，共享相同的电流。

串联电容器的总电容为各个电容器的电容之和，即Ct = C1 + C2 + C3 + ... + Cn。

而串联电容器的总电压等于各个电容器电压之和，即Vt = V1 + V2 + V3 + ... + Vn。

在串联电容器中，电流在每个电容器之间是相等的，而电压在各个电容器之间是分配的。

例如，假设有三个电容器C1、C2、C3，并且它们的电容分别为4μF、6μF和8μF。

当它们串联连接后，总电容为18μF。

假设电压源为10V，在串联电容器中，电压会按照电容的比例分配。

根据该比例，C1的电压为(4/18)*10=2.22V，C2的电压为(6/18)*10=3.33V，C3的电压为(8/18)*10=4.44V。

串联电容器的应用主要体现在电容器的电压需求较高的场合。

由于串联电容器的总电压等于各个电容器电压之和，可以通过串联电容器来实现更高的电压容量。

比如在放大器电路中，为了提供更大的电压放大幅度，可以将多个较小电压的电容器串联连接起来。

二、电容器的并联并联是指将多个电容器的两端相连接，共享相同的电压。

并联电容器的总电容等于各个电容器电容的总和，即Ct = C1 + C2 + C3 + ... + Cn。

而并联电容器的总电压等于各个电容器电压之间的最大值，即Vt = max(V1, V2, V3, ... , Vn)。

例如，假设有三个电容器C1、C2、C3，并且它们的电容分别为10μF、15μF 和20μF。

当它们并联连接后，总电容为45μF。

而总电压等于其中电压最大的电容器的电压，即Vt = max(V1, V2, V3)。

并联电容器的应用主要体现在需要更大电容容量的场合。

电容器串联并联详解－互联网类关键信息项：1、电容器串联并联的定义与原理串联定义：＿___________________________串联原理：＿___________________________并联定义：＿___________________________并联原理：＿___________________________2、电容器串联并联的计算公式串联电容计算公式：＿___________________________并联电容计算公式：＿___________________________ 3、电容器串联并联的特点串联特点：＿___________________________并联特点：＿___________________________4、电容器串联并联的应用场景串联应用场景：＿___________________________并联应用场景：＿___________________________串联优点：＿___________________________串联缺点：＿___________________________并联优点：＿___________________________并联缺点：＿___________________________11 电容器串联并联的定义与原理111 电容器串联的定义电容器串联是指将多个电容器依次首尾相连，连接在电路中，使电流依次通过各个电容器。

112 电容器串联的原理在串联电路中，由于电容器极板上的电荷不能自由移动，所以串联的电容器所带电荷量相等。

总电压等于各个电容器电压之和。

113 电容器并联的定义电容器并联是指将多个电容器的正极与正极相连，负极与负极相连，连接在电路中。

114 电容器并联的原理在并联电路中，各个电容器两端的电压相等，总电荷量等于各个电容器电荷量之和。

121 串联电容计算公式对于串联的电容器，总电容的倒数等于各个电容器电容的倒数之和，即：1/C 总＝ 1/C1 ＋ 1/C2 ＋ 1/C3 ＋……122 并联电容计算公式对于并联的电容器，总电容等于各个电容器电容之和，即：C 总＝C1 ＋ C2 ＋ C3 ＋……13 电容器串联并联的特点131 电容器串联的特点串联电容器的等效电容比每个电容器的电容都小，而且串联后电容器组的耐压能力增加。

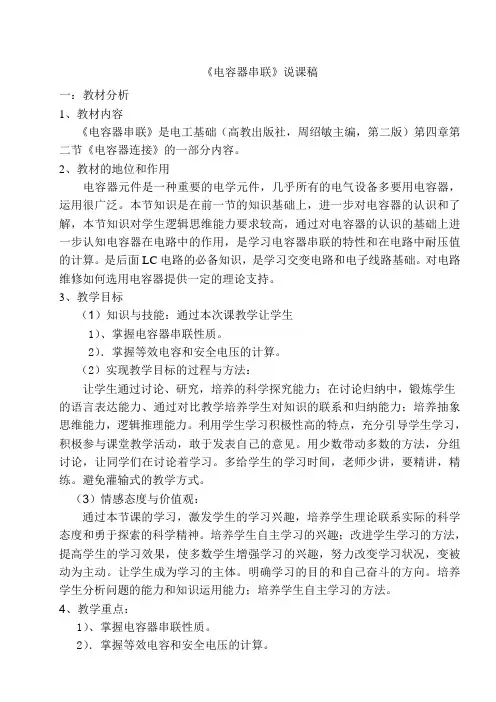

《电容器串联》说课稿一：教材分析1、教材内容《电容器串联》是电工基础（高教出版社，周绍敏主编，第二版）第四章第二节《电容器连接》的一部分内容。

2、教材的地位和作用电容器元件是一种重要的电学元件，几乎所有的电气设备多要用电容器，运用很广泛。

本节知识是在前一节的知识基础上，进一步对电容器的认识和了解，本节知识对学生逻辑思维能力要求较高，通过对电容器的认识的基础上进一步认知电容器在电路中的作用，是学习电容器串联的特性和在电路中耐压值的计算。

是后面LC电路的必备知识，是学习交变电路和电子线路基础。

对电路维修如何选用电容器提供一定的理论支持。

3、教学目标（1）知识与技能：通过本次课教学让学生1）、掌握电容器串联性质。

2）．掌握等效电容和安全电压的计算。

（2）实现教学目标的过程与方法：让学生通过讨论、研究，培养的科学探究能力；在讨论归纳中，锻炼学生的语言表达能力、通过对比教学培养学生对知识的联系和归纳能力；培养抽象思维能力，逻辑推理能力。

利用学生学习积极性高的特点，充分引导学生学习，积极参与课堂教学活动，敢于发表自己的意见。

用少数带动多数的方法，分组讨论，让同学们在讨论着学习。

多给学生的学习时间，老师少讲，要精讲，精练。

避免灌输式的教学方式。

（3）情感态度与价值观：通过本节课的学习，激发学生的学习兴趣，培养学生理论联系实际的科学态度和勇于探索的科学精神。

培养学生自主学习的兴趣；改进学生学习的方法，提高学生的学习效果，使多数学生增强学习的兴趣，努力改变学习状况，变被动为主动。

让学生成为学习的主体。

明确学习的目的和自己奋斗的方向。

培养学生分析问题的能力和知识运用能力；培养学生自主学习的方法。

4、教学重点：1）、掌握电容器串联性质。

2）．掌握等效电容和安全电压的计算。

5、教学难点：串联电容器安全电压的计算。

在理解电容器的耐压值的基础上，知道电容器安全工作的重要性。

这部分的知识学生难于理解，故为本次课的重点。

6、授课时间：一课时二、教法分析（一）学情分析：1、该班学生的学习积极性较好，很多的学生能够主动学习，但是学习的创造性不够，对知识运用能力比较欠缺，基础较差。

《认识电容器的连接》公开课教案教学设计教学目标：1. 了解电容器的基本概念和作用。

2. 掌握电容器的连接方式及其特点。

3. 能够运用电容器进行简单的电路设计。

教学内容：第一章：电容器的基本概念1.1 电容器的定义1.2 电容器的作用第二章：电容器的基本参数2.1 电容值2.2 容抗2.3 电容器的额定电压和绝缘电阻第三章：电容器的连接方式3.1 串联连接3.2 并联连接3.3 混联连接第四章：电容器串联连接的特点4.1 电容值的变化4.2 容抗的变化4.3 电路中的应用第五章：电容器并联连接的特点5.1 电容值的变化5.2 容抗的变化5.3 电路中的应用教学过程：第一章：电容器的基本概念1.1 引导学生思考什么是电容器，通过生活中的实例引入电容器的基本概念。

1.2 讲解电容器的作用，如滤波、耦合、旁路等。

第二章：电容器的基本参数2.1 讲解电容值的定义和计算方法。

2.2 讲解容抗的定义和计算方法。

2.3 介绍电容器的额定电压和绝缘电阻的概念。

第三章：电容器的连接方式3.1 讲解串联连接的原理和特点。

3.2 讲解并联连接的原理和特点。

3.3 讲解混联连接的原理和特点。

第四章：电容器串联连接的特点4.1 讲解电容器串联连接时电容值的变化。

4.2 讲解电容器串联连接时容抗的变化。

4.3 通过电路实例讲解电容器串联连接在电路中的应用。

第五章：电容器并联连接的特点5.1 讲解电容器并联连接时电容值的变化。

5.2 讲解电容器并联连接时容抗的变化。

5.3 通过电路实例讲解电容器并联连接在电路中的应用。

教学评价：1. 课堂讲解是否清晰明了，学生是否能理解电容器的基本概念和作用。

2. 学生是否能掌握电容器的基本参数的计算和应用。

3. 学生是否能理解电容器的连接方式及其特点。

4. 学生是否能运用电容器进行简单的电路设计。

六章：电容器在不同电路中的应用6.1 滤波电容器6.2 耦合电容器6.3 旁路电容器七章：电容器的选择与使用7.1 电容器的选择依据7.2 电容器的使用注意事项八章：电容器故障分析与检测8.1 电容器故障类型8.2 电容器故障原因8.3 电容器故障检测方法九章：电容器在电路中的保护9.1 过电压保护9.2 过电流保护9.3 电容器的热保护十章：电容器在现代电路中的应用案例10.1 移动通信电路中的应用10.2 电源电路中的应用10.3 信号处理电路中的应用教学过程：六章：电容器在不同电路中的应用6.1 讲解滤波电容器的作用和应用场景。

说课稿《认识电容器的连接》公开课教案教学设计一、教材分析《认识电容器的连接》是人教版九年级物理下册第三单元第二节的内容。

这一节主要介绍电容器的基本概念、工作原理和电容器的连接方式。

通过学习，学生能够理解电容器的基本性质，掌握电容器的连接方法，为后续学习电路的分析和设计打下基础。

二、学情分析学生在学习本节课之前，已经掌握了电流、电压、电阻等基本概念，对电路有一定的了解。

但是，对于电容器这一概念，学生可能较为陌生。

在教学过程中，需要通过生动的实例和形象的比喻，帮助学生理解电容器的基本概念，并引导学生通过观察、实验等方法，探究电容器的连接方式。

三、教学目标1. 知识与技能目标：了解电容器的基本概念、工作原理和电容器的连接方式。

能运用电容器的基本知识，分析实际电路中的电容器连接。

2. 过程与方法目标：通过观察、实验等方法，探究电容器的连接方式。

学会使用电容器的基本仪器和工具，提高动手能力。

3. 情感态度与价值观目标：培养学生对物理学习的兴趣，增强自信心。

培养学生合作学习、积极探究的科学精神。

四、教学重点与难点重点：电容器的基本概念、工作原理和电容器的连接方式。

难点：电容器的工作原理，电容器的连接方式的判断。

五、教学过程1. 导入新课：通过多媒体展示实际生活中的电容器应用实例，如电解电容器、陶瓷电容器等，引导学生关注电容器在生活中的应用，激发学生的学习兴趣。

2. 自主学习：让学生阅读教材，了解电容器的基本概念、工作原理。

3. 课堂讲解：详细讲解电容器的基本概念、工作原理，并通过示例图和实际电路图，讲解电容器的连接方式。

4. 课堂实验：安排学生进行课堂实验，观察电容器在不同电压、电流下的工作状态，让学生亲身体验电容器的工作原理。

5. 课堂练习：布置一些练习题，让学生运用所学知识分析实际电路中的电容器连接。

6. 总结与拓展：对本节课的内容进行总结，强调电容器的基本概念和连接方式。

提出一些拓展问题，激发学生的思考和探究欲望。

（完整版）电容器的串联教学教案第十周（2课时）说明：期中考试教学课题：电容器的串联教学目标1、简单了解电容器的连接方式的识别方法2、掌握串联电容器的等效电容参数计算方法的推导。

3、能够运用对比的方式来进行知识的理解和运用教学重点串联电容器的参数值计算推导和知识运用教学难点串联等效电容器的参数值计算在实际电路中运用教学方法采用的教学方法是对比法。

通过罗列电阻串并联的特点来进行比较，分析和推导电容器连接的参数计算公式，并通过练习进行训练巩固学生对知识的掌握。

教学过程安排1.复习电容量的规定和平行板电容器的影响因素及相关概念。

2.引入新课程的学习（通过电阻的串并联的特点推导引入课题）。

3.新知识的讲授（电容器的串联等效参数计算）4.课堂训练。

5.课堂小结，布置作业。

教学内容（一）复习上节课内容1.电容量的规定：电容器所带的电荷量和它两极板间的电压的比值称为电容量（附带相关知识点的说明）。

2.平行板电容器的电容量的影响因素：平行板电容器的电容，与电介质的介电常数成正比，与正对面积成正比，与极板的距离成反比。

（附带相关知识点的说明）（二）导入新课1.回顾电阻串联的特点设总电压为U 、电流为I 、总功率为P 。

等效电阻: R =R 1 + R 2 + … + R n分压关系： I RU R U R U R U n n =====2211 功率分配： 22211I RP R P R P R P n n ===== 常考的知识点：两只电阻R 1、R 2串联时，等效电阻R = R 1 + R 2 , 则有分压公式U R R R U U R R R U 21222111 +=+=，设想：电阻串联具有电压、电阻、功率的特点，那么电容器串联会有什么特点呢？应该如何推导呢？（新课程内容的导入）2.电容器的串联（1）等效电容的计算：设每个电容器的电容分别为C 1、C 2、C 3，电压分别为U 1、U 2、U 3，则332211 , ,C q U C q U C q U === 总电压U 等于各个电容器上的电压之和，所以 )111(321321C C C q U U U U ++=++= 设串联总电容(等效电容)为C ，则由U q C =，可得 3211111C C C C ++= 当两个电容串联时，2121c c c c c +?=总即：串联电容器总电容的倒数等于各电容器电容的倒数之和。

体验式讲堂教课模式之专业理论课主备人：内容简析教课三维目标教课要点教课难点教法学法教课准备教课环节课题：电容器的连结（串连）第课时总第个导教案任课教师：讲课时间：年月日电容器是电工和电子技术中基本元器件只以，它的用途特别宽泛，如在电力系统中，利用它能够提升系统的功率因数；在电子计时中，利用它能够起到滤波、耦合、调谐、旁路和选频等作用。

知识与技术：知道电容器串连的特色。

过程与方法：会利用电容器串连的特色解题。

感情态度与价值观：激发学生对电路知识的学习兴趣，培育学生理论联系实质的科学态度和勇于研究的科学精神。

电容器串连的特色利用电容器串连的特色解题。

自主研究、小组合作、多媒体协助1．依据学生层次分红若干小组，各组指派一名组长2．各组课前上网找有关电容的资料。

3．制作多媒体教课课件、实验室准备好有关实验用具教课活动过程活动内容学生活动教师活动情境创建设问：我们已经知道了电在师生的问感情体验阻能够串连，那么电容器能不学生自由回答答中引出新问题能串连使用呢？—电容器的串连连结。

任务引领研究任务一： 电容器的串连1.把几个电容器首尾相接连成一知道电 容器串 联个无分支的电路，称为电容器的串的定义。

联，如下图。

认识电 容器串 联的连结方式。

串连时每个极板上的电荷量都知道电 容器串 联是 q 。

中容量、电压、电荷三设每个电容器的电容分别为 C 1、 者之间的关系。

展现电容器串联连结的电路图。

简绍电容器串联连结的特色。

和学生一同推导电容器串连电路电路中的几个关系式。

体验C 2、C 3，电压分别为 U 1、U 2、U 3，则q,q,U 3qU 1U 2C 3C 1 C 2总电压 U 等于各个电容器上的电压之和，所以U U 1U 2 U 3q (111 )C 1 C 2C 32.设串连总电容 (等效电容 )为 C ，则由 C q ，可得 11 1 1U CC 1 C 2 C 3即：串连电容器总电容的倒数等于各电容器电容的倒数之和。
