叶片泵的型号
（一）叶片泵的分类
叶片泵是一种使用面广、量大的流体机械设备。
由于应用场合、性能参数、输运介质和使用要求的不同，其品种及规格繁多，结构也呈各种各样的型式。
叶片泵按工作原理可分为:离心泵（centrifugalpump）、混流泵（mixde-flowpump）和轴流泵（axial-flowpump）；按泵轴的工作位置可分为：卧式泵（horizontalpump）、立式泵（verticalpump）和斜式泵（inclindepump）；按压出室的型式可分为：蜗壳式泵（colutepump）和导叶式泵（diffuserpump）；按叶轮的吸入方式可分为：单级式泵和双吸式泵（single/doubleentrypump）；按叶轮的个（级）数可分为：单级泵（singlestagepump）和多级泵（multistagepump）。
叶片泵的结构型式名称一般是由几个描述该泵结构类型的术语来命名的。
常用的叶片泵都可在上述的分类中找到自己所隶属的结构类型，如卧式单级单吸蜗壳式离心泵、立式多级导叶式混流泵等结构型式名称。
（二）叶片泵的型号
叶片泵型号表明了泵的结构型式、规格和性能，其编制方法目前正在逐步统一。
在泵样本及使用说明书中，均有对该泵型号的组成及含义的说明。
目前我国大多数泵的结构型式及特征，在泵型号中均是用汉语拼音字母表示的。
派克PV系列轴向柱塞泵【产品详情】美国Parker派克PV系列轴向柱塞泵--使用注意事项1、油泵使用安装位置，泄油口朝上，管路背压须低于0.2MPa单独回油箱。
2、最高压力使用，每一循环运转时间不超过6秒、液压油清洁规范，请参见使用说明书。
3、本公司提供多连油泵，亦可与其他形式油泵连结，连结方式采用标准的公制连接尺寸和SAE连接尺寸。
4、其他事项请参照本公司综合样本。
美国Parker派克PV系列轴向柱塞泵--型号说明派克PVP系列轴向柱塞泵【产品详情】Parker派克PVP系列轴向柱塞泵最大排量从16至140ml/rev，额定工作压力为250bar，最低转速为每分钟500转。
型号有：PVP016, PVP023, PVP033, PVP041, PVP048,PVP060, PVP076, PVP100, PVP140等。
派克PV/PV系列双联轴向柱塞泵【产品详情】隆兴公司专业销售派克柱塞泵。
PV系列轴向柱塞泵有带标准压力调节器和带功率调节器两种选择。
最大排量从16至270ml/rev，额定工作压力为350bar，最低转速为每分钟300转，泄油口朝上。
派克柱塞泵PV系列：PV016, PV020, PV023, PV032, PV040, PV046, PV063, PV080, PV092, PV140, PV180, PV270等。
派克柱塞泵PAVC系列：PAVC33，PAVC38，PAVC65，PAVC100Parker派克PV/PV系列双联轴向柱塞泵是由两个PV系列轴向柱塞泵组合而成，可以提供不同的排量组合。
单个泵的最大排量从16至270ml/rev，额定工作压力为350bar，最低转速为每分钟300转，泄油口朝上。
派克PAV6.3和PAV10系列轴向柱塞泵【产品详情】Parker派克PAV6.3和PAV10系列轴向柱塞泵为斜盘式变量柱塞泵，用于开式回路。
单泵形式，调节器法兰式连接于PAV6.3之上、螺纹拧入式连接于PAV10之上。
常用水泵型号代号及含义常用水泵型号代号DL—--—-—多级立式清水泵BX——-—-——消防固定专用水泵ISG-———--单级立式管道泵IS -—-———-单级卧式清水泵DA1-—-——--多级卧式清水泵QJ--—--——潜水泵泵型号意义:如40LG12－15 40－进出口直径（mm)LG－高层建筑给水泵（高速）12－流量（m3/h）15—单级扬程（M）200QJ20—108/8 200-—-表示机座号200QJ——-潜水电泵20-流量20m3/h 108-—-扬程108M8—-—级数8级水泵的基本构成：电机、联轴器、泵头(体）及机座（卧式).水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。
扬程，用H表示，单位是M。
对清水泵,必需汽蚀余量（M）参数非常重要,特别是用于吸上式供水设备时.对潜水泵，额定电流参数(A)非常重要,特别是用于变频供水设备时。
电机的主要参数：电机功率（KW)，转速（r/min)，额定电压（V）,额定电流（A）水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。
由于水泵的品种繁多，规格不一,所以型号也较紊乱，这里只列出一些常见的水泵型号。
BA型泵单级单吸悬臂式离心泵,流量为4。
5~360米³/时，扬程为8～98米，介质温度在80℃以下。
以8BA——18A为例：8——代表吸入管接头为8英寸；BA——代表单级单吸悬臂式离心泵；18——代表缩小1/10后化为整数的比转数;A—-代表缩小了外径的叶轮。
SH型泵单级双吸泵壳水平中开的卧式离心泵,流量为102~12500米³/时,扬程为9~140米，介质温度小于80℃.如48SH-22：48——代表吸入管接头为48英寸，即入口直径为1。
2米；SH——代表单级双吸泵壳水平中开的卧式离心泵；22—-代表缩小了1/10后化为整数的比转数,即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～550米。

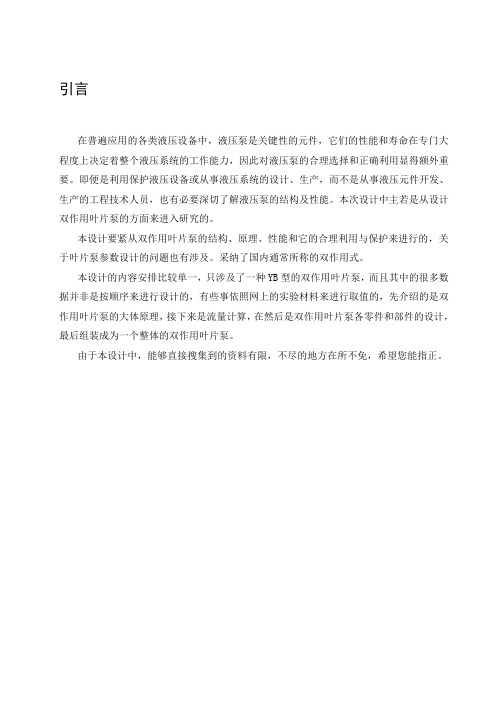

引言在普遍应用的各类液压设备中，液压泵是关键性的元件，它们的性能和寿命在专门大程度上决定着整个液压系统的工作能力，因此对液压泵的合理选择和正确利用显得额外重要。
即便是利用保护液压设备或从事液压系统的设计、生产，而不是从事液压元件开发、生产的工程技术人员，也有必要深切了解液压泵的结构及性能。
本次设计中主若是从设计双作用叶片泵的方面来进入研究的。
本设计要紧从双作用叶片泵的结构、原理、性能和它的合理利用与保护来进行的，关于叶片泵参数设计的问题也有涉及。
采纳了国内通常所称的双作用式。
本设计的内容安排比较单一，只涉及了一种YB型的双作用叶片泵，而且其中的很多数据并非是按顺序来进行设计的，有些事依照网上的实验材料来进行取值的，先介绍的是双作用叶片泵的大体原理，接下来是流量计算，在然后是双作用叶片泵各零件和部件的设计，最后组装成为一个整体的双作用叶片泵。
由于本设计中，能够直接搜集到的资料有限，不尽的地方在所不免，希望您能指正。
1．双作用叶片泵的概述1．1 工作原理如图1-1所示。
它的作用原理和单作用叶片泵相似，不同的地方只在于定子表面是由两段长半径圆弧、两段短半径圆弧和四段过渡曲线八个部份组成，且定子和转子是同心的。
在图示转子顺时针方向旋转的情形下，密封工作腔的容积在左上角和右下角处慢慢增大，为吸油区，在左下角和右上角处慢慢减小，为压油区；吸油区和压油区之间有一段封油区把它们隔开。
这种泵的转子每转一转，每一个密封工作腔完成吸油和压油动作各两次，因此称为双作用叶片泵。
泵的两个吸油区和两个压油区是径向对称的，作用在转子上的液压力径向平稳，因此又称为平稳式叶片泵。
定子内表面近似为椭圆柱形,该椭圆形由两段长半径R、两段短半径r和四段过渡曲线所组成。
当转子转动时,叶片在离心力和(建压后)根部压力油的作用下,在转子槽内作径向移动而压向定子内表,由叶片、定子的内表面、转子的外表面和双侧配油盘间形成假设干个密封空间,当转子按图示方向旋转时,处在小圆弧上的密封空间通过渡曲线而运动到大圆弧的进程中,叶片外伸,密封空间的容积增大,要吸入油液;再从大圆弧通过渡曲线运动到小圆弧的进程中,叶片被定子内壁慢慢压进槽内,密封空间容积变小,将油液从压油口压出,因此,当转子每转一周,每一个工作空间要完成两次吸油和压油,因此称之为双作用叶片泵,这种叶片泵由于有两个吸油腔和两个压油腔,而且各自的中心夹角是对称的,因此作用在转子上的油液压力彼此平稳,因此双作用叶片泵又称为卸荷式叶片泵,为了要使径向力完全平稳,密封空间数(即叶片数)应当是双数。

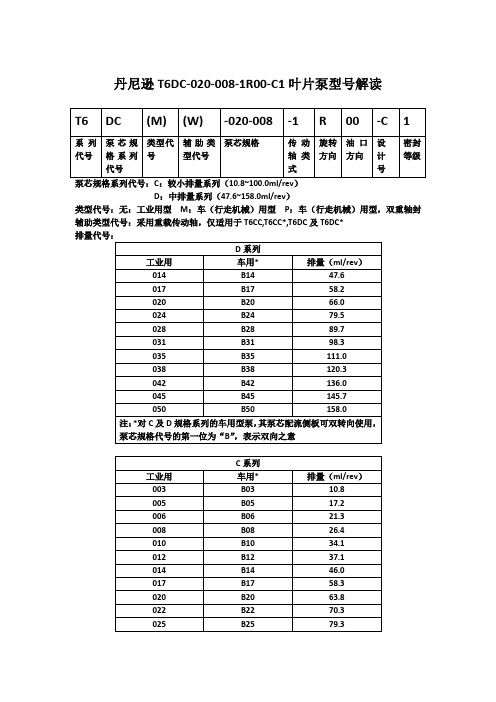

丹尼逊T6DC-020-008-1R00-C1叶片泵型号解读
泵芯规格系列代号：C：较小排量系列（10.8~100.0ml/rev）
D：中排量系列（47.6~158.0ml/rev）
类型代号：无：工业用型M：车（行走机械）用型P：车（行走机械）用型，双重轴封辅助类型代号：采用重载传动轴，仅适用于T6CC,T6CC*,T6DC及T6DC*
排量代号：
传动轴型式：1：SAE C平键2：非SAE平键3：SAE C花键4：非SAE花键旋转方向：R：右转（顺时针转向）L：左转（逆时针转向）
油口方向：00：进油口对侧01：进油口同侧
02：相对进油口逆时针90°03：相对进油口顺时针90°
设计号：由生产商制定
密封等级：1=S1（适用于矿物油基液压油）常用的
4=S4（适用于抗燃液压液）
5=S5（矿物油基液压油及抗燃液压液，吸油口最高压力可达7bar）。
高压双联定量叶片泵PV2R12∼PV2R34型号说明
高压双联定量叶片泵PV2R12∼PV2R34规格表
备注：PV2R型双联泵吸入口位置：A:上方(标准),B:下方,R:右方,L:左方。
使用磷酸酯型液压油时请在型号前加上"F"。
可供逆时针转向泵，详情与公新
液压技术部联系。
外形图片:
高压双联定量叶片泵PV2R12∼PV2R34尺寸图
高压双联定量叶片泵PV2R12-*-*-F/L-REAA-40/4090尺寸图下载高压双联定量叶片泵PV2R13-*-*-F/L-RAAA-40/4090尺寸图下载
高压双联定量叶片泵PV2R23-*-*-F/L-REAA-40/4090尺寸图下载高压双联定量叶片泵PV2R33-*-*-F/L-RAAA-30/3090尺寸图下载
高压双联定量叶片泵PV2R14-*-*-F/L-RAAA-30/3090尺寸图下载高压双联定量叶片泵PV2R24-*-*-F/L-RAAA-30/3090尺寸图下载
高压双联定量叶片泵PV2R34-*-*-F/L-REAA-30/3090尺寸图下载
使用说明:
1、高压双联定量叶片泵PV2R12∼PV2R34是由两个高压叶片泵所组成。
高压双联定量叶片泵高压双联定量叶片泵PV2R12∼PV2R34针对液压回路同时进行两个动作所需双液压泵而设计。
2、高压双联定量叶片泵PV2R12∼PV2R34为单一吸油口，节省管道，使用方便，降低成本。
备注：
高压双联定量叶片泵PV2R12∼PV2R34-高压双联定量叶片泵-公新液压泵网生产销售各类高压双联定量叶片泵PV2R12∼PV2R34。
丹尼逊T6CC-031-010-1R00-C1叶片泵型号解读
泵芯规格系列代号：C：较小排量系列（10.8~100.0ml/rev）
类型代号：无：工业用型M：车（行走机械）用型P：车（行走机械）用型，双重轴封辅助类型代号：采用重载传动轴，仅适用于T6CC,T6CC*,T6DC及T6DC*
传动轴型式：1：非SAE平键3：SAE BB花键5：SAE B平键
旋转方向：R：右转（顺时针转向）L：左转（逆时针转向）
油口方向：00：进油口对侧01：进油口同侧
02：相对进油口逆时针90°03：相对进油口顺时针90°
设计号：由生产商制定
密封等级：1=S1（适用于矿物油基液压油）常用的
4=S4（适用于抗燃液压液）
5=S5（矿物油基液压油及抗燃液压液，吸油口最高压力可达7bar）
以上是丹尼逊T6CC叶片泵的完整型号，再购买中能方便随时找到相应的型号，如遇到特殊型号的，伊特液压随时欢迎咨询。
丹尼逊T6ED-050-050-1R00-C1叶片泵型号解读
泵芯规格系列代号：C：较小排量系列（10.8~100.0ml/rev）
D ：中排量系列（47.6~158.0ml/rev）
类型代号：无：工业用型M：车（行走机械）用型P：车（行走机械）用型，双重轴封排量代号：
传动轴型式：1：SAE CC平键2：非SAE平键3：SAE C花键4：SAE CC花键
旋转方向：R：右转（顺时针转向）L：左转（逆时针转向）
油口方向：00：进油口对侧01：进油口同侧
02：相对进油口逆时针90°03：相对进油口顺时针90°
设计号：由生产商制定
密封等级：1=S1（适用于矿物油基液压油）常用的
4=S4（适用于抗燃液压液）
5=S5（矿物油基液压油及抗燃液压液，吸油口最高压力可达7bar）
以上是丹尼逊T6ED叶片泵的完整型号，再购买中能方便随时找到相应的型号，更多型号伊特液压随时欢迎咨询。
