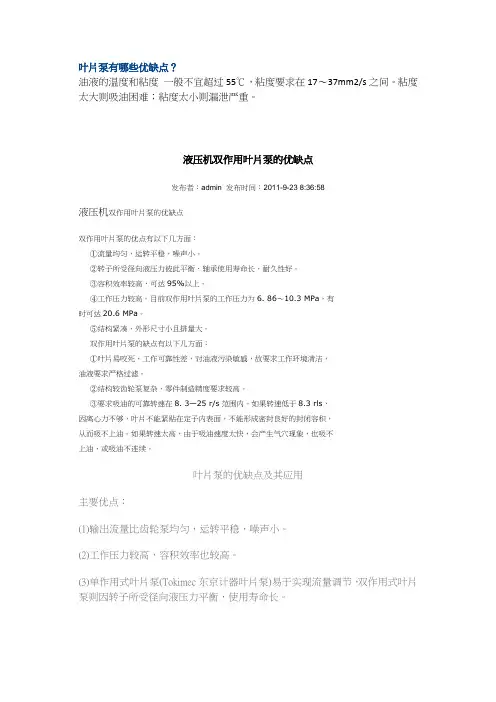

叶片泵有哪些优缺点？油液的温度和粘度一般不宜超过55℃，粘度要求在17～37mm2/s之间。
粘度太大则吸油困难；粘度太小则漏泄严重。
液压机双作用叶片泵的优缺点发布者：admin 发布时间：2011-9-23 8:36:58液压机双作用叶片泵的优缺点双作用叶片泵的优点有以下几方面：①流量均匀，运转平稳，噪声小。
②转子所受径向液压力彼此平衡．轴承使用寿命长，耐久性好。
③容积效率较高，可达95%以上。
④工作压力较高。
目前双作用叶片泵的工作压力为6. 86～10.3 MPa，有时可达20.6 MPa。
⑤结构紧凑，外形尺寸小且排量大。
双作用叶片泵的缺点有以下几方面：①叶片易咬死，工作可靠性差，对油液污染敏感，故要求工作环境清洁，油液要求严格过滤。
②结构较齿轮泵复杂，零件制造精度要求较高。
③要求吸油的可靠转速在8. 3—25 r/s范围内。
如果转速低于8.3 rls，因离心力不够，叶片不能紧贴在定子内表面，不能形成密封良好的封闭容积，从而吸不上油。
如果转速太高，由于吸油速度太快，会产生气穴现象，也吸不上油，或吸油不连续。
叶片泵的优缺点及其应用主要优点：(1)输出流量比齿轮泵均匀，运转平稳，噪声小。
(2)工作压力较高，容积效率也较高。
(3)单作用式叶片泵(Tokimec东京计器叶片泵)易于实现流量调节，双作用式叶片泵则因转子所受径向液压力平衡，使用寿命长。
(4)结构紧凑，轮廓尺寸小而流量较大。
主要缺点：(1)自吸性能较齿轮泵差，对吸油条件要求较严，其转速范围必须在500~ 1500 r/min范围内。
(2)对油液污染较敏感，叶片容易被油液中杂质咬死，工作可靠性较差。
(3)结构较复杂，零件制造精度要求较高，价格较高。
叶片泵一般用在中压(6.3 M Pa)液压系统中，主要用于机床控制，特别是双作用式叶片泵（东京计器SQP叶片泵）因流量脉动很小，因此在精密机床中得到广泛使用。
叶片泵运行注意事项发布时间:2012-09-03 09:58:30浏览次数：127作为泵产品，叶片泵更多地指滑片泵，例如：东京计器SQP叶片泵，油研PV2R 叶片泵,丹尼逊T6叶片泵，叶片泵的管理要点除需防干转和过载、防吸入空气和吸入真空度过大外，还应注意：1、泵转向改变，则其吸排方向也改变，叶片泵都有规定的转向，不允许调反。
叶片泵名词解释一、叶片泵概述①叶片泵分单作用非卸荷式(即转子转一圈，只有一次吸油与压油过程)和双作用卸荷式(即转子转一圈，有两次吸油与压油过程)两种。
前者转子和轴受单向力，承受较大弯矩，故称非卸荷式。
后者的吸油孔与压油孔都是径向相对的，轴只受转矩，不受弯矩，故称卸荷式。
单作用式叶片泵，由于可以采用改变定子和转子间偏心距的方法来调节流量，所以一般适宜做成变量泵。
但相对运动部件多，泄漏较大，调节不便，不适于高压。
双作用叶片泵只能做成定量泵。
它压力较高，输油较均匀，应用广泛。
定量叶片泵可以制成单级、双级(两个泵的油路串联，压力为单级泵的两倍)、双联(两个泵的油路并联，采用共同轴传动，可获得多种流量)以及复合叶片泵(双联叶片泵加上控制阀组合而成)。
②叶片泵结构紧凑，外形尺寸小，运转平稳，输油量均匀，脉动及噪声较小，耐久性好，使用寿命长，价格较柱塞泵便宜。
③叶片泵效率一般比齿轮泵高。
吸油高度一般不大于500mm。
④叶片泵一般用于中、快速度，作用力中等的液压系统中。
中、小流量的叶片泵常用在节流调节的液压系统里;为了避免过大损失，大流量的叶片泵只用在非调节的液压系统里，常见的工作场合有机床、油压机、起重运输机械、工程机械、塑料注射机等。
二、叶片泵选择原则①根据液压系统使用压力来选择叶片泵若系统常用工作压力在10MPa以下，可选用YB1系列或YB-D型叶片泵;若常用工作压力在10MPa以上，应选用高压叶片泵。
②根据系统对噪声的要求选泵一般来说，叶片泵的噪声较低，且双作用叶片泵的噪声又比单作用泵(即变量叶片泵)的噪声低。
若主机要求泵噪声低，则应选低噪声的叶片泵。
③从工作可靠性和寿命来考虑双作用叶片泵的寿命较长，如YB1系列叶片泵的寿命在1万h以上，而单作用叶片泵、柱塞泵和齿轮泵的寿命就较短。
④考虑污染因素叶片泵抗污染能力较差，不如齿轮泵。
若系统过滤条件较好，油箱又是密封的，则可以选用叶片泵。
否则应选用齿轮泵或其他抗污染能力强的泵。
2 双作用叶片泵设计原始参数设计原始参数:额定排量：9.0/q ml r = 额定压力：7.0p MPa = 额定转速：1450/min n r =4 参数的计算4.1 流量计算4.1.1平均理论流量314509.01013.05/min th Q n q L -=⋅=⨯⨯= (4-1)4.1.2实际流量叶片泵为固定侧板型，压力7.0MPa ，查泵资料得：容积效率取84%v η= 则 13.0584%/min 10.962/min th v Q Q L L η=⨯=⨯= (4-2)4.2功率计算4.2.1输入功率轴功率3310(/30)10 1.586s N T nT kw kw ωπ--=⨯⨯=⨯= (4-3)式中，T 为作用在泵轴的扭矩，单位为N m ；ω为角速度，单位为rad/s ；n 为转速，单位为r/min 。
4.2.2有效输出功率液压功率12/60()/60/60 1.279h N pQ p p Q kw pQ kw kw =∆=-== (4-4)式中，p 为泵进出口之间的压力差，取值为6.3Mpa ；2p 为出油口压力；1p 为进口压力，单位均为Mpa ； Q 为泵输出的流量，单位为l/min 。
4.2.3理论功率3(/60)10 1.523th N pnq kw -=∆⨯= (4-5)4.3 扭矩计算4.3.1理论扭矩在没有摩擦损失和泄漏损失的理想情况下，轴功率与液压功率相等，所计算出的功率值为泵的理论功率。
这时作用在泵轴上的扭矩是理论扭矩th T ，泵输出的流量是理论流量th Q ，因此理论功率可表示()()th s th h th N N N == (4-6)其中33()10(/30)10()s th th th N T nT kw ωπ--=⨯=⨯3()/60(/60)10()h th th N pQ pnq kw -=∆=∆⨯式中，()s th N 为理论轴功率；()h th N 为理论液压功率； q 为泵的排量，单位为ml/r 。
定量叶片泵工作原理
定量叶片泵是一种常见的离心泵，它的工作原理是通过叶片的旋转和离心力来将流体抽送到目标位置。
具体工作原理如下：
1. 基本构造：定量叶片泵由一个闭合的腔体和一组叶片组成。
腔体内部有一个固定的柱塞，叶片位于柱塞与腔体壁之间，与柱塞和腔体壁之间形成一系列密封腔室。
2. 初始状态：当叶片泵处于初始状态时，腔体内充满了流体，柱塞处于静止状态，叶片与柱塞和腔体壁紧密贴合确保密封。
3. 吸入阶段：当泵轴旋转时，由于离心力的作用，叶片被迫与腔室壁分离，从而在密封腔室中形成部分真空。
随着泵轴的旋转，紧邻腔室的那一侧形成了一个较大的吸入压力区域。
4. 回转阶段：当离心力不再作用于叶片时，由于腔室内的部分真空，流体会被吸入到密封腔室中。
随着泵轴的旋转，叶片会与腔室壁接触，并将吸入的流体推送到较高的压力区域。
5. 排出阶段：当叶片再次与腔室壁分离时，流体被排出到输出管道中，经过管道输送到目标位置。
这个过程持续循环，不断将流体吸入和排出。
通过叶片的旋转和离心力作用，定量叶片泵能够实现较高效率的流体输送。
由于其工作原理的特点，定量叶片泵适用于对流量有较高要求的工况，例如液压系统中的液体输送。

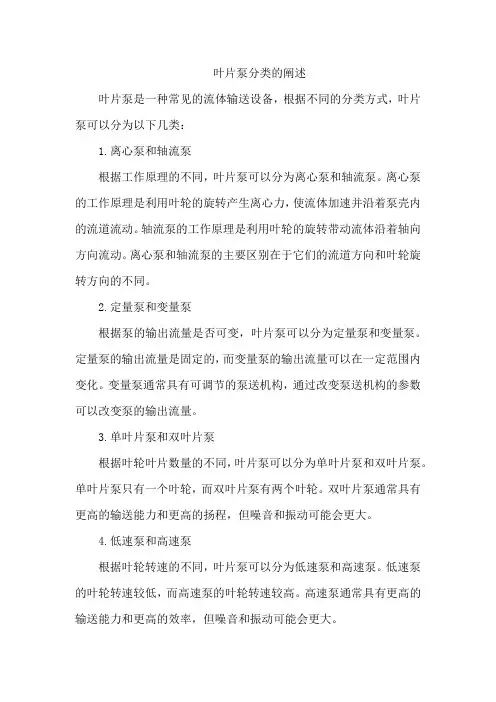

叶片泵分类的阐述叶片泵是一种常见的流体输送设备，根据不同的分类方式，叶片泵可以分为以下几类：1.离心泵和轴流泵根据工作原理的不同，叶片泵可以分为离心泵和轴流泵。
离心泵的工作原理是利用叶轮的旋转产生离心力，使流体加速并沿着泵壳内的流道流动。
轴流泵的工作原理是利用叶轮的旋转带动流体沿着轴向方向流动。
离心泵和轴流泵的主要区别在于它们的流道方向和叶轮旋转方向的不同。
2.定量泵和变量泵根据泵的输出流量是否可变，叶片泵可以分为定量泵和变量泵。
定量泵的输出流量是固定的，而变量泵的输出流量可以在一定范围内变化。
变量泵通常具有可调节的泵送机构，通过改变泵送机构的参数可以改变泵的输出流量。
3.单叶片泵和双叶片泵根据叶轮叶片数量的不同，叶片泵可以分为单叶片泵和双叶片泵。
单叶片泵只有一个叶轮，而双叶片泵有两个叶轮。
双叶片泵通常具有更高的输送能力和更高的扬程，但噪音和振动可能会更大。
4.低速泵和高速泵根据叶轮转速的不同，叶片泵可以分为低速泵和高速泵。
低速泵的叶轮转速较低，而高速泵的叶轮转速较高。
高速泵通常具有更高的输送能力和更高的效率，但噪音和振动可能会更大。
5.清水泵和污水泵等其他分类方式除了以上几种分类方式，叶片泵还可以根据应用领域的不同分为清水泵、污水泵、泥浆泵等。
清水泵主要用于输送清洁的水，而污水泵主要用于输送含有杂质或有害物质的液体。
泥浆泵主要用于输送泥浆或含有颗粒物的液体。
此外，叶片泵还可以根据结构形式的不同分为卧式泵、立式泵等。
总之，叶片泵可以根据不同的分类方式分为多种类型。
了解不同类型的叶片泵有助于更好地选择和应用它们以满足特定的流体输送需求。
高压双联定量叶片泵PV2R12∼PV2R34型号说明
高压双联定量叶片泵PV2R12∼PV2R34规格表
备注：PV2R型双联泵吸入口位置：A:上方(标准),B:下方,R:右方,L:左方。
使用磷酸酯型液压油时请在型号前加上"F"。
可供逆时针转向泵，详情与公新
液压技术部联系。
外形图片:
高压双联定量叶片泵PV2R12∼PV2R34尺寸图
高压双联定量叶片泵PV2R12-*-*-F/L-REAA-40/4090尺寸图下载高压双联定量叶片泵PV2R13-*-*-F/L-RAAA-40/4090尺寸图下载
高压双联定量叶片泵PV2R23-*-*-F/L-REAA-40/4090尺寸图下载高压双联定量叶片泵PV2R33-*-*-F/L-RAAA-30/3090尺寸图下载
高压双联定量叶片泵PV2R14-*-*-F/L-RAAA-30/3090尺寸图下载高压双联定量叶片泵PV2R24-*-*-F/L-RAAA-30/3090尺寸图下载
高压双联定量叶片泵PV2R34-*-*-F/L-REAA-30/3090尺寸图下载
使用说明:
1、高压双联定量叶片泵PV2R12∼PV2R34是由两个高压叶片泵所组成。
高压双联定量叶片泵高压双联定量叶片泵PV2R12∼PV2R34针对液压回路同时进行两个动作所需双液压泵而设计。
2、高压双联定量叶片泵PV2R12∼PV2R34为单一吸油口，节省管道，使用方便，降低成本。
备注：
高压双联定量叶片泵PV2R12∼PV2R34-高压双联定量叶片泵-公新液压泵网生产销售各类高压双联定量叶片泵PV2R12∼PV2R34。
