双联过滤器使用说明书制作单位:生产基地:公司电话:公司传真:邮编:编制日期:目录一、产品介绍 (3)二、工作原理 (3)三、设备技术参数 (4)四、售后服务承诺 (5)五、合格证 (6)一、产品介绍:双联过滤器(双联切换过滤器)是一种由两台不锈钢袋式过滤器并联而成,具有结构新颖合理、密封性好、流通能力强、可以连续工作,操作简便等诸多优点,应用范围广泛、适应性强的多用途过滤设备。
尤其是滤袋侧漏机率小,能准确地保证过滤精度,并能快捷地更换滤袋,过滤基本无物料消耗,使得操作成本降低。
二、结构原理:本设备全部采用不锈钢SUS304/316L制造,内外表面抛光处理,滤筒内装有不锈钢滤网和滤网支撑篮;顶部装有放气阀,供过滤时排放滤器内空气作用。
上盖与滤筒连接采用快开式结构,更方便清洗(更换)滤网,三只可调节式支脚可使滤器平稳放置在地面上。
连接管路采用活接或卡箍连接方式,进出料阀门采用三通球阀启闭,耐压耐温,操作灵活方便,无料液泄漏更卫生。
管道接头采用胀合连接,经水压试验,三通外螺纹旋塞启闭灵活,该设备结构紧凑,操作方便,维修简单。
此外:可将两个单筒过滤器组装在一个机座上,清洗过滤器时不必停车,保证其连续工作,是不停车生产线过滤装置首选。
三、设备技术参数:四、售后服务承诺:1)及时向需方提供按合同规定的全部技术资料各图纸,有义务在必要时邀请需方参与供方的技术设计审查。
2)按需方要求的时间到现场进行技术服务,指导需方按供方的技术资料各图纸要求进行安装、分部与整套试运及试生产。
3)对于需方选购的与合同设备有关的配套设备,供方应主动提供满足设备接口要求的技术条件各资料。
4)严格执行供需双方就有关问题如开会议的纪要或签订的协议。
5)根据需方的要求为需方举办有关设备安装、调试、使用、维护技术的业务培训,保证需方运行、维修人员熟练掌握运行各维修技能。
6)加强售前、售中、售后服务,把“24小时服务”,“超前服务”,“全过程服务”,“终身服务”贯彻在产品制造,安装、调试、大修的全过程。

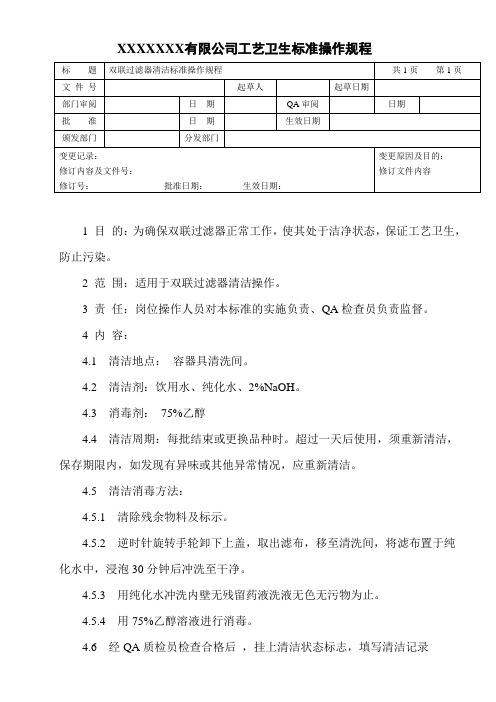

XXXXXXX有限公司工艺卫生标准操作规程
1 目的:为确保双联过滤器正常工作,使其处于洁净状态,保证工艺卫生,防止污染。
2 范围:适用于双联过滤器清洁操作。
3 责任:岗位操作人员对本标准的实施负责、QA检查员负责监督。
4 内容:
4.1 清洁地点:容器具清洗间。
4.2 清洁剂:饮用水、纯化水、2%NaOH。
4.3 消毒剂:75%乙醇
4.4 清洁周期:每批结束或更换品种时。
超过一天后使用,须重新清洁,保存期限内,如发现有异味或其他异常情况,应重新清洁。
4.5 清洁消毒方法:
4.5.1 清除残余物料及标示。
4.5.2 逆时针旋转手轮卸下上盖,取出滤布,移至清洗间,将滤布置于纯化水中,浸泡30分钟后冲洗至干净。
4.5.3 用纯化水冲洗内壁无残留药液洗液无色无污物为止。
4.5.4 用75%乙醇溶液进行消毒。
4.6 经QA质检员检查合格后,挂上清洁状态标志,填写清洁记录。

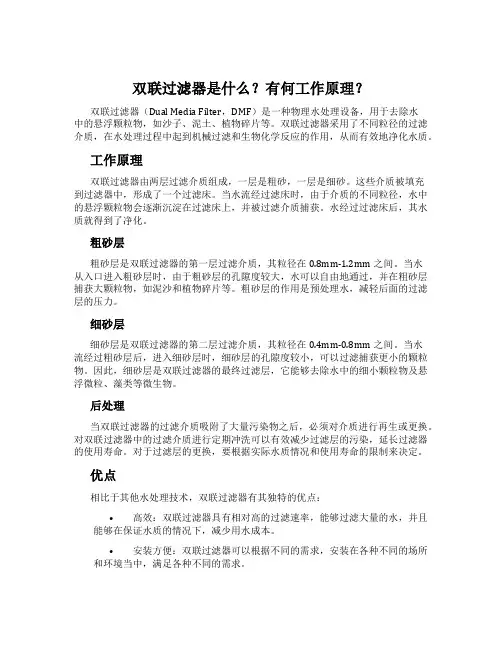

双联过滤器是什么?有何工作原理?双联过滤器(Dual Media Filter,DMF)是一种物理水处理设备,用于去除水中的悬浮颗粒物,如沙子、泥土、植物碎片等。
双联过滤器采用了不同粒径的过滤介质,在水处理过程中起到机械过滤和生物化学反应的作用,从而有效地净化水质。
工作原理双联过滤器由两层过滤介质组成,一层是粗砂,一层是细砂。
这些介质被填充到过滤器中,形成了一个过滤床。
当水流经过滤床时,由于介质的不同粒径,水中的悬浮颗粒物会逐渐沉淀在过滤床上,并被过滤介质捕获。
水经过过滤床后,其水质就得到了净化。
粗砂层粗砂层是双联过滤器的第一层过滤介质,其粒径在0.8mm-1.2mm之间。
当水从入口进入粗砂层时,由于粗砂层的孔隙度较大,水可以自由地通过,并在粗砂层捕获大颗粒物,如泥沙和植物碎片等。
粗砂层的作用是预处理水,减轻后面的过滤层的压力。
细砂层细砂层是双联过滤器的第二层过滤介质,其粒径在0.4mm-0.8mm之间。
当水流经过粗砂层后,进入细砂层时,细砂层的孔隙度较小,可以过滤捕获更小的颗粒物。
因此,细砂层是双联过滤器的最终过滤层,它能够去除水中的细小颗粒物及悬浮微粒、藻类等微生物。
后处理当双联过滤器的过滤介质吸附了大量污染物之后,必须对介质进行再生或更换。
对双联过滤器中的过滤介质进行定期冲洗可以有效减少过滤层的污染,延长过滤器的使用寿命。
对于过滤层的更换,要根据实际水质情况和使用寿命的限制来决定。
优点相比于其他水处理技术,双联过滤器有其独特的优点:•高效:双联过滤器具有相对高的过滤速率,能够过滤大量的水,并且能够在保证水质的情况下,减少用水成本。
•安装方便:双联过滤器可以根据不同的需求,安装在各种不同的场所和环境当中,满足各种不同的需求。
•易于维护:双联过滤器的维护比较简单,只需要定期对过滤介质进行清洗和更换即可。
应用场景双联过滤器已经广泛应用于各类水处理领域:•工业用水:以往,大型工厂的生产过程中,占水资源耗费量很大。

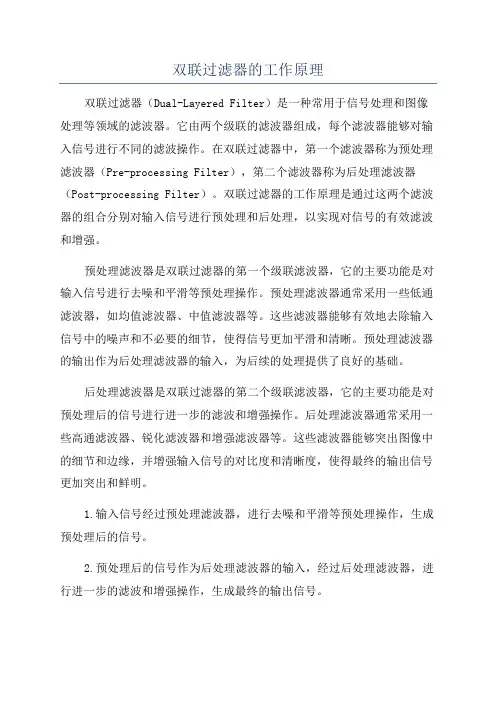

双联过滤器的工作原理双联过滤器(Dual-Layered Filter)是一种常用于信号处理和图像处理等领域的滤波器。
它由两个级联的滤波器组成,每个滤波器能够对输入信号进行不同的滤波操作。
在双联过滤器中,第一个滤波器称为预处理滤波器(Pre-processing Filter),第二个滤波器称为后处理滤波器(Post-processing Filter)。
双联过滤器的工作原理是通过这两个滤波器的组合分别对输入信号进行预处理和后处理,以实现对信号的有效滤波和增强。
预处理滤波器是双联过滤器的第一个级联滤波器,它的主要功能是对输入信号进行去噪和平滑等预处理操作。
预处理滤波器通常采用一些低通滤波器,如均值滤波器、中值滤波器等。
这些滤波器能够有效地去除输入信号中的噪声和不必要的细节,使得信号更加平滑和清晰。
预处理滤波器的输出作为后处理滤波器的输入,为后续的处理提供了良好的基础。
后处理滤波器是双联过滤器的第二个级联滤波器,它的主要功能是对预处理后的信号进行进一步的滤波和增强操作。
后处理滤波器通常采用一些高通滤波器、锐化滤波器和增强滤波器等。
这些滤波器能够突出图像中的细节和边缘,并增强输入信号的对比度和清晰度,使得最终的输出信号更加突出和鲜明。
1.输入信号经过预处理滤波器,进行去噪和平滑等预处理操作,生成预处理后的信号。
2.预处理后的信号作为后处理滤波器的输入,经过后处理滤波器,进行进一步的滤波和增强操作,生成最终的输出信号。
假设有一张图像作为输入信号,需要对该图像进行滤波和增强操作。
首先,将图像输入到预处理滤波器中,进行去噪和平滑处理。
预处理滤波器采用中值滤波器对图像进行滤波操作,去除噪声和不必要的细节,输出经过预处理的图像。
接下来,预处理后的图像作为后处理滤波器的输入。
后处理滤波器采用锐化滤波器对图像进行滤波和增强操作,突出图像中的细节和边缘,并增强图像的对比度和清晰度,输出最终的图像。
通过双联过滤器的组合,可以将两个不同的滤波器的优点进行结合,从而实现对输入信号的有效滤波和增强。

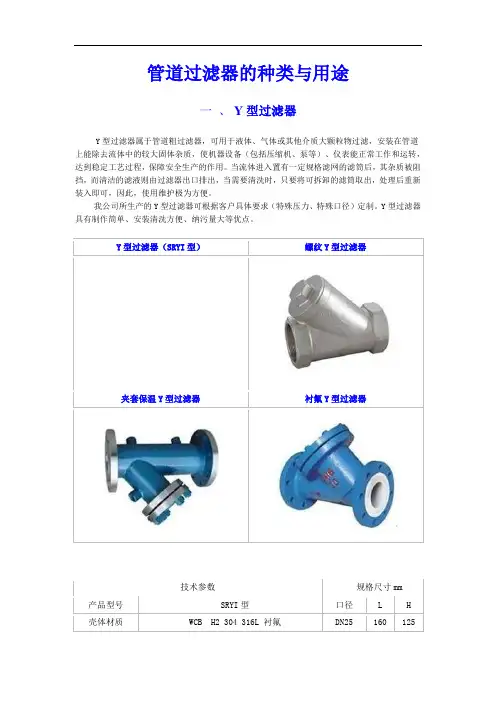

管道过滤器的种类与用途一、Y型过滤器Y型过滤器属于管道粗过滤器,可用于液体、气体或其他介质大颗粒物过滤,安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。
当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。
我公司所生产的Y型过滤器可根据客户具体要求(特殊压力、特殊口径)定制。
Y型过滤器具有制作简单、安装清洗方便、纳污量大等优点。
Y型过滤器(SRYI型)螺纹Y型过滤器夹套保温Y型过滤器衬氟Y型过滤器技术参数规格尺寸mm 产品型号SRYI型口径L H 壳体材质WCB H2 304 316L 衬氟DN25 160 125过滤芯件304 316L PTFE DN32 180 145螺栓螺母20# 304 316L DN40 195 164过滤精度10~300目DN50 215 186密封垫片NER PTFE DN80 285 273环境温度+450O C~-30O C DN100 300 306公称压力0~10.0MPa 150~600LB DN150 380 400连接形式法兰螺纹对焊DN200 480 470法兰标准GB HG SH JB ANSI JIS DIN DN250 545 480制造标准HGJ532-91 GB150-98 DN300 605 640安装与维护:1、Y型过滤器可以水平安装,也可以垂直安装,进出口方向与阀体上的箭头方向应保持一致。
2、过滤器工作一段时间后,滤芯沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯的杂质3、清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏。
4、如发现不锈钢钢丝网变形或损坏,需马上更换。

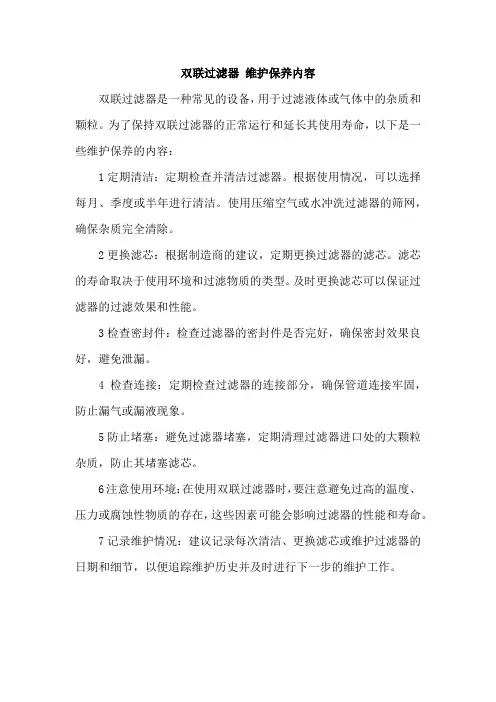

双联过滤器维护保养内容
双联过滤器是一种常见的设备,用于过滤液体或气体中的杂质和颗粒。
为了保持双联过滤器的正常运行和延长其使用寿命,以下是一些维护保养的内容:
1定期清洁:定期检查并清洁过滤器。
根据使用情况,可以选择每月、季度或半年进行清洁。
使用压缩空气或水冲洗过滤器的筛网,确保杂质完全清除。
2更换滤芯:根据制造商的建议,定期更换过滤器的滤芯。
滤芯的寿命取决于使用环境和过滤物质的类型。
及时更换滤芯可以保证过滤器的过滤效果和性能。
3检查密封件:检查过滤器的密封件是否完好,确保密封效果良好,避免泄漏。
4检查连接:定期检查过滤器的连接部分,确保管道连接牢固,防止漏气或漏液现象。
5防止堵塞:避免过滤器堵塞,定期清理过滤器进口处的大颗粒杂质,防止其堵塞滤芯。
6注意使用环境:在使用双联过滤器时,要注意避免过高的温度、压力或腐蚀性物质的存在,这些因素可能会影响过滤器的性能和寿命。
7记录维护情况:建议记录每次清洁、更换滤芯或维护过滤器的日期和细节,以便追踪维护历史并及时进行下一步的维护工作。
不锈钢双联过滤器部官员曾表示,行业间工资差距过大,垄断行业员工工资过高、增长过快的问题,是当前企业分配和薪酬管理中存在的突出问题。
近段时间,垄断行业员工的垄断福利及高收入也引起了公众极大的意见。
专家指出,这些企业在有支付能力前提下,给自己涨工资的"内在冲动"是一种不合理现象。
因为这些企业是全民所有,但只让少部分人享有垄断特权的果实,有违社会公平原则。
垄断企业属于全民所有的国有企业,任何的原始资产、生产利润都属于国有资产。
找各种理由和借口私发高额奖金等做法其实有私分国有资产的嫌疑。
虽然政府相关部门基本上每年都会发文件来规范这种状况,但效果却不明显。
因为这些国有企业享有一些特殊的行政权力,加之法律监管滞后,地方政府往往对此束手无策。
发改委、国资委、劳动和社会保障部虽然都进行管理,但没有规定具体的分工,因此也就没有部门为这件事情负责任。
另外,这些企业实际的薪酬管理往往是由自己说了算,而且可以凭借众多眼花缭乱的奖金、福利、补贴等借口,让企业员工得到高收入。
垄断企业"内在冲动"击中了法律监管的软肋,应该对一些国有垄断企业私发奖金的做法给予法律上的重新定位,依靠法律加大监管力度。
另外,也应该考虑市场的因素,参照劳动力的市场价格,使这些企业员工的收入恢复到合理的水平上。
2005年我国进出口额最大的500家企业和出口额最大的200家企业排名揭晓首页>>产品中心>>全自动反冲洗排污过滤器一、概述:JCG型全自动反冲洗排污过滤器,是在ZPG型自动反冲洗排污过滤器的基础上,利用过滤网前后压力差(即阻力)并依靠自动化元件和电动执行机构,全自动完成过滤、清污、排污全过程的过滤器。
JCG全自动反冲洗排污过滤器除具有ZPG自动反冲洗排污过滤器的全部性能外,还实现了全自动化,自动过滤排污和自动反冲洗清污,本型号过滤器除压差控制外,还有定时控制,可根据需要设置时间,从而实现定时全自动反冲洗过滤排污。
《生产作业指导书》39型管道过滤器生产
1.目的
为使39型管道过滤器组装的生产流程符合本公司程序文件的要求,39型管道过滤器组装的生产处于规范状态,特制定此指导书。
2.范围
本办法适用于39型管道过滤器组装的生产。
3.职责
3.1工艺部门负责作业指导书的编制和管理。
3.2质量管理部门负责对作业指导书的执行进行监督。
3.3生产员工应在整个生产过程中严格执行作业指导书的规定,现场主管配合质量部
门负责对整个执行过程进行监督。
4.工作程序
质控点操作检查检查3
质控点操作检查
质控点操作检查
质控点操作检查
管道式过滤器
质控点操作检查
质控点操作检查
质控点操作检查附表1:
法兰重要特性尺寸表
螺口重要特性尺寸表
.
附图1
标 贴 位 置 图
5.质量记录。
双联过滤器
双联过滤器简介:
(双联切换过滤器)是一种由两台不锈钢袋式过滤器并联而成,具有结构新颖合理、密封性好、流通能力强、可以连续工作,操作简便等诸多优点,应用范围广泛、适应性强的多用途过滤设备。
尤其是滤袋侧漏机率小,能准确地保证过滤精度,并能快捷地更换滤袋,过滤基本无物料消耗,使得操作成本降低。
结构原理:
本设备全部采用不锈钢SUS304/316L制造,内外表面抛光处理,滤筒内装有不锈钢滤网和滤网支撑篮;顶部装有放气阀,供过滤时排放滤器内空气作用。
上盖与滤筒连接采用快开式结构,更方便清洗(更换)滤网,三只可调节式支脚可使滤器平稳放置在地面上。
连接管路采用活接或卡箍连接方式,进出料阀门采用三通球阀启闭,耐压耐温,操作灵活方便,无料液泄漏更卫生。
管道接头采用胀合连接,经0.3Mpa水压试验,三通外螺纹旋塞启闭灵活,该设备结构
紧凑,操作方便,维修简单。
此外:可将两个单筒过滤器组装在一个机座上,清洗过滤器时不必停车,保证其连续工作,是不停车生产线过滤装置首选。
技术参数:。
SLD系列双联过滤器
说
明
书
一.产品简介:
SLD系列双联过滤器是一种新型的过滤系统,具有过滤精度高,处理量大,使用维修方便.快捷,可广泛应用于油漆.纺织品.牛奶.糖水.树脂.果汁.食用油.矿泉水等。
二.产品特点:
1,SLD系列双联过滤器具有独特的过滤技术设计,可有效的防止滤袋在工作压下陷入滤蓝内的可能,以确保100﹪无泄漏。
2,合理配置密封圈,并在滤蓝边增加一道密封圈以确保系统之可靠性。
3,双联过滤器滤蓝是采用电脑布控.打孔的,高强度不锈钢板经模压成型,极少附着物料。
4,双联过滤器滤结构紧凑.尺寸合理。
安装操作方便,占用面积较小。
5,双联过滤器滤过滤精度高,适用于任何细微颗粒或悬浮物,过滤范围可从0.5-200微米。
6,双联过滤器滤整机采用304不锈钢制作,以氩气保护焊接,表面进经抛光处理,美观大方。
7,双联过滤器单位面积的处理流量较大,过滤阻力小,过滤效滤高,一个袋式过滤功能相当于同类型滤芯的5≈1倍。
可大大降底成本。
设计流量可达不同的要求.
8,用途广泛,可用于粗滤或精滤:在达到同样过滤效果的情况下,比起板框式精滤机. 滤芯式过滤器.原水予过机和精滤机等设备具有使用寿命长和过滤成本低等优点.
9,在同样结构合理.操作费用低. 过滤效果和处理量的情况下,价格远比国外的价格低.
10,双联袋式过滤器更保证在更换滤芯的时候不影响生产。
三,设备原理:
袋式过滤器滤是一种新型的过滤系统,滤机内部有金属内网支撑着滤袋,液体由入口流进,经滤袋过滤后流出,杂质则被拦接在滤袋中, 滤袋可更换后继续使用, SLD系列袋式过滤器基于深层过滤.表面过滤.吸附过滤等三种过滤原理,具有准确.高效.稳定的特
点.
过滤精度可达0.5~200微米
工作温度:5°C~80°C
四,主要技术参数:
五,结构简图:
1,上盖. 2,过滤袋3,过滤网4,外桶
主要配件:
滤网(短袋540mm,长袋810mm), 滤袋: 540mm, 810mm。
