电路板电镀(PTH)化铜介绍2
微蝕量
已知面積A=10 x 10 cm2 之銅板兩片 120oC 烘乾 15分鐘，冷卻後秤重得W1(g) 經過 Micro Etch 後 120oC 烘乾 15分鐘，冷卻後秤重得W2(g)
Etching Amount = ( W1 – W2 )* 92900 2A * 2.1
μ”
參考範圍 : 20 ~ 40 μ”
陽離子型界面活性劑例子
CH3 CH2….CH2 CH2
CH3
N+ CH3
Cl-
CH3
溶於水
水 水
水
水
CCHH3 3
水水 水
CH3 CH2….CH2 CH2
NN+ + CCHH3 3
Cl-
水
水 水
CCHH3 3
水 水
水
水
水
水
烷基三甲基氯化銨
酸浸
品名：H2SO4
目的：酸浸一方面能去除板面的氧化物外，另一方面將 殘留於的孔壁上的銅鹽能徹底的清除。
2077A 2077B 2077M 66H
膠體吸附機構
鑽完孔後 孔壁表面鍵結破壞
電性中和 降低孔壁表面張力
Si O-
GLASS
Si = O
GLASS
C O-
EPOXY
膠體可吸附於 帶正電性的孔壁上
清潔整孔劑
品名：ML – 371
目的：清潔整孔劑是一微鹼性的化學品，它主要含有陽 離子界面活性劑，使得原本帶負電性的孔壁能形成帶 正電性，以利於活化劑鈀的附著；另一方面，使槽浴 的表面張力降低，讓原本不具親水性的板面及孔壁也 能夠具有親水濕潤的效果，以利於後續的藥水更能發 揮最好的效果。
化學銅
OH- 8 ~ 12 g/l 25 ±2 12 ~ 15
学习_化学基础3PTH部分
3. PTH 的详细的流程
膨松
去钻污
中和
除油
微蚀
预浸
活化
加速
沉铜
3.2.1 膨松
膨松孔内树脂、降低树脂聚合物间的键合能，使其 形成疏松的结构，以利于KMnO4咬蚀成微观粗糙的 表面。
3.2.2 去钻污
高锰酸钾的强氧化性，在高温及强碱的条件 下，与树脂发生化学反应，而分解溶去
主反应：C（树脂）+4MnO4-+4OH- →CO2 +4MnO42-+2H2O
化学沉铜液的成份及其作用
铜盐：主要用CuSO4 . 5H2O（253A） 络合剂：最常用的有酒石酸钾钠，EDTA . 2Na 等
（253E） 还原剂：虽有很多还原剂，但真正能用于生产实际
的只有甲醛最理想。这主要是甲醛具有优良的还原 性能可以有选择的在活化过的基体表面自催化沉积 铜。 PH值调节剂：甲醛在强碱条件下才具有还原性， 为此必须在溶液中加入适量的碱，最常用的是 NaOH。 添加剂：添加剂的作用是稳定化学沉铜液不产生自 然分解，另外可以改善化学镀铜层物理性能，改变 化学镀铜物理属性，改变化学沉铜速率。
化学沉铜缸药水组分失调 活化液浓度低（效果差） 加 速过度 去钻污过度
钻孔内层断裂或剥离 孔内气泡去除不尽 沉铜速率低
5.4 咬蚀量
咬蚀量是反映去钻污程度的一个最重要的参数，咬 蚀量必须适中，过大引起沉铜效果差，钉头等缺陷，咬 蚀量小，引起内外层短路，以及可靠性差等问题，咬蚀 量的大小与高锰酸钾 锰酸钾 氢氧化钠等药水的浓度， 再生器效果，温度等因素密切相
镀铜缸各成分的主要作用
CuSO4.5H2O：主要作用是提供电镀所需Cu2＋及提 高导电能力。
电镀制程讲义
(4).鍍銅：
負片電鍍制程：
銅槽槽液組成及控制含量：
CuSO4.5H2O:60-100g/l H2SO4: 160-220g/l 氯离子 :30-80ppm 光澤劑：0.5%（百分比含量）
控制參數：
阳极铜块之含磷量: 0.04-0.065% 温 度: 20-37℃ 阴极电流密度: 20-25ASF
負片電鍍制程：
(3).酸洗：（3－5%硫酸） 作用：
A.去除微蝕過程產生在板面的銅鹽，徹底清潔銅面。 B.使线路板在进入铜缸之前,不生成氧化铜,以免影响 结合力 C.作為銅槽的緩沖槽，避免後工序銅槽的銅含量被帶 入的水所稀釋劑。
作用:在线路和孔内鍍一层均匀的铜,提高线路板的导电 性能, 为焊锡提供良好的基体；
正片流程的电镀制程
１．工艺流程简介：
前处理→（Desmear）→PTH@CUI→后处理→整平→下
工序 ２．工艺流程说明： 前处理：
流程：酸洗→水洗→刷磨→高压水洗→超音波清洗→烘 干 作用： Ａ．利用酸洗去除铜面氧化物； Ｂ．通过磨刷去除钻孔产生的巴厘、通过磨刷增大铜面 表面积，以利后工序沉铜增强结合力； C ．通过高压水洗及超音波水洗彻底清洁孔壁;
負片電鍍制程：
2.工藝流程： 上板→脫脂→微蚀→酸洗→鍍銅→錫鉛預浸→
鍍錫→下板 3.流程說明： (1).脫脂：
作用：利用酸性清洁剂把线路板面之手指指印, 油污等有机物及轻微氧化物除去。
(2).微蝕（硫酸、過硫酸鈉） 作用：將銅面咬蝕掉40－60U“，使銅面粗糙， 增大表面積，增加後工序鍍銅的結合力。
正片电镀制程

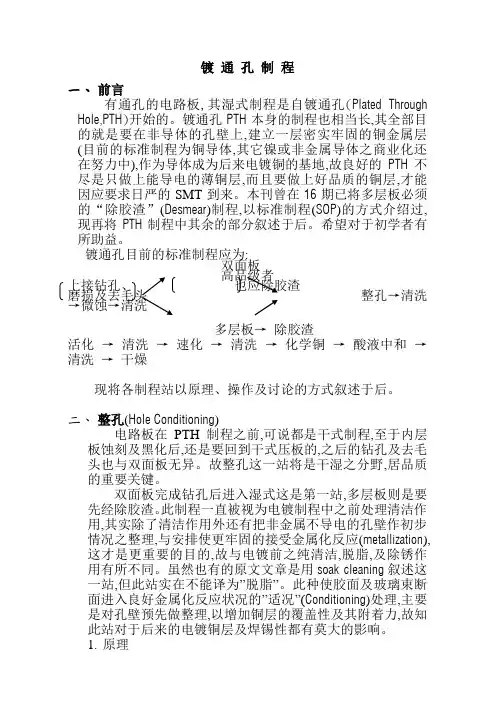

镀通孔制程
镀通孔制程一、前言有通孔的电路板,其湿式制程是自镀通孔(Plated Through Hole,PTH)开始的。
镀通孔PTH本身的制程也相当长,其全部目的就是要在非导体的孔壁上,建立一层密实牢固的铜金属层(目前的标准制程为铜导体,其它镍或非金属导体之商业化还在努力中),作为导体成为后来电镀铜的基地,故良好的PTH不尽是只做上能导电的薄铜层,而且要做上好品质的铜层,才能因应要求日严的SMT到来。
本刊曾在16期已将多层板必须的“除胶渣”(Desmear)制程,以标准制程(SOP)的方式介绍过,现再将PTH制程中其余的部分叙述于后。
希望对于初学者有所助益。
镀通孔目前的标准制程应为:双面板高品级者上接钻孔、也应除胶渣磨损及去毛头整孔→清洗→微蚀→清洗多层板→除胶渣活化→清洗→速化→清洗→化学铜→酸液中和→清洗→干燥现将各制程站以原理、操作及讨论的方式叙述于后。
二、整孔(Hole Conditioning)电路板在PTH制程之前,可说都是干式制程,至于内层板蚀刻及黑化后,还是要回到干式压板的,之后的钻孔及去毛头也与双面板无异。
故整孔这一站将是干湿之分野,居品质的重要关键。
双面板完成钻孔后进入湿式这是第一站,多层板则是要先经除胶渣。
此制程一直被视为电镀制程中之前处理清洁作用,其实除了清洁作用外还有把非金属不导电的孔壁作初步情况之整理,与安排使更牢固的接受金属化反应(metallization),这才是更重要的目的,故与电镀前之纯清洁,脱脂,及除锈作用有所不同。
虽然也有的原文文章是用soak cleaning叙述这一站,但此站实在不能译为”脱脂”。
此种使胶面及玻璃束断面进入良好金属化反应状况的”适况”(Conditioning)处理,主要是对孔壁预先做整理,以增加铜层的覆盖性及其附着力,故知此站对于后来的电镀铜层及焊锡性都有莫大的影响。
1.原理此一整孔适况处理窍门的被发现也是非常偶然的,早期的业者仍秉持着电镀前处理的观念,认为要将板子做好彻底清洁及活化后,才能去做金属化处理。
PTH与电镀铜知识讲座
PTH与电镀铜知识讲座大家好！今天我给大家带来的是关于PTH和电镀铜的知识讲座。
PTH是印刷电路板（Printed Circuit Board, PCB）制作过程中常用的一种技术，而电镀铜是在这个过程中必不可少的一个步骤。
首先，让我们来了解一下PTH的概念。
PTH，即通孔贴装（Plated Through Hole），是电路板上的一种特殊孔洞。
它是在两层电路板之间打孔，然后通过电镀的方式使得两层电路板之间形成电气连接。
PTH的存在为电路的信号传输和组件的安装提供了基础。
接下来，我们来具体了解一下电镀铜的过程。
电镀铜是将铜沉积在PTH孔洞的内壁和PCB表面上的一种技术。
这一过程经过以下几个关键步骤：1. 清洗：在进行电镀之前，需要对PCB进行清洗，去除表面的污垢和油脂，以确保铜层能够牢固地粘附在PCB上。
2. 化学镀膜：接下来将PCB浸泡在含有铜离子的化学溶液中，通过化学反应使得铜离子还原成固态的铜层，覆盖在PCB的表面和PTH孔洞内壁。
3. 电镀：将镀有化学铜的PCB放入电镀槽中，通过电流将铜与化学铜层进行化学反应，使得铜层变得更加均匀和致密。
电镀的时间和电流的大小会影响铜层的厚度和质量。
4. 清洗：最后一步是将电镀完的PCB进行清洗，去除残留的化学物质，以免影响下一步工序的进行。
通过以上的步骤，我们可以得到一块具有高质量电镀铜层的PCB。
PTH和电镀铜的应用广泛，能够满足电子产品对于高速传输、高可靠性和高密度组装的要求。
值得注意的是，在进行PTH和电镀铜的过程中，我们需要严格控制各个参数，比如温度、时间和电流等，以确保得到稳定和一致的产品质量。
同时，在选择电镀铜技术时，我们还需要考虑电流密度、铜层厚度等因素，以满足不同的需求。
总结一下，PTH和电镀铜是电路板制作过程中不可或缺的一部分，它们能够实现电气连接和高密度组装。
通过了解和掌握这些知识，我们能够更好地理解并应用于实际的PCB制作过程中。
谢谢大家的聆听！希望这次的讲座对大家有所帮助。
电镀课制程介绍
除膠渣劑
品 名 :高錳酸鉀 • 目的 ：高錳酸鉀溶液是一種鹼性, 它能打斷樹脂系 統中的鍵結 , 將已膨鬆軟化的樹脂膠渣予以去除 • 控制條件 : 1.溫度 • 2.時間 • 3.濃度 • : 70 ℃ 80 ℃ : 8 分鐘 15分鐘 : Mn+7 : 60 G/L 80 G/L Mn+6 : < 25 G/L
Weight.Loss W 1 W 2( m g) 長 寬 2(cm2 )
1 8. 參考範圍 : 20-60 mg/dm2
六.TROUBLE SHOOTING
除膠不良(Weight Loss 過低)
原
• • • • • •
因
解決方法
• 1. CHECK 基材的Weight Loss • 2. 將溫度或濃度調至正常範圍 • 3. CHECK 浸泡時間 4. 檢查或清洗再生機,並將Sludge撈 起 • 5. 切片觀察 , 要求改善
來料 線 路
去毛頭
二 銅
除膠渣
蝕 刻
MRB
NG板 PTH&一銅 中 檢 修 理
OK板 烘 干 MRB OK板 QC檢驗 NG板 OK板
下制程
一、去毛頭
1.作用及目的
• burr(毛頭、毛邊) : 指鑽孔後孔壁上粉屑或孔口所殘留的銅質 • Deburr(去毛邊) : • 1.指經各種鑽、剪、鋸等加工後，在材料 邊緣會產生毛頭或毛口，需在精細部的機械加工 或化學加工，以除去其所產生的各種小毛病 • 2.在電路板製造中尤指鑽孔後對孔壁或孔口的 整修而言
PTH
目的：鑽孔後非導體的板材孔壁，必 須經金屬化之後才能導電，而得以進 行電鍍銅之增厚。其目的就是要在非 導體的孔壁上，建立一層密實牢固的 銅金屬層。
电镀生产工艺流程(3篇)
第1篇一、引言电镀是一种利用电解原理在金属或非金属表面形成一层均匀、致密、具有一定厚度的金属或合金层的方法。
电镀工艺广泛应用于各个领域，如电子、汽车、轻工、航空航天等。
本文将详细介绍电镀生产工艺流程，包括准备工作、电镀过程、后处理等方面。
二、电镀生产工艺流程1. 准备工作（1）镀件表面处理镀件表面处理是电镀工艺的重要环节，主要包括清洗、除油、酸洗、钝化、活化等步骤。
①清洗：将镀件放入清洗槽中，用超声波或手工清洗，去除表面污物、油脂、尘埃等。
②除油：采用有机溶剂或碱液去除镀件表面的油脂。
③酸洗：用稀硝酸或盐酸溶液去除镀件表面的氧化层。
④钝化：在酸洗后，对镀件进行钝化处理，以防止镀层与基体金属发生电化学反应。
⑤活化：在钝化处理后，对镀件进行活化处理，以提高镀层与基体金属的结合力。
（2）电镀液配制根据镀层要求，配制相应的电镀液。
电镀液主要由主盐、辅助盐、导电盐、pH调节剂、光亮剂等组成。
（3）镀槽准备将镀槽清洗干净，检查槽内是否有异物，确保镀槽符合电镀要求。
2. 电镀过程（1）挂具安装将处理好的镀件安装在挂具上，确保镀件在镀槽内均匀分布。
（2）通电接通电源，调整电流、电压，使镀层厚度达到要求。
（3）镀层形成在电流、电压的作用下，电镀液中的金属离子在镀件表面还原，形成金属镀层。
（4）电镀时间控制根据镀层要求，控制电镀时间，确保镀层厚度均匀。
（5）电镀液维护定期检查电镀液成分，补充消耗的化学药品，保持电镀液稳定性。
3. 后处理（1）清洗电镀完成后，将镀件取出，用去离子水或蒸馏水清洗，去除表面残留的电镀液。
（2）干燥将清洗后的镀件放入干燥箱中，进行干燥处理，去除表面水分。
（3）抛光对镀层进行抛光处理，提高镀层的光亮度和平整度。
（4）检测对电镀产品进行检测，确保镀层质量符合要求。
三、电镀工艺注意事项1. 电镀液稳定性电镀液稳定性是电镀工艺的关键，应定期检查电镀液成分，补充消耗的化学药品，保持电镀液稳定性。
2. 镀层均匀性镀层均匀性是电镀工艺的重要指标，应确保镀件在镀槽内均匀分布，调整电流、电压，使镀层厚度均匀。
电镀(PTH)制程讲解
四、设备的功能作用及要求
1‧阳极移动 阳极移动副度20~25毫米，速度5~45次/分。阴极移动应 与阳极的表面垂直，可提高镀层的均匀性 2‧压缩空气 将液面鼓起3~4cm小于或等于0.08m2/min，空气搅拌不仅 带给镀液的强烈翻动且提供氧气促进溶液中的Cu2+氧化 成Cu+的干扰，避免铜渣的产生、稳定药水的循环及成份 的补给。 3‧过滤：将槽液1~2h/次翻动，净化槽液，使槽液中的有 机杂质及时除去以免污染槽液，影响品质，同时槽液大 量的翻动可调整药水的浓度维持平衡。
F‧速化：作用是剥出铜面及皮膜上的钯胶体一种剥壳剥皮的 作用，使其露出中心钯核来使与下站化铜能进行更好的沉积 反应。 G‧化铜：主要是使孔内金属化，沉上一层薄薄的铜层. 沉铜厚度：15-30U”。
2‧电镀是酸洗、镀铜槽组成
‧酸洗：它的作用是剥除板面氧化层，粗化板面，使镀层牢固 均匀。提供酸性环境进入铜槽，来维持铜槽的稳定性。 ‧ 镀铜：它的作用是：使镀层具有半光泽性、延展性、抗拉 性，增加镀铜厚度最终使线路的导通能力更好。
PI缸 整孔
120L 120L
YC-210 YC-201 SPS
300-500 Ml/l 0.13±0.04N 80±20g/l 1.5-2.5% ≤20 g/l 1.116-1.154 0.6-1.0N 1.116-1.154 0.6-1.0N 80-110% 8-12% 1.5-2.5 g/l 8-12% 4-6% 2-4% 60-90g/l 54-135ml/l 40-60ppm
பைடு நூலகம்1.铜面粗糙
2.铜面发暗
3.板面氧化
1.及时修复设备故障。 2.严格控制板子hold time。
4.铜颗粒
1.钛篮阳极膜生长不良。 2.电镀时超时，长时间低电流电镀。 3.镀铜光泽剂浓度异常。 4.镀铜液异物过多。 5.阳极袋或阳极隔膜破损。
电镀工艺流程讲义
珍珠镍故障及其诊断
一般常见的不良现象和处理方法
不良现象
原因
n 哑度不足
沙镍剂不足
开缸剂不足
硫酸镍含量过低
有机杂质污染
n 光哑不均匀
走位剂不足 PH超出范围 阴极移动速度太快 过滤出水直接向工件
n 出现黑点
沙镍剂过量或 镀液被尘粒等污染 沙镍剂未经稀释 加入镀液中而产生
PPT文档演模板
处理方法
调整沙剂含量 补加开缸剂 提升硫酸镍含量 加活性碳过滤, 重调整添加剂含量
例如作为内部屏蔽层使用。
➢ 塑胶镀层/金属表面喷涂（喷漆、涂装）工艺
PPT文档演模板
电镀工艺流程讲义
•Runner的表面处理技术
这里从塑胶电镀的一些流程和工艺入手, 通过这样的 介绍使大家对表面电镀处理有一个感性的认识。
•电镀常见的工艺过程: 常见的塑胶包括热塑性和热固性的塑 料均可以进行电镀，但需要作不同的活化处理，同时后期的 表面质量也有较大差异，我们一般只电镀ABS或ABS+PC材 质的塑件，有时也利用不同塑胶料对电镀活化要求的不同先 进行双色注塑，之后进行电镀处理，这样由于一种塑胶料可 以活化，另一种无法活化导致局部塑料有电镀效果，达到设 计师的一些设计要求，下面我们主要就ABS材料电镀的一般 工艺过程对电镀的流程作一些介绍。
PPT文档演模板
电镀工艺流程讲义
塑胶电镀
➢ ABS即丙烯腈（acrylonitrile）、丁二烯 （butadiene）及苯乙烯（styrene）三种化合物 的共聚合物的简称。
➢ ABS塑胶比耐高冲击性的聚苯乙烯远为优良, 可以 承载重物, 並作为坚硬的建筑材料, 現在更作为 各种机件、冷冻及汽車工业用品。
• 结合强大的注塑生产能力及高标准、多样化的 表面处理技术。我们努力为提供客户更为增值的产 品。
化学基础3 PTH部分
3. PTH 的详细的流程
膨松 去钻污 中和
除油
微蚀
预浸
活化
加速
沉铜
3.2.1
膨松
膨松孔内树脂、降低树脂聚合物间的键合能，使其形成疏 松的结构，以利于KMnO4咬蚀成微观粗糙的表面。
3.2.2 去钻污
高锰酸钾的强氧化性，在高温及强碱的条件下， 与树脂发生化学反应，而分解溶去 主反应：C（树脂）+4MnO4-+4OH- →CO2 +4MnO42-+2H2O 副反应1：2MnO4-+2OH- →2MnO42- +½ O2 + H2O 副反应2：MnO42-+ H2O →MnO2+ 2OH- + ½ O2
Cu + S2O82- + H2SO4→ CuSO4 + 2HSO4-
3.2.6预浸
1、防止板子带杂质污物进入昂贵的钯缸； 2、防止板面太多的水量带入钯槽而导致局 部水解而聚沉
3.2.7
活化
使孔壁吸附上胶体钯SnPd7Cl16，经过水洗 后使SnCl2发生水解反应，生成Sn（OH） Cl，这样连同钯核一起沉积到板面和孔壁 上。 注：氧气会破坏SnCl2形成沉淀，所以活化 缸禁止打气，不允许过滤泵漏气。
5.3 背光级数 背光级数是反映沉铜效果的最直接的参数，沉铜效果越好，背 光级数越高，因此必须保证背光级数在较高的水平下的稳定， 才能获得良好的沉铜效果。背光的不稳定主要与以下几个因素 相关 化学沉铜缸药水组分失调 活化液浓度低（效果差） 加速过度 去钻污过度 钻孔内层断裂或剥离 孔内气泡去除不尽 沉铜速率低 5.4 咬蚀量 咬蚀量是反映去钻污程度的一个最重要的参数，咬蚀量必 须适中，过大引起沉铜效果差，钉头等缺陷，咬蚀量小，引起 内外层短路，以及可靠性差等问题，咬蚀量的大小与高锰酸钾 锰酸钾 氢氧化钠等药水的浓度，再生器效果，温度等因素密 切相
