电镀车间工艺流程图一、概述电镀是一种常见的表面处理工艺，通过在金属表面形成一层金属或合金的薄膜，可以提高材料的耐腐蚀性、美观性和机械性能。

电镀车间工艺流程图是对电镀车间中各个工艺环节的流程进行图示，以便于工作人员了解整个电镀过程的顺序和各个环节之间的关系。

二、工艺流程图以下是一个典型的电镀车间工艺流程图，包括了常见的电镀步骤和相关设备。

1. 准备工作a. 清洗工件：将待镀件进行清洗，去除表面的油污、灰尘等杂质。

b. 酸洗工件：使用酸性溶液对工件进行酸洗，去除表面的氧化层和锈蚀物。

c. 钝化处理：对工件进行钝化处理，增加工件表面的耐腐蚀性。

2. 镀前处理a. 确定镀层材料：根据工件的要求和应用环境，选择适合的镀层材料。

b. 表面处理：对工件进行机械或化学处理，以提高镀层附着力。

c. 预处理：对工件进行预处理，如除油、除锈等。

3. 镀层过程a. 镀液配制：根据镀层材料的要求，配制合适的镀液。

b. 镀液调节：调节镀液的温度、PH值、浓度等，以确保镀层质量稳定。

c. 电解槽设置：设置电解槽的电流、电压、时间等参数。

d. 镀层过程：将工件浸入镀液中，通过电流的作用，在工件表面形成金属镀层。

4. 镀后处理a. 清洗工件：将镀好的工件进行清洗，去除表面的残留镀液。

b. 干燥处理：对工件进行干燥处理，以防止水分对镀层的影响。

c. 检验：对镀层进行质量检验，如厚度、附着力、外观等。

d. 包装：对合格的镀件进行包装，以便运输和保护。

5. 设备维护a. 清洗设备：定期对电镀设备进行清洗和维护，以保证设备的正常运行。

b. 更换镀液：根据镀液的使用寿命和质量要求，定期更换镀液。

c. 检修设备：定期对电镀设备进行检修和维护，以延长设备的使用寿命。

三、数据示例以下是一个电镀车间工艺流程图的数据示例，仅供参考。

1. 准备工作a. 清洗工件：使用清洗液清洗工件，去除表面杂质。

b. 酸洗工件：使用硫酸酸洗液酸洗工件，去除氧化层。

c. 钝化处理：使用钝化剂对工件进行钝化处理。

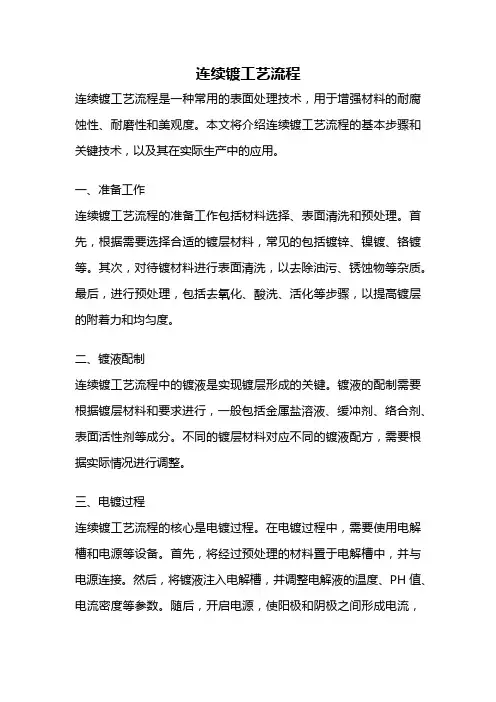

连续镀工艺流程连续镀工艺流程是一种常用的表面处理技术，用于增强材料的耐腐蚀性、耐磨性和美观度。

本文将介绍连续镀工艺流程的基本步骤和关键技术，以及其在实际生产中的应用。

一、准备工作连续镀工艺流程的准备工作包括材料选择、表面清洗和预处理。

首先，根据需要选择合适的镀层材料，常见的包括镀锌、镍镀、铬镀等。

其次，对待镀材料进行表面清洗，以去除油污、锈蚀物等杂质。

最后，进行预处理，包括去氧化、酸洗、活化等步骤，以提高镀层的附着力和均匀度。

二、镀液配制连续镀工艺流程中的镀液是实现镀层形成的关键。

镀液的配制需要根据镀层材料和要求进行，一般包括金属盐溶液、缓冲剂、络合剂、表面活性剂等成分。

不同的镀层材料对应不同的镀液配方，需要根据实际情况进行调整。

三、电镀过程连续镀工艺流程的核心是电镀过程。

在电镀过程中，需要使用电解槽和电源等设备。

首先，将经过预处理的材料置于电解槽中，并与电源连接。

然后，将镀液注入电解槽，并调整电解液的温度、PH值、电流密度等参数。

随后，开启电源，使阳极和阴极之间形成电流，金属离子在阴极上还原，并逐渐沉积形成镀层。

四、后处理连续镀工艺流程的最后一步是后处理。

在电镀完成后，需要对镀层进行清洗、烘干和检验。

清洗的目的是去除余留在镀层上的镀液和杂质，可以使用水洗、酸洗等方法。

烘干是为了去除水分，防止镀层脱落。

最后，对镀层进行检验，包括外观检查、厚度测量、附着力测试等，以确保镀层质量符合要求。

连续镀工艺流程的应用广泛，涵盖了许多领域。

在制造业中，连续镀工艺常用于汽车、家电、建筑材料等产品的表面处理，以提高其耐用性和美观度。

在电子行业中，连续镀工艺可用于电路板的镀铜和保护，以提高电路的稳定性和可靠性。

此外，连续镀工艺还可以用于制备光学薄膜、防腐蚀涂层等。

总结起来，连续镀工艺流程是一种重要的表面处理技术，通过准备工作、镀液配制、电镀过程和后处理等步骤，可以实现对材料表面的改性和保护。

随着科技的发展，连续镀工艺流程在各个领域的应用将会越来越广泛，为产品的品质提升和创新提供了强有力的支持。

电镀工艺的基本流程ppt下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电镀工艺的基本流程详解一、引言电镀，是一种利用电解原理在物体表面沉积金属或合金的过程，广泛应用于制造业中，以增强材料的耐腐蚀性、美观性或改善其导电性能。

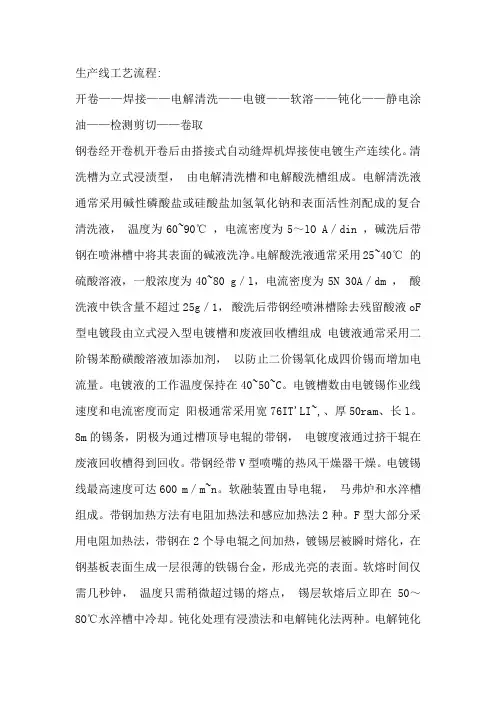

生产线工艺流程:开卷——焊接——电解清洗——电镀——软溶——钝化——静电涂油——检测剪切——卷取钢卷经开卷机开卷后由搭接式自动缝焊机焊接使电镀生产连续化。

清洗槽为立式浸渍型，由电解清洗槽和电解酸洗槽组成。

电解清洗液通常采用碱性磷酸盐或硅酸盐加氢氧化钠和表面活性剂配成的复合清洗液，温度为60~90℃，电流密度为5～lO A／din ，碱洗后带钢在喷淋槽中将其表面的碱液洗净。

电解酸洗液通常采用25~40℃的硫酸溶液，一般浓度为40~80 g／l，电流密度为5N 30A／dm ，酸洗液中铁含量不超过25g／1，酸洗后带钢经喷淋槽除去残留酸液oF 型电镀段由立式浸入型电镀槽和废液回收槽组成电镀液通常采用二阶锡苯酚磺酸溶液加添加剂，以防止二价锡氧化成四价锡而增加电流量。

电镀液的工作温度保持在40~50~C。

电镀槽数由电镀锡作业线速度和电流密度而定阳极通常采用宽76IT'LI~,、厚50ram、长l。

8m的锡条，阴极为通过槽顶导电辊的带钢，电镀度液通过挤干辊在废液回收槽得到回收。

带钢经带V型喷嘴的热风干燥器干燥。

电镀锡线最高速度可达600 m／m~n。

软融装置由导电辊，马弗炉和水淬槽组成。

带钢加热方法有电阻加热法和感应加热法2种。

F型大部分采用电阻加热法，带钢在2个导电辊之间加热，镀锡层被瞬时熔化，在钢基板表面生成一层很薄的铁锡台金，形成光亮的表面。

软熔时间仅需几秒钟，温度只需稍微超过锡的熔点，锡层软熔后立即在50～8O℃水淬槽中冷却。

钝化处理有浸溃法和电解钝化法两种。

电解钝化处理采用的钝化液通常是重铬酸钠或铬酸水溶液，将带钢作为阴极，在浓度为约aog／l的重铬酸钠溶液内进行钝化处理，pH值为3～5，温度为45~85℃，阴极电流密度为4～1OA／din 。

钝化膜能防止镀锡板在运输和储存期间的腐蚀，能改善漆层的结台力及对亚硫酸盐腐蚀的耐久性，并且不会妨碍焊接操作。

涂油装置采用静电涂油法。

油腊种类通常是食品包装中允许使用的二辛基癸二酸脂或乙酰基三丁基柠檬酸脂。

电镀车间工艺流程图一、工艺流程图概述电镀车间是一种常见的表面处理工艺，用于增加金属零件的耐腐蚀性、装饰性和导电性。

本文将详细介绍电镀车间的工艺流程图，包括准备工作、前处理、电镀处理、后处理等环节。

二、准备工作1. 设备准备：确保电镀车间的设备完好，并进行必要的维修和保养。

2. 原材料准备：准备所需的金属材料、电镀液、电解液等。

3. 人员准备：安排合适的人员进行操作，并确保他们具备相关的技能和经验。

三、前处理1. 清洗：将待电镀的金属零件进行清洗，去除表面的油污、灰尘等杂质。

2. 酸洗：使用酸性溶液对金属零件进行酸洗，去除表面的氧化层和锈蚀。

3. 洗净：将酸洗后的金属零件进行充分的清洗，确保表面干净无杂质。

四、电镀处理1. 阴极处理：将金属零件作为阴极，放置在电镀槽中。

2. 电镀液配制：根据不同的金属材料和要求，配制合适的电镀液。

3. 电镀：将电镀液注入电镀槽中，通过电流使金属离子在金属零件表面析出形成镀层。

4. 电镀时间控制：根据需要的镀层厚度和质量要求，控制电镀时间。

5. 电镀液循环：保持电镀液的循环，确保电镀过程的稳定性和均匀性。

五、后处理1. 清洗：将电镀后的金属零件进行清洗，去除表面的电镀液残留。

2. 烘干：将清洗后的金属零件进行烘干，去除水分。

3. 检验：对电镀后的金属零件进行质量检验，包括镀层的厚度、均匀性和附着力等指标。

4. 包装：将合格的电镀零件进行包装，以防止污染和损坏。

六、安全注意事项1. 操作人员必须佩戴防护设备，如手套、护目镜等。

2. 严格遵守操作规程，禁止随意调整设备参数。

3. 定期检查设备的安全性能，确保电镀车间的安全运行。

4. 废液和废气的处理必须符合环保要求，防止对环境造成污染。

以上即为电镀车间工艺流程图的详细说明，通过准备工作、前处理、电镀处理和后处理等环节，可以实现金属零件的电镀加工。

在操作过程中，务必注意安全事项，并遵循环保规定，以确保工艺过程的质量和环境的安全。

电镀车间工艺流程图电镀车间是一种常见的表面处理工艺，用于给金属制品增加耐腐蚀性、装饰性和改善机械性能。

下面是电镀车间的工艺流程图，详细介绍了电镀车间的各个步骤和相关设备。

1. 准备工作在进行电镀之前，需要进行准备工作，包括清洗金属制品表面，去除油脂、灰尘和其他杂质。

常用的清洗方法包括碱洗、酸洗和电解洗。

2. 防腐处理在准备工作完成后，金属制品需要进行防腐处理，以增加其耐腐蚀性。

常用的防腐处理方法包括磷化、镀锌和喷涂防腐漆。

3. 阳极处理阳极处理是电镀车间的关键步骤之一，它用于在金属制品表面形成一层细小的阳极氧化膜，以改善其表面性能。

阳极处理通常使用硫酸、草酸或者磷酸作为电解液，通过施加电流使金属制品成为阳极。

4. 电镀电镀是电镀车间的核心工艺，它通过在金属制品表面沉积一层金属薄膜，改善其外观、耐腐蚀性和机械性能。

常用的电镀方法包括镀铬、镀镍、镀锌和镀铜等。

电镀过程中需要控制电流密度、温度和电解液的成份，以获得所需的镀层质量。

5. 清洗在电镀完成后，金属制品需要进行清洗，以去除残留的电解液和其他杂质。

清洗方法包括水洗、酸洗和电解洗。

6. 干燥清洗完成后，金属制品需要进行干燥，以去除表面的水分。

常用的干燥方法包括自然风干、热风干和烘箱干燥。

7. 检验最后一步是对电镀完成的金属制品进行检验，以确保其质量符合要求。

常用的检验方法包括外观检查、厚度测量和耐腐蚀性测试。

以上是电镀车间的工艺流程图，每一个步骤都是非常关键的，任何一个环节浮现问题都可能影响最终的产品质量。

因此，在电镀车间操作过程中，需要严格遵守操作规程，确保每一个步骤的操作正确和稳定。

此外，还需要定期维护和检修设备，以保证其正常运行和长期稳定性。

值得注意的是，电镀车间的工艺流程和具体设备配置可能因不同的产品和要求而有所差异，上述流程仅供参考。

在实际应用中，需要根据具体情况进行调整和优化，以达到最佳的电镀效果。

电镀车间工艺流程图一、工艺流程概述电镀车间是一种常见的表面处理工艺，用于给金属制品提供保护、美观和功能性。

本文将详细介绍电镀车间的工艺流程，并给出相应的工艺流程图。

二、工艺流程图下面是电镀车间的工艺流程图：1. 准备工作- 检查设备和材料的完整性和可用性。

- 准备所需的化学药剂和电镀液。

- 清洁金属制品，去除表面的油脂、灰尘等杂质。

2. 预处理- 酸洗：将金属制品浸入酸性溶液中，去除表面的氧化物和锈蚀物。

- 碱洗：将金属制品浸入碱性溶液中，去除酸洗后残留的酸性物质。

- 清洗：用清水冲洗金属制品，去除碱洗液的残留物。

3. 镀层处理- 底层镀：将金属制品浸入含有底层金属的电镀液中，形成一层薄薄的金属底层，提高附着力。

- 主镀：将金属制品浸入含有所需金属的电镀液中，通过电解作用，在金属制品表面形成一层均匀、致密的金属镀层。

- 中间层镀（可选）：根据需要，可以进行中间层的电镀，以增加镀层的特殊性能。

- 上层镀：将金属制品浸入含有上层金属的电镀液中，形成一层保护性的上层镀层，提高耐腐蚀性和美观度。

4. 后处理- 清洗：用清水冲洗金属制品，去除电镀液的残留物。

- 烘干：将金属制品置于烘干设备中，去除表面的水分。

- 检查：对电镀后的金属制品进行外观检查，确保镀层质量符合要求。

- 包装：将电镀后的金属制品进行包装，以防止镀层受损。

三、注意事项1. 操作人员应戴上防护手套、护目镜等个人防护装备，避免接触有害化学物质。

2. 严格按照工艺流程进行操作，避免操作失误导致镀层质量下降。

3. 定期检查设备的运行状况，确保设备正常工作。

4. 严格控制电镀液的浓度、温度和pH值，以保证镀层质量的稳定性。

5. 定期清洗和维护设备，防止设备污染影响电镀质量。

6. 合理使用化学药剂，避免浪费和环境污染。

以上就是电镀车间的工艺流程及相应的工艺流程图。

电镀车间的工艺流程严格按照该流程进行操作，能够保证镀层质量的稳定和一致性。

同时，操作人员需要注意安全和环境保护，确保工作的顺利进行。
