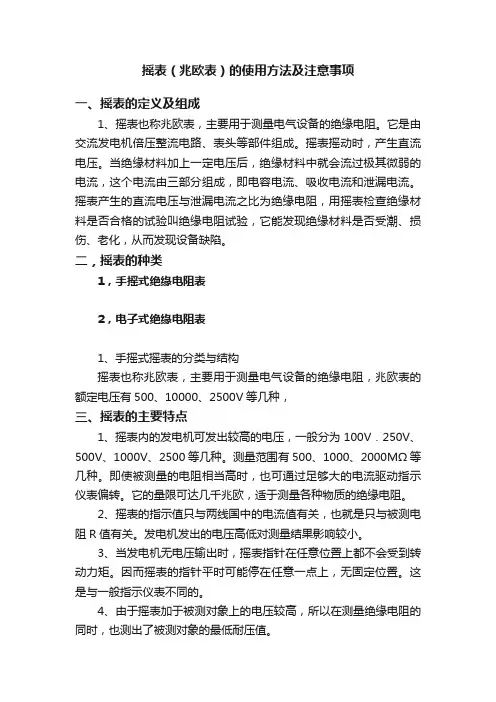

摇表（兆欧表）的使用方法及注意事项一、摇表的定义及组成1、摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。
它是由交流发电机倍压整流电路、表头等部件组成。
摇表摇动时，产生直流电压。
当绝缘材料加上一定电压后，绝缘材料中就会流过极其微弱的电流，这个电流由三部分组成，即电容电流、吸收电流和泄漏电流。
摇表产生的直流电压与泄漏电流之比为绝缘电阻，用摇表检查绝缘材料是否合格的试验叫绝缘电阻试验，它能发现绝缘材料是否受潮、损伤、老化，从而发现设备缺陷。
二，摇表的种类1，手摇式绝缘电阻表2，电子式绝缘电阻表1、手摇式摇表的分类与结构摇表也称兆欧表，主要用于测量电气设备的绝缘电阻，兆欧表的额定电压有500、10000、2500V等几种，三、摇表的主要特点1、摇表内的发电机可发出较高的电压，一般分为100V．250V、500V、1000V、2500等几种。
测量范围有500、1000、2000MΩ等几种。
即使被测量的电阻相当高时，也可通过足够大的电流驱动指示仪表偏转。
它的量限可达几千兆欧，适于测量各种物质的绝缘电阻。
2、摇表的指示值只与两线国中的电流值有关，也就是只与被测电阻R值有关。
发电机发出的电压高低对测量结果影响较小。
3、当发电机无电压输出时，摇表指针在任意位置上都不会受到转动力矩。
因而摇表的指针平时可能停在任意一点上，无固定位置。
这是与一般指示仪表不同的。
4、由于摇表加于被测对象上的电压较高，所以在测量绝缘电阻的同时，也测出了被测对象的最低耐压值。
四、兆欧表使用方法：1、兆欧表的选择：兆欧表的测量电压，应根据被测电气设备的额定电压来选择500V以下的设备，选用500V或1000V的兆欧表，额定电压在500V以上的设备，应选用1000V或2500V的兆欧表。
2、使用前的检查：兆欧表使用时，要放置平稳，同时要检查偏转情况先将兆欧表端钮开路，摇动手柄达到发电机的额定转速，观察指针是否指到＂∞'处；然后将“地”和＂线”端钮短接，缓缓摇动手柄（注意：不可过快，以免损坏测量机构），观察指针是否指＂0°，如指针指示不对，则需调修后再使用。

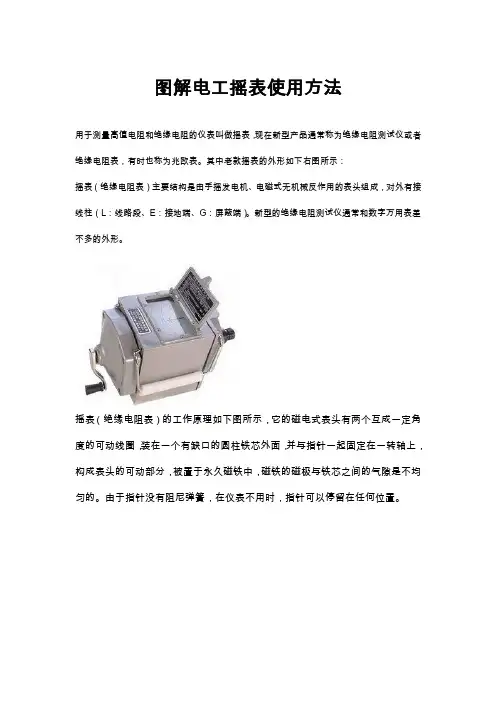

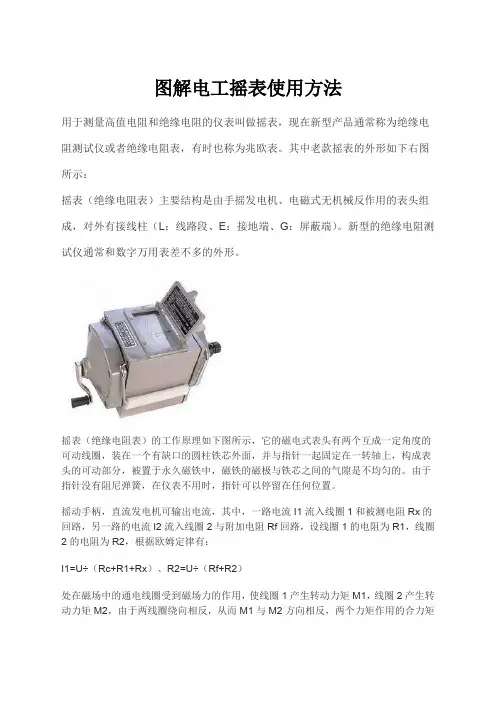

图解电工摇表使用方法用于测量高值电阻和绝缘电阻的仪表叫做摇表，现在新型产品通常称为绝缘电阻测试仪或者绝缘电阻表，有时也称为兆欧表。
其中老款摇表的外形如下右图所示:摇表（绝缘电阻表）主要结构是由手摇发电机、电磁式无机械反作用的表头组成，对外有接线柱（L:线路段、E：接地端、G：屏蔽端)。

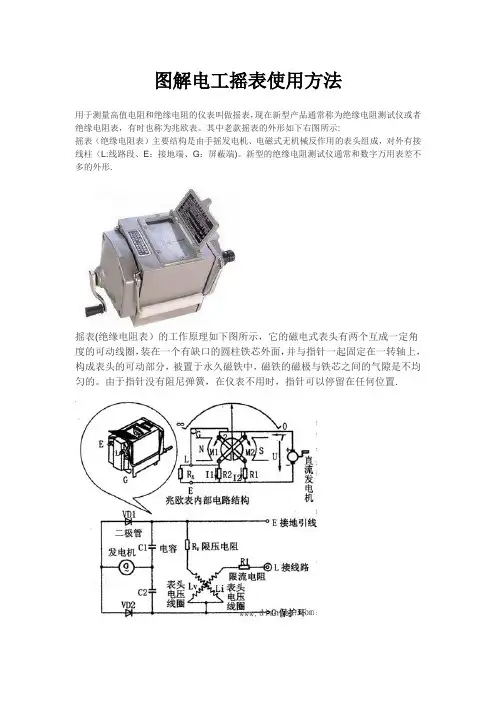

新型的绝缘电阻测试仪通常和数字万用表差不多的外形.摇表(绝缘电阻表）的工作原理如下图所示，它的磁电式表头有两个互成一定角度的可动线圈，装在一个有缺口的圆柱铁芯外面，并与指针一起固定在一转轴上，构成表头的可动部分，被置于永久磁铁中，磁铁的磁极与铁芯之间的气隙是不均匀的。
由于指针没有阻尼弹簧，在仪表不用时，指针可以停留在任何位置.摇动手柄，直流发电机可输出电流，其中，一路电流I1流入线圈1和被测电阻Rx的回路,另一路的电流I2流入线圈2与附加电阻Rf回路，设线圈1的电阻为R1，线圈2的电阻为R2，根据欧姆定律有：I1=U÷（Rc+R1+Rx)、R2=U÷(Rf+R2）处在磁场中的通电线圈受到磁场力的作用，使线圈1产生转动力矩M1，线圈2产生转动力矩M2，由于两线圈绕向相反，从而M1与M2方向相反,两个力矩作用的合力矩使指针发生偏转。
在M1=M2时，指针静止不动,这时指针所指出的就是被测设备的绝缘电阻值。
当Rx断开时（即X=∞（无穷大）），I1=0，M1=0，指针在M2的作用下向左偏转,最后指向标尺度Rx=∞处，若将Rx短接（即Rx=0)，此时I1最大,M1最大，使指针顺时针方向偏转,指针指到标尺度的Rx=0处。
根据此原理可以检验摇表的好坏。
首先说下摇表的选用，对于额定电压500伏一下的设备，选用500伏或1000伏的摇表（兆欧表），额定电压在500伏以上的选用1000伏～2500伏的兆欧表。
摇表的使用方法摇表（兆欧表)有三个测量端钮，一个线路端钮（L)，另一个是接地端钮（E），还有一个为屏蔽端钮（G）。
图解电工摇表使用方法用于测量高值电阻和绝缘电阻的仪表叫做摇表，现在新型产品通常称为绝缘电阻测试仪或者绝缘电阻表，有时也称为兆欧表。
其中老款摇表的外形如下右图所示：摇表（绝缘电阻表）主要结构是由手摇发电机、电磁式无机械反作用的表头组成，对外有接线柱（L：线路段、E：接地端、G：屏蔽端）。
新型的绝缘电阻测试仪通常和数字万用表差不多的外形。
摇表（绝缘电阻表）的工作原理如下图所示，它的磁电式表头有两个互成一定角度的可动线圈，装在一个有缺口的圆柱铁芯外面，并与指针一起固定在一转轴上，构成表头的可动部分，被置于永久磁铁中，磁铁的磁极与铁芯之间的气隙是不均匀的。
由于指针没有阻尼弹簧，在仪表不用时，指针可以停留在任何位置。
摇动手柄，直流发电机可输出电流，其中，一路电流I1流入线圈1和被测电阻Rx的回路，另一路的电流I2流入线圈2与附加电阻Rf回路，设线圈1的电阻为R1，线圈2的电阻为R2，根据欧姆定律有：I1=U÷（Rc+R1+Rx）、R2=U÷（Rf+R2）处在磁场中的通电线圈受到磁场力的作用，使线圈1产生转动力矩M1，线圈2产生转动力矩M2，由于两线圈绕向相反，从而M1与M2方向相反，两个力矩作用的合力矩使指针发生偏转。
在M1=M2时，指针静止不动，这时指针所指出的就是被测设备的绝缘电阻值。
当Rx断开时（即X=∞（无穷大）），I1=0，M1=0，指针在M2的作用下向左偏转，最后指向标尺度Rx=∞处，若将Rx短接（即Rx=0），此时I1最大，M1最大，使指针顺时针方向偏转，指针指到标尺度的Rx=0处。
根据此原理可以检验摇表的好坏。
首先说下摇表的选用，对于额定电压500伏一下的设备，选用500伏或1000伏的摇表（兆欧表），额定电压在500伏以上的选用1000伏~2500伏的兆欧表。
摇表的使用方法摇表（兆欧表）有三个测量端钮，一个线路端钮（L），另一个是接地端钮（E），还有一个为屏蔽端钮（G）。
