学习任务五 制动摩擦片、制动盘的检查和更换参考幻灯片

  • 格式：ppt
  • 大小：10.70 MB
  • 文档页数：16

下载文档原格式

  / 16

合集下载

学习任务五制动摩擦片制动盘的检查和更换

学习任务五制动摩擦片制动盘的检查和更换

整理课件
20
引导问题8 怎样正确拆装、检查前制动摩擦片
一、拆卸 （1）在车辆举升前用19mm套筒
和扭力扳手或轮胎螺栓专用套 筒预松车轮固定螺栓。 （2)在确保车辆固定无误的条件 下举升车辆，举升至合适高度 停止，举升机保险落锁。 （3)拆卸前车轮
整理课件
21
引导问题8 怎样正确拆装、检查前制动摩擦片---拆卸
整理课件
39
引导问题12 怎样规范地检查轿车前盘式制动器工作状况？
2.检查制动盘跳动 量 （1）在工作台上 组装磁性表座。 （2）将磁性表座 固定在减震器上。
整理课件
40
引导问题12 怎样规范地检查轿车前盘式制动器工作状况？
2.检查制动盘跳动量 （3）安装百分表，表头应距制 动盘边10mm，且百分表表头与 制动盘垂直。
，
行驶里程
，
发动机型号及排量
，
车辆识别代号（ＶＮ）
制动系布置形式：前 后
钳盘式制动器制动卡钳类型：
。 。
。
➢ 提示：生产 年份、发动 机型号及排 量、识别代 码等信息可 看汽车的铭 牌；制动系 相关信息可
参考维修手 册。
整理课件
19
引导问题7 作业前的准备工作有哪些
➢ （１）车辆进入工位前，清洁工位，准备好相关的工 具、量具及材料。
（1）安装制动 卡钳。 用10mm内六角 套筒和棘轮扳 手拧紧制动卡 钳固定螺栓， 拧紧力矩为 105N·m。
整理课件
33
引导问题9 怎样规范地拆装前制动卡钳 ---安装
（2）连接制动油管接头或制动软 管接头。 （3）旋入制动卡钳滑销螺栓（必 须涂防松胶），并用27N•m的力矩 拧紧。 （4）安装车轮，待车轮降到地面 后用90N.m力矩拧紧。 （5）对制动管路进行排气；检查 制动液液面，必要时补充。（见学 习任务一） 3、清理工具、量具，收回防护五 件套，现场清洁。

盘式车轮制动器的检修ppt课件

盘式车轮制动器的检修ppt课件

小结
1、盘式制动器的分类与构造； 2、盘式制动器的分解； 3、盘式制动器的检修； 4、盘式制动器的安装
2、制动块的检修
1）制动块应无开裂、翘起现象； 2）检查制动块的厚度，应不小于极限值，否则更换。
四、盘式制动器的安装
1）安装新制动块前，可将活塞推回一定距离； 2）安装活塞时，要涂抹适宜的制动润滑剂； 3）装复后，用力踏动踏板两次，使制动衬片就位； 4）检查制动盘运转阻力是否过大； 5）添加制动液至适宜高度； 6）安装完毕后，要对液压系统放气。
学习指南
1 盘式制动器的构造 2 盘式制动器的分解 3 盘式制动器的检修 4 盘式制动器的安装
一、盘式制动器的分类与构造
分类
a、定钳盘式制动器 钳盘式制动器Leabharlann b、浮钳盘式制动器全盘式制动器
二、盘式制动器的分解 钳盘式制动器的拆装（观看视频）
三、盘式制动器的检修
1、制动盘的检修 2、制动块的检修
1、制动盘的检修
1）制动盘不得有裂纹，否则应更换； 2）制动盘的工作表面有轻微锈斑、划痕和沟槽，可用 砂纸打磨清除； 3）制动盘工作表面如有严重磨损或划痕，可以车削， 但车削后的厚度应不小于规定极限值 （如桑塔纳磨损极限为17.8mm） 4）车削后，距离外缘10mm处测量 端面圆跳动量，应<0.1mm

盘式制动器检修最终版.ppt

盘式制动器检修最终版.ppt

一位制动液工程师说，在山区道路
和高速路上，或者在高温条件下开
车连续急刹车时，制动系统的温度
会急速上升，达到200℃的情况经常
可见，因此我国在制定刹车油标准
时，参照了国际惯例，规定沸点必
须不低于205℃。
.精品课件.
8
任务一 制动液的检查与更换
知识准备
劣质刹车油为何会刹车失灵？
刹车油的另一重要技术要求是运动 粘度，也就是在低温状态下刹车油
.精品课件.
25
千分尺读数1
.精品课件.
26
千分尺读数2
.精品课件.
27
制动液
制动液每隔2年或超过5万公里必须更换； 不可混用不同型号的制动液。
.精品课件.
28
五、安装步骤
前轮盘式制动器的安装与拆卸顺序相反, 装配时应注意以 下几点
1.制动钳支架紧固螺栓的拧紧力矩 为70N・ｍ；制动钳壳体紧固螺栓拧紧力矩40N.m 2.车轮螺栓的拧紧力矩为110N・ｍ。
建议最好每月都检查一次制动液.制动
液一般两年或者4万公里必须强制性更Biblioteka 换一次 。.精品课件.
6
任务一 制动液的检查与更换
知识准备
.精品课件.
7
任务一 制动液的检查与更换
知识准备
劣质刹车油为何会刹车失灵？如果 是劣质制动液，那么它的耐高温性 是不行的，即在高温下容易汽化， 在制动系的管路里面形成气泡，阻 碍制动液流传到位，压力就不足， 因为气体，就是压缩系数比液体的 要大很多，在这种情况下一脚刹车 踩下去，就很可能没有刹车。
有无裂纹或损坏； 检查制动钳安装支架有无变形或损坏；
.精品课件.
20
四、检修内容
3、制动钳总成的检修

盘式制动器的检查ppt

盘式制动器的检查ppt
经修理人员检查，判断是制动器出现了问题。
制动盘与刹车片厚度标准
标准厚度10mm或14mm 极限：5或7mm
制动盘 经修理人员检查，判断是制动器出现了问题。
实心盘 标准：20mm 极限：18mm 标准厚度10mm或14mm 极限：5或7mm
实心盘 有一个车主过来反应，制动距离变长。
标准厚度10mm或14mm 极限：5或7mm
标准：22mm 标准：20mm
极限：20mm 极限：18mm
刹车片检查
标准厚度10mm或14mm 极限：或7mm课后总结• 1.制动盘的分类 • 2.制动盘与刹车片厚度标准 • 3.刹车片与制动盘检查
通风盘
实心盘
检查标准
实心盘 标准：20mm 极限：18mm 通风盘 标准：22mm 极限：20mm 实心盘 标准：20mm 极限：18mm 实心盘 标准：20mm 极限：18mm 实心盘 标准：20mm 极限：18mm 标准厚度10mm或14mm 极限：5或7mm
通风盘 实心盘 标准：20mm 极限：18mm

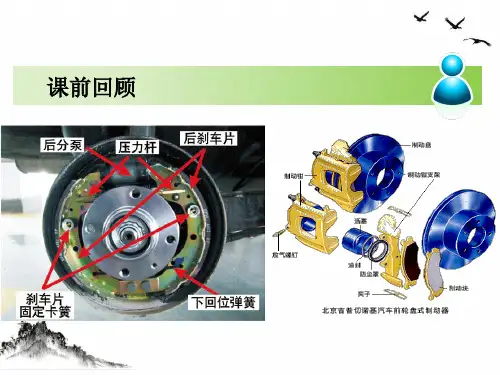

课前回顾
案例导入
有一个车主过来反应，制动距离变 长。经修理人员检查，判断是制动 器出现了问题。
准备工具
游标卡尺
外径千分尺
制动盘分类
经实修心理 盘人标员准检：查2，0m判m断是制极动限器：出1现8m了m问题。 实标心准盘 厚度标10准m：m或201m4mmm 极极限限：：51或8m7mm 标实准心厚 盘度标10准m：m或201m4mmm 极极限限：：51或8m7mm 有制一动个 盘车与主刹过车来片反厚应度，标制准动距离变长。 通实风心盘 标标准准：：2202mmmm 极极限限：：1280mmmm 实心盘 标准：20mm 极限：18mm 实 标心准盘厚度标10准m：m或201m4mmm 极极限限：：51或8m7mm 通标风准盘 厚度1标0m准m：或221m4mmm 极极限限：：52或07mmmm 实标心准盘 厚度标10准m：m或201m4mmm 极极限限：：51或8m7mm 经通修风理 盘人员标检准查：，22判m断m 是制极动限器：出2现0m了m问题。 经有修一理 个人车员主检过查来，反判应断，是制制动动距器离出变现长了。问题。 标制准动厚 盘度与1刹0车mm片或厚1度4m标m准 极限：5或7mm 标通准风厚 盘度1标0m准m：或221m4mmm 极极限限：：52或07mmmm 标 经准修厚理度 人1员0检mm查或，1判4m断m是制极动限器：出5或现7了m问m题。 制经动修盘 理与人刹员车检片查厚，度判标断准是制动器出现了问题。

盘式制动器摩擦片的检修与更换说课PPT学习教案

盘式制动器摩擦片的检修与更换说课PPT学习教案

会计学
1
说课内容
教任 材务 分设 析计 教学组织 教法学法 教学过程 教学反思
第1页/共39页
任务设计：教材地位作用
汽车检测与维修专业核心课程 《汽车底盘构造与维修》 课程类型：一体化课程 中国劳动社会保障出版社
学生学习资料 教师教学依据
第2页/共39页
任务设计：教材地位作用
《汽车底盘构造与维修》 案例：制动不良、制动跑偏 教材特点：按“工学结合、 任务驱动”的要求编排，内
教学过程：评价
第32页/共39页
教学过程：总结
类型
作用
今天你学到了什么？
结构
理 论 知 识
专 业 技 能
职 业 素 养
工作原理
故障诊断
第33页/共39页
教学过程：任务拓展
制动管路堵塞 制动总泵皮碗发涨 总泵弹簧弹力减弱或折断 制动钳导向销卡滞
制动分泵活塞回位不良
检查制动管路 拆检制动总泵 拆检制动器
网络资 源
教学过程：教学环节与时间分配
2分钟
安全教 育
3分钟
案例引 入
80分钟
任务实 施
5分钟
任务拓 展
资讯 计划 决策
25分钟 10分钟 5分钟
实施 检查 评估
35分钟 5分钟
第15页/共39页
教学过程：安全规范教育
★ 考勤 装
★服
★设备
★
口号
第16页/共39页
教学过程：播放视频 引出任务
视频： 服务顾问与张先生对话
项目教学法
充分调动学生的学习热情和学 习积极性。
情景陶冶法
将枯燥抽象的理论知识变得生动 形象、简单易懂。
第9页/共39页

盘式制动器检修PPT课件

盘式制动器检修PPT课件

ppt精选版
3
浮钳式制动器
ppt精选版
4
制动液
知识准备
汽车制动液
制动液又称刹车油，是制动系统制动不 可缺少的部分，而在制动系统之中，它 是作为一个力传递的介质，因为液体是 不能被压缩的，所以从总泵输出的压力 会通过制动液直接传递至分泵之中。
制动液分为HZY3、HZY4、HZY5。分 别对应国际上的DOT3、DOT4、 DOT5 。
制动片更换后，一定要踩几脚刹车， 以消除蹄片与制动盘的间隙，造成 第一脚没刹车，易出现事故；需磨 合200公里方能达到最佳的制动效 果，刚换的蹄片须谨慎行驶。更换 刹车片时要尽可能使用与旧刹车片
具有相同的材质。
ppt精选版
24
制动块摩擦片磨损报警装置
a)新制动摩擦块
b)磨损到极限位置的制动摩擦块
的流动性。当把两种不同的刹车油
放进零下40℃的低温浴中，12分钟 后，合格的刹车油仍然可以正常流
动，而劣质的刹车油则结了冰。结
冰会导致一种什么样的后果呢？制
动系就完全凝固了，制动液凝固起
不到液压的作用了，踩下去之后刹
车基本上踩不动了。因为结冰体积
膨胀之后憋爆了制动的管子，制动
的管线，产生更严重的后果。它会导
任务实施
制动液的检查、添加与更换
①一人进入驾驶室，关闭车门，降落 车窗玻璃，放松驻车制动杆。
②一人将车辆举升至合适高度，锁止 举升机。
③取下右后车轮制动轮缸放气阀上的 防尘帽，将塑料软管一端插入制动轮 缸放气阀上，另一端插入接油器中。
④)一人使用专用扳手拧松制动轮缸 上的放气阀，一人开始踩踏制动踏板。
制动液级别越高，安全保障性越好。一
般情况下，微型、中低档汽车适宜选取

学习任务五制动摩擦片制动盘的检查和更换ppt课件

学习任务五制动摩擦片制动盘的检查和更换ppt课件
10
常见轿车维护周期
引导问题3 一般轿车制动摩擦片、制动盘的维护里程或时间
车型 爱丽舍
捷达 桑塔纳
定期维护里程或时间 15000km或12个月 40000km 40000km
11
引导问题3 一般轿车制动摩擦片、制动盘的维护里程或时间
常
车型
定期维护里程或时间
见
轿
车
爱丽舍
15000km或12个月
维
护
，
车辆识别代号（ＶＮ）
制动系布置形式：前 后
钳盘式制动器制动卡钳类型：
。 。
。
提示：生 产年份、 发动机型 号及排量、 识别代码 等信息可 看汽车的 铭牌；制 动系相关 信息可参 考维修手 册。
19
引导问题7 作业前的准备工作有哪些
（１）车辆进入工位前，清洁工位，准备好相关的工具、 量具及材料。
20
引导问题8 怎样正确拆装、检查前制动摩擦片
一、拆卸 （1）在车辆举升前用19mm套筒
和扭力扳手或轮胎螺栓专用套 筒预松车轮固定螺栓。 （2)在确保车辆固定无误的条件 下举升车辆，举升至合适高度 停止，举升机保险落锁。 （3)拆卸前车轮
Φ48
Φ54
更 换 标 准
制动摩 擦片
新片厚度（mm）
磨损允许最小厚度 （mm）
13 2
13
引导问题4 常见车型制动摩擦片、制动盘的更换标准
捷
达
轿
部件名称
标准厚度
磨损允许最小
车
厚度
前
前制动盘
12mm
制
10mm
动 器
制动摩擦片 14mm
7mm
更
换
标
准

《检查和更新制动器》课件

《检查和更新制动器》课件
刹车油管路
刹车油管路连接制动主缸与制动瓦，将制动力传输给刹车盘和刹车片。
三、制动器的工作原理
液压传动原理
制动主缸通过液压力将刹车油推向刹车瓦，产生制 动力，从而实现车辆的制动。
机械传动原理
刹车踏板的踩下使机械连接的刹车杠杆带动刹车瓦， 达到制动效果。
四、制动器出现问题的原因
1 磨损
长时间使用会导致刹车片和刹车盘磨损，降低制动效果。
《检查和更新制动器》 PPT课件
PPT大纲：检查和更新制动器
一、引言
检查和更新制动器是保障车辆行车安全的必要步骤。掌握制动器的基本知识， 能够确保车辆制动性能的正常运行。
二、制动器的构成
刹车片
刹车片是制动器的重要组成部分之一，负责接触并摩擦刹车盘，产生制动力。
刹车盘
刹车盘位于车轮轴上，由车轮带动，并与刹车片一起形成制动系统。
避免长时间制动，以减少制动器磨损。
避免急刹车
减少急刹车，以避免制动器过度磨损。
十、总结
通过本次课程，我们了解了检查和更新制动器的重要性，以及制动器的构成、工作原理、维护方法和常见问题。 希望大家能够掌握制动器的基本知识，确保行车安全。
2 液压系统泄漏
刹车油管路泄漏会导致制动液减少，影响制动力的传输。
3 制动盘变形
过度制动或制动盘质量差等原因会导致制动盘变形，影响制动效果。
五、检查制动器
1
外观检查
检查制动器是否有裂纹、变形等外观问题。
2
刹车片磨损检查
查看刹车片磨损量，刹车片薄即需更换。
3
制动效果测试
测试制动效果，确保制动器的正常工作。
六、维护制动器
定期保养
• 更换刹车片和刹车盘 • 检查刹车油量 • 清洁制动器组件

更换制动器摩擦片拆卸制动鼓-汽车74页PPT

更换制动器摩擦片拆卸制动鼓-汽车74页PPT

谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来
ห้องสมุดไป่ตู้
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
更换制动器摩擦片拆卸制动鼓-汽车 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
➢（２）将待检车辆停驻在举升机中央位置。 ➢（3）安装转向盘防护套。 ➢（4）安装座椅防护套。 ➢（5）安放脚垫。 ➢（6）安装变速器操纵杆防护套。 ➢（7）安装驻车制动器拉杆防护套。 ➢（8）拉紧驻车制动器，并将手动变速器置
20
引导问题8 怎样正确拆装、检查前制动摩擦 片 一、拆卸 （1）在车辆举升前用19mm套筒 和扭力扳手或轮胎螺栓专用套 筒预松车轮固定螺栓。 （2)在确保车辆固定无误的条件 下举升车辆，举升至合适高度 停止，举升机保险落锁。 （3)拆卸前车轮
• 钳盘式制动器主要由旋转 元件(制动盘)和固定元件 (制动钳)组成。
• 现在钳盘式制动器被越来 越多的轿车和货车用作车 轮制动器，全盘式制动器 只有少数汽车(主要是重 型汽车)采用。
6
引导问题１ 盘式制动器的组成和分类是什么?
• 钳盘式制动器又可分为定 钳盘式和浮钳盘式。
• 1、定钳盘式制动器的制 动钳固定安装在车桥上， 即不能旋转，也不能沿制 动盘轴线方向移动，在制 动盘两侧分别安装有制动 摩擦片和制动轮缸，钳体 内有制动油道，有的是设 跨越制动钳体的外部油管。
4
学习任务五 制动摩擦片、制动盘的检查和更换
• 技 ➢ 1、正确使用工具和量具。
•
能
➢ 2、正确拆卸、装复前制动 摩擦片。
• 目 ➢ 3、正确拆卸、装复前制动
• 标 卡钳。
➢ 4、规范地拆卸、装复前制
动盘。
5
引导问题１ 盘式制动器的组成和分类是什么?
• 按摩擦副中固定元件的结 构，盘式制动器可分为钳 盘式和全盘式两大类。
7
引导问题１ 盘式制动器的组成和分类是什么?
• 2、浮钳盘式制动器 的制动轮缸安装在 制动钳体内侧，外 侧的制动摩擦片附 装在钳体上，制动 钳可以相对制动盘 做轴向移动。
8
引导问题１ 盘式制动器的组成和分类是什么?
• 定钳盘式制动器由于存在一 些缺点：第一，油缸较多， 使制动钳结构复杂；第二， 油缸分置于制动盘两侧，必 须用跨越制动盘的钳内油道 或外部油管来连通，使得制 动钳的尺寸过大，难以安装 在现代化的轿车的轮辋内， 且油缸中的制动液容易汽化， 产生气阻现象。故20世纪70 年代后，逐渐被浮钳盘式制 动器取代。
12
引导问题4 常见车型制动摩擦片、制动盘的更换标准
• 爱 发动机
丽
舍
轿 车
前制动盘
前
制
动
器 前制动钳
更 换 标
制动摩 擦片
准
型式
直径（mm） 厚度（mm）
磨损后允许最小厚度 （mm） 供应商
活塞直径（mm） 新片厚度（mm）
磨损允许最小厚度 （mm）
TU5JP
EW7J4
通风盘式
Φ247
Φ266
20.4
，
• 发动机型号及排量
，
• 车辆识别代号（ＶＮ）
• 制动系布置形式：前 后
• 钳盘式制动器制动卡钳类型：
➢提示：生
产年份、
发动机型
。 。
。
号及排量、 识别代码 等信息可 看汽车的
铭牌；制
动系相关
信息可参
考维修手19
引导问题7 作业前的准备工作有哪些
➢（１）车辆进入工位前，清洁工位，准备好 相关的工具、量具及材料。
10
常见轿车维护周期
引导问题3 一般轿车制动摩擦片、制动盘的维护里程或时 间
车型 爱丽舍
捷达 桑塔纳
定期维护里程或时间 15000km或12个月 40000km 40000km
11
引导问题3 一般轿车制动摩擦片、制动盘的维护里程或时间
•常 见 轿 车 维 护 周 期
车型 爱丽舍
捷达 桑塔纳
定期维护里程或时间 15000km或12个月 40000km 40000km
2
学习任务五 制动摩擦片、制动盘的检查和更换
• 学习任务描述
•
一辆新爱
丽舍轿车，行
驶１２０００
ｋｍ，车主要
求对整车进行 维护， 需要你
按照维护标准
和要求，对前
轮盘式制动器
进行检查和必
要部件的更换。
3
学习任务五 制动摩擦片、制动盘的检查和更换
• 知 ➢1、盘式制动器的构造。 • 识 ➢2、盘式制动器的工作原理。 • 目 ➢3、盘式制动器常见故障分析。 •标
学习任务五 制动 摩擦片、制动盘的检查和更换
1
学习任务五 制动摩擦片、制动盘的检查和更换
•学 •习 •目 •标
➢ １. 叙述钳盘式制动器制动系统的 组成和工作原理。
➢ ２. 明确制动摩擦块、制动盘的分 类及选用。
➢ ３. 正确地使用工具、量具和设备。
➢ ４. 与同学密切合作，安全规范地 检查和更换制动盘、制动摩擦块。
➢ （2）制动零件专用清洁剂、防松胶。
➢ （3）磁力护裙、转向盘护套、变速 器操纵杆护套、驻车制动器护套、脚 垫和座椅护套。
➢ （4）举升机。
➢ （5）爱丽舍轿车维修手册。
16
作业需要的工具
17
作业需要的材料
18
引导问题6 通过查询和查找，填写以下 信息
• 生产年份
，
• 车牌号码
，
• 行驶里程
制动摩擦片 制动时，行驶方向发生偏斜
制动摩擦片磨损过薄
左右车轮的制动摩擦片新旧 不一或差别过大
抬起制动踏板时，车轮的制动作用不能 制动摩擦片距离制动盘的间
立即完全解除
隙不当
制动盘
制动过程中，汽车轻微发抖 制动时，减速不明显或时间过长 制动时，行驶方向发生偏斜
制动盘圆跳动量过大 制动盘磨损过甚 左右车轮的制动盘材料不一
22
18.4
20
BOSCH
Φ48
Φ54
13
2
13
引导问题4 常见车型制动摩擦片、制动盘的更换标准
•捷 达 轿 车 前 制 动 器 更 换 标 准
部件名称
标准厚度
前制动盘
12mm
制动摩擦片 14mm
磨损允许最小 厚度 10mm
7mm
14
引导问题4 常见车型制动摩擦片、制动盘的更换标准
•桑 塔 纳 轿 车 前 制 动 器 更 换 标 准
部件名称
标准厚度
前制动盘
10mm
制动摩擦片 14mm
磨损允许最小 厚度 8mm 7mm
15
引导问题5 作业需要哪些工具、设备和材料.
• 不同 车型作 业的工 具、材 料和设 备会有 所区别， 下面以 爱丽舍 轿车为 例进行 作业
➢ （１）外径千分尺、游标卡尺、百分 表、磁性表座、制动轮缸活塞压缩钳、 组合工具一套 。
浮钳盘式制动器因为 不需要跨越制动盘的 油道，故轴向和径向 的尺寸小，且不易产 生气阻现象，因此被 越来越多地采用在轿 车和一些轻型汽车上。
9
制动摩擦片和制动盘引起的常见制动故障现象及原因分析
零部件名称
故障现象
原因
踩下制动踏板，制动力较小，制动距离 长距离制动，制动摩擦片表
Байду номын сангаас延长
面的摩擦系数下降
踩下制动踏板，不减速或无明显减速
