多层剪力墙结构体系对抗震的需求并不大

一级注册结构工程师专业部分试题真题2003年题1～2有一现浇混凝土框架结构，受一组水平荷载作用，如图1-1-1所示。

括号内数字为各梁与柱的相对线刚度。

由于梁的线刚度与柱的线刚度之比大于3，节点转角θ很小，它对框架的内力影响不大，可以简化为反弯点法求解杆件内力。

顶层及中间层柱的反弯点高度为1/2柱高，底层反弯点高度为2/3柱高。

1. 已知梁DE的MED=24.5kN·m，试问，梁端剪力VD(kN)与以下何项数值最为接近?A.9.4B.2.08C.6.8D.5.7答案：A[解答] 轴线间的梁，因板长短边之比8/4=2，按单向板考虑。

梁的从属面积为自梁轴线向两边延伸各2m。

于是q1=(5.0+2.5)×4+4.375+2=36.38kN/m轴线间的梁，因板长短边之比4/4 =1，按双向板考虑。

由图1-2-1(b)可知，q3为三角形分布荷载的最大值。

于是q3=2×2×(5.0+2.5)=30kN/m，选择A。

2. 假定MED未知，试求梁EF的梁端弯矩AEF(kN·m)，该值与以下何项数值最为接近?A.63.8B.24.5C.36.0D.39.3答案：B[解答] 对于4m×8m的区间，由于8/4=2，按照单向板考虑，故楼面荷载由板只传给沿y方向的梁。

P1只包括x方向梁自重和其上的墙、门窗等的荷载。

其受荷长度为4/2×2=4m，故有P1=(3.125+2)×4=20.5kN对于4m×4m的区间，由于4/4=1，应按照双向板考虑，这样，P2除包括x方向与P1相等的荷载外，还包括x方向由板传来的荷载。

双向板分析时，两个三角形受荷区域的面积为2×(2×2/2)=4m2。

故P2=P1+4×(5.0+2.5)=50.5kN，选择B。

点评：本题和上一题中用文字对q1、q3、P1、P2的描述似乎不能正确表达其含义，应结合图1-2-1(b)中对这些符号的标示来理解。

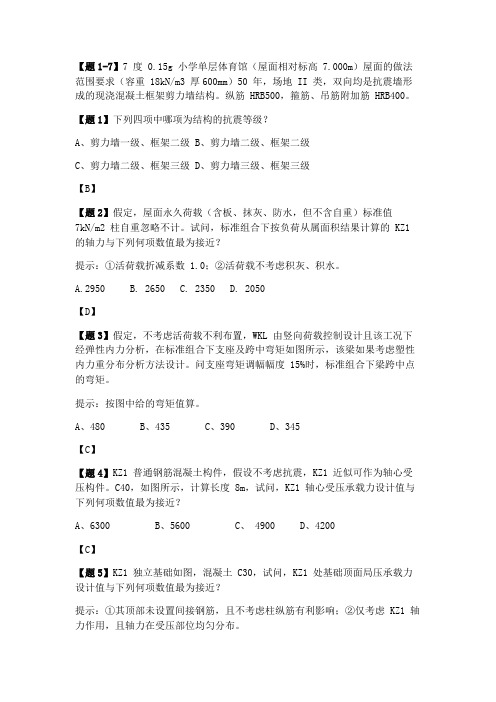

【题1-7】7 度 0.15g 小学单层体育馆（屋面相对标高 7.000m）屋面的做法范围要求（容重 18kN/m3 厚600mm）50 年，场地 II 类，双向均是抗震墙形成的现浇混凝土框架剪力墙结构。

纵筋 HRB500，箍筋、吊筋附加筋 HRB400。

【题1】下列四项中哪项为结构的抗震等级？A、剪力墙一级、框架二级B、剪力墙二级、框架二级C、剪力墙二级、框架三级D、剪力墙三级、框架三级【B】【题2】假定，屋面永久荷载（含板、抹灰、防水，但不含自重）标准值7kN/m2 柱自重忽略不计。

试问，标准组合下按负荷从属面积结果计算的 KZ1 的轴力与下列何项数值最为接近？提示：①活荷载折减系数 1.0；②活荷载不考虑积灰、积水。

A.2950B. 2650C. 2350D. 2050【D】【题3】假定，不考虑活荷载不利布置，WKL 由竖向荷载控制设计且该工况下经弹性内力分析，在标准组合下支座及跨中弯矩如图所示，该梁如果考虑塑性内力重分布分析方法设计。

问支座弯矩调幅幅度 15%时，标准组合下梁跨中点的弯矩。

提示：按图中给的弯矩值算。

A、480B、435C、390D、345【C】【题4】KZ1 普通钢筋混凝土构件，假设不考虑抗震，KZ1 近似可作为轴心受压构件。

C40，如图所示，计算长度 8m，试问，KZ1 轴心受压承载力设计值与下列何项数值最为接近？A、6300B、5600C、 4900D、4200【C】【题5】KZ1 独立基础如图，混凝土 C30，试问，KZ1 处基础顶面局压承载力设计值与下列何项数值最为接近？提示：①其顶部未设置间接钢筋，且不考虑柱纵筋有利影响；②仅考虑 KZ1 轴力作用，且轴力在受压部位均匀分布。

A、7000B、8500C、10000D、11500【C】【题6】假定 WKL（4）为普通钢筋混凝土构件，C40，箍筋沿梁全长8@100(4)，未设置弯起筋。

梁ℎ0 = 930mm，问，不考虑抗震，在轴线③支座边缘处，该梁的斜截面抗剪承载力设计值与下列何项数值最为接近？提示：①WKL1 不是独立梁A、1000B、1100C、1200D、1300【B】【题7】假定，荷载基本组合下，次梁 WL1（2）传至 WKL1（4）的集中力设计值 850kN。

2020年咨询工程师继续教育预制装配式建筑全景分析100分一、单选题【本题型共5道题】1.预制混凝土剪力墙体系和多层混凝土剪力墙体系的结构设计可以今天参考（）地方的标准A．北京，上海B．北京，广州C．上海，安徽D．上海，苏州用户答案：[C] 得分：6.002.2016年起，国家决定大力发展装配式建筑，推动产业结构调整升级，上海政府规定单体预制装配率不低于（）。

A．40%B．30%C．50%D．45%用户答案：[A] 得分：6.003.柔性连接的预制混凝土结构设计原则与现浇结构有很大的不同，符合（）抗震设计思想。

A．小震不坏B．基于性能C．中震可修D．大震不倒用户答案：[B] 得分：6.004.在《装配式混凝土结构技术规程》中多层剪力墙结构设计适用于不高于（）层，建筑设防类别为（）。

A．8层，甲类B．6层，乙类C．7层，甲类D．6层，丙类用户答案：[D] 得分：6.005.发展装配式建筑最主要的原因是（）。

A．建筑产业现代化的需求B．解决建筑市场劳动力资源短缺及劳动力成本增加的需要C．改变建筑设计模式和建造方式D．建筑行业节能减排的需要用户答案：[A] 得分：6.00二、多选题【本题型共5道题】1.《JGJ1-2014装配式混凝土结构技术规程》的特点有（）。

A．针对中高层建筑，提出专门规定和要求B．不片面强调全预制装配，提高结构性能/抗震性能C．补充、强化建筑设计、加工制作、安装、工程验收D．包括主要装配式结构体系用户答案：[BCD] 得分：8.002.发展装配式建筑对于建筑工业化和住宅产业化的意义（）。

A．改变传统建筑业落后的生产方式B．实现了建筑流程完全可控C．符合可持续发展理念D．是传统住宅产业化向现代化转型升级的必经之路E．符合国家建筑业相关政策用户答案：[ABCD] 得分：8.003.从杨浦区预制率最高的高层办公楼采用的装配整体式混凝土框架-核心筒结构中可以借鉴的经验有（）。

A．集中PC构件，有效控制成本B．全程采用BIM技术辅助C．分体式灌浆套筒技术D．提前预设，提高精确度用户答案：[ABCD] 得分：8.004.装配式建筑管理信息化具体功能表现在（）方面。

摘要：框架结构是公共建筑常采用的结构形式，在高烈度地区往往因刚度不足导致层间位移角和扭转位移比难以满足规范要求。

现结合某综合商场模型，在角部设置少量剪力墙形成少墙框架结构，以弥补纯框架结构的不足。

同时，结合以往学者阐述的少墙框架的设计原则，通过对比纯框架体系和少墙框架的抗震性能和经济指标，探究其工程应用的可行性。

关键词：少墙框架；高烈度；设计原则；抗震指标；经济指标１概述目前在建的住宅、办公楼、宿舍、学校教学楼、大型综合体等建筑物中，大多采用多层框架结构体系。

在抗震设防烈度为６度地区的多层钢筋混凝土框架结构的截面设计主要由轴压比决定，而在７度（Ⅲ类场地）或８度地区主要是由层间位移角控制。

结构设计要满足位移角要求只有提高材料强度，加大梁柱截面尺寸，而过大的梁柱截面尺寸除给建筑使用带来不便，更直接的是“高梁宽柱”给建设单位造成设计保守、浪费的印象，甚至对设计单位的声誉和后续项目的合作也造成了一定的影响。

剪力墙构件本身侧向刚度较大，能有效抵抗结构水平力，在水平力作用下侧向变形很小。

高烈度的框架结构中设置少量的剪力墙，组成少墙框架结构，在纯框架结构体系无法满足规范对位移控制要求时，充分发挥剪力墙的侧向刚度，减少水平位移，改善框架的抗扭转性能，从而在不加大梁柱截面尺寸情况下满足规范要求，也符合建设单位经济、安全的设计需求；但是，目前对于少墙框架的设计原则并在少墙框架设计中，层间位移角的限值未有明确规定，《建筑抗震设计规范（ＧＢ５００１１—２０１０）》６.１.３条条文说明提出：框架结构布置的少量剪力墙需按框架部分承担倾覆力矩的多少来确定层间位移角限值，其限值按框架的１／５５０和框架－剪力墙的１／８００两者之间偏于安全内插［１］。

有学者经过模型分析发现，底层剪力墙部分承担的地震倾覆力矩随墙肢的增长而增大，相应层间位移角虽减小但是减小幅度并不明显，按线性内插来分级控制层间位移角很难满足［２］。

同时朱炳寅提出，少墙框架的层间位移角仍可按１／５５０限制［３］，而此限值也对剪力墙的数量也做出了新的要求。

预制装配式建筑全景分析（2）一、单选题【本题型共5道题】1.预制混凝土剪力墙体系和多层混凝土剪力墙体系的结构设计可以今天参考（）地方的标准A．北京，上海B．北京，广州C．上海，安徽D．上海，苏州用户答案：[C] 得分：6.002.基于一维构件的刚性连接的优点是（）。

A．节点性能较好，接头位于受力较小部分B．能减少施工现场布筋、浇筑混凝土等工作C．结构整体性较好，可做到等同现浇结构D．生产、运输、对方以及安装施工方便用户答案：[A] 得分：0.003.柔性连接的预制混凝土结构设计原则与现浇结构有很大的不同，符合（）抗震设计思想。

A．小震不坏B．基于性能C．中震可修D．大震不倒用户答案：[B] 得分：6.004.在下列选项中，剪力墙结构体系和技术要点匹配正确的是（）。

A．装配整体式剪力墙结构工业化程度很高，一般应用于高层建筑B．叠合剪力墙结构一般国外应用较多，施工速度快，一般应用于南方地区C．多层装配式剪力墙结构工业化程度一般，施工速度快，应用于多层建筑D．将装配整体式剪力墙应用与多层剪力墙结构体系，真正做到工业化生产、施工用户答案：[B] 得分：6.005.发展装配式建筑最主要的原因是（）。

A．建筑产业现代化的需求B．解决建筑市场劳动力资源短缺及劳动力成本增加的需要C．改变建筑设计模式和建造方式D．建筑行业节能减排的需要用户答案：[A] 得分：6.00二、多选题【本题型共5道题】1.从杨浦区预制率最高的高层办公楼采用的装配整体式混凝土框架-核心筒结构中可以借鉴的经验有（）。

A．集中PC构件，有效控制成本B．全程采用BIM技术辅助C．分体式灌浆套筒技术D．提前预设，提高精确度用户答案：[ABCD] 得分：8.002.装配式建筑管理信息化具体功能表现在（）方面。

A．辅助智能化生产B．实现对项目进度可控C．运用电子图纸，实现无纸化管理D．提高机械化水平，减少繁重、复杂的手工劳动和湿作业E．为实现物业科学高效管理提供强大助理用户答案：[ABC] 得分：3.003.《JGJ1-2014装配式混凝土结构技术规程》的特点有（）。

住宅建筑设计⽅案说明江南⽔都四期⽅案设计⼯程编号：院长：总建筑师：总⼯程师：项⽬主持⼈：建筑⼯程设计资格证书2019年12⽉3⽇⼯程负责⼈：梁章旋建筑专业：专业负责⼈：审核⼈：结构专业：专业负责⼈：审核⼈：给排⽔专业：专业负责⼈：审核⼈：电⽓专业：专业负责⼈：审核⼈：暖通专业：专业负责⼈：审核⼈：⽬录第⼀章⼯程概况第⼆章总体规划第三章建筑设计第四章结构设计第五章给排⽔设计第六章暖通设计第七章电⽓设计第⼋章防⽕设计专篇第九章⼈防设计专篇第⼗章环保设计专篇第⼗⼀章卫⽣防疫第⼗⼆章劳动保护第⼗三章环卫设计第⼗四章安全防卫第⼗五章⽆障碍设计第⼗六章建筑节能设计专篇第⼀章⼯程概况⼀、设计依据：1. 公司提供的设计委托书及⽅案设计要求。

2.福州市城乡规划局批复的总体规划设计⽅案。

3.《建筑设计防⽕规范》(GBJ16-8)。

4.《⾼层民⽤建筑设计防⽕规范》(GB50045－95)。

5.《城市居住区规划设计规范》(GB50180－93)。

6.《住宅设计规范》(GB50096－1999)。

7.《汽车库建筑设计规范》(JGJ100－98)。

8.《⼈民防空地下室设计规范》(GB50038－94)。

9．《居住建筑节能设计标准实施细则》（DBJ13-62-2004）10．《城市规划管理技术规定》11．其它相关建筑设计规范。

⼆、基地概况：三、建设内容与规模：本项⽬局部设地下⼀层车库，地上共有13栋18层住宅，2栋11层住宅，19栋9层住宅，沿街设⼀层店⾯，区内结合住宅底层配有居委会、⽂化活动中⼼、诊所、物业管理⽤房、公厕等配套设施。

四、主要技术经济指标：实际⽤地⾯积：121890平⽅⽶计容积率⾯积：287600平⽅⽶其中：住宅：275794.5平⽅⽶商店：8300平⽅⽶居委会、⽂化活动中⼼等配套设施及架空停车（2.5⽶以上）：3505.8平⽅⽶地下室建筑⾯积：37723.8平⽅⽶建筑占地⾯积：27505.6平⽅⽶建筑密度：22.6%容积率： 2.36绿地率：30.16%户数：2382户机动车位1088部其中：地下机动车位：861部地上机动车位：227部其中户型⾯积⼤于120平⽅⽶所占车位1172X0.6=703部户型⾯积⼩于120平⽅⽶所占车位1210X0.3=363部商业部分停车位8300X0.2/100=17部公共停车位：100部⾮机动车位：4090部其中：地下⾮机动车位：2080部地上架空⾮机动车位：1090部地⾯⾮机动车位：920部其中户型⾯积⼤于120平⽅⽶所占车位1172X1=1172部户型⾯积⼩于120平⽅⽶所占车位1210X2=2420部商业部分停车位8300X6/100=498部五、设计概念：1. 本项⽬开发定位为⾼尚住宅⼩区，⼒求营造⼀个居住舒适，风格独特的⽣态型亲⽔社区。

在8度地震区如何对多层住宅剪力墙结构(层数为9层及9层以下或房屋高度不超过2 8m)进行设计，是一个值得探讨的问题。

一、多层住宅剪力墙结构的抗震等级对抗震设防烈度为8度的多层住宅剪力墙结构的抗震等级，抗震规范GB50011-200 1和高规均规定:在抗震设防烈度为8度的地区，房屋高度不超过80m时，抗震等级为二级。

抗震规范GBJll-89把8度地震区，高度在35-80m范围内，属于丙类建筑的剪力墙结构抗震等级定为二级，而把高度在35m以下属于丙类筑的剪力墙结构的抗震等级定为三级。

建议抗震规范GB50011-2001在修订时，把8度区层数不超过9层，高度不超过2 8m，属于丙类建筑的剪力墙结构的抗震等级定为三级。

此外，建议对8度地震区的多层住宅短肢剪力墙结构和多层部分框支剪力墙结构的抗震设计，相应的规定也宜适当放宽。

二、多层剪力墙结构底部加强部位的高度抗震规范GB50011—2001规定，剪力墙结构底部加强部位的高度可取墙肢总高度的l／8和底部2层二者的较大值，且不大于15m。

即底部加强部位的高度至少为2层。

这对于层数不超过6层的多层住宅剪力墙结构，显然偏严。

对比砌体结构,8度区6层及接近6层的砌体结构，除下部1／3楼层横墙内的构造柱间距要适当减小外，并无底部专门加强的规定。

建议取墙肢总高度的l／10和底部1层二者的较大值。

三、多层剪力墙结构无地下室时的底层层高目前框架结构无地下室时，底层层高的计算方法大体有以下三种：（1）按混凝土规范GB50010-2002第7.3.11条第2款:框架结构底层层高为从基础顶面到一层楼盖顶面的高度。

（2）按照《建筑地基基础设计规范》GB50007-2002第8.2.6条做成高杯口基础,满足表8.2.6对杯壁厚度的要求，则底层层高为从基础短柱顶面到一层楼盖顶面的高度。

（3）参照《砌体结构设计规范》（GB5003-2001）第5.1.3条，当基础埋置较深且有刚性地坪并配构造钢筋时，底层层高可取室外地面以下500mm到一层楼盖顶面的高度。

一、单选题【本题型共5道题】1.首次使用装配式混凝土梁的国家是（）A．美国B．加拿大C．日本D．法国用户答案：[D] 得分：6.002.在下列选项中，剪力墙结构体系和技术要点匹配正确的是（）。

A．装配整体式剪力墙结构工业化程度很高，一般应用于高层建筑B．叠合剪力墙结构一般国外应用较多，施工速度快，一般应用于南方地区C．多层装配式剪力墙结构工业化程度一般，施工速度快，应用于多层建筑D．将装配整体式剪力墙应用与多层剪力墙结构体系，真正做到工业化生产、施工用户答案：[B] 得分：6.003.2016年起，国家决定大力发展装配式建筑，推动产业结构调整升级，上海政府规定单体预制装配率不低于（）。

A．40%B．30%C．50%D．45%用户答案：[A] 得分：6.004.发展装配式建筑最主要的原因是（）。

A．建筑产业现代化的需求B．解决建筑市场劳动力资源短缺及劳动力成本增加的需要C．改变建筑设计模式和建造方式D．建筑行业节能减排的需要用户答案：[A] 得分：6.005.装配整体式框架结构房屋非抗震设计适用的最大高度为（）。

A．150B．140C．120D．70用户答案：[D] 得分：6.00二、多选题【本题型共5道题】1.发展装配式建筑对于建筑工业化和住宅产业化的意义（）。

A．改变传统建筑业落后的生产方式B．实现了建筑流程完全可控C．符合可持续发展理念D．是传统住宅产业化向现代化转型升级的必经之路E．符合国家建筑业相关政策用户答案：[ABCD] 得分：8.002.从杨浦区预制率最高的高层办公楼采用的装配整体式混凝土框架-核心筒结构中可以借鉴的经验有（）。

A．集中PC构件，有效控制成本B．全程采用BIM技术辅助C．分体式灌浆套筒技术D．提前预设，提高精确度用户答案：[ABCD] 得分：8.003.《JGJ1-2014装配式混凝土结构技术规程》的特点有（）。

A．针对中高层建筑，提出专门规定和要求B．不片面强调全预制装配，提高结构性能/抗震性能C．补充、强化建筑设计、加工制作、安装、工程验收D．包括主要装配式结构体系用户答案：[BCD] 得分：8.004.预制框架-现浇剪力墙结构形式的优点有（）。

装配式混凝土结构研究现状及展望装配式混凝土结构研究现状及展望中国建筑科学研究院建研科技股份有限公司主要内容一、现有技术体系总结二、研究现状三、现有标准及图集四、展望综述由预制混凝土构件或部件通过各种可靠的连接方式装配而成的混凝土结构，包括装配整体式混凝土结构、全装配混凝土结构等。

•装配式混凝土结构技术体系◆框架结构，框架支撑结构◆剪力墙结构◆框架-剪力墙结构◆其他构配件预制混凝土框架一般由预制柱、预制梁、预制楼板、预制楼梯、外挂墙板等构件组成。

结构传力路径明确，装配效率高，现浇湿作业少是最适合进行预制装配化的结构形式。

主要用于需要开敞大空间的厂房、仓库、商场、停车场、办公楼、教学楼、医务楼、商务楼等建筑，近年来也逐渐应用于居民住宅等民用建筑。

框架结构：刚性连接基于二维构件，采用平面T型和十字型或一字型构件通过一定的方法连接优点：节点性能较好，接头位于受力较小部分缺点：生产、运输、堆放以及安装施工不方便框架结构：刚性连接框架结构：刚性连接基于三维构件采用三维双T型和双十字型构件通过一定的方法连接能减少施工现场布筋、浇筑混凝土等工作，接头数量较少；缺点是构件是三维构件，重量大不便于生产、运输、堆放以及安装施工。

该种框架体系应用较少框架结构：刚性连接框架结构：柔性连接预制装配式混凝土框架-支撑结构框架-支撑结构可以增加框架结构的刚度、延性、承载力以及耗能能力。

支撑能消耗地震能量，使主体结构免于倒塌，甚至仅经过轻微修复便可继续使用。

易于实现了整个结构的全部预制装配化。

提高框架结构的适用高度。

中心支撑剪力墙结构◆装配整体式剪力墙体系（全部装配、外墙装配）◆现浇剪力墙+预制外墙、隔墙体系◆叠合剪力墙体系◆多层剪力墙体系墙体系装配整体式剪力墙体系装配整体式剪力墙体系装配整体式剪力墙体系装配整体式剪力装配整体式剪力装配整体式剪力墙体系墙体系◆套筒灌浆连接的预制剪力墙◆浆锚搭接连接的预制剪力墙◆底部预留后浇区的预制剪力墙部分预制的套筒灌浆连接的预制剪力墙浆锚搭接连接的的预制剪力墙底部预留后浇区的预制剪力墙直接体现钢筋连接技术装配整体式剪力装配整体式剪力墙体系墙体系适用范围安全可靠性施工便利性成本开发企业套筒灌浆连接各种情况Ok方便，不便检验高引进技术本土化产品浆锚搭接连接分布钢筋、抗震等级二级以下边缘构件Ok方便，不便检验中黑龙江宇辉研发，专利技术底部预留后浇区分布钢筋Ok方便，便于检验中唐山二十二冶研发，专利技术可混合搭配使用◆预制（叠合）板、预制（叠合）梁、预制外墙、预制楼梯、预制隔墙等构件◆现浇剪力墙、柱等核心仍是现浇剪力墙体系注重外挂墙板的设计以及安装施工（线连接、点连接）现浇剪力现浇剪力墙，围护墙及隔墙预制墙，围护墙及隔墙预制叠合剪力墙体系叠合板式预制剪力墙多层剪力墙体系我国城镇化进程的步伐加快，将会建设大量的以6-7层为主的剪力墙居住建筑。

一直一来，总是不断有人提出地震倾覆力矩比问题，包括图审单位，设计院总工等。

今天又有家图审单位提出类似问题，说应该每层均满足地震倾覆力矩比50％要求，当然责任人应该首先归《高规》编写者。

1、对于该条，《高规》8.1.3条：抗震设计的框架－剪力墙结构，在基本振型地震作用下，框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50％时，其框架部分的抗震等级应按框架结构采用。

8.1.3条条文解释说明中也没有提起总的地震倾覆力矩是指结构底部（即PKPM地震倾覆力矩比中地面以上第一层）还是每一层。

反倒在《高规》7.1.2条第二款中，涉及短肢剪力墙结构的地震倾覆力矩比，明确提起为总“底部”地震倾覆力矩。

规范原文是：抗震设计时，筒体和一般剪力墙承受的第一振型底部地震倾覆力矩不宜小于结构总底部地震倾覆力矩的50％。

现在产生分歧点就是总地震倾覆力矩和总底部地震倾覆力矩。

2、笔者在过去做设计的过程中，把握尺度有个渐变的过程。

开始是尽量满足每层均达到地震倾覆力矩比50％要求，然后是地面以上第一层满足地震倾覆力矩比50％的要求，再到现在是满足底部加强区满足地震倾覆力矩比50％的要求。

《施岚青》中提起剪力墙的底部加强部位，是指在剪力墙底部的一定高度内，适当提高承载力和加强抗震构造措施。

弯曲型和弯剪型结构的剪力墙，塑性铰一般在墙肢的底部，将塑性铰范围及其以上的一定高度范围作为加强部位，对于避免墙肢剪切破坏、改善整个结构的抗震性能，是非常有用的。

为了剪力墙应具有足够的延性，剪力墙塑性铰出现后，剪力墙底部塑性铰范围内应加强构造措施，提高其抗剪切破坏的能力。

以次类比，把这个概念运用到框架－剪力墙结构中，笔者再联想到06年在杭州做的一个经济适用房小区和一个临安接近100米的高层办公楼，为这个问题电话请教过浙江省城建院的王银根总工程师，他的意见也是最好底部加强区满足50％这个要求，所以笔者在后来的设计过程中，都是按照底部加强区满足50％来控制的。
