短肢剪力墙结构相关规定与设计摘要本文针对住宅中工程短肢剪力墙结构的设计中的几点注意事项作了阐述，供大家参考。
关键词短肢剪力墙；结构设计《高层建筑混凝土结构技术规程》（JGJ3—2002）中规定：短肢剪力墙是指墙截面高度与厚度之比为5～8倍剪力墙结构，且墙后不小于200 mm。
短肢剪力墙结构是剪力墙结构中的一种，多用于高层及小高层住宅建筑。
短肢剪力墙结构的大多数墙肢相对较短，常用的有“T”字型、“L”型、“十”字型、“Z”字型、折线型、“一”字型。
近年来，随着人们对住宅与空间的要求越来越高，原来普通框架结构的露柱露梁、普通剪力墙结构对建筑空间的严格限定与分隔已不能满足人们的需求。
在这样的情况下，由于钢筋混凝土短肢剪力墙结构具有墙肢可灵活布置，房间内无露梁露柱的现象，给建筑较大的灵活空间，剪力墙数量较少，减轻了自重，减小了水平地震作用，降低了钢筋混凝土的用量等优点，因此得到了广泛运用。
1 短肢剪力墙1）短肢剪力墙高厚比的要求：①短肢剪力墙与一般剪力墙的区分。
《高层建筑混凝土结构技术规程》（以下简称《高规》）中7.1.2条规定，短肢剪力的高厚比是5～8，而一般剪力墙的高厚比大于8；②短肢剪力墙与异型柱的区分。
《异型柱规范》中7.1.1条规定，异型柱是截面几何形状为L形、T形和十字形，且截面各肢的高厚比不大于4的柱，这样就与《高规》中7.1.2条的规定出现不衔接的情况，即墙肢高厚比在4～5之间的构件应按异形柱设计还是按短肢剪力墙设计？《混凝土规范》中l0.5.1条规定，当构件截面的长边大于其短边的4倍时，宜按墙的要求设计。
2）短肢剪力墙的判定在实际中，由于L形、T形、十字形和Z形的短肢剪力墙的大量应用，比一字形短肢剪力墙的抗震性能强，延性及平面外稳定性较好，所以规范要求短肢剪力墙尽可能设置翼缘。
PKPM（结构计算软件）规定，短肢剪力墙必须是不超过两个墙肢且每个墙肢高厚比都小于8的剪力墙，软件按此定义搜索和判断短肢剪力墙。
剪力墙结构的规范理解及短肢剪力墙判定(全文)模板1：正文：剪力墙结构的规范理解1. 引言剪力墙结构是一种常见的建筑结构形式，具有承载性能好、抗震性能高等优点。
本文将主要介绍剪力墙结构的规范理解，包括设计原则、构件选择、施工要求等方面内容。
2. 设计原则2.1 剪力墙位置的确定根据建筑的平面布局和结构布置，在结构框架中确定剪力墙的位置，一般选择靠近建筑中心、布置均匀的位置。
2.2 剪力墙的尺寸确定根据设计要求和剪力墙所承受的荷载，确定剪力墙的高度、厚度等尺寸。
一般情况下，剪力墙的高宽比应控制在1：2至1：4之间。
3. 构件选择3.1 剪力墙的板材选择剪力墙的板材选择应考虑其抗弯强度、抗拉强度、刚度等性能指标，一般选择混凝土或钢筋混凝土。
3.2 剪力墙的加劲构件选择剪力墙的加劲构件可以选择钢筋混凝土加劲墙、剪力墙钢筋或混凝土墙等。
4. 施工要求4.1 剪力墙的施工工艺剪力墙的施工应按照设计文件的要求进行，包括混凝土浇筑、钢筋加工、墙面平整度等方面。
4.2 剪力墙与其他结构的连接剪力墙与其他结构的连接应采用可靠的连接方式，以确保整体结构的稳定性和抗震性。
附件：本文附带了剪力墙的设计示意图和表格。
法律名词及注释：剪力墙：指由墙体构成的承载结构形式，其主要作用是承担水平荷载，提供结构的稳定性和抗震性能。
模板2：正文：短肢剪力墙判定1. 引言短肢剪力墙是一种常见的剪力墙形式，在实际工程中经常使用。
本文将重点介绍短肢剪力墙的判定方法，包括基本原理、计算公式、构件验算等方面内容。
2. 基本原理2.1 短肢剪力墙的定义短肢剪力墙是指高宽比较小的剪力墙，其刚度较高，能够有效抵抗地震力。
2.2 短肢剪力墙的判定原则根据国家标准和规范，短肢剪力墙的判定原则主要包括最大剪力设计原则、最大位移设计原则和剪力墙索力设计原则。
3. 计算公式3.1 最大剪力设计公式短肢剪力墙的最大剪力设计公式可采用经验公式或强度设计法进行计算，一般情况下可以使用强度设计法进行计算。
短肢剪力墙在结构设计中应注意事项现阶段，人们对房屋特别是高层住宅的平面与空间的要求不断提高，原有的普通框架结构已经不能满足人们对住宅的要求，人们对住房有了商品化的新认识。
房开公司一方面要满足用户对住房的需要，另一方面要在有限的土地上建造更多房产以实现自己最大的利益，这就对短肢剪力墙有了很大的需求。
本文对短肢剪力墙的结构设计进行分析，指出在设计过程中的注意事项以及阐述短肢剪力墙的计算方法。
标签短肢剪力墙；结构设计；注意事项一、短肢剪力墙概述短肢剪力墙是指截面厚度不大于300mm、各肢截面高度与厚度之比的最大值大于4但不大于8的剪力墙。
短肢剪力墙的优点很明显，那就是布置灵活。
设计者可以结合建筑平面、利用间隔墙位置来布置竖向构件，剪力墙的数量和剪力墙肢长度均可自主调整。
在满足承载力的情况下，还可以调整刚度和刚心，对整体结构起到一个优化的作用。
而且由于减少了剪力墙数量，而代之以轻质填充墙，不仅房屋总重量可以减轻，同时也适当降低了结构刚度，使地震作用减小，这不仅对基础设计有利，而且对结构抗震较为有利，同时也可降低工程造价，可加快施工进度.。
与一般的剪力墙结构相比，短肢剪力墙也存在着一定的问题。
第一，短肢剪力墙在抗震性能上相比于一般的墙体表现较差，如果是在地震频发地区或是楼层较高的建筑中，应谨慎使用短肢剪力墙。
第二，与一般剪力墙相比，边缘构件在短肢剪力墙结构中的比例会更大，而且，短肢剪力墙结构的配筋率也较大。
所以建造时单位面积用钢量会大于普通墙体。
二、短肢剪力墙的结构设计在目前，国家并没有系统的详细的短肢剪力墙设计的相关规范。
所以，在结构设计的过程中遇到的一系列问题，只能通过设计人员的经验进行解决。
短肢剪力墙的受力、变形特征，类似于框剪结构。
但比框架结构的刚度分配、内力分配更合理，结构的变形协调导致的竖向位移差别，也比框剪结构小，传基础荷载更均匀、合理。
但有大量的实验验证，短肢剪力墙在抗震性能上存在薄弱环节，主要集中在建筑物角点处或连梁、小墙肢等构件部位。
JGJ3-2002《高规》:短肢剪力墙是指墙肢截面高度与厚度之比为5~8的剪力墙。
注意：高规的规定应该只适用于单肢墙，因为7.1.2.8说：短肢剪力墙宜设置翼缘。
对于L形、T形和多肢剪力墙没有规定。
朱炳寅《规范应用图解手册》：截面高度与厚度之比为5~8的单肢剪力墙（墙肢基本上独立工作，与之相连的连梁很弱）。
注意：对于L形、T形和多肢剪力墙仍然没有规定。
PKPM软件编制专家：所有墙肢截面高度与厚度之比均为不大于8的剪力墙（墙肢数小于等于2）。
注意：可操作性比较强，只是缺少依据。
认为多肢剪力墙可不作为短肢剪力墙考虑。
DBJ/T15-46-2005《广东补充规定》：截面高度与厚度之比为4~8为短肢剪力墙，当剪力墙厚度不小于H/15，不小于300，高厚比大于4时可不作为短肢剪力墙。
注意：补充规定给了高厚比4~5间的墙一个名分，不过300厚墙的规定有了一个跳跃，250厚要2000以上才不算短肢剪力墙，300厚可能只要1200，不太妥当。
朱炳寅论文：剪力墙厚度不小于H/15，不小于300，且长度大于2000，可不按短肢剪力墙。
注意：这是针对广东补充规定的不妥之处提出来的，主要是给了剪力墙在底部加厚后判定一个依据。
《北京细则》：短肢剪力墙是指墙肢截面高度与厚度之比为5~8的剪力墙。
但墙肢两侧有强连梁相连（跨高比不大于2.5），或者有翼墙相连的短肢墙，可不作为短肢剪力墙。
注意：对于多肢剪力墙有了较明确的规定。
福建省建筑结构抗震设计暂行技术规定：短肢剪力墙和一般剪力墙按以下规定进行分类：⑴对于一字形剪力墙，墙肢长度与厚度之比为5~8的剪力墙属于短肢剪力墙，墙肢长度与厚度之比大于8的剪力墙属于一般剪力墙。
⑵对于L型、T型、I型剪力墙，一个方向墙肢的长度大于墙厚的3倍，另外方向的墙肢长度大于墙厚的5倍，属于一般剪力墙，否则为短肢剪力墙。
注意：这是参照北京细则制定的，不过对于L形、T形要求过低，以至于与异形柱都不能很好的分辨。
剪力墙结构的规范理解及短肢剪力墙判定摘要：剪力墙又称为抗风墙和结构墙，房屋或者构筑物中主要承受风荷载或者地震作用引起的水平荷载的墙体，防治结构剪切破坏。
本文根据笔者多年的工程经验，对剪力墙结构设计的一些心得跟大家分享一下。
关键词：剪力墙结构；规范；短肢剪力墙判定前言高层建筑结构同时承受垂直和水平荷载，还要抵抗地震作用，在低层结构中，水平荷载产生的内力和位移很小，通常可以忽略；而在高层建筑中，水平荷载和地震力的作用将成为高层建筑剪力墙的控制因素。
随着建筑高度增加，位移增加最快，弯矩次之。
因此高层建筑设计不仅要有较大的承载能力，而且需要较大的抗侧刚度，以保证水平荷载产生的侧向变形控制在一定范围内。
剪力墙结构在水平力作用下侧向变形的特征为弯曲型。
剪力墙结构承受竖向荷载及水平荷载的能力都较大。
其特点是整体性好，侧向刚度大，水平力作用下侧移小，并且由于没有梁、柱等外露与凸出，便于房间内部布置。
一、对于规范的理解(1)《高规》7.1.2条和7.13条是针对短肢剪力墙结构中的短肢剪力端和一般剪力墙提出的具体要求，对于一般剪力墙结构中的短肢剪力墙不执行本条规定：①从构件的概念解读规范，《高规》7. 1.2条注:短肢剪力墙是指墙肢截面高度(即水平截面的长度)与厚度（即水平截面的宽度）之比为5～8的剪力墙二般剪力墙是指墙肢截面高度与厚度之比大于8的剪力墙。
②从结构的概念解读规范，《高规》7.1.2条称:短肢剪力墙较多时，形成舰肢剪力墙与简体（或一般剪力墙)共同抵抗水平力的剪力墙结些、构，称为较多短肚的剪力墙结构，俗称短肢剪力墙结构。
(2)高层建筑设计中，我们应合理进行抗侧力构件布局，剪力墙布置不宜过少，墙肢不宜过短，不应设计仅有短肢剪力墙的高层建筑，应采用短肢剪力墙与筒体(一般剪力墙)共同抵抗水平力的结构体系。
(3)采用较多短肢的剪力墙结构体系时，其最大适用高度要适当降低，Ⅶ度和Ⅷ度抗震设计时分别不应大100m和80m.根据抗震设计规范的精神，Ⅳ类场地上的结构，最大适用高度还应适当降低。
短肢剪力墙、短肢剪力墙结构及其设计要点1、短肢剪力墙的定义高规7.1.8规定，短肢剪力墙是指截面厚度不大于300mm、各肢截面高度与厚度之比的最大值大于4但不大于8的剪力墙。
以下几种情况不属于短肢剪力墙： 1）厚度大于300mm的墙，各肢截面高度与厚度之比的最大值大于4时，属于一般剪力墙。
2）若剪力墙中，即使有几肢截面高度与厚度之比的最大值大于4但不大于8，但有一肢截面高度与厚度之比大于8，该截面与属于一般剪力墙。
3）高规7.1.8条文提到，对于采用刚度较大的连梁与墙肢形成的开洞剪力墙，不宜按单独墙肢判断其是否属于短肢剪力墙。
《北京细则》5.5.5条规定，当短肢剪力墙与较强的连梁（连梁净跨与连梁高度之比不大于2.5，且连梁高度至少大于400mm）相连，或与翼墙（翼墙长度应该不小于短肢墙厚度4倍）相连，可不作为短肢剪力墙。
2、短肢剪力墙较多的剪力墙结构具有较多短肢剪力墙的剪力墙结构是指，在规定的水平地震作用下，短肢剪力墙承担的底部倾覆力矩不小于结构底部总地震倾覆力矩的30％的剪力墙结构。
如果不符合上述范围时，不属于“短肢剪力墙较多的剪力墙结构，这时仍可按一般剪力墙结构进行设计，但其短肢剪力墙仍应提高一级等级后满足本措施对短肢剪力墙轴压比的限值及其他构造措施。
（刘铮《建筑结构快速入门》P72) 但李国胜《多高层钢筋混凝土结构设计中疑难问题的处理及算例》P187提到，在剪力墙结构中，只有少量不符合墙肢截面高度与厚度之比大于8的墙肢，不属于短肢剪力墙与筒体（或一般剪力墙）共同抵抗水平力的剪力墙结构，这些少量小墙肢抗震等级不需提高一级。
2011版高规对02版规程进行了修改，不论是否短肢剪力墙较多，所有短肢剪力墙都要满足7.2.2条规定。
但短肢剪力墙的抗震等级不再提高（条文说明）。
同时说明一下，《广东省实施《高层建筑混凝土结构技术规程》(JGJ3-2002)补充规定》对短肢剪力墙的抗震性能及其优缺点则有不同的看法，第3.2.4条则定量化界定“具有较多短肢剪力墙的剪力墙结构是指短肢剪力墙的截面面积占剪力墙总面积的50%以上。
浅析短肢剪力墙结构设计摘要:短肢剪力墙结构体系在原有剪力墙结构体系的基础上，吸收了框架结构体系的优点，具有较强的实用性。
本文主要从短肢剪力墙结构的布置原则和特点、短肢剪力墙结构的判定、短肢剪力墙结构设计应注意的问题及短肢剪力墙结构的构造要求进行阐述。
关键词:短肢剪力墙;设计;分析1前言短肢剪力墙结构是剪力墙结构中的一种,多用于高层及小高层住宅建筑。
短肢剪力墙结构的大多数墙肢相对较短,常用的有“T”字型、“L”型、“十”字型、“Z”字型、折线型、“一”字型。
近年来,随着人们对住宅空间及舒适度的要求越来越高,原来普通框架结构的露柱露梁、影响房间美观；普通剪力墙结构对建筑空间的严格限定与分隔已不能满足人们的需求。
从结构方面，比较一下普通剪力墙结构和框架结构的优缺点，普通剪力墙结构结构整体刚度大，安全，但是自重大，地震力大。
建筑布置不灵活；框架结构布置灵活，但是结构刚度小；而短肢剪力墙结构就是结合两者的优点，克服了各自的缺点，使建筑房间功能布置偏于灵活，容易获得大的建筑空间，受到了建筑师的肯定。
另外，从经济方面，短肢剪力墙结构降低了钢筋和混凝土的用量。
深受开发商的喜爱，所以越来越广泛的应用于实际工程。
本文主要阐述了小高层住宅中应用短肢剪力墙结构的设计应用。
2短肢剪力墙结构布置原则进行短肢剪力墙布置的时候，应注意使结构的刚度适宜，传力路径明确，结构专业应较早地介入建筑专业的方案设计，使结构布置既能满足建筑功能的要求，又能做到经济合理，(1)短肢剪力墙总的布置原则是：均匀、分散、对称、周边。
均匀、分散是要求每片剪力墙的抗侧刚度相差不大，避免一、二片刚度特大的剪力墙受力过于集中。
对称布置，可使质心和刚心重合，这样可以避免和减少建筑物受到的扭矩。
剪力墙靠近结构单元的周边布置，可增大房屋的外围刚度，从而减小结构的扭转周期。
(2)高层建筑不应全部是短肢剪力墙结构，若短肢剪力墙较多，可在竖向交通中心区布置筒体或一般剪力墙来共同抵抗水平力。
浅谈短肢剪力墙结构随着人们对住宅，特别是高层住宅平面与空间的要求越来越高，原来普通框架结构的露梁露柱、普通剪力墙结构对建筑空间的严格限定与分隔已不能满足人们对住宅空间的要求。
于是在原有剪力墙的基础上，吸收了框架结构的优点，逐步发展形成了能适应人们新的住宅观念的高层住宅结构型式，即“短肢剪力墙结构”型式。
短肢剪力墙结构是指墙肢的长度为厚度的5-8倍剪力墙结构，常用的有“t”字型、“l”型、“十”字型、“z”字型、折线型、“一”字型。
一、短肢剪力墙的定义：（1）《高规》规定短肢剪力墙是截面厚度不大于300mm，各肢截面高度与厚度之比的最大值大于4但不大于8的剪力墙。
（2）高层建筑结构不应采用全部短肢剪力墙的剪力墙结构。
（3）短肢剪力墙较多时，应布置筒体（或一般剪力墙），形成短肢剪力墙与筒体（或一般剪力墙）共同抵抗水平力的剪力墙结构。
二、短肢剪力墙的界定方法：《高层建筑混凝土结构技术规程》第7.1.2条规定了高层建筑结构不应采用全部短肢剪力墙的剪力墙结构。
短肢剪力墙较多时，应布置筒体（或一般剪力墙），形成短肢剪力墙与筒体（或一般剪力墙）共同抵抗水平力的剪力墙结构，并且应符合一系列规定。
第7.1.3条规定了b级高度高层建筑和9度抗震设计的a级高度高层建筑，不应采用第7.1.2条规定的具有较多短肢剪力墙的剪力墙结构。
短肢剪力墙结构的必要条件：抗震设计时，短肢墙承受的第一振型底部地震倾覆力矩不大于结构总底部地震倾覆力矩的50%。
短肢剪力墙结构的下限：当短肢墙较少时，如短肢墙承受的第一振型底部地震倾覆力矩小于结构总底部地震倾覆力矩的15%～40%，则可以按普通剪力墙结构设计。
下限规范没有规定，用户可以灵活掌握。
b级高度高层建筑和 9度抗震设计的a级高度高层建筑，即使布置筒体，也不能采用。
其最大适用高度比高规表4.2.2-1中剪力墙结构的规定值适当降低，且7度和8度抗震设计时分别不应大于100m和60m。
如果在剪力墙结构中，只有个别小墙肢，不应看成短肢剪力墙结构而应作为一般剪力墙结构处理。

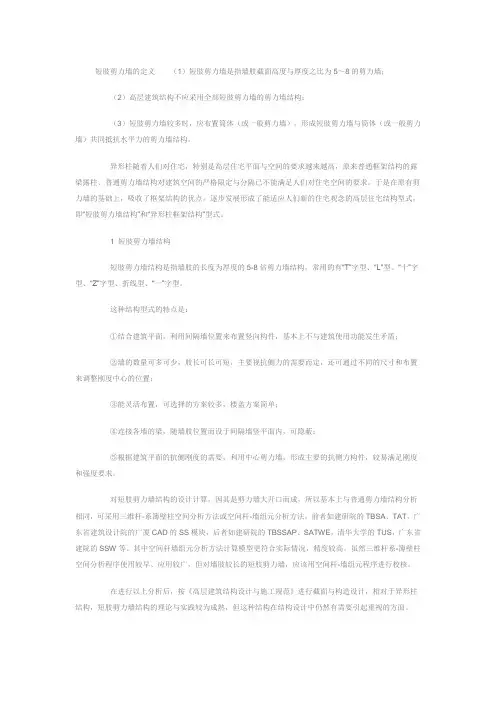

短肢剪力墙的定义（1）短肢剪力墙是指墙肢截面高度与厚度之比为5～8的剪力墙；（2）高层建筑结构不应采用全部短肢剪力墙的剪力墙结构；（3）短肢剪力墙较多时，应布置筒体（或一般剪力墙），形成短肢剪力墙与筒体（或一般剪力墙）共同抵抗水平力的剪力墙结构。
异形柱随着人们对住宅，特别是高层住宅平面与空间的要求越来越高，原来普通框架结构的露梁露柱、普通剪力墙结构对建筑空间的严格限定与分隔已不能满足人们对住宅空间的要求。
于是在原有剪力墙的基础上，吸收了框架结构的优点，逐步发展形成了能适应人们新的住宅观念的高层住宅结构型式，即“短肢剪力墙结构”和“异形柱框架结构”型式。
1 短肢剪力墙结构短肢剪力墙结构是指墙肢的长度为厚度的5-8倍剪力墙结构，常用的有“T”字型、“L”型、“十”字型、“Z”字型、折线型、“一”字型。
这种结构型式的特点是：①结合建筑平面，利用间隔墙位置来布置竖向构件，基本上不与建筑使用功能发生矛盾；②墙的数量可多可少，肢长可长可短，主要视抗侧力的需要而定，还可通过不同的尺寸和布置来调整刚度中心的位置；③能灵活布置，可选择的方案较多，楼盖方案简单；④连接各墙的梁，随墙肢位置而设于间隔墙竖平面内，可隐蔽；⑤根据建筑平面的抗侧刚度的需要，利用中心剪力墙，形成主要的抗侧力构件，较易满足刚度和强度要求。
对短肢剪力墙结构的设计计算，因其是剪力墙大开口而成，所以基本上与普通剪力墙结构分析相同，可采用三维杆-系簿壁柱空间分析方法或空间杆-墙组元分析方法，前者如建研院的TBSA、TAT，广东省建筑设计院的广厦CAD的SS模块，后者如建研院的TBSSAP、SATWE，清华大学的TUS，广东省建院的SSW等。
其中空间杆墙组元分析方法计算模型更符合实际情况，精度较高。
虽然三维杆系-簿壁柱空间分析程序使用较早、应用较广，但对墙肢较长的短肢剪力墙，应该用空间杆-墙组元程序进行校核。
在进行以上分析后，按《高层建筑结构设计与施工规范》进行截面与构造设计，相对于异形柱结构，短肢剪力墙结构的理论与实践较为成熟，但这种结构在结构设计中仍然有需要引起重视的方面。
剪力墙结构的规范理解及短肢剪力墙判定在建筑结构领域，剪力墙结构是一种常见且重要的结构形式。
对于建筑设计师、工程师以及相关从业者来说，准确理解剪力墙结构的规范，并能够正确判定短肢剪力墙，是确保建筑结构安全、稳定和经济合理的关键。
首先，我们来了解一下什么是剪力墙结构。
剪力墙，顾名思义，是一种能够承受水平和竖向荷载的墙体结构。
它就像一道坚固的屏障，能够有效地抵抗风荷载、地震作用等水平力，同时也承担着建筑物自身的重力荷载。
剪力墙通常由钢筋混凝土制成，具有较高的强度和刚度。
剪力墙结构的优点众多。
其一，它能够提供较大的抗侧刚度，使得建筑物在水平荷载作用下的变形较小，从而保证了结构的稳定性和安全性。
其二，剪力墙结构可以有效地分隔空间，提高建筑物的使用功能。
其三，由于其良好的抗震性能，在地震多发地区，剪力墙结构被广泛应用。
然而，要想充分发挥剪力墙结构的优势，就必须严格遵循相关的规范要求。
规范对于剪力墙结构的设计、施工和验收等环节都做出了详细的规定。
在设计方面，规范明确了剪力墙的厚度、配筋率、混凝土强度等级等参数的要求。
例如，剪力墙的厚度应根据建筑物的高度、抗震设防烈度等因素确定，以保证其具有足够的承载能力和稳定性。
配筋率的确定则要考虑到剪力墙所承受的内力大小和分布情况，确保钢筋能够有效地发挥作用。
施工过程中，规范对于钢筋的绑扎、混凝土的浇筑和养护等都有严格的要求。
钢筋的位置、间距和连接方式必须符合设计要求，以保证剪力墙的受力性能。
混凝土的浇筑要保证密实度，避免出现蜂窝、麻面等质量缺陷。
养护工作也至关重要，良好的养护能够提高混凝土的强度和耐久性。
接下来，我们重点探讨一下短肢剪力墙的判定。
短肢剪力墙是指墙肢截面高度与厚度之比为 5 8 的剪力墙。
与普通剪力墙相比，短肢剪力墙的受力性能和抗震性能相对较弱。
在判定短肢剪力墙时，需要综合考虑多个因素。
首先是墙肢的长度和厚度之比。
如果这个比值在 5 8 之间，就有可能被判定为短肢剪力墙。
关于"短肢剪力墙"的定义解释
依据山东省工程建设标准定额站《定额解释》（鲁标定解[2009]27号），符合短肢剪力墙的条件的构件混凝土套定额子目 4-2-35轻型框剪墙，模板套定额子目10-4-150~155轻体框架柱（壁式柱）。
关于"短肢剪力墙"的定义解释如下：
根据JGJ3-2002《高层建筑混凝土结构技术规程》第7.1.2条款，短肢剪力墙是指墙肢截面高度（H）与厚度（B）之比为5～8的剪力墙。
附墙轻型框架结构中，各构件的区别是
截面尺寸：
柱：H/B < 5（单肢）；
异形柱：H/B < 5（一般柱肢数≥两肢）；
短肢剪力墙：5 ≤ H/B ≤8；
剪力墙：H/B >8。
T形、L形、］形、+形等计算墙肢截面高度与厚度之比以最长的肢为准。
墙肢截面高度（H）指墙肢截面长边（或称墙肢长度），墙肢厚度（B）指墙肢截面短边。
附件：墙肢截面高度（H）与厚度（B）示意图
青岛市工程建设标准定额站
二○一○年二月五日附件：墙肢截面高度（H）与厚度（B）示意图
墙肢截面高度（H）与厚度（B）示意图。
16 设计交流Building StructureWe learn we go短肢剪力墙结构的判定方法刘喜平/佛山市高明区建设施工图审查站如何正确判定一个结构体系是否属于短肢剪力墙较多的结构体系（以下简称短肢剪力墙结构），是设计者所关心的问题，笔者就设计中遇到的问题和对规范的理解提出个人看法，请大家批评指正。
1 短肢剪力墙的判定（1）《高层建筑混凝土结构技术规程》（JGJ3—2002）（简称《高规》）认为：短肢剪力墙是指墙肢截面高度与厚度之比为5~8的剪力墙。
（2）在短肢剪力墙的判定上，SATWE 的以前版本是单向认定的，这样有长肢翼缘的T 形、L 形剪力墙的短肢部分还认为是短肢剪力墙。
新版的判定消除了上述不合理现象，短肢墙的判定原则改为双向认定，即只有小于等于两肢相连且都满足短肢要求的剪力墙，程序才判定为短肢剪力墙。
这样在统计短肢墙所占的弯矩、剪力比例及短肢墙设计时，也更符合规范的原意。
（3）《广东补充规定》（DBJ/T15—46—2005）第3.2.3条认为：剪力墙截面高度与厚度之比大于4、小于8时为短肢剪力墙。
当剪力墙截面厚度不小于层高的1/15，且不小于300mm ，高度与厚度之比大于4时仍属一般剪力墙。
（4）剪力墙厚度不小于H /15，不小于300，且长度大于2000，可不按短肢剪力墙[5]。
（5）《北京市建筑设计技术细则——结构专业》（以下简称《北京细则》）中5.5.5条规定：当墙肢截面高度与厚度之比虽为5~8，但墙肢二侧均与较强的连梁（连梁净跨与连梁高度之比≤2.5）相连时或有翼墙相连的短肢墙（翼墙长度应不小于墙厚度的3倍），可不作为短肢墙。
（6）结合上面这些规定，笔者对于短肢剪力墙判定的一点心得：1）对于一字形剪力墙，墙肢长度与厚度之比为5~8的剪力墙属于短肢剪力墙，但是如果两端都有强连梁（跨高比不大于2.5，模型采用开洞输入），形成连肢墙，则可以不看作独立的短肢剪力墙；2）对于两肢剪力墙（L 形、T 形），只要有一肢长度与厚度之比大于8，就可以认为是普通剪力墙；3）对于三肢及以上剪力墙（翼墙长度应不小于墙厚度的3倍），不管墙肢长度与厚度之比是否大于8，均认为是普通剪力墙；4）对于高层底部剪力墙加厚的情况，剪力墙厚度不小于H /15，不小于300，且长度大于2000，可不按短肢剪力墙。
短肢剪力墙的判别规则（一）引言概述：短肢剪力墙作为一种常用的结构形式，在建筑设计中起到了重要的支撑和抗震作用。
为了确保短肢剪力墙的设计和施工质量，需要明确其判别规则。
本文将探讨短肢剪力墙的判别规则，包括五个大点：墙体布置、剪力墙的刚度和强度、钢筋配筋、连接件的选择和施工质量。
通过细致的分析，希望能够为相关人员提供参考和指导。
正文内容：一、墙体布置1. 建筑平面的考虑：短肢剪力墙应按照建筑平面布置，结构布置应尽量避免出现短墙、孤墙或集中布置的情况。
2. 墙体形状：合理选择墙体形状，常见的有矩形、T形、L形等。
形状的选择应根据结构的功能、地震力的大小等因素综合考虑。
二、剪力墙的刚度和强度1. 剪力墙的刚度：剪力墙的刚度是保证结构整体稳定性的重要参数，应根据结构的受力情况确定墙体的刚度。
2. 剪力墙的强度：墙体的抗震性能主要取决于其抗剪强度，需根据结构设计要求和地震力确定墙体的强度。
三、钢筋配筋1. 钢筋的选择：根据设计要求和剪力墙的受力特点，选择合适的钢筋材料，并按照相关规范和要求进行选取。
2. 钢筋的布置：合理布置钢筋可以提高墙体的承载能力和抗震性能，需考虑受力情况和施工的可行性。
四、连接件的选择1. 连接件的类型：根据结构的需要，选择适当的连接件，如梁柱连接件、剪力墙与地基的连接件等。
2. 连接件的强度和刚度：连接件的强度和刚度要满足设计要求，确保连接的可靠性和稳定性。
五、施工质量1. 砌筑质量：保证短肢剪力墙的砌筑质量，墙体应平整、垂直，砌筑缝隙应符合规范要求。
2. 钢筋工程质量：钢筋的粘结质量和布置要符合设计要求，在施工过程中注意钢筋的保护和防腐。
总结：通过研究短肢剪力墙的判别规则，我们可以得出一些结论。
首先，墙体布置应根据建筑平面和结构要求进行合理布置。
其次，剪力墙的刚度和强度是保证结构稳定的关键。
钢筋的选取和布置是保证墙体承载能力的重要因素。
连接件的选择和质量对结构的稳定性和安全性至关重要。
1.结构大师中只有当“结构体系”定义为“短肢剪力墙结构”时，程序才对模型中的剪力墙是否为短肢剪力墙进行判断；否则不对短肢剪力墙进行判断。
当判断为短肢剪力墙时，程序没有自动提高其抗震等级。
用户可在自动生成构件类型后，在“显示/构件”中勾选查看构件类型，对其中的短肢剪力墙构件手动指定抗震等级。
但程序对短肢剪力墙的设计内力进行了调整；
2. 判断方法如下：
（1）对于L形、T形等双肢或多肢剪力墙，只要有一个墙肢的长度（Hw）与墙厚（bw）的比值大于8就不判断为短肢剪力墙。
参见图1.4.5-1所示。
（2）对于开洞剪力墙判断情况如下：
当洞口上面的墙梁尺寸满足L b/h b>2.5时, 按洞口两边的墙柱尺寸来分别判断：
a、当所形成的墙柱为一字形墙柱时，若墙柱的长度（H w）与墙厚（b w）的比值小于8，此墙柱判断为短肢剪力墙；
b、当所形成的墙柱为T形、L形等双肢或多肢剪力墙时，就按L形、T形等双肢剪力墙来判断，即只要有一个墙肢的长度（H w）与墙厚（b w）的比值大于8就不判断为短肢剪力墙。
当洞口上面的墙梁尺寸满足L b/h b≤2.5时，按整片墙的尺寸来判断，即不考虑洞口的影响，按无洞口墙来判断。
其中：L b—为墙梁的净跨；h b—墙梁的截面高度
图1.4.5-1 常用双肢剪力墙简图
图1.4.5-2 多肢剪力墙简图。
2、短肢剪力墙的判断与短肢剪力墙的判断与设计1. 引言本文旨在介绍短肢剪力墙的判断与设计，并提供详细的指导和步骤。
短肢剪力墙是现代建筑中常用的结构元素，用于提供建筑物的抗震能力。
本文将从以下几个方面进行讨论：剪力墙的定义和作用、短肢剪力墙的判断标准、设计要点等。
2. 剪力墙的定义和作用剪力墙是一种用于抵抗地震力的竖向结构墙，通过在建筑物中布置剪力墙，可以显著提高建筑物的抗震能力。
剪力墙的主要作用是承担建筑物的水平地震力，将其转化为垂直的剪切力，通过墙体的作用，将这部分剪切力转移到地基中，从而保护建筑物的安全。
3. 短肢剪力墙的判断标准短肢剪力墙是指高度与长宽比小于等于2的剪力墙。
在设计阶段，需要根据短肢剪力墙的几何尺寸以及材料性质等因素，判断是否满足相应的判断标准。
主要的判断标准包括弹性刚度、强度、变形能力等方面。
3.1 弹性刚度判断弹性刚度是指短肢剪力墙在地震作用下，墙体的变形程度。
根据相关规范和公式，可以通过计算墙体的刚度系数来判断弹性刚度是否满足要求。
3.2 强度判断强度是指短肢剪力墙在地震作用下，所能承受的最大荷载。
根据相关规范和试验结果，可以通过计算墙体的承载能力来判断强度是否满足要求。
3.3 变形能力判断变形能力是指短肢剪力墙在地震作用下，能够承受的变形量。
通过计算墙体的屈曲变形、剪切滑移等参数，可以判断变形能力是否满足要求。
4. 短肢剪力墙的设计要点在进行短肢剪力墙的设计时，需要考虑以下几个要点：4.1 墙体布置及尺寸根据建筑物的结构布置和地震力分析结果，确定短肢剪力墙的布置位置和间距。
根据墙体的高度、厚度等参数，计算出墙体的几何尺寸。
4.2 钢筋配筋根据短肢剪力墙的受力特点和设计要求，进行钢筋的配筋设计。
确定纵向钢筋、箍筋的数量和位置，以及墙体的横向加筋等。
4.3 墙体厚度短肢剪力墙的墙体厚度需要满足强度和变形的要求。
根据相关指引和公式，进行墙体厚度的计算和调整。
5. 本文档所涉及附件如下：（这里列出本文档所涉及的附件，如相关图纸、计算表格等。
短肢剪力墙一、短肢剪力墙的定义（1）短肢剪力墙是指墙肢截面高度与厚度之比为5～8的剪力墙；（2）高层建筑结构不应采用全部短肢剪力墙的剪力墙结构；（3）短肢剪力墙较多时，应布置筒体（或一般剪力墙），形成短肢剪力墙与筒体（或一般剪力墙）共同抵抗水平力的剪力墙结构。
二、短肢剪力墙的界定方法规程相关规定：《高层建筑混凝土结构技术规程》第7.1.2条规定了高层建筑结构不应采用全部短肢剪力墙的剪力墙结构。
短肢剪力墙较多时，应布置筒体（或一般剪力墙），形成短肢剪力墙与筒体（或一般剪力墙）共同抵抗水平力的剪力墙结构，并且应符合一系列规定。
第7.1.3条规定了B级高度高层建筑和9度抗震设计的A级高度高层建筑，不应采用第7.1.2条规定的具有较多短肢剪力墙的剪力墙结构。
短肢剪力墙结构的必要条件：抗震设计时，短肢墙承受的第一振型底部地震倾覆力矩不大于结构总底部地震倾覆力矩的50%。
短肢剪力墙结构的下限：当短肢墙较少时，如短肢墙承受的第一振型底部地震倾覆力矩小于结构总底部地震倾覆力矩的15%～40%，则可以按普通剪力墙结构设计。
下限规范没有规定，用户可以灵活掌握。
B级高度高层建筑和9度抗震设计的A级高度高层建筑，即使置筒体，也不能采用。
其最大适用高度比高规表4.2.2-1中剪力墙结构的规定值适当降低，且7度和8度抗震设计时分别不应大于100m和60m。
如果在剪力墙结构中，只有个别小墙肢，不应看成短肢剪力墙结构而应作为一般剪力墙结构处理。
短肢剪力墙结构，其首先应是全剪力墙结构。
短肢剪力墙结构中，应有足够的长肢剪力墙。
如果把短肢墙看成异形柱，则短肢剪力墙结构可以认为呈框剪结构的变形特征。
当结构形式符合短肢剪力墙结构形式后，才能在软件“总信息”参数的结构体系中，定义结构为“短肢剪力墙结构”。
当采用壳元模型时，应加细单元的划分。
（宜把默认的2改为1）短肢剪力墙结构有时用薄壁杆元（TAT）可能更合适。
因短肢墙的模型更符合薄壁杆元模型，采用壳元则有单元划分不细的问题。
剪力墙结构的规范理解及短肢剪力墙判定
摘要：剪力墙又称为抗风墙和结构墙，房屋或者构筑物中主要承受风荷载或者地震作用引起的水平荷载的墙体，防治结构剪切破坏。
本文根据笔者多年的工程经验，对剪力墙结构设计的一些心得跟大家分享一下。
关键词：剪力墙结构；规范；短肢剪力墙判定
前言
高层建筑结构同时承受垂直和水平荷载，还要抵抗地震作用，在低层结构中，水平荷载产生的内力和位移很小，通常可以忽略；而在高层建筑中，水平荷载和地震力的作用将成为高层建筑剪力墙的控制因素。
随着建筑高度增加，位移增加最快，弯矩次之。
因此高层建筑设计不仅要有较大的承载能力，而且需要较大的抗侧刚度，以保证水平荷载产生的侧向变形控制在一定范围内。
剪力墙结构在水平力作用下侧向变形的特征为弯曲型。
剪力墙结构承受竖向荷载及水平荷载的能力都较大。
其特点是整体性好，侧向刚度大，水平力作用下侧移小，并且由于没有梁、柱等外露与凸出，便于房间内部布置。
一、对于规范的理解
(1)《高规》7.1.2条和7.13条是针对短肢剪力墙结构中的短肢剪力端和一般剪力墙提出的具体要求，对于一般剪力墙结构中的短肢剪力墙不执行本条规定：
①从构件的概念解读规范，《高规》7. 1.2条注:短肢剪力墙是指墙肢截面高度(即水平截面的长度)与厚度（即水平截面的宽度）之比为5～8的剪力墙二般剪力墙是指墙肢截面高度与厚度之比大于8的剪力墙。
②从结构的概念解读规范，《高规》7.1.2条称:短肢剪力墙较多时，形成舰肢剪力墙与简体（或一般剪力墙)共同抵抗水平力的剪力墙结些、构，称为较多短肚的剪力墙结构，俗称短肢剪力墙结构。
(2)高层建筑设计中，我们应合理进行抗侧力构件布局，剪力墙布置不宜过少，墙肢不宜过短，不应设计仅有短肢剪力墙的高层建筑，应采用短肢剪力墙与筒体(一般剪力墙)共同抵抗水平力的结构体系。
(3)采用较多短肢的剪力墙结构体系时，其最大适用高度要适当降低，Ⅶ度和Ⅷ度抗震设计时分别不应大100m和80m.根据抗震设计规范的精神，Ⅳ类场地上的结构，最大适用高度还应适当降低。
(4)抗震设计时，要使筒体和一般剪力墙承受的第一振型底部地震倾覆力矩大于结构总底部地震倾覆力矩的50%，形成多道抗震防线。
主要抗侧力构件—筒体（或一般剪力墙)布置时应注意整个结构刚度的均衡性，不要集中在一处布置使建筑产生过大的扭转效应，同时筒体要有足够的刚度，其平面尺寸不宜过小。
