剪力墙的分类与受力特点

钢板剪力墙的分类及性能【模板一】钢板剪力墙的分类及性能导言：钢板剪力墙是一种常用于建筑结构中的承重元素，具有较强的抗剪能力和抗震性能。

本文旨在介绍钢板剪力墙的分类及其性能，详细解析各类钢板剪力墙的特点和适用范围，为工程实践提供参考。

一、钢板剪力墙的分类1. 直板式钢板剪力墙1.1 类型一：均布型直板式钢板剪力墙特点：均匀布置的钢板使得荷载得到均匀分担，具有良好的抗震性能。

适用范围：适用于需求较高的工程，如高层建筑、桥梁等。

1.2 类型二：集中型直板式钢板剪力墙特点：钢板分布不均匀，能够集中抵抗地震力，抗震能力较强。

适用范围：适用于对抗震能力要求较高的地区，如地震频发地区。

2. 缝板式钢板剪力墙2.1 类型一：单缝板式钢板剪力墙特点：采用单缝连接方式，利用单缝中的钢板阻止墙体的剪切破坏，抗剪能力较强。

适用范围：适用于一般工程，如住宅楼、商业建筑等。

2.2 类型二：多缝板式钢板剪力墙特点：采用多缝连接方式，能够提高钢板的利用率，经济性较好。

适用范围：适用于需求经济性较高的工程，如大型厂房、仓库建筑等。

二、钢板剪力墙的性能1. 抗震性能钢板剪力墙具有较好的抗震性能，能够有效吸收地震能量，阻止结构发生倒塌破坏。

2. 承载性能钢板剪力墙能够承受较大的水平荷载和垂直荷载，保证结构整体的稳定性和安全性。

3. 安装便利性钢板剪力墙的安装相对简便，施工周期短，可以提高工程进度。

4. 经济性钢板剪力墙的采用能够减少建筑结构的用钢量，提高材料利用率，降低工程造价。

5. 环保性钢板剪力墙的施工过程中不会产生大量废弃物，能够满足现代建筑对环保的要求。

【模板二】钢板剪力墙的分类及性能导言：本文主要介绍钢板剪力墙的分类及性能，通过对各类钢板剪力墙的细致分析与阐述，为工程设计和施工提供参考依据。

一、钢板剪力墙的分类1. 根据构造特点的分类1.1 直板式钢板剪力墙- 类型一：均布型直板式钢板剪力墙具有均匀分布的钢板，能够在地震作用下均匀分担荷载。

剪力墙种类判别依据及受力特点剪力墙是结构中常用的一种抗震构件，其受力特点和设计方法直接关系到建筑结构的抗震性能。

本文将介绍剪力墙种类判别依据及受力特点，以帮助读者更加深入了解和应用剪力墙。

1. 剪力墙的基本结构形式剪力墙是在建筑结构中设置的一种墙体结构构件，可以沿着建筑的纵向或横向方向设置在墙板边缘或是空间内。

在结构形式上，剪力墙主要可以分为：1.1 普通剪力墙1.2 空心剪力墙1.3 拼接剪力墙1.4 集合剪力墙1.5 折曲剪力墙其中，普通剪力墙是结构中最为常见的一种，其采用基础连续或独立而建，墙体为实心，一般用轻骨料混凝土或加气混凝土制造。

空心剪力墙是采用建筑空心砖或空心混凝土块构成的，其重量轻、承载力大，适用于大面积的建筑结构中。

拼接剪力墙是利用两个以上的普通剪力墙相互拼接而制成的特殊结构形式，其抗震性能可较单体剪力墙有明显的提升。

集合剪力墙是指采用混合建筑结构形成的依托于一些框架和柱子上的墙，该种剪力墙的抗震性能相对较高。

折曲剪力墙是指将剪力墙的墙体折曲成“L”型或“Z”型布置的墙体，在墙体中的角部连接处可以有效地进行刚性变形，从而提高剪力墙的承载能力和整体抗震性能。

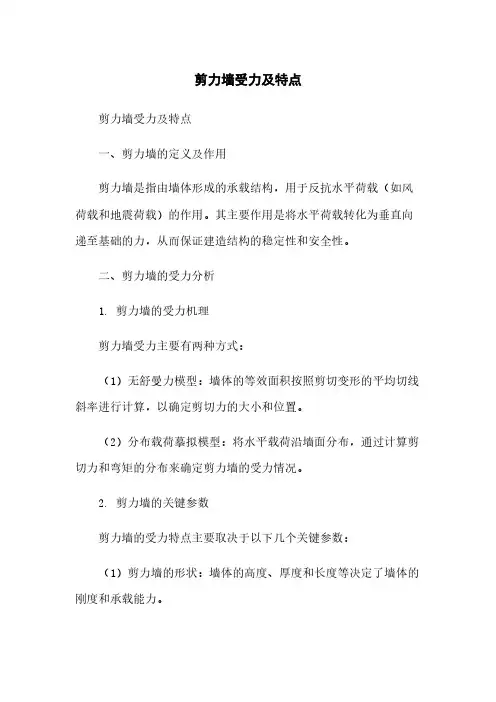

2. 剪力墙的受力特点剪力墙作为结构抗震设计的主要构件之一，其受力特点包括以下几点：2.1 剪力墙的刚度与墙体面积成正比也就是说，当剪力墙的面积增加时，其刚度也逐渐增加。

因此，在剪力墙的设计计算中，需要考虑墙体的有效高度、长度和厚度等关键参数，来确保其刚度符合工程要求。

2.2 剪力墙的受力方向与墙体方向一致剪力墙具有非线性的受力性能，通常情况下其受力方向与墙体方向一致。

此外，当地震力作用于墙体时，其垂直于墙体方向产生的压力使得墙面呈现局部的压缩和拉伸，从而出现受力集中点和裂缝等破坏形态。

2.3 剪力墙的受力作用面积不均匀由于剪力墙墙体具有较高的刚度和承载能力，其内部受力状态十分复杂，其受力作用面积也呈不均匀状态。

因此，在剪力墙设计计算中，需要考虑墙体内的受力集中点和裂缝等破坏形态，从而确保其承载能力和整体抗震性能。

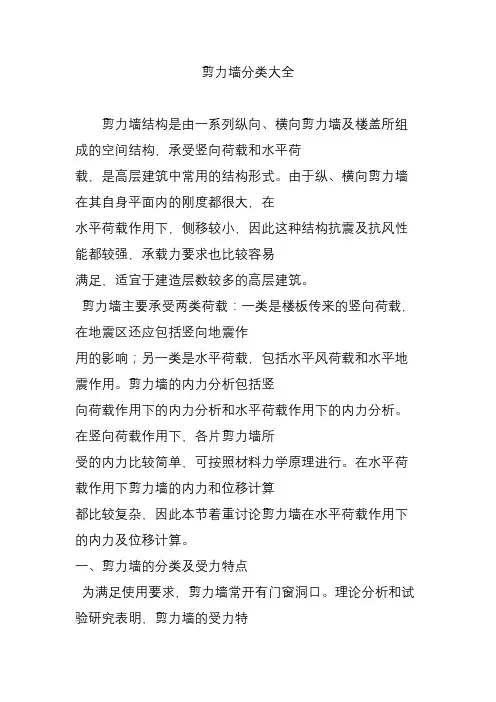

剪力墙分类大全剪力墙结构是由一系列纵向、横向剪力墙及楼盖所组成的空间结构，承受竖向荷载和水平荷载，是高层建筑中常用的结构形式。

由于纵、横向剪力墙在其自身平面内的刚度都很大，在水平荷载作用下，侧移较小，因此这种结构抗震及抗风性能都较强，承载力要求也比较容易满足，适宜于建造层数较多的高层建筑。

剪力墙主要承受两类荷载：一类是楼板传来的竖向荷载，在地震区还应包括竖向地震作用的影响；另一类是水平荷载，包括水平风荷载和水平地震作用。

剪力墙的内力分析包括竖向荷载作用下的内力分析和水平荷载作用下的内力分析。

在竖向荷载作用下，各片剪力墙所受的内力比较简单，可按照材料力学原理进行。

在水平荷载作用下剪力墙的内力和位移计算都比较复杂，因此本节着重讨论剪力墙在水平荷载作用下的内力及位移计算。

一、剪力墙的分类及受力特点为满足使用要求，剪力墙常开有门窗洞口。

理论分析和试验研究表明，剪力墙的受力特性与变形状态主要取决于剪力墙上的开洞情况。

洞口是否存在，洞口的大小、形状及位置的不同都将影响剪力墙的受力性能。

剪力墙按受力特性的不同主要可分为整体剪力墙、小开口整体剪力墙、双肢墙（多肢墙）和壁式框架等几种类型。

不同类型的剪力墙，其相应的受力特点、计算简图和计算方法也不相同，计算其内力和位移时则需采用相应的计算方法。

1．整体剪力墙无洞口的剪力墙或剪力墙上开有一定数量的洞口，但洞口的面积不超过墙体面积的15%，且洞口至墙边的净距及洞口之间的净距大于洞孔长边尺寸时，可以忽略洞口对墙体的影响，这种墙体称为整体剪力墙（或称为悬臂剪力墙）。

整体剪力墙的受力状态如同竖向悬臂梁，截面变形后仍符合平面假定，因而截面应力可按材料力学公式计算。

2．小开口整体剪力墙当剪力墙上所开洞口面积稍大且超过墙体面积的15%时，通过洞口的正应力分布已不再成一直线，而是在洞口两侧的部分横截面上，其正应力分布各成一直线。

这说明除了整个墙截面产生整体弯矩外，每个墙肢还出现局部弯矩，因为实际正应力分布，相当于在沿整个截面直线分布的应力之上叠加局部弯矩应力。

剪力墙的判别依据和受力特点
剪力墙的判别依据和受力特点：
⑴整截面墙独立悬臂墙整体小开口墙双肢（联肢）墙壁式框架墙；
⑵依据：①整体工作系数α。

②墙肢惯性矩比In／I ；
⑶判别条件：
①剪力墙无洞口或虽有洞口但洞口面积与墙面积之比不大于016，且洞口净距及洞口边至墙边净距大于洞口边长尺寸时，按整截面墙算。

②当α<1时可不考虑连梁的约束作用，按悬臂墙计算。

③当1≤α＜10，按联肢墙计算。

④当α≥10且In／I≤ζ时，按整体小开口墙计算。

⑤当α≥10且I n／I＞ζ时按壁式框架计算。

⑷受力特点：
①整截面墙截面正应力呈直线分布，沿墙的高度方向弯矩图既不发生突变也不出现反弯点。

②独立悬臂墙墙肢轴力为零，各墙肢自身截面上的应力呈
直线分布，弯矩图既不发生突变也不出现反弯点。

③整体小开口墙连梁的约束作用很强，墙的整体性好，水平荷载产生的弯矩主要由墙肢的轴力负担，墙肢弯矩较小，弯矩图有突变但基本无反弯点界面正应力接近直线分布。

④双肢墙连梁对墙肢有一定的约束作用，弯矩图有突变且有反弯点，墙肢局部弯矩较大，整个截面正应力已不再呈直线分布。

⑤壁式框架连梁与墙肢的截面弯曲刚度接近，墙肢中弯矩与框架柱相似，其弯矩图不仅在楼层处有突变，且大多数楼层中都出现反弯点。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

第五讲（一) 剪力墙结构的内力、位移计算本章内容:一、剪力墙结构的计算图1、剪力墙结构的计算图—水平荷载下剪力墙的计算截面2、剪力墙的分类（1）整体墙和小开口整体墙（2)双肢剪力墙和多肢剪力墙（3）框支剪力墙（4）开有不规则大洞口的墙二、剪力墙构件的受力特点和分类依据1、影响剪力墙受力性能的两个主要指标（1）肢强系数(2）剪力墙整体性系数2、单榀剪力墙受力特点(水平力作用下墙肢中的整体弯矩和局部弯矩)3、剪力墙的分类（1）整截面剪力墙(2）整体小开口剪力墙（3）联肢剪力墙（4）壁式框架三、剪力墙的计算方法1、整体墙和小开口整体墙的计算2、双肢墙的计算1）连续连杆法的基本假设2）力法方程的建立3）基本方程的解4）双肢墙的内力计算5）双肢墙的位移与等效刚度6）关于墙肢剪切变形和轴向变形的影晌7）关于各类剪力墙划分判别式的讨论一、剪力墙结构的计算图1、剪力墙结构的计算图—水平荷载下剪力墙的计算截面下图为一高层建筑剪力墙结构的平面布置及剖面示意图。

从图中可以看出，剪力墙结构是由一系列的竖向纵、横墙和平面楼板组合在一起的—个空间盒子式结构体系。

按照对高层建筑结构计算的基本假定及计算图取法，它可以按纵、横两方向的平面抗侧力结构进行分析。

为了方便，下面采用简单的图形说明问题。

下图所示为剪力墙结构，在横向水平荷载作用下,只考虑横墙起作用，而“略去”纵墙的作用。

在纵向水平荷载作用时，只考虑纵墙起作用，而“略去"横墙的作用。

需要指出的是,这里所谓“略去”另一方向剪力墙的影响,并非完全略去，而是将其影响体现在与它相交的另一方向剪力墙结构端部存在的翼缘，将翼缘部分作为剪力墙的一部分来计算.根据《高层规程》的规定，计算剪力墙结构的内力和位移时，应考虑纵、横墙的共同工作，即纵墙的一部分可作为横墙的有效翼缘，横墙的一部分也可作为纵墙的有效冀缘。

现浇剪力墙有效翼缘的宽度i b可按下表所列各项中最小值取用。

剪力墙通常是布置得规则、拉通、对直的。

剪力墙种类判别依据和受力特点剪力墙作为建筑结构中的重要构件之一，其承担着重要的受力作用。

而剪力墙的种类多样，不同种类的剪力墙在受力特点上也有所不同。

在建筑设计和施工过程中，如果我们能够掌握剪力墙种类的判别依据和受力特点，就能更好地进行合理的设计和施工，提高建筑结构的安全性和稳定性。

一、剪力墙的种类1、墙板式剪力墙：墙板式剪力墙的结构特点是以顶板、底板和竖向加劲筋为主，中间填充混凝土或轻质混凝土。

在地震和风的作用下，墙板受到荷载作用而变形，使剪切力可以得到较好的分散和抵抗。

2、纵向墙件式剪力墙：纵向墙件式剪力墙的结构特点是由混凝土或砖石墙体和垂直的混凝土或钢筋混凝土墙件共同组成，具备相对较好的抗震性能。

3、约束式剪力墙：约束式剪力墙的结构特点是在中心开洞的混凝土或砖墙处加设框架，并与框架连续构成刚性约束，从而提高其受力承载能力和变形能力。

4、框架式剪力墙：框架式剪力墙的结构特点是在墙面内设立一定数量和间距的框架，在墙的抗震性能上有很大的提高。

二、剪力墙的受力特点1、受弯作用：在水平荷载的作用下，剪力墙受到弯曲的作用，产生剪力和弯矩。

2、剪切作用：在水平荷载作用下，剪力墙产生剪力作用，抵抗建筑结构的侧移。

3、抗压作用：剪力墙可以承受建筑结构的自重和容许荷载，通过其厚实的墙体对荷载进行垂直承受。

4、隔震作用：剪力墙在承受水平荷载的同时还起到隔震的作用，最大程度上减轻地震对建筑结构和人员的危害。

三、剪力墙种类的判别依据1、空间限制：考虑建筑空间对墙体的限制，尤其是居民住宅、商业中心等，因此在剪力墙的形式上需考虑设计的空间限制。

2、结构变形：以某种机理设计的剪力墙，必须主张在稳定的设计状态下进行变形。

3、抗震性：建筑物自身抗震性能时剪力墙建成的原因之一。

四、结论剪力墙的种类和受力特点对于建筑结构的稳定性和安全性至关重要。

设计师和工程师在进行设计和施工时，必须对剪力墙的种类和受力特点有充分的了解和掌握。

只有这样，建筑结构才能具备更好的抗震性能和稳定性，保障人们的生命和财产安全。

剪力墙结构和框架结构的区别- 剪力墙分类-剪力墙结构和框架结构的区别剪力墙分类在建筑领域，剪力墙结构和框架结构是两种常见的结构形式。

它们在设计、受力特点、适用范围等方面存在着显著的区别。

同时，剪力墙本身也有着不同的分类。

下面就让我们一起来详细了解一下。

首先，我们来看看剪力墙结构。

剪力墙结构是用钢筋混凝土墙板来承受竖向和水平荷载的结构。

这些墙板就像一道道坚固的屏障，有效地抵抗了来自各个方向的力。

剪力墙结构的优点是侧向刚度大，在水平荷载作用下，比如风荷载或者地震作用，变形小，抗震性能好。

这使得它在高层建筑中得到了广泛的应用。

框架结构则是由梁和柱组成的框架来承受竖向和水平荷载。

框架结构的优点是建筑平面布置灵活，可以根据不同的功能需求自由划分空间。

但相对来说，它的侧向刚度较小，在水平荷载作用下变形较大。

那么，剪力墙结构和框架结构具体有哪些区别呢？从受力特点来看，剪力墙结构主要依靠墙体承受水平荷载，而框架结构主要通过框架梁柱的弯曲和剪切变形来抵抗水平荷载。

在空间布局上，剪力墙结构由于墙体较多，对空间的划分有一定的限制；而框架结构的柱网布置相对灵活，更便于空间的灵活划分和利用。

从适用高度来说，剪力墙结构更适合建造高层建筑，因为它能够提供足够的侧向刚度；而框架结构一般适用于多层建筑，如果要用于高层建筑，往往需要结合剪力墙形成框剪结构。

从经济性方面考虑，剪力墙结构的墙板钢筋和混凝土用量较大，成本相对较高；框架结构由于梁柱构件相对简单，在一定程度上成本较低。

接下来，我们再了解一下剪力墙的分类。

按照开洞情况，剪力墙可以分为整截面剪力墙、整体小开口剪力墙、双肢剪力墙和多肢剪力墙。

整截面剪力墙没有洞口或者洞口很小，其受力性能类似于一个悬臂构件，整体工作性能好。

整体小开口剪力墙的洞口面积较小，墙肢的弯矩图基本没有反弯点。

双肢剪力墙是由连梁将两个墙肢连接在一起形成的，其受力性能较为复杂。

多肢剪力墙则是由多个墙肢通过连梁连接而成。

剪力墙种类判别依据和受力的特点剪力墙是一种常用于建筑结构中的抗震构件，主要作用是抵抗地震反力和风力作用。

剪力墙的种类有很多，不同种类的剪力墙具有不同的受力特点和判别依据。

本文将详细介绍几种常见的剪力墙种类及其受力特点和判别依据。

1. 框架剪力墙框架剪力墙是由框架结构和剪力墙组成的结构形式，通常是在建筑的外围设置剪力墙，与内部的框架结构相互配合，在抗震和承载方面协同作用。

框架剪力墙的主要受力方式为剪力，受力特点与普通剪力墙相似，但其在框架结构的协同作用下，可以更好地实现强度和刚度的分布。

判别框架剪力墙的依据通常是墙体设定的位置和建筑结构中使用钢材的数量和位置。

2. 梁式剪力墙梁式剪力墙是指在墙体内设置钢筋混凝土梁，以实现增加墙体承载能力和抗震能力的剪力墙。

梁式剪力墙的主要受力方式为剪力和弯曲力，其墙体通常为T形或L形的截面。

梁式剪力墙的判别依据主要是墙体的截面形式和尺寸，以及梁和墙体钢筋的布局和数量。

3. 空心砌块剪力墙空心砌块剪力墙是一种较为常见的剪力墙形式，其墙体基于钢筋混凝土框架，并使用空心砖块或加气混凝土等材料填充，在后期砌筑完成后，墙体内部填充物形成了墙的承载核心，提高了墙体的强度和抗震能力。

空心砌块剪力墙的主要受力方式仍为剪力，判别依据主要是墙体砌筑的方式和材料。

4. 折板式剪力墙折板式剪力墙是一种新型的剪力墙类型，其墙体的形式为多层折叠的薄钢板构成，钢板之间通过连接件相互连接而成。

折板式剪力墙的受力方式主要为剪力和弯曲力，墙体具有较好的ductility 和灵活性，能在相对较小的位移下承受较大的荷载。

综上所述，剪力墙种类繁多，每一种剪力墙都有其独特的受力特点和判别依据。

在实际工程中，我们需要根据建筑结构的需要和实际情况选择合适的剪力墙型号，以实现最优化的抗震和承载效果。

同时，在剪力墙建造的过程中，需采取科学合理的施工方式和技术措施，确保墙体的质量和耐久性，提高建筑的安全性和可靠性。

剪力墙种类判别依据和受力特点剪力墙是一种常用的抗震结构形式，其结构特点为将大部分水平荷载通过剪力墙传递到地基上，起到稳定建筑物的作用。

根据构造形式，剪力墙可分为单向剪力墙、双向剪力墙和框架-剪力墙结构等多种类型。

本文将从结构特点和受力特点两个方面介绍不同类型的剪力墙种类判别依据。

一、结构特点1.单向剪力墙单向剪力墙结构是指墙体仅在一方向上起主要抵抗作用，由于剪力墙只设置在建筑物的某一侧，使所受荷载仅通过剪力墙传递到地基，从而引导并限制结构的水平变形。

单向剪力墙通常采用混凝土、砖墙等材料进行建造。

与双向剪力墙相比，单向剪力墙在建造时不易受到限制，通常适用于长条形建筑物或矮层建筑物。

2.双向剪力墙双向剪力墙结构是指剪力墙在两个相互垂直的方向上起主要抵抗作用，由于墙体形式为方格，双向剪力墙能承受更大的荷载。

双向剪力墙的结构特点为剪力墙的几何尺寸相对较小，建造时需要较高的施工技术和材料质量，采用高层建筑物时需采用钢筋混凝土框架支撑双向剪力墙的两端。

3.框架-剪力墙结构框架-剪力墙结构是一种结构复杂的混合结构体系，其结构形式由钢、混凝土框架和剪力墙组成。

在此结构中，框架起着限制剪力墙在空间中的变形，而剪力墙则承受主要的竖向荷载和剪力。

二、受力特点1.单向剪力墙单向剪力墙在所受荷载作用下，剪力墙竖向受力，同时还承受横向荷载，这种荷载会引起剪力墙轻微的弯曲和扭转，由于该结构体系所能吸收的弯矩极少，对结构的刚度和抗震性能要求很高。

2.双向剪力墙双向剪力墙结构承受主要竖向荷载和剪力，同时还承受横向荷载的作用，共同作用下，使墙体变形较小，侧向刚度较高。

由于剪力墙是以方格形式设置的，其竖向刚度与横向刚度较接近，对于楼层高的建筑物，双向剪力墙较为适用。

3.框架-剪力墙结构框架-剪力墙结构在应对竖向荷载、剪力、弯矩和扭转力时具有较高的抗力能力。

框架结构能够起到在剪力墙所能承受的变形范围之内限制其变形的作用，剪力墙则用来吸收盘绕和剪切。
