煤气化技术那种最好

国内最全的煤气化技术简介（最新整理）本文收集、整理、并汇总了国内当前大多数煤气化工艺（包括水煤浆、干煤粉、碎煤等加压气化工艺；固定床、流化床、气流床气化工艺；激冷流程、废锅流程；水冷壁、耐火砖等冷壁炉和热壁炉型），可作为煤化工、煤气化专业技术人员参考资料，是目前网络上公开交流的较为全面的一篇资料。

1、“神宁炉”粉煤加压气化技术（宁夏神耀科技有限责任公司）以高旋流单喷嘴大通量粉煤加压气化炉为目标载体，以多煤种理化特性数据为基础，构建了气化炉流场、传热分析等模型；基于燃烧器强动量传导机制，揭示了顶置式旋流气化场湍流燃烧的动力学机理；揭示了氧气和煤粉的强化反应规律，独创了高效无相变水冷壁反应室与“沉降-破泡式”激冷室相耦合的气化炉。

“神宁炉”干粉煤气化技术能源转化效率高，有效气成分≥91%，碳转化率≥98.5%。

固体灰渣好处理，灰渣中不含苯、酚、焦油等大分子有机物废物。

气化系统吨煤污水排放量控制在0.4—0.5t，废水处理后可完全回用。

高效、中空、高能点火系统，实现高压、惰性环境下点火成功率98%以上。

采用组合式燃烧器通道结构，控制火焰形成，确保气化炉内壁挂渣均匀。

2、“科林炉”CCG粉煤加压气化技术（德国科林工业技术有限责任公司）技术特点：（1）煤种适应性广：适用于各种烟煤、无烟煤、褐煤及石油焦等，对强度、热稳定性、结渣性、粘结性等没有具体要求。

对高灰分、高灰熔点、高硫含量的“三高”煤等低品质的煤种拥有很好的工业化业绩。

（2）技术指标高：因燃烧器采用多烧嘴顶置下喷的配置方式，原料在气化炉内碰撞混合更加充分，气化炉炉膛及顶部挂渣均匀，可实现较高的气化温度（1400～1700℃），碳转化率高达到99%以上，合成气中不含重烃、焦油等物质，有效合成气成分90～93%，冷煤气效率80～83%。

（3）投资低：根据项目规模不同，可提供日投煤量750吨/天至3000吨/天的不同气化炉炉型设计，主要设备制造已完全实现国产化，整个装置的投资建设成本低，建设周期短。

七种煤气化工艺介绍煤气化是一种将固体煤转化为气体燃料的工艺，通常通过加热煤，使其在缺氧或氧气含量有限的条件下发生化学反应，生成焦炭、煤油和煤气等产物。

以下是七种常见的煤气化工艺的介绍。

1.固定床煤气化工艺：该工艺中，煤通过加热填充在固定的反应器中，在缺氧条件下进行气化。

在高温下，煤发生热解反应，生成固体残渣和一氧化碳、氢气等气体。

这些气体通常用于制造合成气或其他化学品。

2.流化床煤气化工艺：流化床煤气化工艺中，煤通过气化剂和促进剂的喷射，在气化炉内形成流体化床。

在床内，煤被高速的气流悬浮并在其表面上发生化学反应。

这种工艺适用于不同种类的煤，并能高效地产生合成气。

3.乌煤煤气化工艺：乌煤煤气化工艺是在低温和低压下对乌煤进行气化的一种方法。

乌煤是一种硬煤的变种，其含煤量高且易于破碎。

这种工艺能够产生较高浓度的一氧化碳和氢气，适用于燃料气和合成气的生产。

4. Lurgi煤气化工艺：Lurgi煤气化工艺采用干煤粉在喷射炉内与氧气和蒸汽进行气化。

这种工艺具有高效和灵活的特点，适用于各种煤种和煤粉尺寸。

其产气效率高，并且可以在高温下对产生的煤气进行分离和净化。

5. Koppers-Totzek煤气化工艺：Koppers-Totzek煤气化工艺是一种由德国公司开发的工艺。

该工艺利用煤在高温下与氧气和水蒸气进行反应，生成一氧化碳和氢气等气体。

这种工艺有助于减少硫化物和氨等有害物质的生成，并通过循环冷却来提高能源利用率。

6. Shell煤气化工艺：Shell煤气化工艺是一种高效的二代气化工艺，采用了先进的氧气冷喷射技术。

它将煤分解为焦炭和煤气，并将煤气用于合成气和其他化学品的生产。

该工艺具有高效能和较低的二氧化碳排放量。

7. Entrained Flow煤气化工艺：Entrained Flow煤气化工艺中，煤和氧气以高速混合，并通过特殊设计的喷射式燃烧器进行燃烧和气化。

这种工艺能够在高温下快速气化煤并生成高浓度的合成气。

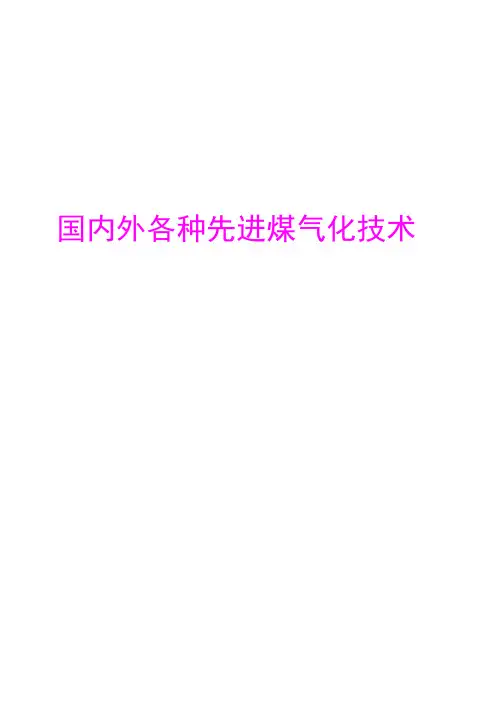

国内外各种先进煤气化技术一、引言二、煤气化技术概述：2.1 固定层制气工艺（移动床）2.2 流化床气化工艺2.3 气流床气化工艺2.4 其他煤气化技术三、国内主流煤气化技术详解3.1 Lurgi（鲁奇）煤气化技术3.2 Texaco（德士古）煤气化技术3.3 Shell煤气化技术工艺3.4 GSP煤气化技术3.5 Dow煤气化工艺3.6 Texaco、Shell、GSP三种气化技术对比四、其它煤气化技术4.1 第三代煤气化技术4.2 组合气化炉煤气化法五、国内外煤气化的技术现状和发展趋势5.1 国外技术现状和发展趋势5.2 国内的技术现状和发展趋势5.3 国内工业化煤气化装置技术最新成果一、引言我国石油资源相对短缺，仅占化石能源探明储量的51.3％，开采量仅为世界开采量的21.4％，石油供需矛盾日益突出。

由于世界资源日趋减少，中东地区战乱不止，石油价格动荡不稳因此大量依赖石油进口将严重威胁我国国民经济的运行安全。

同时，我国煤炭资源丰富，探明可采储量2040亿t(2002年)。

煤炭在一次能源消费结构中占有主导地位，20世纪80年代以来一直在70％上下。

专家研究认为，在未来相当长时期内，一次能源消费结构中煤炭仍将居主导地位，到2050年将维持在50％以上。

目前国内发展煤气化合成化工产品的势头很旺特别是在产地,一批新的煤化工项目开始起步,老企业正以现代新技术改造传统落后的生产装置,以油为原料的大、中型合成氨厂开始进行煤代油的技术改造。

通过改造可以达到降低生产成本，改善环境状况之目的。

本文针对这一情况综合介绍国内煤气化技术现状，并对目前主流煤气化技术作一横向对比。

煤炭气化，即在一定温度、压力条件下利用气化剂(O2、H2O或CO2)与煤炭反应生成洁净合成气(CO、H2的混合物)，是对煤炭进行化学加工的一个重要方法，是实现煤炭洁净利用的关键。

煤炭气化技术，尤其是高压、大容量气流床气化技术，显示了良好的经济和社会效益，代表着发展趋势，是现在最清洁的煤利用技术，是洁净煤技术的龙头和关键。

几种煤气化技术介绍煤气化技术发展迅猛，种类很多，目前在国内应用的主要有：传统的固定床间歇式煤气化、德士古水煤浆气化、多元料浆加压气化、四喷嘴对置式水煤浆气化、壳牌粉煤气化、GSP气化、航天炉煤气化、灰熔聚流化床煤气化、恩德炉煤气化等等，下别分别加以介绍。

一 Texaco水煤浆加压气化技术德士古水煤浆加压气化技术1983年投入商业运行后，发展迅速，目前在山东鲁南、上海三联供、安徽淮南、山西渭河等厂家共计13台设备成功运行，在合成氨和甲醇领域有成功的使用经验。

Texaco水煤浆气化过程包括煤浆制备、煤浆气化、灰水处理等工序：将煤、石灰石（助熔剂）、添加剂和NaOH称量后加入到磨煤机中，与一定量的水混合后磨成一定粒度的水煤浆；煤浆同高压给料泵与空分装置来的氧气一起进入气化炉，在1300～1400℃下送入气化炉工艺喷嘴洗涤器进入碳化塔，冷却除尘后进入CO变换工序，一部分灰水返回碳洗塔作洗涤水，经泵进入气化炉，另一部分灰水作废水处理。

其优点如下：（1）适用于加压下（中、高压）气化，成功的工业化气化压力一般在4.0MPa 和6.5Mpa。

在较高气化压力下，可以降低合成气压缩能耗。

（2）气化炉进料稳定，由于气化炉的进料由可以调速的高压煤浆泵输送，所以煤浆的流量和压力容易得到保证。

便于气化炉的负荷调节，使装置具有较大的操作弹性。

（3）工艺技术成熟可靠，设备国产化率高。

同等生产规模，装置投资少。

该技术的缺点是：（1）由于气化炉采用的是热壁，为延长耐火衬里的使用寿命，煤的灰熔点尽可能的低，通常要求不大于1300℃。

对于灰熔点较高的煤，为了降低煤的灰熔点，必须添加一定量的助熔剂，这样就降低了煤浆的有效浓度，增加了煤耗和氧耗，降低了生产的经济效益。

而且，煤种的选择面也受到了限制，不能实现原料采购本地化。

（2）烧嘴的使用寿命短，停车更换烧嘴频繁（一般45～60天更换一次），为稳定后工序生产必须设置备用炉。

无形中就增加了建设投资。

煤气化技术煤气化技术是清洁利用煤炭资源的重要途径和手段。

目前，国内自行开发和引进的煤气化技术种类很多，但总体上可以分为以下三大类：一、移动床气化技术以鲁奇为代表的加压块煤气化技术。

鲁奇加压气化技术是由联邦德国鲁奇公司于1930年开发的，属第一代煤气化技术，技术成熟可靠，曾是世界上建厂最多的煤气化技术。

鲁奇气化技术是制取城市煤气和合成气装置中的心脏设备。

它适应的煤种广﹑气化强度较大﹑气化效率高。

鲁奇气化技术的特点为：采用碎煤加压式供料方式，即连接在炉体上部的煤锁将煤块升压，加入气化炉的预热层，然后，下移至反应层，煤在反应层气化，反应热量取自于气化剂与燃烧形成的燃烧层。

产生的粗煤气从出口排出。

炉篦上方的灰渣从底部出口排到下方连接的灰锁中，所以气化炉与煤锁﹑灰锁构成了一体的气化装置。

鲁奇炉的代表炉型即第三代MARK－IV型Ф3800mm加压气化炉, 炉体由内外壳组成，其间形成50mm的环形水冷夹套，用作保护炉的过热和产生蒸汽，结构更为合理的炉型。

鲁奇公司为河南义马、大唐克旗等制做了多台鲁奇式气化炉。

图1 鲁奇加压块煤气化装置二、流化床气化技术以恩德炉、灰熔聚为代表的气化技术。

恩德炉粉煤流化床气化技术是朝鲜恩德“七.七”联合企业在温克勒粉煤流化床气化炉的基础上，经长期的生产实践，逐步改进和完善的一种煤气化工艺。

灰融聚流化床粉煤气化技术根据射流原理，在流化床底部设计了灰团聚分离装置，形成床内局部高温区，使灰渣团聚成球，借助重量的差异达到灰团与半焦的分离，在非结渣情况下，连续有选择地排出低碳量的灰渣。

目前，中科院山西煤化所山西省粉煤气化工程研究中心开发的加压灰熔聚气化工业装置已经成功应用于晋煤集团天溪煤制油分公司1 0万吨/年煤基MTG合成油示范工程项目，该项目配备了6台灰熔聚气化炉（5开1备），气化炉操作压力0.6MPa，日处理晋城无烟煤1600吨，干煤气产量125000Nm3/h（配套30万吨/年合成甲醇）。

几种煤气化技术介绍煤气化技术发展迅猛，种类很多，目前在国内应用的主要有：传统的固定床间歇式煤气化、德士古水煤浆气化、多元料浆加压气化、四喷嘴对置式水煤浆气化、壳牌粉煤气化、GSP气化、航天炉煤气化、灰熔聚流化床煤气化、恩德炉煤气化等等，下别分别加以介绍。

一Texaco水煤浆加压气化技术德士古水煤浆加压气化技术1983年投入商业运行后，发展迅速，目前在山东鲁南、上海三联供、安徽淮南、山西渭河等厂家共计13台设备成功运行，在合成氨和甲醇领域有成功的使用经验。

Texaco水煤浆气化过程包括煤浆制备、煤浆气化、灰水处理等工序：将煤、石灰石<助熔剂）、添加剂和NaOH称量后加入到磨煤机中，与一定量的水混合后磨成一定粒度的水煤浆；煤浆同高压给料泵与空分装置来的氧气一起进入气化炉，在1300～1400℃下送入气化炉工艺喷嘴洗涤器进入碳化塔，冷却除尘后进入CO变换工序，一部分灰水返回碳洗塔作洗涤水，经泵进入气化炉，另一部分灰水作废水处理。

其优点如下：<1）适用于加压下<中、高压）气化，成功的工业化气化压力一般在 4.0MPa 和6.5Mpa。

在较高气化压力下，可以降低合成气压缩能耗。

<2）气化炉进料稳定，因为气化炉的进料由可以调速的高压煤浆泵输送，所以煤浆的流量和压力容易得到保证。

便于气化炉的负荷调节，使装置具有较大的操作弹性。

<3）工艺技术成熟可靠，设备国产化率高。

同等生产规模，装置投资少。

该技术的缺点是：<1）因为气化炉采用的是热壁，为延长耐火衬里的使用寿命，煤的灰熔点尽可能的低，通常要求不大于1300℃。

对于灰熔点较高的煤，为了降低煤的灰熔点，必须添加一定量的助熔剂，这样就降低了煤浆的有效浓度，增加了煤耗和氧耗，降低了生产的经济效益。

而且，煤种的选择面也受到了限制，不能实现原料采购本地化。

<2）烧嘴的使用寿命短，停车更换烧嘴频繁<一般45～60天更换一次），为稳定后工序生产必须设置备用炉。

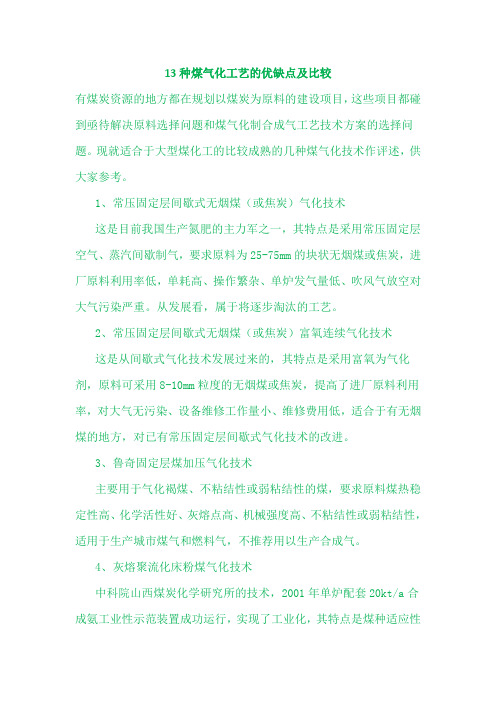

13种煤气化工艺的优缺点及比较有煤炭资源的地方都在规划以煤炭为原料的建设项目，这些项目都碰到亟待解决原料选择问题和煤气化制合成气工艺技术方案的选择问题。

现就适合于大型煤化工的比较成熟的几种煤气化技术作评述，供大家参考。

1、常压固定层间歇式无烟煤（或焦炭）气化技术这是目前我国生产氮肥的主力军之一，其特点是采用常压固定层空气、蒸汽间歇制气，要求原料为25-75mm的块状无烟煤或焦炭，进厂原料利用率低，单耗高、操作繁杂、单炉发气量低、吹风气放空对大气污染严重。

从发展看，属于将逐步淘汰的工艺。

2、常压固定层间歇式无烟煤（或焦炭）富氧连续气化技术这是从间歇式气化技术发展过来的，其特点是采用富氧为气化剂，原料可采用8-10mm粒度的无烟煤或焦炭，提高了进厂原料利用率，对大气无污染、设备维修工作量小、维修费用低，适合于有无烟煤的地方，对已有常压固定层间歇式气化技术的改进。

3、鲁奇固定层煤加压气化技术主要用于气化褐煤、不粘结性或弱粘结性的煤，要求原料煤热稳定性高、化学活性好、灰熔点高、机械强度高、不粘结性或弱粘结性，适用于生产城市煤气和燃料气，不推荐用以生产合成气。

4、灰熔聚流化床粉煤气化技术中科院山西煤炭化学研究所的技术，2001年单炉配套20kt/a合成氨工业性示范装置成功运行，实现了工业化，其特点是煤种适应性宽，可以用6-8mm以下的碎煤，属流化床气化炉，床层温度达1100℃左右，中心局部高温区达到1200-1300℃，煤灰不发生熔融，而只是使灰渣熔聚成球状或块状排出。

床层温度比恩德气化炉高100-200℃，所以可以气化褐煤、低化学活性的烟煤和无烟煤，以及石油焦，投资比较少，生产成本低。

缺点是气化压力为常压，单炉气化能力较低，产品中CH4含量较高（1%-2%），环境污染及飞灰综合利用问题有待进一步解决。

此技术适用于中小氮肥厂利用就地或就近的煤炭资源改变原料路线。

5、恩德粉煤气化技术恩德炉实际上属于改进后的温克勒沸腾层煤气化炉，适用于气化褐煤和长焰煤，要求原料为不粘结或弱粘结性、灰分小于25%-30%，灰熔点高（ST大于1250℃）、低温化学活性好的煤。

德士古煤气化法的特点
德士古煤气化法是一种常用的煤气化技术，被广泛应用于煤炭转化为燃料和化工产品的过程中。

它具有以下几个特点：
1. 高效能：德士古煤气化法能够将煤炭中的碳氢化合物转化为气体燃料，实现煤炭资源的高效利用。

与传统的直接燃烧方式相比，煤气化能够提高能源利用率，减少煤炭的消耗量。

2. 多产物：煤气化过程中，除了产生燃料气体外，还能够产生一系列有价值的化学产品，如合成气、合成油和合成醇等。

这些产物可以用于发电、制造化学品以及石油替代品等领域，增加了能源资源的综合利用。

3. 灵活性：德士古煤气化法适用于不同种类的煤炭，包括贫瘠煤、褐煤和无烟煤等。

它能够根据煤炭的特性进行调整和优化，以达到最佳的气化效果。

同时，该技术还可以适应不同的产物需求，根据市场需求进行调整。

4. 环保性：德士古煤气化法相比于传统的燃烧方式，减少了大量的烟尘、SOx和NOx等有害气体的排放。

通过气化过程中的高温和高压条件，有助于清除煤炭中的硫和灰分，减少了燃烧过程中的污染物排放。

此外，该技术还能够通过合理的废气处理和固体废弃物利用，进一步减少环境污染。

5. 可持续性：德士古煤气化法在煤炭资源紧张的背景下具有重要意义。

通过煤炭气化，可以将煤炭转化为可再生的气体燃料，为能源供应提供了新的选择。

同时，该技术还能够利用生物质、废弃物和焦炉煤气等非煤炭资源，扩大能源的多样化供应。

总体而言，德士古煤气化法具有高效能、多产物、灵活性、环保性和可持续性等特点。

它是一种重要的煤气化技术，能够有效地利用煤炭资源，减少环境污染，同时还能够为能源供应提供新的选择。

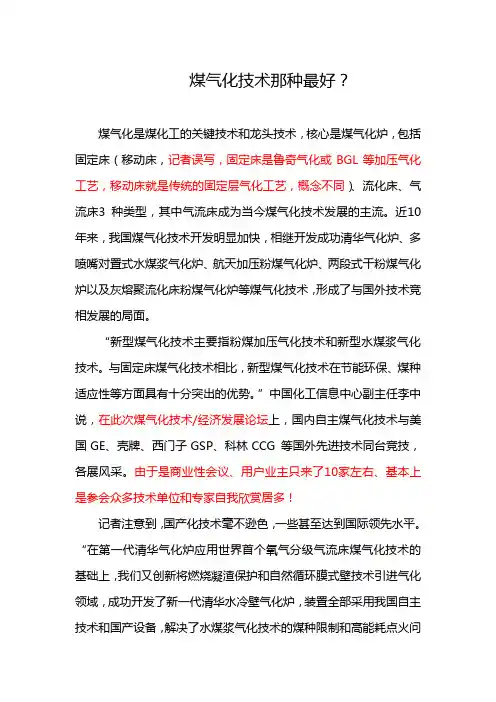

煤气化技术那种最好？煤气化是煤化工的关键技术和龙头技术，核心是煤气化炉，包括固定床（移动床，记者误写，固定床是鲁奇气化或BGL等加压气化工艺，移动床就是传统的固定层气化工艺，概念不同）、流化床、气流床3 种类型，其中气流床成为当今煤气化技术发展的主流。

近10年来，我国煤气化技术开发明显加快，相继开发成功清华气化炉、多喷嘴对置式水煤浆气化炉、航天加压粉煤气化炉、两段式干粉煤气化炉以及灰熔聚流化床粉煤气化炉等煤气化技术，形成了与国外技术竞相发展的局面。

“新型煤气化技术主要指粉煤加压气化技术和新型水煤浆气化技术。

与固定床煤气化技术相比，新型煤气化技术在节能环保、煤种适应性等方面具有十分突出的优势。

”中国化工信息中心副主任李中说，在此次煤气化技术/经济发展论坛上，国内自主煤气化技术与美国GE、壳牌、西门子GSP、科林CCG 等国外先进技术同台竞技，各展风采。

由于是商业性会议、用户业主只来了10家左右、基本上是参会众多技术单位和专家自我欣赏居多！记者注意到，国产化技术毫不逊色，一些甚至达到国际领先水平。

“在第一代清华气化炉应用世界首个氧气分级气流床煤气化技术的基础上，我们又创新将燃烧凝渣保护和自然循环膜式壁技术引进气化领域，成功开发了新一代清华水冷壁气化炉，装置全部采用我国自主技术和国产设备，解决了水煤浆气化技术的煤种限制和高能耗点火问题，形成了世界第一个水煤浆水冷壁煤气化工艺。

”清华大学盈德气体煤气化联合研究中心主任张建胜教授自豪地说，水冷壁保护结构水煤浆气化技术，具有水煤浆耐火砖和干粉水冷壁气化炉的优点，比如气化炉操作温度不再受耐火砖的限制，可以使用灰熔点更高的煤作为原料，煤种适应性更宽，覆盖了褐煤、烟煤到无烟煤全煤阶。

除此以外，清华水冷壁气化炉的水冷壁按照自然循环设计，强制循环运行。

即便在停电、停泵等事故状态下无法强制供水，水汽系统仍可自然循环，水冷壁不会损坏，保证气化炉安全停车。

采用水冷壁结构，也不必每年停车更换锥底砖和全炉向火面砖，单炉年运转可达8000小时以上。

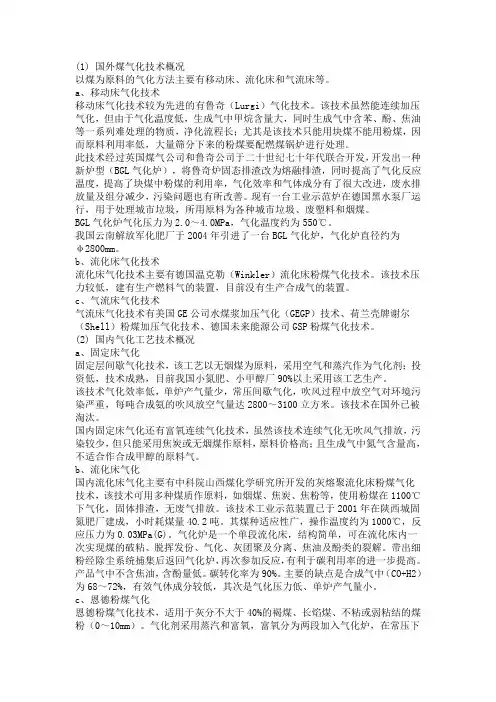

(1) 国外煤气化技术概况以煤为原料的气化方法主要有移动床、流化床和气流床等。

a、移动床气化技术移动床气化技术较为先进的有鲁奇（Lurgi）气化技术。

该技术虽然能连续加压气化，但由于气化温度低，生成气中甲烷含量大，同时生成气中含苯、酚、焦油等一系列难处理的物质，净化流程长；尤其是该技术只能用块煤不能用粉煤，因而原料利用率低，大量筛分下来的粉煤要配燃煤锅炉进行处理。

此技术经过英国煤气公司和鲁奇公司于二十世纪七十年代联合开发，开发出一种新炉型（BGL气化炉），将鲁奇炉固态排渣改为熔融排渣，同时提高了气化反应温度，提高了块煤中粉煤的利用率，气化效率和气体成分有了很大改进，废水排放量及组分减少，污染问题也有所改善。

现有一台工业示范炉在德国黑水泵厂运行，用于处理城市垃圾，所用原料为各种城市垃圾、废塑料和烟煤。

BGL气化炉气化压力为2.0～4.0MPa，气化温度约为550℃。

我国云南解放军化肥厂于2004年引进了一台BGL气化炉，气化炉直径约为φ2800mm。

b、流化床气化技术流化床气化技术主要有德国温克勒（Winkler）流化床粉煤气化技术。

该技术压力较低，建有生产燃料气的装置，目前没有生产合成气的装置。

c、气流床气化技术气流床气化技术有美国GE公司水煤浆加压气化（GEGP）技术、荷兰壳牌谢尔（Shell）粉煤加压气化技术、德国未来能源公司GSP粉煤气化技术。

(2) 国内气化工艺技术概况a、固定床气化固定层间歇气化技术，该工艺以无烟煤为原料，采用空气和蒸汽作为气化剂；投资低，技术成熟，目前我国小氮肥、小甲醇厂90%以上采用该工艺生产。

该技术气化效率低，单炉产气量少，常压间歇气化，吹风过程中放空气对环境污染严重，每吨合成氨的吹风放空气量达2800～3100立方米。

该技术在国外已被淘汰。

国内固定床气化还有富氧连续气化技术，虽然该技术连续气化无吹风气排放，污染较少，但只能采用焦炭或无烟煤作原料，原料价格高；且生成气中氮气含量高，不适合作合成甲醇的原料气。
