国内最全的煤气化技术简介（最新整理）本文收集、整理、并汇总了国内当前大多数煤气化工艺（包括水煤浆、干煤粉、碎煤等加压气化工艺；固定床、流化床、气流床气化工艺；激冷流程、废锅流程；水冷壁、耐火砖等冷壁炉和热壁炉型），可作为煤化工、煤气化专业技术人员参考资料，是目前网络上公开交流的较为全面的一篇资料。
1、“神宁炉”粉煤加压气化技术（宁夏神耀科技有限责任公司）以高旋流单喷嘴大通量粉煤加压气化炉为目标载体，以多煤种理化特性数据为基础，构建了气化炉流场、传热分析等模型；基于燃烧器强动量传导机制，揭示了顶置式旋流气化场湍流燃烧的动力学机理；揭示了氧气和煤粉的强化反应规律，独创了高效无相变水冷壁反应室与“沉降-破泡式”激冷室相耦合的气化炉。
“神宁炉”干粉煤气化技术能源转化效率高，有效气成分≥91%，碳转化率≥98.5%。
固体灰渣好处理，灰渣中不含苯、酚、焦油等大分子有机物废物。
气化系统吨煤污水排放量控制在0.4—0.5t，废水处理后可完全回用。
高效、中空、高能点火系统，实现高压、惰性环境下点火成功率98%以上。
采用组合式燃烧器通道结构，控制火焰形成，确保气化炉内壁挂渣均匀。
2、“科林炉”CCG粉煤加压气化技术（德国科林工业技术有限责任公司）技术特点：（1）煤种适应性广：适用于各种烟煤、无烟煤、褐煤及石油焦等，对强度、热稳定性、结渣性、粘结性等没有具体要求。
对高灰分、高灰熔点、高硫含量的“三高”煤等低品质的煤种拥有很好的工业化业绩。
（2）技术指标高：因燃烧器采用多烧嘴顶置下喷的配置方式，原料在气化炉内碰撞混合更加充分，气化炉炉膛及顶部挂渣均匀，可实现较高的气化温度（1400～1700℃），碳转化率高达到99%以上，合成气中不含重烃、焦油等物质，有效合成气成分90～93%，冷煤气效率80～83%。
（3）投资低：根据项目规模不同，可提供日投煤量750吨/天至3000吨/天的不同气化炉炉型设计，主要设备制造已完全实现国产化，整个装置的投资建设成本低，建设周期短。
国内外各种先进煤气化技术一、引言二、煤气化技术概述：2.1 固定层制气工艺（移动床）2.2 流化床气化工艺2.3 气流床气化工艺2.4 其他煤气化技术三、国内主流煤气化技术详解3.1 Lurgi（鲁奇）煤气化技术3.2 Texaco（德士古）煤气化技术3.3 Shell煤气化技术工艺3.4 GSP煤气化技术3.5 Dow煤气化工艺3.6 Texaco、Shell、GSP三种气化技术对比四、其它煤气化技术4.1 第三代煤气化技术4.2 组合气化炉煤气化法五、国内外煤气化的技术现状和发展趋势5.1 国外技术现状和发展趋势5.2 国内的技术现状和发展趋势5.3 国内工业化煤气化装置技术最新成果一、引言我国石油资源相对短缺，仅占化石能源探明储量的51.3％，开采量仅为世界开采量的21.4％，石油供需矛盾日益突出。
由于世界资源日趋减少，中东地区战乱不止，石油价格动荡不稳因此大量依赖石油进口将严重威胁我国国民经济的运行安全。
同时，我国煤炭资源丰富，探明可采储量2040亿t(2002年)。
煤炭在一次能源消费结构中占有主导地位，20世纪80年代以来一直在70％上下。
专家研究认为，在未来相当长时期内，一次能源消费结构中煤炭仍将居主导地位，到2050年将维持在50％以上。
目前国内发展煤气化合成化工产品的势头很旺特别是在产地,一批新的煤化工项目开始起步,老企业正以现代新技术改造传统落后的生产装置,以油为原料的大、中型合成氨厂开始进行煤代油的技术改造。
通过改造可以达到降低生产成本，改善环境状况之目的。
本文针对这一情况综合介绍国内煤气化技术现状，并对目前主流煤气化技术作一横向对比。
煤炭气化，即在一定温度、压力条件下利用气化剂(O2、H2O或CO2)与煤炭反应生成洁净合成气(CO、H2的混合物)，是对煤炭进行化学加工的一个重要方法，是实现煤炭洁净利用的关键。
煤炭气化技术，尤其是高压、大容量气流床气化技术，显示了良好的经济和社会效益，代表着发展趋势，是现在最清洁的煤利用技术，是洁净煤技术的龙头和关键。

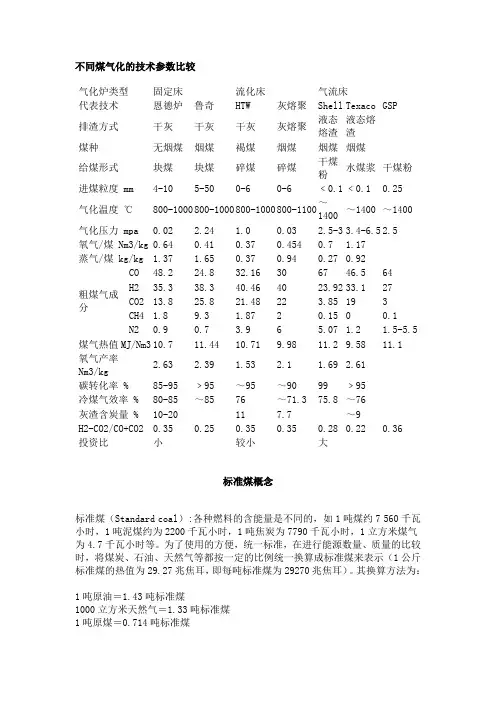

不同煤气化的技术参数比较气化炉类型固定床 流化床 气流床 代表技术 恩德炉 鲁奇 HTW 灰熔聚 Shell Texaco GSP排渣方式 干灰 干灰 干灰 灰熔聚 液态熔渣 液态熔渣煤种 无烟煤 烟煤 褐煤 烟煤 烟煤 烟煤给煤形式 块煤 块煤 碎煤 碎煤 干煤粉水煤浆 干煤粉 进煤粒度 mm 4-10 5-50 0-6 0-6 ﹤0.1 ﹤0.1 0.25气化温度 ℃ 800-1000 800-1000 800-1000 800-1100 ～1400～1400 ～1400 气化压力 mpa 0.02 2.24 1.0 0.03 2.5-3 3.4-6.5 2.5 氧气/煤 Nm3/kg 0.64 0.41 0.37 0.454 0.7 1.17 蒸气/煤 kg/kg 1.37 1.65 0.37 0.94 0.27 0.92粗煤气成分 CO 48.2 24.8 32.16 30 67 46.5 64H2 35.3 38.3 40.46 40 23.92 33.1 27 CO2 13.8 25.8 21.48 22 3.85 19 3 CH4 1.8 9.3 1.87 2 0.15 0 0.1N2 0.9 0.7 3.9 6 5.07 1.2 1.5-5.5煤气热值MJ/Nm3 10.7 11.44 10.71 9.98 11.2 9.58 11.1 氧气产率 Nm3/kg2.63 2.39 1.53 2.1 1.69 2.61 碳转化率 % 85-95 ﹥95 ～95 ～90 99 ﹥95 冷煤气效率 % 80-85 ～85 76 ～71.3 75.8 ～76 灰渣含炭量 % 10-20 11 7.7 ～9 H2-CO2/CO+CO2 0.35 0.25 0.35 0.35 0.28 0.22 0.36 投资比 小 较小 大标准煤概念标准煤（Standard coal ）:各种燃料的含能量是不同的，如1吨煤约7 560千瓦小时，1吨泥煤约为2200千瓦小时，1吨焦炭为7790千瓦小时，1立方米煤气为4.7千瓦小时等。
各种煤气化工艺的比较与选择煤化工中不同类型的煤气化技术是在技术发展的不同阶段，为适应不同的工艺要求而发展起来的。
离开煤种、煤气化配套的下游转化装置等具体问题，泛泛而谈不同煤气化技术的优劣，是没有意思的。
Simbeck等人曾对不同气化工艺的特点做了比较，见表1-17.表1-17 不同气化工艺的特点比较项目固定（移动床）流化床气流床灰渣形态干灰熔渣干灰灰团聚熔渣气化工艺Lurgi BGL Winkler，HTWICC,U-Gas K-T,TexacoCFB KRW Shell，E-Gas，GS P原料特点煤颗粒/mm 6~50 6~50 6~106~10 <0.1细灰循环有限制最好是干灰可以较好无限制粘结性煤加搅拌可以基本可以可以可以适宜煤阶任意高煤阶低煤阶任意任意操作特点出口温度/℃425~650 425~650 900~1050 900~1050 1250~1600氧气耗量低低中中高蒸汽耗量高低中中低碳转化率低低低低高焦油等有有无无无本书将从不同煤气化工艺的固有技术特征出发，从煤种适应性、合成气产物处理的难易程度、原料消耗、生产强度等几个方面对不同的气化技术作进一步的比较。
1.1 煤种适应性固定床气化炉煤炭网早期的固定床气化炉一般采用活性高、灰熔点高、黏结性低的无烟煤或焦炭，Lurgi加压固定床气化技术的成功，拓展了固定床对煤种的适应性，一些褐煤也可用于固定床加压气化，BGL技术的煤种适应性与干法排灰的Lurgi加压气化炉相比又进了一步。
1.2 流化床气化炉与固定床气化炉类似，早期一般的流化床气化炉为了提高碳转化率，多采用褐煤、长焰煤等活性比较好的煤种。
灰熔聚气化技术的发展拓展了流化床气化技术对煤种的适应性，特别是对一些高灰、高灰熔点的劣质煤油其独特的优势。
1.3 气流床气化炉气流床气化炉对煤的活性没有任何要求，从原理上讲几乎可以适应所有的煤种。
但是受制于诸多的工程问题，不同的气流床气化炉对煤种还是有所要求的。
国内外煤气化技术比较随着煤炭资源的日益短缺，煤的高效利用已成为世界各国关注的重点。
煤气化技术，将煤转化为可燃气体并用于热能、电力和化学前驱体等领域，是当前实现煤高效清洁利用的重要技术之一。
本文将比较国内外煤气化技术的发展现状、技术路线和应用前景。
一、发展现状国内煤气化技术大多起步较晚，主要集中在购买国外设备和技术转化方面。
目前，中国已拥有天然气化工、华能大庆气化、山东诸城气化等多家成熟的煤炭气化企业。
其中，天然气化工主要生产合成气、氢气、苯乙烯等高附加值产物，煤气化率可达到92%以上。
华能大庆气化项目，煤气化率达到了80%以上，年生产合成气、苯乙烯、丙烯、氢气等150万吨。
山东诸城气化项目可生产甲醇、甲醛、乙醇、合成天然气和合成油等。
同时，国内目前正在进行的煤气化项目还有多个，如鄂尔多斯兴隆煤气化、华电集团新能源与煤制氢等。
而国外煤气化技术研究与应用较早，煤气化率和产物种类也较为丰富。
美国、德国、日本、澳大利亚等国家的煤气化技术都十分成熟，其中美国的煤气化产业发展历史最久，技术和产业规模也最大。
美国能源部现有10多个煤气化项目，年产能均在100万吨以上，产物种类包括合成天然气、液体燃料、合成酒精、硫酸、氮肥、尿素、润滑油和化肥等。
二、技术路线国内煤气化技术路线主要有三种：固定床煤气化技术、流化床煤气化技术和煤浆气化技术。
其中，固定床煤气化技术为中国比较成熟的技术路线，常用于生产油制气。
流化床煤气化技术则常用于生产合成气和聚烯烃等化工产品，煤浆气化技术则更适用于城市垃圾热解和冶金煤气化等领域。
目前，煤浆气化技术在国内尚处于探索阶段，需要进一步进行实验研究和工程应用。
而国外煤气化技术路线更为多样化，包括了上文提到的固定床、流化床、煤浆气化以及自动旋转床、堆积流化床、内循环流化床、熔融盘煤气化等。
三、应用前景煤气化技术的应用前景广阔。
其一是消费后果，煤气化技术生产的氢气、合成气、甲醇等化学中间体和化学品可以替代天然气和石油制品，进而推进煤的多元化消费。
煤化工龙头：煤气化技术各流派一览¯ ¯ ¯ ¯ ¯ ¯ ¯ ¯ ¯ ¯ ¯ ¯ ¯ ¯ ¯ ¯ ¯ ¯ ¯ ¯ ¯ ¯ ¯ ¯ ¯ ¯ ¯煤气化技术是现代煤化工的基础，是通过煤直接液化制取油品或在高温下气化制得合成气，再以合成气为原料制取甲醇、合成油、天然气等一级产品及以甲醇为原料制得乙烯、丙烯等二级化工产品的核心技术。
作为煤化工产业链中的“龙头”装置，煤气化装置具有投入大、可靠性要求高、对整个产业链经济效益影响大等特点。
目前国内外气化技术众多，各种技术都有其特点和特定的适用场合，它们的工业化应用程度及可靠性不同，选择与煤种及下游产品相适宜的煤气化工艺技术是煤化工产业发展中的重要决策。
工业上以煤为原料生产合成气的历史已有百余年。
根据发展进程分析，煤气化技术可分为三代。
第一代气化技术为固定床、移动床气化技术，多以块煤和小颗粒煤为原料制取合成气，装置规模、原料、能耗及环保的局限性较大；第二代气化技术是现阶段最具有代表性的改进型流化床和气流床技术，其特征是连续进料及高温液态排渣；第三代气化技术尚处于小试或中试阶段，如煤的催化气化、煤的加氢气化、煤的地下气化、煤的等离子体气化、煤的太阳能气化和煤的核能余热气化等。
本文综述了近年来国内外煤气化技术开发及应用的进展情况，论述了固定床、流化床、气流床及煤催化气化等煤气化技术的现状及发展趋势。
1 国内外煤气化技术的发展现状在世界能源储量中，煤炭约占79%，石油与天然气约占12%。
煤炭利用技术的研究和开发是能源战略的重要内容之一。
世界煤化工的发展经历了起步阶段、发展阶段、停滞阶段和复兴阶段。
20世纪初，煤炭炼焦工业的兴起标志着世界煤化工发展的起步。
