镍锌铁氧体磁芯
镍锌铁氧体磁芯是一种高频软磁铁氧体材料，具有尖晶石结构，相对初始磁导率μ在15～70之间，矫顽力为238.8～557.2A/m，居里点为350～450℃。

它的主要原料包括铁、镍、锌的氧化物或盐类。

镍锌铁氧体磁芯由于具有高频、宽频、高阻抗、低损耗的特点，在近几年越来越受到重视，成为在高频范围（1-100MHz）内应用最广、性能优异的软磁铁氧体材料。

镍锌铁氧体磁芯的磁导率从15-2000不等均有应用，常用的材料磁导率在100-1000之间。

此外，它还具有极高的阻抗率，不到几百的低磁导率等特性。

在电子设备中，镍锌铁氧体磁芯广泛应用于线圈和变压器中，因为它具有高的饱和磁感应强度，机械应力影响小，价格便宜等优点。

请注意，对于任何关于电子设备或材料的详细技术问题，最好咨询相关的专业人员或查阅专门的技术资料，以确保安全和准确性。

铁氧体磁芯是由铁氧体材料制成的磁性元件，广泛应用于电子和电气工程中。

以下是铁氧体磁芯的主要特性和应用：
特性：
1.高频性能：由于铁氧体的特性，它在高频应用中表现出色，减少了磁芯损耗。

2.高磁导率：铁氧体磁芯能够有效地集中和传导磁场，这意味着它们可以在更小的体积下实现相同的性能。

3.热稳定性：与其他磁性材料相比，铁氧体在高温下仍然保持其磁性特性。

应用：
1.电源电子：在变压器、电感和滤波器中，铁氧体磁芯提供了高效率和小体积的解决方案。

2.射频与通讯：铁氧体磁芯被广泛应用于射频变压器、阻抗匹配和电磁屏蔽中。

3.数据存储：某些硬盘驱动器技术使用铁氧体磁芯来增强存储密度和性能。

4.电磁干扰（EMI）滤波：铁氧体环或磁珠用于缠绕电缆，以抑制和减少电磁干扰。

种类：
铁氧体磁芯可以根据其成分和应用，分为不同的类型。

例如，锰锌铁氧体（用于低频应用）和镍锌铁氧体（用于高频应用）。

总的来说，铁氧体磁芯因其高频性能、高磁导率和热稳定性等特性，在电源电子、射频与通讯、数据存储和电磁干扰滤波等多个领域都有着广泛的应用。

磁芯说明E、I形磁芯特点:具有高的导磁率，高饱和的磁通密度和很小的损耗。

由于铁损和温度成负相关，因而可以防止温度的逐步上升，特别在100℃附近，功率损失最小。

用途:电源转换用变压器及扼流圈，通讯设备用变压器。

E形磁芯比罐形磁芯便宜，并有易缠绕和易组装的优点。

然而，E形磁芯没有自屏蔽的功能。

我们提供迭片尺寸的E形磁芯，可与市场上原本设计用于标准迭片尺寸的绕带冲压件的线圈管搭配。

同时提供公制和DIN尺寸。

E形磁芯可压制成各种厚度，提供不同截面的选择。

E形磁芯的典型应用包括差模、功率和电信电感器，以及宽带变压器、电源、变换式和逆变式变压器。

E FD磁芯特点: 卧式安装，可降低高度，备有多路输出，适用于密集型贴装。

用途: 适用于小功率开关电源。

符合行业标准的经济型平面设计(E FD)磁芯可为变压器或电感器节省大量空间。

其横截面特别针对超薄变压器而优化。

E FD磁芯非常适合超薄变压器和电感器使用。

E TD磁芯E TD磁芯是变压器或电感器的经济型选择。

其圆形中柱可减小绕组电阻。

而且，专门针对提高电源变压器效率而优化尺寸。

E TD磁芯的典型应用包括差模电感器和电源变压器。

E E R磁芯E E R磁芯是变压器和电感器的经济型选择。

在缩短缠绕路径长度上，其圆形中柱比方形中柱更具有优势。

美磁E ER磁芯的典型应用包括差模电感器和电源变压器。

E C磁芯特点:磁芯中心部份的断面呈圆形，绕线十分方便。

绕线面积增加，可设计出大功率的开关变压器。

用途:1、各类开关电源Dc-Dc、Ac-Dc、Ac-Ac2、适宜各种电源形式：如：单端反激式、正激式推挽、半桥、全桥。

3、适用于家电、通讯、照明、办公自动化、卫星电视接收系统、军品等领域设计功率参考表型号25KHZ 50KHZ 100KHZTYPEEC 28 40 65 104EC 35 70 113 180EC 40 118 190 300EC 49 150 240 385EC 54 205 330 528EC 70 450 730 1160E C磁芯的横截面介于罐形磁芯和E形磁芯之间，其圆形中柱每边都有很大的开口，因而使绕组电阻减到最小。

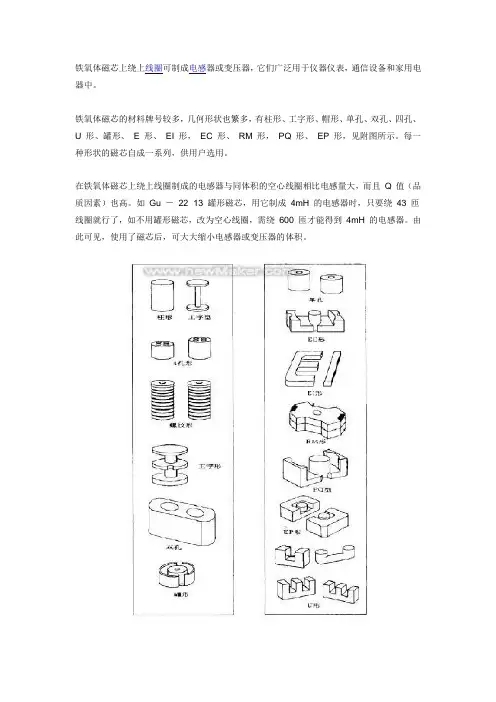

铁氧体磁芯上绕上线圈可制成电感器或变压器，它们广泛用于仪器仪表，通信设备和家用电器中。

铁氧体磁芯的材料牌号较多，几何形状也繁多，有柱形、工字形、帽形、单孔、双孔、四孔、U 形、罐形、E 形、EI 形，EC 形、RM 形，PQ 形、EP 形，见附图所示。

每一种形状的磁芯自成一系列，供用户选用。

在铁氧体磁芯上绕上线圈制成的电感器与同体积的空心线圈相比电感量大，而且Q 值（品质因素）也高。

如Gu －22×13 罐形磁芯，用它制成4mH 的电感器时，只要绕43 匝线圈就行了，如不用罐形磁芯，改为空心线圈，需绕600 匝才能得到4mH 的电感器。

由此可见，使用了磁芯后，可大大缩小电感器或变压器的体积。

软磁铁氧体材料可分为两大类：镍锌材料和锰锌材料。

一般镍锌材料的初始导磁率μ i 约10 至1500 ，使用频率约从5 百千赫至几百兆赫。

一般锰锌材料的初始导磁率μi 约从400 ～10000 ，使用频率从几千赫至500 千赫。

国内生产铁氧体磁芯的厂家很多，产品的命名方法各不相同，例如北京798 厂生产的铁氧体材料命名为NX0 －10 ，MX0 －2000 等。

NX0—10 材料中“ N ”表示镍，“ X ”表示锌，“ 0 ”表示氧化物，“ 10 ”是初始导磁率μi 值，一般称这种材料为镍锌10 ；MX0—2000 材料中“ M ”表示锰，“ X ”表示锌，“ 0 ”表示氧化物，“ 2000 ”是初始导磁率μi 值。

按国标规定，软磁铁氧体材料的命名方法是R××，其中R 表示“软”字汉语拼音的第一个字母，××表示初始导磁率及材料特性。

铁氧体生产厂一般都提供磁芯的电感系数A L 的数值。

在常用的线圈中，A L 与电感量及匝数有下列关系：L 是加上磁芯后的电感量，单位为毫微享（nH ），N 表示匝数（圈数）。

A 的单位是nH ／匝2 ¡由（1 ）式可知，如果已知磁芯的A L 值和需要的L 值，则可计算出匝数。

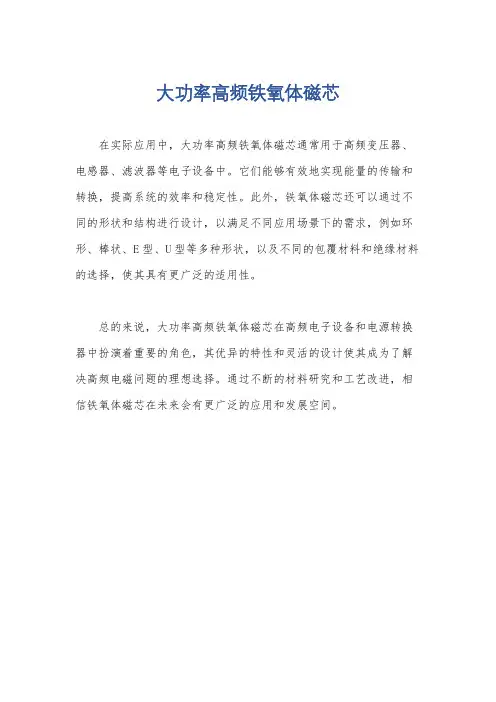

大功率高频铁氧体磁芯
在实际应用中，大功率高频铁氧体磁芯通常用于高频变压器、电感器、滤波器等电子设备中。

它们能够有效地实现能量的传输和转换，提高系统的效率和稳定性。

此外，铁氧体磁芯还可以通过不同的形状和结构进行设计，以满足不同应用场景下的需求，例如环形、棒状、E型、U型等多种形状，以及不同的包覆材料和绝缘材料的选择，使其具有更广泛的适用性。

总的来说，大功率高频铁氧体磁芯在高频电子设备和电源转换器中扮演着重要的角色，其优异的特性和灵活的设计使其成为了解决高频电磁问题的理想选择。

通过不断的材料研究和工艺改进，相信铁氧体磁芯在未来会有更广泛的应用和发展空间。

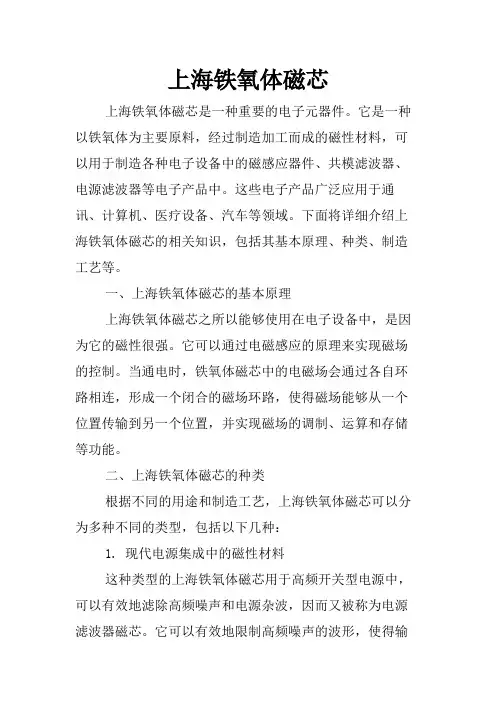

上海铁氧体磁芯上海铁氧体磁芯是一种重要的电子元器件。

它是一种以铁氧体为主要原料，经过制造加工而成的磁性材料，可以用于制造各种电子设备中的磁感应器件、共模滤波器、电源滤波器等电子产品中。

这些电子产品广泛应用于通讯、计算机、医疗设备、汽车等领域。

下面将详细介绍上海铁氧体磁芯的相关知识，包括其基本原理、种类、制造工艺等。

一、上海铁氧体磁芯的基本原理上海铁氧体磁芯之所以能够使用在电子设备中，是因为它的磁性很强。

它可以通过电磁感应的原理来实现磁场的控制。

当通电时，铁氧体磁芯中的电磁场会通过各自环路相连，形成一个闭合的磁场环路，使得磁场能够从一个位置传输到另一个位置，并实现磁场的调制、运算和存储等功能。

二、上海铁氧体磁芯的种类根据不同的用途和制造工艺，上海铁氧体磁芯可以分为多种不同的类型，包括以下几种：1. 现代电源集成中的磁性材料这种类型的上海铁氧体磁芯用于高频开关型电源中，可以有效地滤除高频噪声和电源杂波，因而又被称为电源滤波器磁芯。

它可以有效地限制高频噪声的波形，使得输入和输出波形达到期望的稳定性，这对于电子设备的工作效率和性能提升都是非常重要的。

2. 磁感应传感器这种类型的上海铁氧体磁芯被广泛应用于各种电子设备中。

它是一种无铅高磁感应材料，可以通过磁感应来探测物体位置、旋转方向、速度以及角度等信息。

在汽车、电动工具、家电等领域中被广泛运用。

3. 共模滤波器这种类型的上海铁氧体磁芯主要用于消除共模噪声和漏电电流，以保证电子设备的安全性和稳定性。

当电器的输出输入端口产生共模信号时，通过铁氧体上简单的容性滤波，不仅可以降低噪音电压和电流，更可以提高电路信噪比，从而有效地保护设备。

三、上海铁氧体磁芯的制造工艺上海铁氧体磁芯的制造工艺是非常重要的。

这种磁芯的制造过程主要包括原料准备、成型、烧结、磁化和涂装等环节。

以下是制造过程的详细步骤：1. 原料准备制造上海铁氧体磁芯的主要原料是氧化铁和其他金属氧化物，这些原料需要被混合和均匀地混合在一起。
