高速缓冲存储器名词解释高速缓冲存储器（CacheMemory）是计算机系统中用来加快访问速度的一种临时存储器。
它可以被看作是内存系统中一层虚拟存储器，能够有效地把系统从内存、磁盘等设备中获取的数据以及未来所需要的数据暂存到cache memory中。
简言之，cache memory是一种可用来为CPU加速数据访问速度的存储器，是由CPU直接访问的一种高速存储器。
高速缓冲存储器由三个部分组成：cache级（cache level）、cache 缓存行（cache line）和cache单元（cache cell）。
cache是一组缓存行的集合，是 cache memory最小单元。
cache是由一组相连接的 cache line成。
cache line括一组相同大小的 cache元，每个单元根据它的作用可分为三类：索引（index）、标记（tag）、数据（data）。
cache可以将源数据分成多个子集，并将其中一部分存储到cache memory 中，以便快速访问。
cache据地址映射（address mapping）原理，将一段内存区域缩小，便于数据的快速访问。
当 CPU求某条指令时，它会首先检查 cache 中是否已经缓存了这条指令，如果缓存中有，就可以从 cache 中取出该指令，省去了访问主存的时间，这样就提高了 CPU运算速度。
除此之外，高速缓冲存储器还利用了多级缓存（multi-level cache）技术，把cache memory分为多级，从而提高了 cache memory 命中率。
在这种技术下，如果一级缓存（L1 cache）中没有找到所要访问的数据，则会再到二级缓存（L2 cache）中查找。
如果L2 cache中也没有相应的数据，则会再去其他更高级的缓存中查找，直至主存中的数据被访问到。
多级缓存的出现大大提高了 cache memory性能，大大提升了整个系统的访问效率，从而使CPU能更加高效地运行程序。
3.7 高速缓冲存储器高速缓冲存储器的功能是提高CPU数据输入/输出的速率，突破所谓的存储器瓶颈问题，即CPU与存储系统间数据传送带宽限制。
高速缓冲存储器能以极高的速率进行数据的访问，但因其价格高昂，所以只在CPU和主存之间添加少量的Cache，利用程序的局部性原理来进行工作。
3.7.1 程序访问的局部性原理程序访问的局部性有两个方面的含义：时间局部性和空间局部性。
时间局部性是指最近的访问项（指令/数据）很可能在不久的将来再次被访问（往往会引起对最近使用区域的集中访问），而空间局部性是指一个进程访问的各项地址彼此很近。
换句话说，就是最近的、未来要用的指令和数据大多局限于正在用的指令和数据，或是存放在与这些指令和数据位置上邻近的单元中。
这样，就可以把目前常用或将要用到的信息预先放在存取速度最快的存储器中，从而使CPU的访问速度大大提高。
依据局部性原理，把主存储器中访问概率高的内容存放在Cache中，当CPU需要读取数据时，首先在Cache中查找是否有所需内容，如果有则直接从Cache中读取；若没有再从主存中读取该数据，然后同时送往Cache和CPU。
如果CPU需要访问的内容大多都能在Cache中找到（称为命中），则可以大大提高系统性能。
3.7.2 Cache的基本工作原理如图3-13所示给出了Cache的基本结构。
Cache和主存都被分成若干个大小相等的块，每块由若干字节组成。
由于Cache的容量远小于主存的容量，所以Cache的块数要远少于主存的块数，它保存的信息只是主存中最活跃的若干块的副本。
用主存地址的块号字段访问Cache标记，并将取出的标记和主存地址的标记字段相比较，若相等，说明访问Cac he有效，称Cache命中，若不相等，说明访问Cache无效，称Cache不命中或失效，而此时需要从主存中将该块取出至Cache中。
当CPU发出读请求时，如果Cache命中，就直接对Cac he进行读操作，与主存无关；如果Cache不命中，则仍需访问主存，并把该块信息一次从主存调入Cache内。
高速缓冲存储器cache的原理高速缓冲存储器（Cache）原理简介什么是高速缓冲存储器•高速缓冲存储器（Cache）是计算机体系结构中一种用于提高数据传输速度的存储器层次结构。
•它位于处理器和主存储器之间，作为一个中间层，存储处理器频繁使用的数据，以提供更快的访问速度。
高速缓冲存储器的工作原理1.局部性原理–高速缓冲存储器的设计基于计算机程序的局部性原理。
–局部性原理包括时间局部性和空间局部性两个方面。
–时间局部性指的是在一段时间内，CPU对某些数据的访问很频繁。
–空间局部性指的是当访问某个地址时，很可能在不久的将来还会访问附近的地址。
2.缓存工作原理–高速缓冲存储器通过存储最近使用的数据来加速访问速度。
–缓存采用一种称为缓存行的数据块单位，将主存储器中的数据缓存在缓存中。
–缓存行的大小一般为2^n字节，其中n为缓存行地址的位数。
–当CPU需要从主存储器中读取数据时，首先会检查缓存中是否有对应的缓存行。
–如果有，称为缓存命中；如果没有，称为缓存未命中。
3.缓存命中–当缓存命中时，CPU可以直接从缓存中读取数据，避免了对主存储器的访问，大大提高了访问速度。
–同时，缓存还可以缓存下一条指令，提前加载到缓存中，以等待CPU的执行。
4.缓存未命中–当缓存未命中时，需要从主存储器中读取数据，此时会引起一定的延迟。
–缓存未命中会触发缓存替换算法，将最近最少使用的缓存行替换出去，腾出空间存放新的缓存行。
5.缓存替换算法–常见的缓存替换算法有最近最久未使用（LRU）、先进先出（FIFO）和随机替换等。
–这些算法会根据缓存行的使用频率等因素来进行替换决策。
–替换算法的选择往往取决于不同的应用场景和硬件架构。
高速缓冲存储器的优势与应用•高速缓冲存储器极大地提高了计算机的性能和效率。
•它可以减少CPU对主存储器的访问次数，缩短了数据传输的时间。
•高速缓冲存储器被广泛应用于各种计算机硬件架构中，包括个人电脑、服务器和嵌入式系统等。
高速缓冲存储器cache程序的访问局部性程序的访问局部性定义在较短时间间隔内，程序产生的地址往往聚集在很小的一段地址空间内。
具体体现有两方面：时间局部性：被访问的某一存储单元，在一个较短的时间间隔内可能被再次访问；空间局部性：被访问的存储单元的邻近单元在一个较短的时间间隔内，可能也会被访问。
产生访问局部性的原因程序是由指令和数据组成的。
指令在主存中是按序存放的，存储单元是连续的，地址也是连续的，循环结构程序段或函数等子程序段再较短时间间隔内可能被重复执行，因此，指令的访问具有明显的局部化特性；数据在主存中的也是按序连续存放的，尤其是数组元素，常常被按序重复访问，因此，数据的访问也具有明显的局部化特性。
命中(Hit)：若CPU访问单元所在的块在cache中，则称为命中。
命中的概率称为命中率(Hit Rate)，是命中次数与访问总次数之比。
命中时，CPU在cache直接存取信息，所用的时间开销为cache的访问时间，称为命中时间(Hit Time)。
缺失(Miss)：若CPU访问单元所在的块不在cache中，则称为不命中或缺失，缺失的概率称为缺失率(Miss Rate)，是缺失次数与访问总次数之比。
缺失时，需要从主存读取一个主存块送cache，同时将所需信息送CPU，所用的时间开销为主存访问时间和cache访问时间之和。
通常将从主存读入一个主存块到cache的时间称为缺失损失(Miss Penalty)。
CPU在cache—主存层次的平均访问时间为。
由于程序访问的局部性特定，cache的命中率可以达到很高，接近于1，因此，即使Miss Penalty 远远大于Hit Time，但最终的平均访问时间仍可接近cache的访问时间。
cache工作流程程序执行中过程中，需要从主存取指令或读数据时，先检查cache是否命中，若命中，则直接从cache中读取信息送CPU进行运算，而不用访问主存储器；若缺失，则将访问地址内的数据送CPU进行运算，同时将当前访问的主存块复制到cache中。

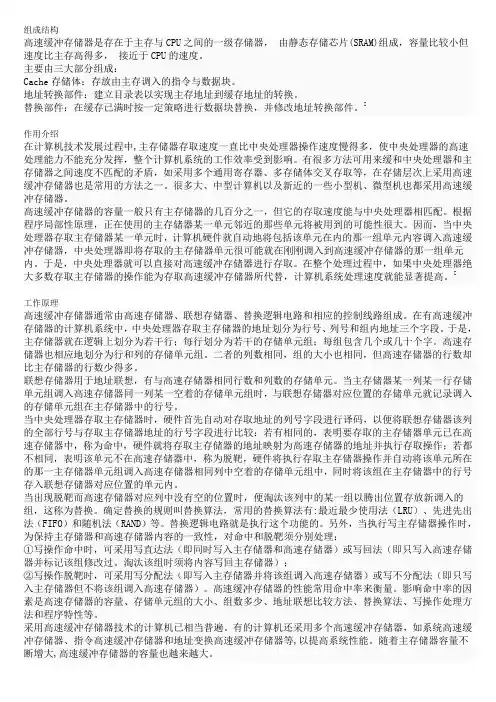

组成结构高速缓冲存储器是存在于主存与CPU之间的一级存储器，由静态存储芯片(SRAM)组成，容量比较小但速度比主存高得多，接近于CPU的速度。
主要由三大部分组成：Cache存储体：存放由主存调入的指令与数据块。
地址转换部件：建立目录表以实现主存地址到缓存地址的转换。
替换部件：在缓存已满时按一定策略进行数据块替换，并修改地址转换部件。
[作用介绍在计算机技术发展过程中,主存储器存取速度一直比中央处理器操作速度慢得多，使中央处理器的高速处理能力不能充分发挥，整个计算机系统的工作效率受到影响。
有很多方法可用来缓和中央处理器和主存储器之间速度不匹配的矛盾，如采用多个通用寄存器、多存储体交叉存取等，在存储层次上采用高速缓冲存储器也是常用的方法之一。
很多大、中型计算机以及新近的一些小型机、微型机也都采用高速缓冲存储器。
高速缓冲存储器的容量一般只有主存储器的几百分之一，但它的存取速度能与中央处理器相匹配。
根据程序局部性原理，正在使用的主存储器某一单元邻近的那些单元将被用到的可能性很大。
因而，当中央处理器存取主存储器某一单元时，计算机硬件就自动地将包括该单元在内的那一组单元内容调入高速缓冲存储器，中央处理器即将存取的主存储器单元很可能就在刚刚调入到高速缓冲存储器的那一组单元内。
于是，中央处理器就可以直接对高速缓冲存储器进行存取。
在整个处理过程中，如果中央处理器绝大多数存取主存储器的操作能为存取高速缓冲存储器所代替，计算机系统处理速度就能显著提高。
[工作原理高速缓冲存储器通常由高速存储器、联想存储器、替换逻辑电路和相应的控制线路组成。
在有高速缓冲存储器的计算机系统中，中央处理器存取主存储器的地址划分为行号、列号和组内地址三个字段。
于是，主存储器就在逻辑上划分为若干行；每行划分为若干的存储单元组；每组包含几个或几十个字。
高速存储器也相应地划分为行和列的存储单元组。
二者的列数相同，组的大小也相同，但高速存储器的行数却比主存储器的行数少得多。
简述高速缓冲存储器的工作原理
高速缓冲存储器（Cache）是位于计算机处理器和主存之间的一种存储器，其工作原理是通过预先将主存中的数据和指令复制到缓存中，并将最近访问过的数据和指令保存在缓存中。
当处理器需要读取数据或指令时，首先会检查缓存中是否存在需要的数据或指令。
如果存在，则可以直接从缓存中获取，从而加快读取速度；如果不存在，则需要从主存中获取，并将其复制到缓存中以备将来使用。
缓存的工作原理主要包括以下几个步骤：
1. 读取请求：当处理器需要读取数据或指令时，首先会发送读取请求给缓存。
2. 检查缓存：缓存会检查自身是否包含所需的数据或指令。
如果命中（hit），则直接从缓存中读取；如果未命中（miss），则进入下一步。
3. 访问主存：当缓存未命中时，会发送请求给主存，从主存中读取所需的数据或指令。
4. 更新缓存：主存返回数据或指令后，将其复制到缓存中，并更新缓存的标记信息。
5. 返回数据：最后，缓存将数据或指令返回给处理器。
通过将最常用的数据和指令保存在缓存中，可以减少处理器对主存的访问次数，从而提高计算机的性能。
高速缓存采用了较快的存储介质和更接近处理器的位置，以便更快地访问数据和指令。
同时，缓存采用了更小的容量，以节省成本，并且使用
了一些替换算法来选择替换缓存中的数据，以便能够存储更多的热点数据。
高速缓冲存储器cache的作用高速缓冲存储器（cache）是计算机系统中的一种重要组成部分，它的作用可以用来提高数据访问速度、降低数据延迟，从而提升整个系统的性能。
在计算机系统中，CPU（中央处理器）和内存之间的数据交换是非常频繁的，而高速缓存存储器的作用就是在CPU和内存之间起到一个缓冲的作用，加快数据传输的速度。
高速缓存存储器通过存储最常用的数据，将这些数据暂时保存在CPU附近，以便下次访问时可以更快地获取。
这样，当CPU需要访问某个数据时，它首先会在高速缓存中进行查找，如果找到了需要的数据，就可以直接从缓存中读取，而不需要再次访问内存。
由于高速缓存存储器的访问速度比内存快得多，因此可以大大减少CPU等待数据的时间，从而提高计算机的整体运行速度。
高速缓存存储器还可以通过预取数据的方式来提高数据访问速度。
当CPU访问某个数据时，高速缓存存储器会根据程序的局部性原理，主动将该数据所在的连续内存块中的数据一并加载到缓存中。
这样，在CPU访问下一个数据时，它已经在高速缓存中了，无需再次从内存中读取。
通过预取数据，可以减少CPU等待数据的时间，提高计算机的整体性能。
高速缓存存储器还可以通过缓存一致性协议来提高系统的性能和数据的一致性。
在多核处理器系统中，每个核都有自己的高速缓存，而它们之间又需要共享数据。
为了保证数据的一致性，高速缓存存储器会使用一种协议来保证每个核对共享数据的操作都是正确的。
这种协议可以在不同核之间进行数据的同步和通信，从而保证数据的一致性。
通过缓存一致性协议，可以提高系统的性能和数据的可靠性。
高速缓存存储器还有一种非常重要的作用，即减少对内存的访问次数。
由于内存的访问速度相对较慢，因此每次访问内存都需要耗费较多的时间。
而高速缓存存储器的访问速度比内存快得多，因此可以将CPU对内存的访问次数减少到最低限度。
通过减少对内存的访问次数，可以大大提高计算机系统的性能，降低数据访问的延迟。
高速缓存存储器在计算机系统中起到了至关重要的作用。
高速缓冲存储器cache的作用高速缓冲存储器（Cache）是计算机中一种特殊的存储器，其作用是提高计算机的运行速度和效率。
它位于CPU和主存之间，作为CPU与主存之间的缓冲区域，用来存放最近被CPU频繁访问的数据和指令。
Cache的作用主要有以下几个方面：1. 提高数据访问速度：Cache采用了更快的存取速度和更短的访问时间。
由于CPU频繁访问Cache，而Cache又位于CPU旁边，因此数据可以更快地被CPU获取到，从而提高了计算机系统的整体运行速度。
2. 减轻主存压力：主存的访问速度相对较慢，而CPU的运行速度相对较快，这就导致了CPU频繁等待主存的情况。
通过引入Cache 作为中间缓冲区域，可以将CPU需要的数据和指令预先存放在Cache中，当CPU需要时，直接从Cache中获取，减轻了对主存的访问压力。
3. 提高命中率：Cache是根据局部性原理设计的，即程序访问的数据和指令往往具有一定的局部性。
Cache通过将近期被CPU频繁访问的数据和指令存放在Cache中，提高了命中率，即CPU在Cache中找到需要的数据和指令的概率增加，从而减少了访问主存的次数，提高了系统的效率。
4. 缓解存储器层次结构之间的速度不匹配：计算机系统中，存储器的层次结构是由快速但容量较小的Cache、速度适中但容量较大的主存和速度较慢但容量最大的辅助存储器组成。
Cache的引入可以缓解存储器层次结构之间的速度不匹配问题，通过Cache将较慢的主存和辅助存储器的访问速度与CPU相匹配，提高了整个存储器层次结构的效率。
5. 提高系统吞吐量：通过提高命中率、减轻主存压力和提高数据访问速度，Cache可以提高系统的吞吐量。
吞吐量是指单位时间内完成的任务数量，Cache的引入可以减少CPU等待数据和指令的时间，从而提高了系统每单位时间内处理任务的数量，进而提高了系统的吞吐量。
高速缓冲存储器Cache在计算机系统中起到了至关重要的作用。
3.7 高速缓冲存储器
高速缓冲存储器的功能是提高CPU数据输入/输出的速率，突破所谓的存储器瓶颈问题，即CPU与存储系统间数据传送带宽限制。
高速缓冲存储器能以极高的速率进行数据的访问，但因其价格高昂，所以只在CPU和主存之间添加少量的Cache，利用程序的局部性原理来进行工作。
3.7.1 程序访问的局部性原理
程序访问的局部性有两个方面的含义：时间局部性和空间局部性。
时间局部性是指最近的访问项（指令/数据）很可能在不久的将来再次被访问（往往会引起对最近使用区域的集中访问），而空间局部性是指一个进程访问的各项地址彼此很近。
换句话说，就是最近的、未来要用的指令和数据大多局限于正在用的指令和数据，或是存放在与这些指令和数据位置上邻近的单元中。
这样，就可以把目前常用或将要用到的信息预先放在存取速度最快的存储器中，从而使CPU的访问速度大大提高。
依据局部性原理，把主存储器中访问概率高的内容存放在Cache中，当CPU需要读取数据时，首先在Cache中查找是否有所需内容，如果有则直接从Cache中读取；若没有再从主存中读取该数据，然后同时送往Cache和CPU。
如果CPU需要访问的内容大多都能在Cache中找到（称为命中），则可以大大提高系统性能。
3.7.2 Cache的基本工作原理
如图3-13所示给出了Cache的基本结构。
Cache和主存都被分成若干个大小相等的块，每块由若干字节组成。
由于Cache的容量远小于主存的容量，所以Cache的块数要远少于主存的块数，它保存的信息只是主存中最活跃的若干块的副本。
用主存地址的块号字段访问Cache标记，并将取出的标记和主存地址的标记字段相比较，若相等，说明访问Cache有效，称Cache命中，若不相等，说明访问Cache无效，称Cache不命中或失效，而此时需要从主存中将该块取出至Cache中。
当CPU发出读请求时，如果Cache命中，就直接对Cache 进行读操作，与主存无关；如果Cache不命中，则仍需访问主存，并把该块信息一次从主存调入Cache内。
若此时Cache已满，则须根据某种替换算法，用这个块替换掉Cache中原来的某块信息。
当CPU发出写请求时，如果Cache命中，有可能会遇到Cache与主存中的内容不一致的问题，处理的方法主要有两种，一是同时写入Cache和主存，称为写直达法；二是将信息暂时只写入Cache，并用标志将该块加以注明，直到该块从Cache中替换出来时才一次写入主存，称为写回法。
如果不命中，就直接把信息写入主存，而与Cache无关。
3.7.3 Cache和主存之间的映像方式
为了把信息放到Cache中，必须应用某种函数把主存地址映像到Cache中定位，称为地址映像（映射）。
而将主存地址变换成Cache地址，称做地址变换，它们之间是密切相关的。
常用的地址映像方式有三种，分别是全相联映像、直接映像和组相联映像。
1．全相联映像
全相联映像是指将内存和Cache按照固定的相同的大小进行分块。
内存的块和Cache的块可以任意对应，即内存的任何一块都可以映像到Cache的任何一块。
在Cache的存储空间被占满的情况下，也允许确实已被占满的Cache存储器中替换出任何一个旧块，具体如图3-14所示。
2．直接映像
直接映像先将Cache分成若干块，每个块的大小相同，并对每个块进行编号。
同时根据Cache容量大小将内存分成若干区（页），每个区的容量都跟Cache的容量相同，然后对内存进行分块，每块的大小跟Cache块的大小相同，同样对区内的块进行编号。
映像时，内存的某个区的块只能保存在与其块号相同的Cache块中。
如图3-15所示，内存各区中的第0块只能映像到Cache的第0块，而不能映像到其他块。
3．组相联映像
组相联映像实际上是直接映像和全相联映像的折中方案。
组相联映像方式先将Cache分成大小相同的若干区（组），对每个区按照直接映像的方式进行分块，并且编号，因此，Cache中有多个编号相同的块。
对内存按照Cache区的大小进行分页，再对每页按照Cache块的大小进行分块，每个内存块可以对应不同Cache区中的相同块号的块。
如图3-16中内存第0页的第0块，可以对应Cache的第0区的第0块，也可以对应第j区的第0块。
在三种方式中，全相联映像方式比较灵活，Cache的块冲突概率最低、空间利用率最高，但是地址变换速度慢，而且成本高，实现起来比较困难；直接映像方式是最简单的地址映像方式，成本低，易实现，地址变换速度快，而且不涉及其他两种映像方式中的替换算法问题。
但这种方式不够灵活，Cache 的块冲突概率最高、空间利用率最低；组相联映像实际上是全
相联映像和直接映像的折中方案，其优点和缺点介于全相联和直接映像方式的优缺点之间。
3.7.4 Cache中主存块的替换算法
当采用全相联映像和组相联映像方式从主存向Cache传送一个新块，而Cache中的可用位置已经占满时，就产生了替换算法的问题。
目前，常用的替换算法主要有以下几种。
1．随机替换算法
随机替换算法的思想最简单，即随机地选择一个Cache 块进行替换，它不考虑Cache块过去、现在及将来的使用情
况。
2．先进先出算法
先进先出（First Input First Output，FIFO）算法的思想是：按调入Cache的先后决定淘汰的顺序，即在需要更
新时，将最先进入Cache的块作为被替换的块。
这种方法不需要随时记录各个块的使用情况，容易实现，而且系统开销小。
其缺点是可能会把一些需要经常使用的程序块（如循环程序）也作为最早进入Cache的块替换掉。
3．近期最少使用算法
最近最少使用（Least Recently Used，LRU）算法是把CPU近期最少使用的块作为被替换的块。
这种替换方法需要随时记录Cache中各块的使用情况，以便确定哪个块是近期最少使用的块。
LRU算法相对合理，但实现起来比较复杂，系统开销较大。
通常需要对每一块设置一个称为计数器的硬件或软件模块，用以记录其被使用的情况。
无论FIFO算法还是LRU算法，都不能确定调出去的块近期将绝不会再被使用。
研究表明，采用这两种算法后可使Cache的命中率达到90%左右，其中LRU算法略优于FIFO算法，这在实际使用中已经是很不错的了。
3.7.5 Cache写策略
CPU对Cache的写入更改了Cache的内容。
可选用写操作策略使Cache内容和主存内容保持一致。
Cache写的策略主要
有以下几种。
1．写回法
当CPU写Cache命中时，只修改Cache的内容，而不立即写入主存。
只有当该块被换出时才写回主存。
这种方法减少了访问主存的次数，但是存在不一致性的隐患。
实现这种方法时，每个Cache块必须配置一个修改位，以反映此块是否被
CPU修改过。
这种方法的优点是操作速度快，缺点是因主存中的字块未随时修改而有可能出错。
2．写全法
也称为写直达法。
当写Cache命中时，Cache与主存同时发生写修改，因而较好地维护了Cache与主存的内容的一致性；当写Cache未命中时，直接向主存进行写入。
Cache中每块无须设置一个修改位及相应的判断逻辑。
缺点是降低了
Cache的功效。
3．写一次法
写一次法是基于写回法并结合了写全法的写策略，写命中与写未命中的处理方法与写回法基本相同，只是第一次写命中时要同时写入主存。
这便于维护系统全部Cache的一致性。
3.7.6 Cache的性能
增加Cache的目的，就是在性能上使主存的平均读出时间尽可能接近Cache的读出时间，因此，Cache的命中率应接近于1。
由于程序访问的局部性，这是可能的。
在一个程序执行期间，设Nc表示Cache完成存取的总次数，Nm表示主存完成存取的总次数，h为命中率，则有：
若tc表示命中时的Cache访问时间，tm表示未命中时的主存访问时间，则Cache/主存系统的平均访问时间ta为：
设r=tm/tc，表示主存慢于Cache的倍率，e表示访问效率，则有：
为提高访问效率，命中率h越接近1越好，r值以5～10为宜，不宜太大。
命中率h与程序的行为、Cache的容量、组织方式、块的大小有关。
