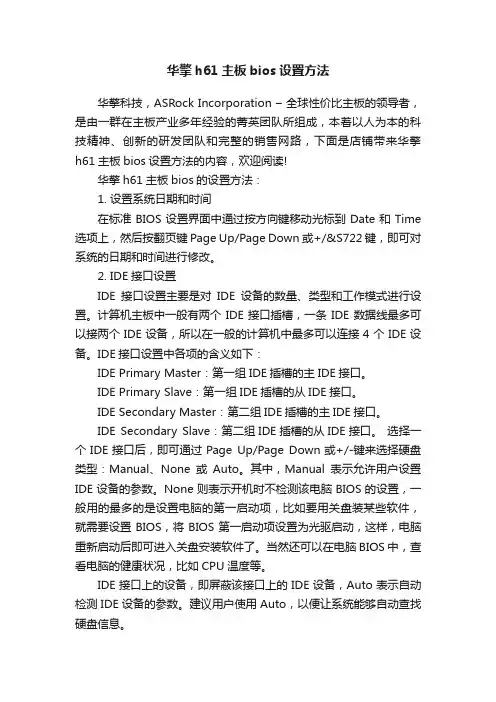

华擎h61主板bios设置方法华擎科技，ASRock Incorporation –全球性价比主板的领导者，是由一群在主板产业多年经验的菁英团队所组成，本着以人为本的科技精神、创新的研发团队和完整的销售网路，下面是店铺带来华擎h61主板bios设置方法的内容，欢迎阅读!华擎h61主板bios的设置方法：1. 设置系统日期和时间在标准BIOS设置界面中通过按方向键移动光标到Date和Time 选项上，然后按翻页键Page Up/Page Down或+/&S722键，即可对系统的日期和时间进行修改。
2. IDE接口设置IDE接口设置主要是对IDE设备的数量、类型和工作模式进行设置。
计算机主板中一般有两个IDE接口插槽，一条IDE数据线最多可以接两个IDE设备，所以在一般的计算机中最多可以连接4个IDE设备。
IDE接口设置中各项的含义如下：IDE Primary Master：第一组IDE插槽的主IDE接口。
IDE Primary Slave：第一组IDE插槽的从IDE接口。
IDE Secondary Master：第二组IDE插槽的主IDE接口。
IDE Secondary Slave：第二组IDE插槽的从IDE接口。
选择一个IDE接口后，即可通过Page Up/Page Down或+/-键来选择硬盘类型：Manual、None或Auto。
其中，Manual表示允许用户设置IDE设备的参数。
None则表示开机时不检测该电脑BIOS的设置，一般用的最多的是设置电脑的第一启动项，比如要用关盘装某些软件，就需要设置BIOS，将BIOS第一启动项设置为光驱启动，这样，电脑重新启动后即可进入关盘安装软件了。
当然还可以在电脑BIOS中，查看电脑的健康状况，比如CPU温度等。
IDE接口上的设备，即屏蔽该接口上的IDE设备，Auto表示自动检测IDE设备的参数。
建议用户使用Auto，以便让系统能够自动查找硬盘信息。

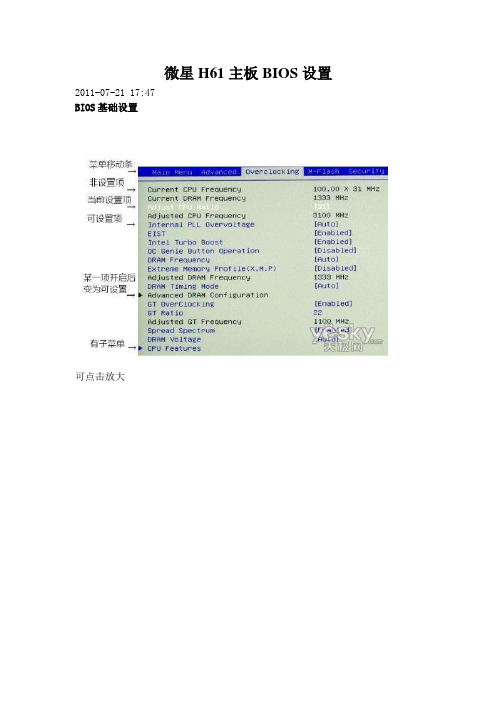

微星H61主板BIOS设置2011-07-21 17:47BIOS基础设置可点击放大可点击放大一、主菜单该菜单显示差不多硬件配置和设置日期时刻（可点击放大）二、高级设置菜单该菜单设置主板的I/O设备和电源治理（可点击放大）1、PCI子系统设置可点击放大1-1、PCI延迟时刻可点击放大设置PCI延迟时刻。
延迟时刻以PCI总线时钟为单位。
比如第一个设置确实是延迟32个PCI总线时钟。
英特尔在6系列芯片组取消了PCI总线。
当前主板上的PCI是第3方芯片从PCIE转接的。
假如有些PCI卡响应慢，系统检测不到，能够增加延迟时刻。
2、ACPI设置可点击放大2-1、ACPI待机状态可点击放大ACPI待机状态有S1和S3。
S1是只关闭显示，S3是只保持内存有+5V SB 供电，其余都停止供电。
都默认是S3，可点击放大2种状态，闪耀和双色。
电源指示灯状态设置要与机箱的只是等配置有关。
并请参看说明书有关指示灯的连接。
3、整合外围设备可点击放大3-1、板载网卡可点击放大开启/关闭板载网卡。
默认是开启。
3-2、网卡ROM可点击放大开启/关闭网卡启动ROM。
这项是设置网卡启动的。
开启，确实是从网卡ROM启动。
一样无盘网要设置为开启。
3-3、SATA配置可点击放大这是H61的SATA配置。
有IDE和AHCI 2种模式。
默认是IDE。
当配置为AHCI时，弹出热插拔设置菜单。
可点击放大开起/关闭热插拔，默认是关闭的。
硬盘设置为热插拔后，那个SATA接口就能够连接eSATA移动硬盘，能够在开机是插拔。
3-4、声卡配置可点击放大开启/关闭板载HD音频解码器，默认是开启。
3-5、HPET配置可点击放大开启/关闭HPET，默认是开启。
HPET的英文全称是High Precision Event Timer（高精度事件定时器）。
HPET是Intel制定的用以代替传统的8254（PIT）中确信时器与RTC定时器的新定时器。
这是一个安全的选项，即使你的硬件不支持HPET也可不能造成问题，因为它会自动用8254替换。

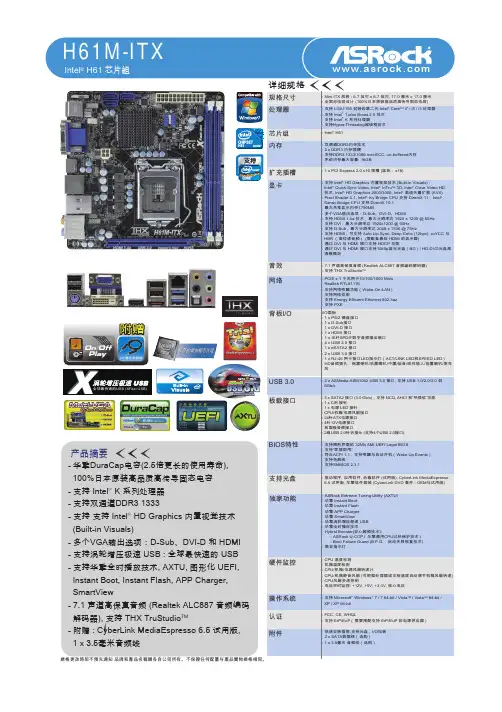

全球最快速的USB (XFast USB)產品摘要处理器内存扩充插槽显卡音效网络背板I/O板载接口BIOS特性支持光盘附件硬件监控操作系统认证 規格更改時恕不預先通知 品牌和產品名稱歸各自公司所有。
不保證任何配置与產品實物規格相同。
芯片组规格尺寸- 华擎DuraCap电容(2.5倍更长的使用寿命), 100%日本原装高品质高传导固态电容- 支持 Intel ® K 系列处理器- 支持双通道DDR3 1333- 支持 支持 Intel ® HD Graphics 内置视觉技术 (Built-in Visuals)- 多个VGA输出选项：D-Sub、DVI-D 和 HDMI - 支持涡轮增压极速 USB : 全球最快速的 USB - 支持华擎全时播放技术, AXTU, 图形化 UEFI, Instant Boot, Instant Flash, APP Charger, SmartView- 7.1 声道高保真音频 (Realtek ALC887 音频编码 解码器), 支持 THX TruStudio TM- 附赠 : CyberLink MediaEspresso 6.5 试用版, 1 x 3.5毫米音频线- Mini-ITX 规格 : 6.7 英吋 x 6.7 英吋, 17.0 厘米 x 17.0 厘米- 全固态电容设计 (100%日本原装高品质高传导固态电容)- 支持 LGA1155 封装的第二代 Intel Core i7 / i5 / i3 处理器- 支持 Intel Turbo Boost 2.0 技术- 支持 Intel K 系列处理器- 支持Hyper-Threading超线程技术- Intel H61- 双通道DDR3内存技术- 2 x DDR3 内存插槽- 支持DDR3 1333/1066 non-ECC, un-buffered内存- 系统内存最大容量: 16GB- 1 x PCI Express 2.0 x16 插槽 (蓝色 : x16)- 支持 Intel HD Graphics 内置视觉技术 (Built-in Visuals) :Intel Quick Sync Video, Intel InTru 3D, Intel Clear Video HD 技术, Intel HD Graphics 2000/3000, Intel 高级矢量扩展 (AVX) - Pixel Shader 4.1, Intel Ivy Bridge CPU 支持 DirectX 11，Intel Sandy Bridge CPU 支持 DirectX 10.1- 最大共享显示内存1759MB- 多个VGA输出选项：D-Sub、DVI-D、HDMI- 支持 HDMI 1.4a 技术，最大分辨率达 1920 x 1200 @ 60Hz - 支持 DVI，最大分辨率达 1920x1200 @ 60Hz - 支持 D-Sub，最大分辨率达 2048 x 1536 @ 75Hz- 支持 HDMI，可支持 Auto Lip Sync, Deep Color (12bpc), xvYCC 与 HBR （高位速音频） (需配备兼容 HDMI 的显示器) - 通过 DVI 与 HDMI 端口支持 HDCP 功能- 通过 DVI 与 HDMI 端口支持1080p蓝光光盘（BD）/ HD-DVD光盘高 清晰播放- 7.1 声道高保真音频 (Realtek ALC887 音频编码解码器) - 支持 THX TruStudio- PCIE x 1 千兆网卡10/100/1000 Mb/s - Realtek RTL8111E- 支持网络唤醒功能（Wake-On-LAN） - 支持网线侦测- 支持 Energy Efficient Ethernet 802.3az - 支持 PXEI/O面板- 1 x PS/2 键盘接口- 1 x D-Sub接口- 1 x DVI-D 接口- 1 x HDMI 接口- 1 x 光纤SPDIF数字音频输出端口- 4 x USB 2.0 接口- 1 x eSATA2 接口- 2 x USB 3.0 接口- 1 x RJ-45 网卡接口LED指示灯（ACT/LINK LED和SPEED LED）- HD音频插孔：侧置喇叭/后置喇叭/中置/低音/线性输入/前置喇叭/麦克 风- 3 x SATA2 接口 (3.0 Gb/s)，支持 NCQ, AHCI 和“热插拔”功能 - 1 x CIR 接针- 1 x 电源 LED 接针- CPU/机箱/电源风扇接口- 24针ATX电源接口- 4针12V电源接口- 前面板音频接口- 2组USB 2.0针状接头 (支持4个USB 2.0接口)- 支持图形界面的 32Mb AMI UEFI Legal BIOS - 支持“即插即用”- 符合ACPI 1.1，支持唤醒与自动开机（Wake Up Events）- 支持免跳线- 支持SMBIOS 2.3.1- 驱动程序, 应用软件, 杀毒软件 (试用版), CyberLink MediaEspresso 6.5 试用版, 华擎软件套装 (CyberLink DVD 套件 - OEM与试用版)- 2 x ASMedia ASM1042 USB 3.0 接口, 支持 USB 1.0/2.0/3.0 到 5Gb/s- CPU 温度检测- 机箱温度检测- CPU/机箱/电源风扇转速计- CPU/机箱静音风扇 (可根据处理器或主板温度自动调节机箱风扇转速)- CPU风扇多速控制- 电压实时监控: +12V, +5V, +3.3V, 核心电压- 支持 Microsoft Windows 7 / 7 64-bit / Vista / Vista 64-bit / XP / XP 64-bit- FCC, CE, WHQL- 支持 ErP/EuP（需要搭配支持 ErP/EuP 的电源供应器）- 快速安装指南,支持光盘，I/O挡板- 2 x SATA数据线（选购）- 1 x 3.5毫米 音频线（选购）独家功能- ASRock Extreme Tuning Utility (AXTU)- 华擎 Instant Boot - 华擎 Instant Flash - 华擎 APP Charger - 华擎 SmartView- 华擎涡轮增压极速 USB - 华擎全时播放技术- Hybrid Booster(安心超频技术):- ASRock U-COP（华擎通用CPU过热保护技术） - Boot Failure Guard (B.F.G.，启动失败恢复技术)- 晚安指示灯详细规格T r i a lOn /Off Play3.5 毫米音频线附贈USB 3.0* 图形视觉体验* 可使用鼠标* 支持 3TB 硬盘启动专业级极速转档软件苹果充电器的最佳伴侣华擎超级调节工具（ASRock ExtremeTuning Utility (AXTU)）是一个全功能软件，可让您在友好的界面中微调各个不同功能，包括硬件监控，风扇控制，OC DNA和 IES来提供与现场演出、电影与录制音频一样出色的音效体验。

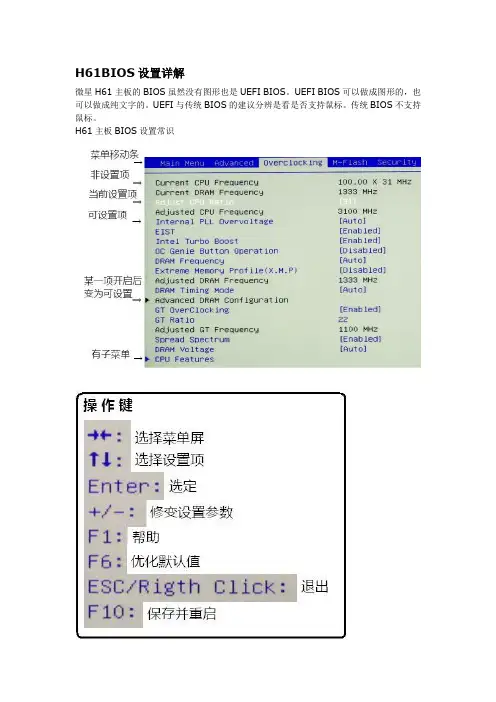

H61BIOS设置详解微星H61主板的BIOS虽然没有图形也是UEFI BIOS。
UEFI BIOS可以做成图形的，也可以做成纯文字的。
UEFI与传统BIOS的建议分辨是看是否支持鼠标。
传统BIOS不支持鼠标。
H61主板BIOS设置常识一、主菜单该菜单显示基本硬件配置和设置日期时间。
二、高级设置菜单该菜单设置主板的I/O设备和电源管理。
1、PCI子系统设置1-1、PCI延迟时间设置PCI延迟时间。
延迟时间以PCI总线时钟为单位。
比如第一个设置就是延迟32个PCI 总线时钟。
英特尔在6系列芯片组取消了PCI总线。
当前主板上的PCI是第3方芯片从PCIE转接的。
如果有些PCI卡响应慢，系统检测不到，可以增加延迟时间。
2、ACPI设置2-1、ACPI待机状态ACPI待机状态有S1和S3。
S1是只关闭显示，S3是只保持内存有+5V SB供电，其余都停止供电。
都默认是S3，2-2、电源指示灯状态2种状态，闪烁和双色。
电源指示灯状态设置要与机箱的只是等配置有关。
并请参看说明书有关指示灯的连接。
3、整合外围设备3-1、板载网卡开启/关闭板载网卡。
默认是开启。
3-2、网卡ROM开启/关闭网卡启动ROM。
这项是设置网卡启动的。
开启，就是从网卡ROM启动。
一般无盘网要设置为开启。
3-3、SATA配置这是H61的SATA配置。
有IDE和AHCI 2种模式。
默认是IDE。
当配置为AHCI时，弹出热插拔设置菜单。
开起/关闭热插拔，默认是关闭的。
硬盘设置为热插拔后，这个SATA接口就可以连接eSATA 移动硬盘，可以在开机是插拔。
3-4、声卡配置开启/关闭板载HD音频解码器，默认是开启。
3-5、HPET配置开启/关闭HPET，默认是开启。
HPET的英文全称是High Precision Event Timer（高精度事件定时器）。
HPET是Intel制定的用以代替传统的8254（PIT）中断定时器与RTC 定时器的新定时器。

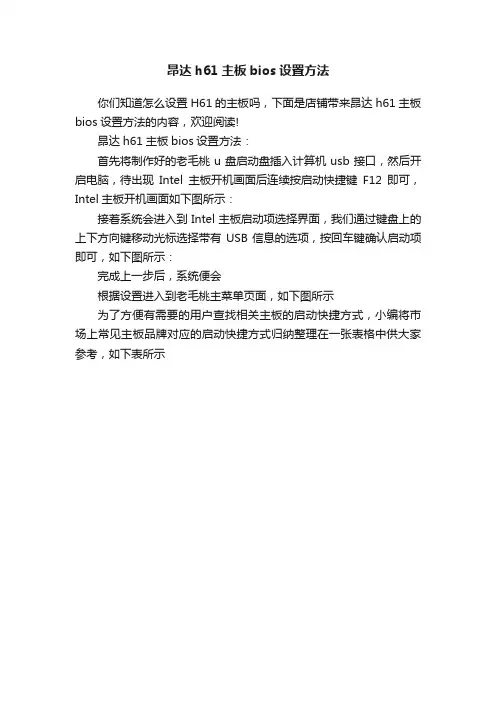

昂达h61主板bios设置方法
你们知道怎么设置H61的主板吗，下面是店铺带来昂达h61主板bios设置方法的内容，欢迎阅读!
昂达h61主板bios设置方法：
首先将制作好的老毛桃u盘启动盘插入计算机usb接口，然后开启电脑，待出现Intel主板开机画面后连续按启动快捷键F12即可，Intel主板开机画面如下图所示：
接着系统会进入到Intel主板启动项选择界面，我们通过键盘上的上下方向键移动光标选择带有USB信息的选项，按回车键确认启动项即可，如下图所示：
完成上一步后，系统便会
根据设置进入到老毛桃主菜单页面，如下图所示
为了方便有需要的用户查找相关主板的启动快捷方式，小编将市场上常见主板品牌对应的启动快捷方式归纳整理在一张表格中供大家参考，如下表所示。
H61BIOS设置详解微星H61主板的BIOS虽然没有图形也是UEFI BIOS。
UEFI BIOS可以做成图形的，也可以做成纯文字的。
UEFI与传统BI OS的建议分辨是看是否支持鼠标。
传统BIOS不支持鼠标。
H61主板BI OS设置常识一、主菜单该菜单显示基本硬件配置和设置日期时间。
二、高级设置菜单该菜单设置主板的I/O设备和电源管理。
1、PCI子系统设置1-1、PCI延迟时间设置PCI延迟时间。
延迟时间以PCI总线时钟为单位。
比如第一个设置就是延迟32个PCI 总线时钟。
英特尔在6系列芯片组取消了P CI总线。
当前主板上的P CI是第3方芯片从PC I E转接的。
如果有些PCI卡响应慢，系统检测不到，可以增加延迟时间。
2、ACPI设置2-1、ACPI待机状态ACPI待机状态有S1和S3。
S1是只关闭显示，S3是只保持内存有+5V SB供电，其余都停止供电。
都默认是S3，2-2、电源指示灯状态2种状态，闪烁和双色。
电源指示灯状态设置要与机箱的只是等配置有关。
并请参看说明书有关指示灯的连接。
3、整合外围设备3-1、板载网卡开启/关闭板载网卡。
默认是开启。
3-2、网卡ROM开启/关闭网卡启动R OM。
这项是设置网卡启动的。
开启，就是从网卡RO M启动。
一般无盘网要设置为开启。
3-3、SATA配置这是H61的S A T A配置。
有I DE和AH CI 2种模式。
默认是IDE。
当配置为AHCI时，弹出热插拔设置菜单。
开起/关闭热插拔，默认是关闭的。
硬盘设置为热插拔后，这个SATA接口就可以连接eSATA移动硬盘，可以在开机是插拔。
3-4、声卡配置开启/关闭板载HD音频解码器，默认是开启。
3-5、HPET配置开启/关闭HPET，默认是开启。
HPET的英文全称是High Precisi on Event Timer（高精度事件定时器）。

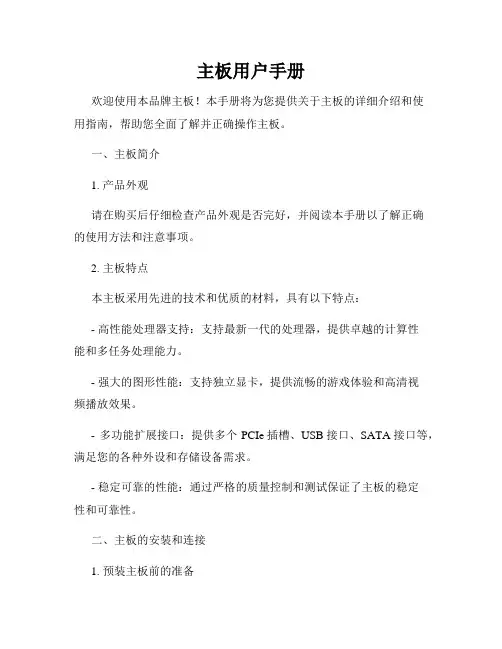

主板用户手册欢迎使用本品牌主板！本手册将为您提供关于主板的详细介绍和使用指南，帮助您全面了解并正确操作主板。
一、主板简介1. 产品外观请在购买后仔细检查产品外观是否完好，并阅读本手册以了解正确的使用方法和注意事项。
2. 主板特点本主板采用先进的技术和优质的材料，具有以下特点：- 高性能处理器支持：支持最新一代的处理器，提供卓越的计算性能和多任务处理能力。
- 强大的图形性能：支持独立显卡，提供流畅的游戏体验和高清视频播放效果。
- 多功能扩展接口：提供多个PCIe插槽、USB接口、SATA接口等，满足您的各种外设和存储设备需求。
- 稳定可靠的性能：通过严格的质量控制和测试保证了主板的稳定性和可靠性。
二、主板的安装和连接1. 预装主板前的准备- 请确保您已经关闭电源并拔掉电源线。
- 请在安装主板之前将静电释放，以避免静电对主板的损害。
2. 安装主板请按照以下步骤正确安装主板：（1）打开机箱，并找到主板安装位置。
（2）将主板轻轻放入机箱，并确保螺丝孔与机箱对齐。
（3）使用螺丝将主板牢固地固定在机箱上。
3. 连接电源请确保以下电源连接正确无误：- 将电源线插入主板上的电源插口。
- 连接电源线到电源插座上，确保电源稳定。
4. 连接硬件设备请按照以下步骤连接主板和其他硬件设备：（1）连接CPU和散热器：根据散热器的安装说明正确连接散热器到CPU上。
（2）连接内存和扩展卡：将内存插入正确的插槽，然后将扩展卡插入对应的PCIe插槽。
（3）连接存储设备：将硬盘、光驱等存储设备通过SATA接口连接到主板上。
（4）连接其他设备：根据需要，连接键盘、鼠标、显示器等外设。
三、BIOS设置1. 进入BIOS设置请按照以下步骤进入BIOS设置界面：（1）开机后，请按下DEL或F2键进入BIOS设置。
（2）在BIOS设置界面中，您可以通过方向键和回车键进行选项选择和设置。
2. 常用设置在BIOS设置中，您可以进行以下常用设置：- 日期和时间设置：设置当前的日期和时间。
