创维50M5液晶彩电维修手册

电视维修手册第一章：电视故障诊断与维修方法一、电视无法开机当电视无法开机时，首先需要检查以下几个方面：1. 电源插头是否插紧：请确保电源插头已经完全插入电视的电源插座，并且插紧。

2. 电源线是否损坏：检查电源线是否有明显的破损或者断裂情况，如有需要更换新的电源线。

3. 电源开关是否打开：确保电源开关已经打开，有些电视可能有独立的电源开关。

如果以上检查都没有问题，但电视仍然无法开机，可能是以下原因之一：1. 电视主板故障：电视主板是电视的核心部件，如果主板损坏，可能导致电视无法正常开机。

此时建议联系专业维修人员进行维修或更换主板。

2. 电源供应故障：电视的电源供应部分可能出现故障，导致电视无法正常供电。

此时建议联系专业维修人员进行维修或更换电源供应部件。

二、电视无法接收信号或画面不清晰当电视无法接收信号或者画面不清晰时，可以按照以下步骤进行故障排除：1. 检查天线连接：确保电视天线线缆连接牢固，没有松动或者断裂。

如果有需要，可以重新连接天线线缆并确保信号良好。

2. 调整天线方向：有时候电视信号不好是由于天线方向不正确导致的。

可以尝试调整天线的方向，找到最佳的信号接收位置。

3. 检查信号源设备：如果电视无法接收到信号，可能是信号源设备的问题。

可以检查信号源设备（如有线电视盒、DVD播放器等）是否正常工作，以及连接线是否完好。

如果以上步骤都没有解决问题，可能是以下原因之一：1. 电视调谐器故障：电视调谐器是接收信号的重要部件，如果调谐器出现故障，可能导致无法接收信号或者画面不清晰。

此时建议联系专业维修人员进行维修或更换调谐器。

2. 信号源设备故障：如果信号源设备本身出现故障，可能导致电视无法正常接收信号。

此时建议检查信号源设备的工作状态，或者联系专业维修人员进行维修。

第二章：常见电视故障及解决方法一、电视画面出现噪点当电视画面出现噪点时，可以尝试以下方法进行故障排除：1. 调整信号源设备：有时候噪点是由于信号源设备输出信号不稳定导致的。

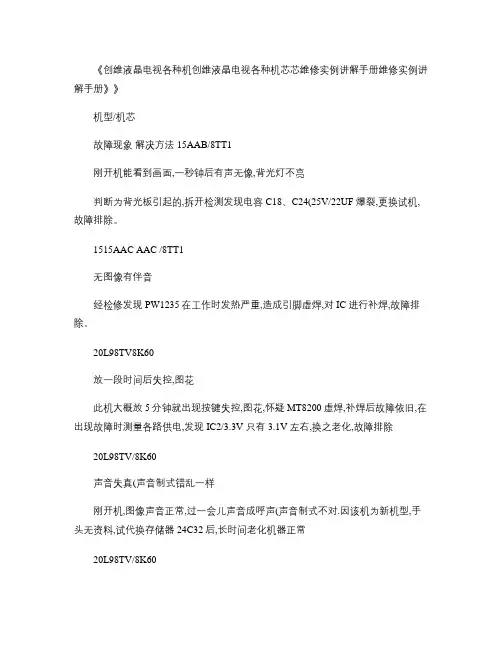

《创维液晶电视各种机创维液晶电视各种机芯芯维修实例讲解手册维修实例讲解手册》》机型/机芯故障现象解决方法 15AAB/8TT1刚开机能看到画面,一秒钟后有声无像,背光灯不亮判断为背光板引起的,拆开检测发现电容C18、C24(25V/22UF 爆裂,更换试机,故障排除。

1515AAC AAC /8TT1无图像有伴音经检修发现PW1235在工作时发热严重,造成引脚虚焊,对IC 进行补焊,故障排除。

20L98TV8K60放一段时间后失控,图花此机大概放5分钟就出现按键失控,图花,怀疑MT8200虚焊,补焊后故障依旧,在出现故障时测量各路供电,发现IC2/3.3V 只有3.1V 左右,换之老化,故障排除20L98TV/8K60声音失真(声音制式错乱一样刚开机,图像声音正常,过一会儿声音成呼声(声音制式不对.因该机为新机型,手头无资料,试代换存储器24C32后,长时间老化机器正常20L98TV/8K60TV 图像拖尾,A V 正常A V 图像正常,说明故障出现在中放电路,试代换TDA9886TS,380W38-02,故障依旧.怀疑声表面K7262坏,换之正常19L11IW/8K60搜不到台首先查高频头的供电,发现没33V 调谐电压,因此机33V 采用的是自举升压电路,依次查D6,D1,ZD1。

D6烧坏,换之,再次烧坏,仔细检查C93/0.47UF 电容漏电,换D6,C93故障排除22LEATV/8TT6图不良模拟信号TV/A V 下时有时无图像,问题肯定在模拟信信号通道,TV/A V 信号解码是通过TVP5147解码,查各供电,时钟正常,代换解码TVP5147试机故障排除.22LEATV/8TT6黑屏开盖检查,发现背光灯在开机瞬间亮一下即熄灭。

疑为背光板问题。

检查发现C34虚焊,补焊后故障排除。

22LEATV/8TT6该机开机黑屏伴音正常,背光不亮测背光板供电有,控制电压也有但FB1开路,怀疑背光板上负载短路,仔细查发现C305有点变黄,拆下发现该电容已严重短路,于是找来一只50V10UF 电容装上,再装上一只好的FB1开机背光亮起来了,故障排除。

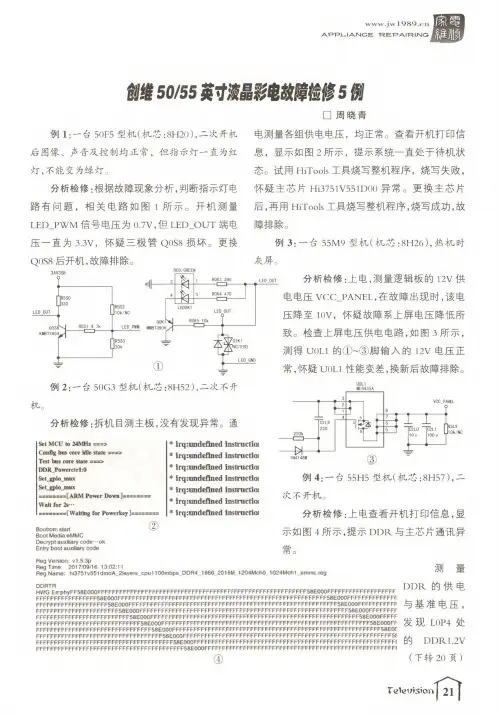

APPL-IANOE鑼50/55英寸躺紳攵障检修5例□周晓青例1：一台50F5型机（机芯：8H20）,二次开机后图像、声音及控制均正常，但指示灯一直为红灯，不能变为绿灯。

分析检修:根据故障现象分析,判断指示灯电路有问题，相关电路如图1所示。

开机测量电测量各组供电电压，均正常。

查看开机打印信息，显示如图2所示，提示系统一直处于待机状态。

试用HiTools I具烧写整机程序，烧写失败，怀疑主芯片H13751V551D00异常。

更换主芯片后，再用HiTools工具烧写整机程序，烧写成功，故LED_PWM信号电压为0.7V,但LED_OUT端电障排除。

压一直为3.3V,怀疑三极管Q0S8损坏。

更换例3：—台55M9型机（机芯：8H26）,热机时Q0S8后开机，故障排除。

分析检修：上电，测量逻辑板的12V供电电压VCC_PANEL,在故障出现时，该电压降至10V,怀疑故障系上屏电压降低所致。

检查上屏电压供电电路，如图3所示，测得U0L1的①~③脚输入的12V电压正常，怀疑U0L1性能变差，换新后故障排除。

例2：—台50G3型机（机芯：8H52）,二次不开机。

分析检修:拆机目测主板，没有发现异常。

通Set MCU to24MHz===>Config bus core Idle state===>Test bus core state===>DDR_Powerclrl:0Sef_gpio_nMixSet_gpio_niux========[ARM Power Down]======== Wait for2s--*========[Waiting for Powerkey]======== Bootrom startBoot Media.eMMCDecrypt auxiliary code--okEntry boot auxriiary code *irq:undenned instructio] *irq:undefined instractioi *irq:undefined instructio] *irq:undefined instructio] *irq:undefined instructio] *irq:imdefined instructio] *irq:mideihied instractio]②例4：一台55H5型机（机芯：8H57）,二次不开机。

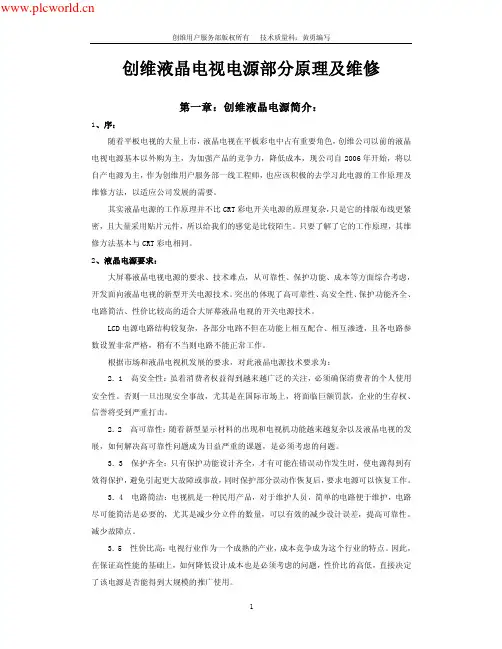

创维液晶电视电源部分原理及维修第一章：创维液晶电源简介：1、序：随着平板电视的大量上市，液晶电视在平板彩电中占有重要角色，创维公司以前的液晶电视电源基本以外购为主，为加强产品的竞争力，降低成本，现公司自2006年开始，将以自产电源为主，作为创维用户服务部一线工程师，也应该积极的去学习此电源的工作原理及维修方法，以适应公司发展的需要。

其实液晶电源的工作原理并不比CRT彩电开关电源的原理复杂，只是它的排版布线更紧密，且大量采用贴片元件，所以给我们的感觉是比较陌生。

只要了解了它的工作原理，其维修方法基本与CRT彩电相同。

2、液晶电源要求：大屏幕液晶电视电源的要求、技术难点，从可靠性、保护功能、成本等方面综合考虑，开发面向液晶电视的新型开关电源技术。

突出的体现了高可靠性、高安全性、保护功能齐全、电路简洁、性价比较高的适合大屏幕液晶电视的开关电源技术。

LCD电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。

根据市场和液晶电视机发展的要求，对此液晶电源技术要求为：2．1 高安全性：虽着消费者权益得到越来越广泛的关注，必须确保消费者的个人使用安全性。

否则一旦出现安全事故，尤其是在国际市场上，将面临巨额罚款，企业的生存权、信誉将受到严重打击。

2．2 高可靠性：随着新型显示材料的出现和电视机功能越来越复杂以及液晶电视的发展，如何解决高可靠性问题成为日益严重的课题，是必须考虑的问题。

3．3 保护齐全：只有保护功能设计齐全，才有可能在错误动作发生时，使电源得到有效得保护，避免引起更大故障或事故，同时保护部分误动作恢复后，要求电源可以恢复工作。

3．4 电路简洁：电视机是一种民用产品，对于维护人员，简单的电路便于维护，电路尽可能简洁是必要的，尤其是减少分立件的数量，可以有效的减少设计误差，提高可靠性。

减少故障点。

3．5 性价比高：电视行业作为一个成熟的产业，成本竞争成为这个行业的特点。

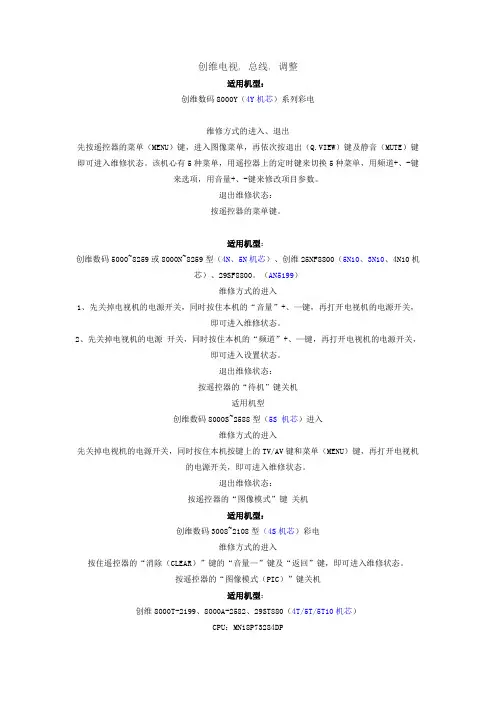

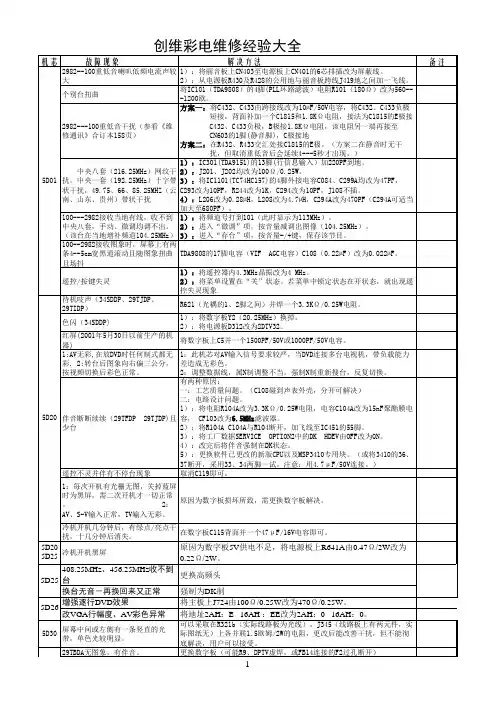

创维电视, 总线, 调整适用机型：创维数码8000Y（4Y机芯）系列彩电维修方式的进入、退出先按遥控器的菜单（MENU）键，进入图像菜单，再依次按退出（Q.VIEW）键及静音（MUTE）键即可进入维修状态。

该机心有5种菜单，用遥控器上的定时键来切换5种菜单，用频道+、-键来选项，用音量+、-键来修改项目参数。

退出维修状态：按遥控器的菜单键。

适用机型：创维数码5000~8259或8000N~8259型（4N、5N机芯）、创维25NF8800（5N10、3N10、4N10机芯）、29SF8800。

（AN5199）维修方式的进入1、先关掉电视机的电源开关，同时按住本机的“音量”+、—键，再打开电视机的电源开关，即可进入维修状态。

2、先关掉电视机的电源开关，同时按住本机的“频道”+、—键，再打开电视机的电源开关，即可进入设置状态。

退出维修状态：按遥控器的“待机”键关机适用机型创维数码8000S~2588型（5S 机芯）进入维修方式的进入先关掉电视机的电源开关，同时按住本机按键上的TV/AV键和菜单（MENU）键，再打开电视机的电源开关，即可进入维修状态。

退出维修状态：按遥控器的“图像模式”键关机适用机型：创维数码3008~2108型（4S机芯）彩电维修方式的进入按住遥控器的“消除（CLEAR）”键的“音量—”键及“返回”键，即可进入维修状态。

按遥控器的“图像模式（PIC）”键关机适用机型：创维8000T-2199、8000A-2582、29ST880（4T/5T/5T10机芯）CPU：MN18P73284DP维修方式的进入及退出先按下电视机的本机音量“-”键到零，此时不要放手，再按下遥控器上的屏幕显示键“+” ，即可进入维修状态的S模式。

或同时按住电视机面板音量“－、＋”键，再打开电视机的电源开关。

如果要进入D模式，则先放开音量“-”键和屏显键，再按下屏显键，使之暂时退出S状态（并非真正退出S状态），再按下音量“-”键不要放手，再按屏显键，即可由S状态进入D状态。

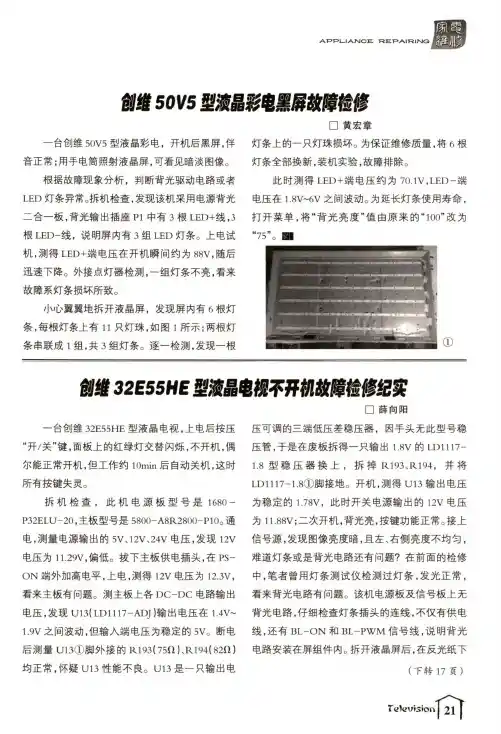

APPi-lAJSICE T R E P A IT R IT S IG创绻50V5型液晶彩t黑屏故障裣修□黄宏章一台创维50V5型液晶彩电，开机后黑屏，伴 音正常;用手电筒照射液晶屏，可看见暗淡图像。

根据故障现象分析，判断背光驱动电路或者 LED灯条异常。

拆机检查，发现该机采用电源背光 二合一板，背光输出插座P1中有3根LED+线,3根LED-线，说明屏内有3组LED灯条。

上电试 机，测得LED+端电压在开机瞬间约为88V,随后 迅速下降。

外接点灯器检测,一组灯条不亮，看来 故障系灯条损坏所致。

小心翼翼地拆开液晶屏，发现屏内有6根灯 条，每根灯条上有11只灯珠，如图1所示;两根灯 条串联成1组，共3组灯条。

逐一检测，发现一根灯条上的一只灯珠损坏。

为保证维修质量，将6根 灯条全部换新，装机实验，故障排除。

此时测得LED+端电压约为70.1V,LED-端 电压在1.8V~6V之间波动。

为延长灯条使用寿命, 打开菜单，将“背光亮度”值由原来的“100”改为 “75”。

團■①创维32E55H E型液晶电榥不孖桃故障裣修纪实—台创维32E55H E型液晶电视，上电后按压 “开/关”键，面板上的红绿灯交替闪烁,不开机，偶 尔能正常开机，但工作约lOmin后自动关机，这时 所有按键失灵。

拆机检查，此机电源板型号是1680- P32ELU-20,主板型号是 5800-A8R2800-P10。

通 电，测量电源输出的5V、12V、24V电压，发现12V 电压为11.29V,偏低。

拔下主板供电插头，在PS- O N端外加高电平，上电，测得12V电压为12.3V,看来主板有问题。

测主板上各D C-D C电路输出 电压，发现U13(LD1117-ADJ)输出电压在1.4V~ 1.9V之间波动，但输入端电压为稳定的5V。

断电 后测量U13①脚外接的R193(75f t)、R194(82(1) 均正常，怀疑U13性能不良。

1；13是_只输出电□薛向阳压可调的三端低压差稳压器，因手头无此型号稳 压管，于是在废板拆得一只输出1.8V的LD1117- 1.8型稳压器换上，拆掉R193、R194,并将LD1117-1.8①脚接地。

创维液晶电视中文维修手册091102创维液晶电视中文维修手册091102一、前言本维修手册旨在提供创维液晶电视的维修指南，包括液晶电视的故障排除和维修方法。

本手册适用于各型号创维液晶电视。

二、安全须知在进行液晶电视的维修前，请务必仔细阅读以下的安全须知，并正确佩戴个人防护装备：1.在拆解电视之前，确保电视已经断开了电源并且待机时间足够长，以免发生触电事故。

2.不要用湿手进行电视维修，以免触电。

3.维修过程中禁止吸烟，以免引发火灾。

4.维修过程中要注意避免使用金属工具直接触碰电子元件，以免造成损坏。

5.使用维修工具时，务必按照正确的方法使用，避免伤害自己。

6.在维修过程中，如果遇到不确定的问题，务必寻求专业人士的帮助。

三、故障排除1.电视无法开机- 检查电视是否连接到电源插座，确保电视有稳定的电源供应。

- 检查遥控器是否正常工作，确保电视的开关没有故障。

- 检查电视的电源线是否损坏，如有损坏及时更换。

- 如果上述都正常，可能是电视主板出现故障，需要更换或修复。

2.电视无图像显示- 检查电视是否正确连接到视频信号源，确保信号源正常工作。

- 检查电视的画面设置是否正确，调整亮度、对比度等参数。

- 检查电视的背光是否正常工作，如背光故障则需要更换。

3.电视无声音输出- 检查电视是否正确连接到音频信号源，确保音频信号源正常工作。

- 检查电视的音量设置是否正确，调整音量参数。

- 检查电视的音频输出接口是否损坏，如有损坏则需要更换。

4.其他故障- 如遇到其他故障，请根据具体情况进行维修，或者联系创维售后服务中心。

附件：1.创维液晶电视维修工具清单2.创维液晶电视主板电路图法律名词及注释：1.电源插座：指向电器设备提供电力的插座。

2.主板：电视的主要控制电路板，负责控制电视的各项功能。

3.视频信号源：指提供视频信号的设备，如DVD播放机、游戏机等。

4.背光：指提供液晶电视背光的光源。

5.音频信号源：指提供音频信号的设备，如音响设备、有线电视等。

TABLE OF CONTENTSPAGE 1.PRECAUTION AND NOTICES ------------------------------------------------------------------------------------- 11.1.SAFETY PRECAUTIONS ---------------------------------------------------------------------------------------- 11.2.PRODUCT SAFETY NOTICE ----------------------------------------------------------------------------------- 11.3.SERVICE NOTES -------------------------------------------------------------------------------------------------- 12.SERVICE TOOL & EQUIPMENT REQUIRED ---------------------------------------------------------------- 23.SPECIFICATIONS ----------------------------------------------------------------------------------------------------- 2~33.1.Diagram ------------------------------------------------------------------------------------------------------------- 23.2.PRODUCT SPECIFICATIONS ---------------------------------------------------------------------------------- 33.3.Function of Board ------------------------------------------------------------------------------------------------- 33.4.Part apt to decrease ----------------------------------------------------------------------------------------------- 34.EXPLODED VIEW AND PARTS LIST --------------------------------------------------------------------------- 44.1.EXPLODED VIEW ------------------------------------------------------------------------------------------------ 45.BLOCK DIAGRAM ---------------------------------------------------------------------------------------------------- 56.Main Board Service Chart -------------------------------------------------------------------------------------------- 6~106.1Main Board and connector definition ------------------------------------------------------------------------- 66.2Main Board --------------------------------------------------------------------------------------------------------- 6~76.3Main Board interface definition -------------------------------------------------------------------------------- 8~107.SCHEMATIC DIAGRAM -------------------------------------------------------------------------------------------- 11~128.PCB LAYOUT ----------------------------------------------------------------------------------------------------------- 139.TROUBLE SHOOTING FLOW CHART ------------------------------------------------------------------------- 14~2210.Some signals waveform for reference ------------------------------------------------------------------------------- 23~2508/04/20151. PRECAUTION AND NOTICES1.1. SAFETY PRECAUTIONSThis TV is manufactured and tested on a ground principle that a user's safety comes first.However, improper use or installation may cause damage to the TV as well as to the user.Carefully go over the following WARNINGS before installing and keep this guide handy .WARNINGS:This TV should be operated only at the correct power sources indicated on the label on the rear end of the TV. If you're unsure of the power supply in your residence, consult yourlocal dealer or power company.Use only the special power adapter that comes with this TV for power input.Do not try to repair the TV your self as it contains no user-serviceable parts. This TV should only be repaired by a qualified technician.Do not remove the TV cabinet. There is high-voltage parts inside that may cause electric shock to human bodies, even when the power cord is unplugged.Stop using the TV if the cabinet is damaged. Have it checked by a service technacian.Put your TV only in a clean, dry environment. If it gets wet, unplug the power cable immediately and consult your service technician.Always unplug the TV before cleaning it. Clean the cabinet with a clean, dry cloth.Apply non-ammonia based cleaner onto the cloth, not directly onto the glass screen.Keep the TV away from magnetic objects, motors, and transformer.Do not place heavy objects on the TV or power cord.1.2. PRODUCT SAFETY NOTICEMany electrical and mechanical parts in this chassis have special safety visual inspectionsand theprotection afforded by them cannot necessarily be obtained by using replacementcomponents rated for higher voltages, wattage, etc. Before replacing any of thesecomponents read the parts list in this manual carefully. The use of substitute replacementparts which do not have the same safety characteristics as specified in the parts list maycreate shock, fire, or other hazards.1.3. SERVICE NOTES1. When replacing parts or circuit boards, clamp the lead wires around terminals beforesoldering.2. Keep wires away from high voltage, high temperature components and sharp edges.3. Keep wires in their original position so as to reduce interference.4. Usage of this product please refer to also user's manual.-1-08/04/20152. SERVICE TOOL & EQUIPMENT REQUIRED1. SIGNAL GEN.2. MULTIMETER3. OSCILLOSCOPE4. SCREW DRIVER5. IRON6. ABSORBER7. SOLDER3. SPECIFICATIONS3.1. Diagram-2-08/04/20153.2. PRODUCT SPECIFICATIONSPanel BOEI280WX1 HV280WX2-270Displayable Resolution FHD 1366*768Pixel Pitch 148.25(H)× 449.25(V) × RGBLCD Display Color 16.7M Color Max.Viewing Angle Horizontal: 65°Vertical: 60°Contrast Ratio 1000:1(typical) 900:1(MIN)Brightness 200cd/ m2 (min.)220cd/m2 (typ.)Panel Brightness*: TV SET Brightness will lower than Panel Brightness because of PictureQuality and White Balance affection.Response Time Tr+Tf: 8.0ms(typ.) Tr+Tf: 10ms(max.)Temperature Operating: 0°C ~ +40°CStorage: -20°C ~ +60°CPower Input Voltage: 100~264 VacConsumption: 65 Watts (Max.)3.3 Function of Board1) Main Board: Control all input signals, Decode the video signal,De-interlace, and send digital signals (LVDS signal) sent from image Board and display; supply LCM backlight power2) Panel: Display all images;3) IR Board: Receive remote operation;4) Key Board : buttons of POWER、 SOURCE、 MENU、 VOL+/- ,Channel +/-;5) AC Input: 200~240 Vac;3.4 Part apt to decrease1) Bezel, Rear Cover and Panel;2) Terminal of all plugs.-3-08/04/20154.1. EXPLODED VIEW5. BLOCK DIAGRAM6. Main Board Service Chart6.1 Main Board and connector definition6.2Main Board-6-08/04/2015-7-08/04/20156.3Main Board interface definitiona. KEY&IR BOARD CONNECTOR(14PIN/2.0)-8-08/04/2015b. LVDS INTERFACE(2×15PIN/2.0)c．LED BACKLIGHT MODULE CONNECTOR(3PIN/2.0MM)-9-08/04/2015B28E220E Service Manuald．SPEAKER CONNECTOR(4PIN/2.54)-10-08/04/20157. SCHEMATIC DIAGRAMFor V59CW910RW9288. PCB LAYOUT9. TROUBLE SHOOTING FLOW CHART9.1 Power Board Diagram-14-08/04/20159.2AC-DC Power Supply Trouble-15-08/04/20159.3Power Supply Trouble-16-08/04/20159.4 Display Trouble（black screen）-17-08/04/20159.5 Audio Trouble（No sound)-18-08/04/20159.6 Function Trouble（TV video）-19-08/04/20159.1.1 Function Trouble（PC）-20-08/04/20159.1.2 Function Trouble（SCART、HDMI、YPbPr、CVBS）-21-08/04/2015-22-08/04/201510. Some signals waveform for reference-23-08/04/2015-24-08/04/2015-25-08/04/2015。
