不平衡力计算及校核

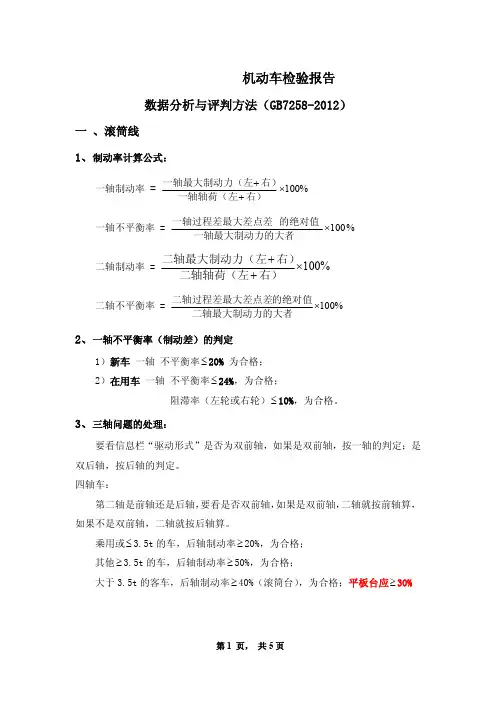

机动车检验报告数据分析与评判方法（GB7258-2012）一 、滚筒线1、制动率计算公式：一轴制动率 = 右）一轴轴荷（左右）一轴最大制动力（左++%100⨯一轴不平衡率 =%100⨯一轴最大制动力的大者的绝对值一轴过程差最大差点差二轴制动率 = %100⨯++右）二轴轴荷（左右）二轴最大制动力（左二轴不平衡率 =%100⨯二轴最大制动力的大者的绝对值二轴过程差最大差点差2、一轴不平衡率（制动差）的判定1）新车 一轴 不平衡率≤20% 为合格；2）在用车 一轴 不平衡率≤24%，为合格；阻滞率（左轮或右轮）≤10%，为合格。

3、三轴问题的处理：要看信息栏“驱动形式”是否为双前轴，如果是双前轴，按一轴的判定；是双后轴，按后轴的判定。

四轴车：第二轴是前轴还是后轴，要看是否双前轴，如果是双前轴，二轴就按前轴算，如果不是双前轴，二轴就按后轴算。

乘用或≤3.5t 的车，后轴制动率≥20%，为合格；其他≥3.5t 的车，后轴制动率≥50%，为合格；大于3.5t 的客车，后轴制动率≥40%（滚筒台），为合格；平板台应≥30%*当后轴制动率≤60%时，制动平衡率的计算：制动平衡率=%100⨯+右）轴荷（左对差最大制动力差的最大绝1）前轴：这时判定时要看检验报告单信息栏目中的“检验类别”，如果是“在用车”，前轴制动平衡率应≤24%，为合格；如果是“注册登记”即“新车”时，前轴制动平衡率应≤20%为合格。

2）后轴：如果是新车，当制动率≥60%时，后轴制动平衡率≤24% 为合格；当后制动率≤60%时，后轴制动平衡率≤8%为合格。

如果是在用车，当后轴制动率≥60%时，制动平衡率≤30% ，为合格；当后轴制动率≤60%时，后轴制动平衡率≤10% ，为合格项目判定：单项判定，单项全合格，单项判定画“○”；单项判定，有一项不合格，项目判定画“×”。

4、驻车单项判定：有两个判定标准20%或15% 即：1）总质量大于整备质量1.2倍的车，≥20%，为合格；2）总质量小于整备质量1.2倍的车，≥15%，为合格。

《结构力学》习题集- 33 -第六章 超静定结构的计算——力矩分配法一、本章基本内容：1、基本概念：转动刚度、分配系数、传递系数、侧移刚度；（1）力矩分配法是以位移法为基础的一种渐进解法；（2）转动刚度与杆件的线刚度和远端支承情况有关；（3）杆件远端的支承情况不同，相应的传递系数也不同；（4）分配系数的值小于等于1，并且1=∑ik μ；（5）力矩分配法只适用于计算无结点线位移的结构。

2、固端力矩、结点不平衡力矩的计算；3、用力矩分配法计算多跨梁和无侧移刚架的一般步骤：（1）计算汇交于各结点的每一杆端的分配系数并确定传递系数；（2）求出各杆件的固端弯矩；（3）求出结点不平衡力矩，将其反号乘上各杆件的分配系数得到相应的分配弯矩。

然后，再将分配弯矩乘以传递系数，求出远端的传递弯矩。

按此步骤循环计算，直到不平衡力矩小到可以忽略不计为止。

（4）将每一杆端的固端弯矩、历次的分配弯矩和传递弯矩相加，求出最后杆端弯矩。

（5）校核最后杆端弯矩，作内力图。

二、习题：（一）、判断题(不作为考试题型)：1、力矩分配法中的分配系数、传递系数与外来因素（荷载、温度变化等）有关。

2、若图示各杆件线刚度i 相同，则各杆A 端的转动刚度S 分别为：4 i , 3 i , i 。

AA A3、图示结构EI =常数，用力矩分配法计算时分配系数4 A μ= 4 / 11。

1l ll第六章 力矩分配法- 34 -4、图示结构用力矩分配法计算时分配系数μAB =12/，μAD =18/。

BCA D E =1i =1i =1i =1i5、用力矩分配法计算图示结构，各杆l 相同，EI =常数。

其分配系数μBA =0.8，μBC =0.2，μBD =0。

A B CD6、在力矩分配法中反复进行力矩分配及传递，结点不平衡力矩愈来愈小，主要是因为分配系数及传递系数< 1。

7、若用力矩分配法计算图示刚架，则结点A 的不平衡力矩为 −−M Pl 316。

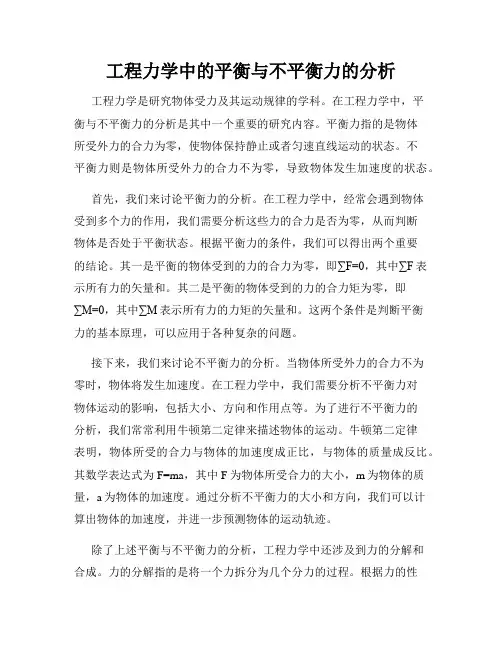

工程力学中的平衡与不平衡力的分析工程力学是研究物体受力及其运动规律的学科。

在工程力学中，平衡与不平衡力的分析是其中一个重要的研究内容。

平衡力指的是物体所受外力的合力为零，使物体保持静止或者匀速直线运动的状态。

不平衡力则是物体所受外力的合力不为零，导致物体发生加速度的状态。

首先，我们来讨论平衡力的分析。

在工程力学中，经常会遇到物体受到多个力的作用，我们需要分析这些力的合力是否为零，从而判断物体是否处于平衡状态。

根据平衡力的条件，我们可以得出两个重要的结论。

其一是平衡的物体受到的力的合力为零，即∑F=0，其中∑F表示所有力的矢量和。

其二是平衡的物体受到的力的合力矩为零，即∑M=0，其中∑M表示所有力的力矩的矢量和。

这两个条件是判断平衡力的基本原理，可以应用于各种复杂的问题。

接下来，我们来讨论不平衡力的分析。

当物体所受外力的合力不为零时，物体将发生加速度。

在工程力学中，我们需要分析不平衡力对物体运动的影响，包括大小、方向和作用点等。

为了进行不平衡力的分析，我们常常利用牛顿第二定律来描述物体的运动。

牛顿第二定律表明，物体所受的合力与物体的加速度成正比，与物体的质量成反比。

其数学表达式为F=ma，其中F为物体所受合力的大小，m为物体的质量，a为物体的加速度。

通过分析不平衡力的大小和方向，我们可以计算出物体的加速度，并进一步预测物体的运动轨迹。

除了上述平衡与不平衡力的分析，工程力学中还涉及到力的分解和合成。

力的分解指的是将一个力拆分为几个分力的过程。

根据力的性质和方向，我们可以将一个力分解为多个力的合成，从而更好地分析和解决问题。

力的分解和合成在力的平衡和不平衡的分析中起到了重要的作用，是问题求解的基础。

在实际工程中，平衡与不平衡力的分析是非常重要的。

通过平衡力的分析，我们可以判断结构物是否能够稳定地承受各种力的作用，从而确保结构的安全性。

而通过不平衡力的分析，我们可以预测物体的运动轨迹，为工程设计和施工提供依据。

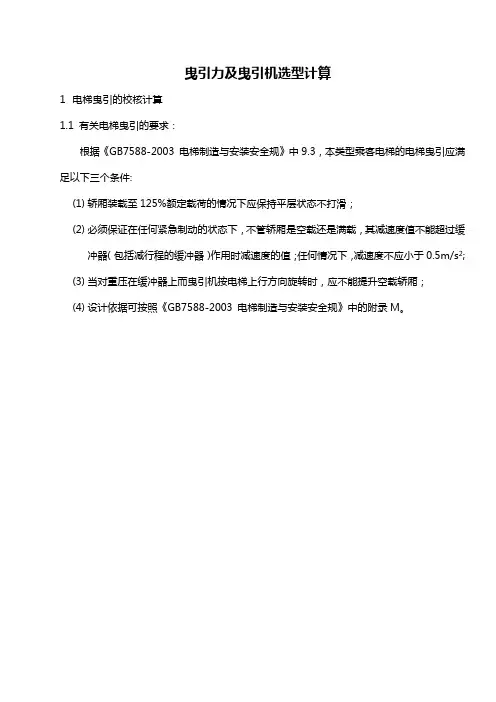

曳引力及曳引机选型计算1 电梯曳引的校核计算1.1 有关电梯曳引的要求：根据《GB7588-2003 电梯制造与安装安全规》中9.3，本类型乘客电梯的电梯曳引应满足以下三个条件:(1)轿厢装载至125%额定载荷的情况下应保持平层状态不打滑；(2)必须保证在任何紧急制动的状态下，不管轿厢是空载还是满载，其减速度值不能超过缓冲器（包括减行程的缓冲器）作用时减速度的值；任何情况下，减速度不应小于0.5m/s2;(3)当对重压在缓冲器上而曳引机按电梯上行方向旋转时，应不能提升空载轿厢；(4)设计依据可按照《GB7588-2003 电梯制造与安装安全规》中的附录M。

1.2 电梯曳引的校核计算：1.2.1计算选用参数：本类型乘客电梯的曳引轮绳槽采用带切口的半圆槽。

表1.1中的参数为本计算选用参数。

表1.11.2.2 根据《GB7588-2003 电梯制造与安装安全规》的要求，曳引应满足的计算条件：(1) 在轿厢装载和紧急制动条件时，曳引应满足如下公式：αf 21e T T ≤其中： e――自然对数的底f――钢丝绳在绳槽中的当量磨擦系数 α――钢丝绳在绳轮上的包角 T 1,T 2――绳轮两侧的钢丝绳分配的力(2) 在轿厢滞留条件时，曳引应满足如下公式：αf 21e T T ≥其中： e――自然对数的底f――钢丝绳在绳槽中的当量磨擦系数 α――钢丝绳在绳轮上的包角 T 1,T 2――绳轮两侧的钢丝绳分配的力1.2.3 带切口槽的半圆形绳槽当量摩擦系数的计算：(1) 带切口槽的半圆形绳槽当量摩擦系数可按如下公式计算：其中： β――下部切口角度值γ――槽的角度值 μ――磨擦系数= =1.972μ(2) 摩擦系数μ可按如下公式计算：a. 在装载工况条件下： μ=0.1b. 在紧急制停条件下：μ=10/v +11.0，其中v 为轿厢额定速度下对应的绳速v=R t ×V=1×0.75=0.75 m/s ，所以，μ=10/v +11.0=10/75.011.0+=0.c. 在轿厢滞留工况条件下：μ=0.2(3) 带切口槽的半圆形绳槽当量摩擦系数的计算：a. 在装载工况条件下： f=1.972μ=1.972×0.1=0.1972b. 在紧急制停条件下：f=1.972μ=1.972×0.=0.1834γβγβπβγμSin +Sin )]2/(Sin )2/(Cos [4=f ----γ+βγβπβγμ=Sin Sin )]/(Sin )/(Cos [f ---2-243095-52360-.6581-295-2304Sin Sin .)]/(Sin )/(Cos [+π⨯μc. 在轿厢滞留工况条件下： f=1.972μ=1.972×0.2=0.39441.2.4 除轿厢、对重装置以外的其它部件的悬挂质量的计算：(1) 曳引钢丝绳质量的计算：曳引钢丝绳质量 1r W =t r r R H g N ⨯⨯⨯=8×0.347×57.92×1＝120.6 Kg (2) 补偿链的悬挂质量的计算：补偿链悬挂质量 2r W =H g N comp comp ⨯⨯=0 Kg (3) 随行电缆的悬挂质量的计算：随行电缆的悬挂质量 3r W =2Hg N tc tc ⨯⨯=1×0.98×57.92 / 2＝28.4 Kg 1.2.5 在轿厢装载工况条件下的曳引校核计算：(1) 当载有125％额定载荷的轿厢位于最低层站时：a. t 1r 1R /)W +Q ×25.1+P (=T =1/)6.12063025.1800(+⨯+=1688 Kgb. t 2r 2R /)W +Q ×q +P (=T =1/)063048.0800(+⨯+=1102.4 Kgc. αf e =e 0.1972×3.1416=1.858d.21T T =4.11021688=1.5312 < αf e =1.858 e. 结论：在轿厢装载工况条件下，当载有125％额定载荷的轿厢位于最低层站时，曳引钢丝绳不会在曳引轮上滑移，即不会打滑。

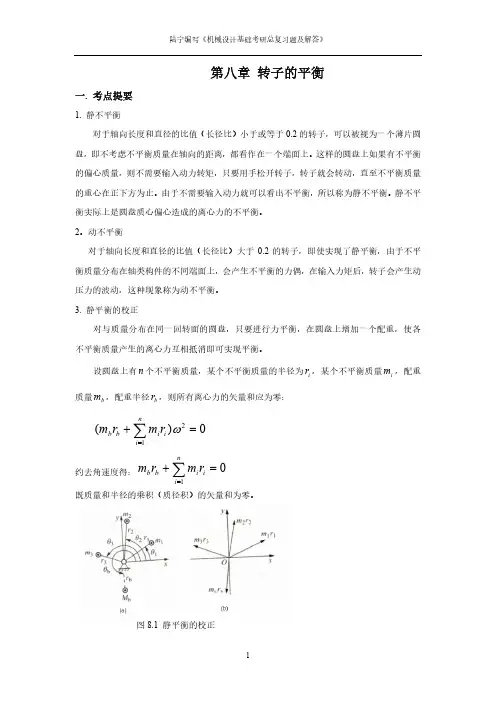

第八章 转子的平衡一. 考点提要1. 静不平衡对于轴向长度和直径的比值（长径比）小于或等于0.2的转子，可以被视为一个薄片圆盘，即不考虑不平衡质量在轴向的距离，都看作在一个端面上。

这样的圆盘上如果有不平衡的偏心质量，则不需要输入动力转矩，只要用手松开转子，转子就会转动，直至不平衡质量的重心在正下方为止。

由于不需要输入动力就可以看出不平衡，所以称为静不平衡。

静不平衡实际上是圆盘质心偏心造成的离心力的不平衡。

2。

动不平衡对于轴向长度和直径的比值（长径比）大于0.2的转子，即使实现了静平衡，由于不平衡质量分布在轴类构件的不同端面上，会产生不平衡的力偶，在输入力矩后，转子会产生动压力的波动，这种现象称为动不平衡。

3. 静平衡的校正对与质量分布在同一回转面的圆盘，只要进行力平衡，在圆盘上增加一个配重，使各不平衡质量产生的离心力互相抵消即可实现平衡。

设圆盘上有n 个不平衡质量，某个不平衡质量的半径为i r ，某个不平衡质量i m ，配重质量b m ，配重半径b r ，则所有离心力的矢量和应为零：0)(21i ni i b b r m r m约去角速度得：01i ni i bb r m r m既质量和半径的乘积（质径积）的矢量和为零。

图8.1 静平衡的校正建立坐标系，如图8.1所示（图中有三个不平衡质径积，一个配平衡的质径积），把各向量对X，Y 轴方向投影得：0cos cos b b b i i i r m r m 0sin sin b b b i i i r m r m 得：22)sin ()cos ( i i i i i i b b r m r m r mii i i i i b r m r m cos sin 角度再根据坐标系中X ，Y 坐标方向分量的正负号确定象限并调整即可。

4. 动平衡的校正把轴向各个不平衡质量保持方向不变，向两个准备安装配重的校正面利用力矩相等的原则分解， 以图8.2为例：221)()()(L r m L L r m i i A i i 121)()()(L r m L L r m i i B i i这样就把i i r m 分解为校正面上的A i i r m )(和B i i r m )(，方向不变。

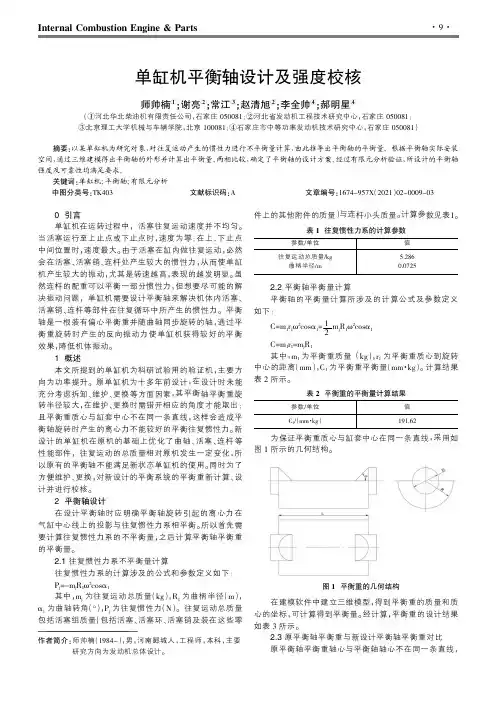

图1平衡重的几何结构在建模软件中建立三维模型，得到平衡重的质量和质心的坐标，可计算得到平衡量。

经计算，平衡重的设计结果如表3所示。

2.3原平衡轴平衡重与新设计平衡轴平衡重对比原平衡轴平衡重轴心与平衡轴轴心不在同一条直线，2.4小结通过对计算柴油机往复运动件的往复惯性力系引起的不平衡力，对平衡轴的平衡重进行了设计计算，平衡重的平衡量与理论计算的结果偏差小于2%，平衡效果较好。

同时新结构的平衡轴平衡重也可以有效解决维护和更换的问题。

3平衡轴结构强度仿真分析为保证平衡轴结构强度满足使用要求，还需计算平衡轴工作时受离心惯性力作用的应力分布，以此评价平衡轴的强度及可靠性。

3.1.2边界条件平衡轴用于平衡单缸机往复惯性力，两根平衡轴旋转方向相反，旋转角速度与曲轴相同，产生的合力与一次往复惯性力大小相等，方向相反，从而抵消了一次往复惯性力的影响。

平衡轴在工作时受到大小与单缸机转速相关的离心惯性力作用，在平衡轴内部产生弯曲应力，在有限元模型中对应的约束条件为：在止推面上约束轴向位移，在3.1.3载荷将平衡轴的旋转惯性力等效为作用在平衡重表面的变化载荷，分析时将载荷看作在轴向均匀分布，在轴向按余弦规律分布。

设旋转惯性力对应载荷为Q ，可按下式计算：Q=m j rω2其中，m j 为旋转质心点重量，由模型确定平衡重总质8.01kg ；r 为质心旋转半径，由模型确定为23.94mm 图3有限元计算模型图4平衡轴轴向约束图5平衡轴径向约束（b ）新设计平衡轴平衡重图2平衡轴平衡重对比（a ）原平衡轴平衡重213170Ø4820.55Ø89.1Ø58.25Ø48213188圆角处、平衡重底部圆角处应力较大，平衡轴最大应力位于轴径圆角处，大小为139MPa。

图8为一级平衡轴位移分平衡轴最大位移位于平衡重外圆周面，大小为图9为一级平衡轴Z方向位移云图，最大正向位移位于轴径端面处，最大值为9.03×10-4mm，最大反向位移位于平衡重侧面，最大值为1.06×10-2mm。

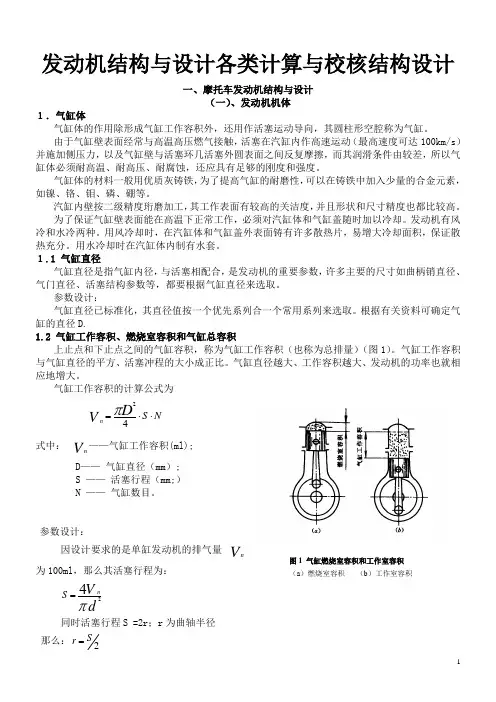

发动机结构与设计各类计算与校核结构设计一、摩托车发动机结构与设计（一）、发动机机体１．气缸体气缸体的作用除形成气缸工作容积外，还用作活塞运动导向，其圆柱形空腔称为气缸。

由于气缸壁表面经常与高温高压燃气接触，活塞在汽缸内作高速运动（最高速度可达100km/s ）并施加侧压力，以及气缸壁与活塞环几活塞外圆表面之间反复摩擦，而其润滑条件由较差，所以气缸体必须耐高温、耐高压、耐腐蚀，还应具有足够的刚度和强度。

气缸体的材料一般用优质灰铸铁，为了提高气缸的耐磨性，可以在铸铁中加入少量的合金元素，如镍、铬、钼、磷、硼等。

汽缸内壁按二级精度珩磨加工，其工作表面有较高的关洁度，并且形状和尺寸精度也都比较高。

为了保证气缸壁表面能在高温下正常工作，必须对汽缸体和气缸盖随时加以冷却。

发动机有风冷和水冷两种。

用风冷却时，在汽缸体和气缸盖外表面铸有许多散热片，易增大冷却面积，保证散热充分。

用水冷却时在汽缸体内制有水套。

１.1 气缸直径气缸直径是指气缸内径，与活塞相配合，是发动机的重要参数，许多主要的尺寸如曲柄销直径、气门直径、活塞结构参数等，都要根据气缸直径来选取。

参数设计：气缸直径已标准化，其直径值按一个优先系列合一个常用系列来选取。

根据有关资料可确定气缸的直径D.1.2 气缸工作容积、燃烧室容积和气缸总容积上止点和下止点之间的气缸容积，称为气缸工作容积（也称为总排量）（图1）。

气缸工作容积与气缸直径的平方、活塞冲程的大小成正比。

气缸直径越大、工作容积越大、发动机的功率也就相应地增大。

气缸工作容积的计算公式为N S D V n ⋅⋅=42π式中：Vn——气缸工作容积(ml);D —— 气缸直径（mm ）; S —— 活塞行程（mm;）N —— 气缸数目。

参数设计：因设计要求的是单缸发动机的排气量Vn为100ml ，那么其活塞行程为： 24n S V dπ=同时活塞行程S =2r ；r 为曲轴半径 那么：2S r =图1 气缸燃烧室容积和工作室容积 （a ）燃烧室容积 （b ）工作室容积1.3压缩比气缸总容积与燃烧室容积的比值，称为压缩比。

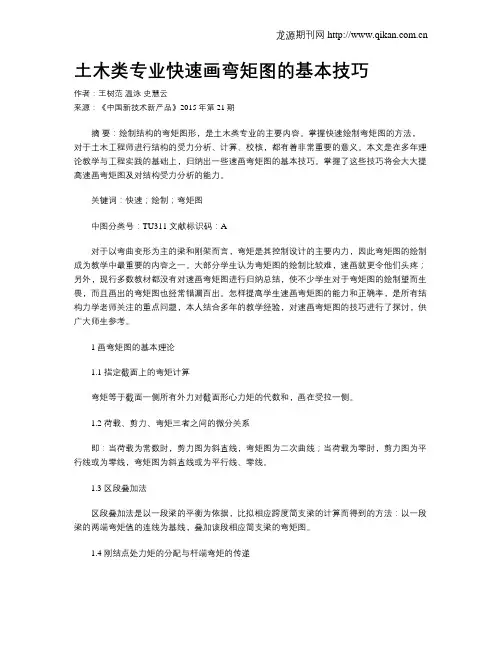

土木类专业快速画弯矩图的基本技巧作者：王树范温泳史慧云来源：《中国新技术新产品》2015年第21期摘要：绘制结构的弯矩图形，是土木类专业的主要内容。

掌握快速绘制弯矩图的方法，对于土木工程师进行结构的受力分析、计算、校核，都有着非常重要的意义。

本文是在多年理论教学与工程实践的基础上，归纳出一些速画弯矩图的基本技巧。

掌握了这些技巧将会大大提高速画弯矩图及对结构受力分析的能力。

关键词：快速；绘制；弯矩图中图分类号：TU311 文献标识码：A对于以弯曲变形为主的梁和刚架而言，弯矩是其控制设计的主要内力，因此弯矩图的绘制成为教学中最重要的内容之一。

大部分学生认为弯矩图的绘制比较难，速画就更令他们头疼；另外，现行多数教材都没有对速画弯矩图进行归纳总结，使不少学生对于弯矩图的绘制望而生畏，而且画出的弯矩图也经常错漏百出。

怎样提高学生速画弯矩图的能力和正确率，是所有结构力学老师关注的重点问题，本人结合多年的教学经验，对速画弯矩图的技巧进行了探讨，供广大师生参考。

1 画弯矩图的基本理论1.1 指定截面上的弯矩计算弯矩等于截面一侧所有外力对截面形心力矩的代数和，画在受拉一侧。

1.2 荷载、剪力、弯矩三者之间的微分关系即：当荷载为常数时，剪力图为斜直线，弯矩图为二次曲线；当荷载为零时，剪力图为平行线或为零线，弯矩图为斜直线或为平行线、零线。

1.3 区段叠加法区段叠加法是以一段梁的平衡为依据，比拟相应跨度简支梁的计算而得到的方法：以一段梁的两端弯矩值的连线为基线，叠加该段相应简支梁的弯矩图。

1.4 刚结点处力矩的分配与杆端弯矩的传递利用力矩分配法中的结点分配和传递的原理，计算出结点的分配系数，将结点的不平衡力矩快速分配和传递给其他杆的近端及远端。

1.5 剪力分配法的应用对于在结点水平荷载作用下的排架（横梁EA为无穷大）、框架及框排架结构（横梁EI 为无穷大），可以根据各个柱子的侧移刚度，计算出剪力分配系数，得到各柱的剪力。

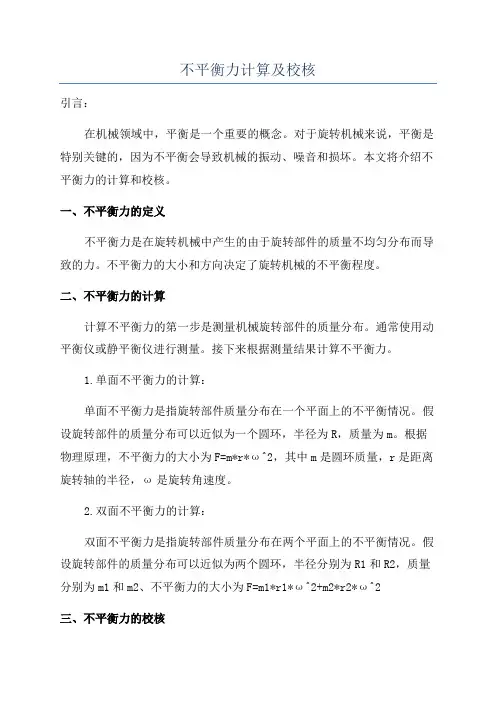

不平衡力计算及校核引言：在机械领域中，平衡是一个重要的概念。

对于旋转机械来说，平衡是特别关键的，因为不平衡会导致机械的振动、噪音和损坏。

本文将介绍不平衡力的计算和校核。

一、不平衡力的定义不平衡力是在旋转机械中产生的由于旋转部件的质量不均匀分布而导致的力。

不平衡力的大小和方向决定了旋转机械的不平衡程度。

二、不平衡力的计算计算不平衡力的第一步是测量机械旋转部件的质量分布。

通常使用动平衡仪或静平衡仪进行测量。

接下来根据测量结果计算不平衡力。

1.单面不平衡力的计算：单面不平衡力是指旋转部件质量分布在一个平面上的不平衡情况。

假设旋转部件的质量分布可以近似为一个圆环，半径为R，质量为m。

根据物理原理，不平衡力的大小为F=m*r*ω^2，其中m是圆环质量，r是距离旋转轴的半径，ω是旋转角速度。

2.双面不平衡力的计算：双面不平衡力是指旋转部件质量分布在两个平面上的不平衡情况。

假设旋转部件的质量分布可以近似为两个圆环，半径分别为R1和R2，质量分别为m1和m2、不平衡力的大小为F=m1*r1*ω^2+m2*r2*ω^2三、不平衡力的校核不平衡力的校核旨在判断不平衡力是否超过机械的允许范围。

机械通常会规定不平衡力的允许值，根据不平衡力的计算结果进行校核。

1.不平衡力的振动量校核：不平衡力会导致机械振动。

振动通常包括径向振动和轴向振动。

根据机械的设计要求，可以计算不平衡力引起的振动量，并与允许值进行比较。

如果振动量超过允许值，则需要采取措施降低不平衡力。

2.不平衡力的容许速度校核：不平衡力也会导致机械的旋转速度产生变化。

根据机械的设计要求，可以计算不平衡力引起的容许速度，并与实际的旋转速度进行比较。

如果容许速度小于实际速度，则需要采取措施降低不平衡力。

3.不平衡力的机械强度校核：不平衡力也会对机械的强度产生影响。

机械的设计通常会考虑不平衡力引起的应力和变形，并进行强度校核。

根据机械的要求，可以计算不平衡力引起的应力和变形，并与允许值进行比较。

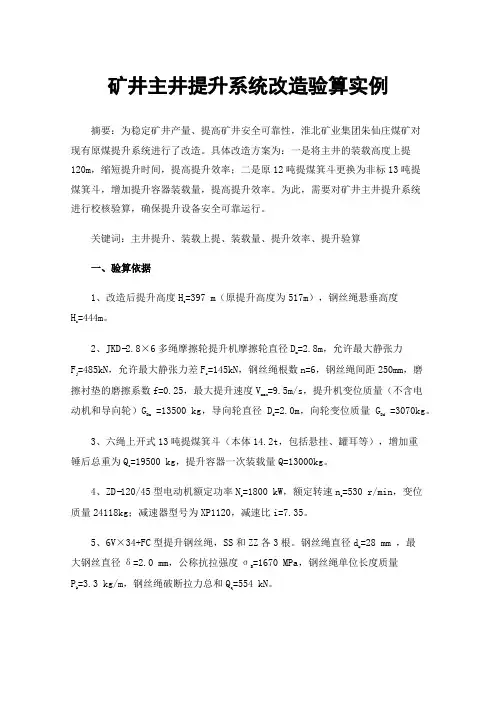

矿井主井提升系统改造验算实例摘要：为稳定矿井产量、提高矿井安全可靠性，淮北矿业集团朱仙庄煤矿对现有原煤提升系统进行了改造。

具体改造方案为：一是将主井的装载高度上提120m ，缩短提升时间，提高提升效率；二是原12吨提煤箕斗更换为非标13吨提煤箕斗，增加提升容器装载量，提高提升效率。

为此，需要对矿井主井提升系统进行校核验算，确保提升设备安全可靠运行。

关键词：主井提升、装载上提、装载量、提升效率、提升验算 一、验算依据1、改造后提升高度H t =397 m （原提升高度为517m ），钢丝绳悬垂高度H c =444m 。

2、JKD −2.8×6多绳摩擦轮提升机摩擦轮直径D m =2.8m ，允许最大静张力F j =485kN ，允许最大静张力差F c =145kN ，钢丝绳根数n=6，钢丝绳间距250mm ，磨擦衬垫的磨擦系数f=0.25，最大提升速度V max =9.5m/s ，提升机变位质量（不含电动机和导向轮）G Dm =13500 kg ，导向轮直径D d =2.0m ，向轮变位质量G Dd =3070kg 。

3、六绳上开式13吨提煤箕斗（本体14.2t ，包括悬挂、罐耳等），增加重锤后总重为Q c =19500 kg ，提升容器一次装载量Q=13000kg 。

4、ZD −120/45型电动机额定功率N e =1800 kW ，额定转速n e =530 r/min ，变位质量24118kg ；减速器型号为XP1120，减速比i=7.35。

5、6V×34+FC 型提升钢丝绳，SS 和ZZ 各3根。

钢丝绳直径d k =28 mm ，最大钢丝直径δ=2.0 mm ，公称抗拉强度σB =1670 MPa ，钢丝绳单位长度质量P k =3.3 kg/m ，钢丝绳破断拉力总和Q q =554 kN 。

6、平衡钢丝绳直径dw =40 mm，公称抗拉强度σb=1570 MPa，钢丝绳单位长度质量Pw =6.25 kg/m，钢丝绳破断拉力总和Qq=1157 kN。

控制阀选型计算中的允许压差1 概述控制阀是组成工业自动化控制系统中的一个重要环节，它被称之为生产过程自动化的“手足”，正确选择控制阀是确保系统稳定、正常运行的关键。

控制阀选型内容通常包括以下几个方面：①控制阀结构形式选择控制阀有单座阀、双座阀、套筒阀、角形阀、三通阀、隔膜阀、蝶阀、球阀、偏心旋转阀等类产品，用户应根据被调介质的特性和工艺条件选择控制阀的结构形式。

②控制阀流量特性选择控制阀流量特性是指相对行程与相对流量的关系，通常有直线特性、等百分比特性、快开特性，需根据工艺对象的特点选择。

③控制阀口径计算根据工艺过程条件计算出控制阀的流量系数C，然后根据对应结构形式控制阀的流量系数C值表选择口径。

④控制阀执行机构有气动、液动、电动三种气动执行机构可用于防火防爆场合，故障率低，但需建独立的仪表气源；液动执行机构可用于推力或力矩特别大的地方，运行平稳，但体积大，价格昂贵，用量很少；电动执行机构的驱动源随地可取，隔爆型产品可用于防火防爆场合，其可靠性近年来大幅度提高，目前已成为执行机构的主流产品。

⑤控制阀材质选择主要根据阀门受控介质的温度、压力、腐蚀性以及是否产生气蚀、冲蚀等因素选择材质，这包括阀体、阀盖、阀芯、阀杆、阀座、垫片、密封填料等材质的选择。

⑥控制阀不平衡力校核不平衡力校核是保证控制阀正常工作不可缺少的一步。

其实质是校核执行机构的输出力是否大于介质的不平衡力、阀门动作时的摩擦力、阀芯的重力等力的总和(校核时输出力还要有一定的余量)。

为了简化计算。

阀门生产厂根据工作条件对常用阀门计算出允许压差，列成表格附在选型样本上，这样不平衡力校核就转换成允许压差校核。

校核有两种方式，一是根据所选执行机构的输出力看允许压差值是否合乎要求，二是根据允许压差值选定合适输出力的执行机构。

当校核未能通过时，可能要从阀门结构形式选择开始重新选型。

在一些控制阀的选型计算资料中往往着重介绍口径计算等内容，对不平衡力校核则只字不提，因此有些设计人员常常只进行前五项工作而忽略了后一项工作，在大多数流体压力不高的情况下，不作该项校核也不影响控制阀的正常工作。

往复压缩机管道气流脉动分析及控制高宝华;雷淑雅;沈九兵;冯慧敏;秦志坚【摘要】管路振动是往复压缩机应用时的重要安全隐患,主要阐述了往复压缩机管道气流脉动引起管路振动的原因;基于平面波动理论,对某一往复压缩机的排气管路进行气流脉动计算与分析,并根据API618中气流脉动的相关要求进行校核,采用增设孔板的方法来消减压力脉动幅值,通过在排气缓冲器出口安装合适的孔板,最终将管道压力脉动幅值控制在标准规定的范围内.【期刊名称】《压缩机技术》【年(卷),期】2019(000)004【总页数】5页(P18-22)【关键词】往复压缩机;气流脉动;平面波动理论;孔板【作者】高宝华;雷淑雅;沈九兵;冯慧敏;秦志坚【作者单位】上海斯可络压缩机有限公司,上海201504;江苏科技大学,江苏镇江212003;江苏科技大学,江苏镇江212003;江苏科技大学,江苏镇江212003;江苏科技大学,江苏镇江212003【正文语种】中文【中图分类】TH4571 引言往复压缩机是石油、化工等工业生产过程不可或缺的核心设备，其间断性的吸排气过程会造成管道内压力周期性变化，产生气流脉动。

气流脉动不但会降低压缩机效率，产生噪声，还会引起管道振动[1]，而管道振动是影响往复压缩机稳定可靠运行的一主要因素。

强烈的管道振动会引起管道与连接附件发生松动、容器管口法兰连接处变形发生泄漏、管道支撑振动破坏等多方面的危害 [2]。

为此，在布置压缩机管道时，要遵循相关标准，进行合理有效的计算，严格把关现场安装，从而将管道振动控制在许用条件下[3，4]。

本文分析了气流脉动引起管路振动的主要原理，并例举某往复压缩机管道内的介质进行气流脉动分析与控制方法，对实际往复压缩机的管道设计提供参考。

2 往复压缩机管道的不平衡力往复压缩机管道内的不平衡力是气流脉动引起管道振动的主要原因。

图1为往复压缩机气流脉动影响下，管道内压力在一个周期内的压力变化。

假设t1时刻弯头a处的压力为p1，而弯头b处的压力为p2，由于管道内压力不是一个恒定值，该两弯头处存在压力差Δp=|p1-p2|，就在管道中形成了不平衡力。

曳引力及曳引机选型计算1 电梯曳引的校核计算有关电梯曳引的要求：根据《GB7588-2003 电梯制造与安装安全规范》中，本类型乘客电梯的电梯曳引应满足以下三个条件:(1)轿厢装载至125%额定载荷的情况下应保持平层状态不打滑；(2)必须保证在任何紧急制动的状态下，不管轿厢内是空载还是满载，其减速度值不能超过缓冲器（包括减行程的缓冲器）作用时减速度的值；任何情况下，减速度不应小于0.5m/s2;(3)当对重压在缓冲器上而曳引机按电梯上行方向旋转时，应不能提升空载轿厢；(4)设计依据可按照《GB7588-2003 电梯制造与安装安全规范》中的附录M。

电梯曳引的校核计算：1.2.1计算选用参数：本类型乘客电梯的曳引轮绳槽采用带切口的半圆槽。

表中的参数为本计算选用参数。

表1.2.2根据《GB7588-2003 电梯制造与安装安全规范》的要求，曳引应满足的计算条件：(1) 在轿厢装载和紧急制动条件时，曳引应满足如下公式：αf 21e T T ≤其中： e――自然对数的底 f――钢丝绳在绳槽中的当量磨擦系数 α――钢丝绳在绳轮上的包角 T 1,T 2――绳轮两侧的钢丝绳分配的张力(2) 在轿厢滞留条件时，曳引应满足如下公式：αf 21e T T ≥其中： e――自然对数的底 f――钢丝绳在绳槽中的当量磨擦系数 α――钢丝绳在绳轮上的包角 T 1,T 2――绳轮两侧的钢丝绳分配的张力1.2.3带切口槽的半圆形绳槽当量摩擦系数的计算：(1) 带切口槽的半圆形绳槽当量摩擦系数可按如下公式计算：其中： β ――下部切口角度值 γ――槽的角度值γβγβπβγμSin +Sin )]2/(Sin )2/(Cos [4=f ----μ――磨擦系数= =μ(2) 摩擦系数μ可按如下公式计算：a. 在装载工况条件下： μ=b. 在紧急制停条件下：μ=10/v +11.0，其中v 为轿厢额定速度下对应的绳速 v=R t ×V=1×=0.75 m/s ，所以，μ=10/v +11.0=10/75.011.0+=c. 在轿厢滞留工况条件下：μ=(3) 带切口槽的半圆形绳槽当量摩擦系数的计算：a. 在装载工况条件下： f=μ=×=b. 在紧急制停条件下：f=μ=×=c. 在轿厢滞留工况条件下： f=μ=×=1.2.4除轿厢、对重装置以外的其它部件的悬挂质量的计算：(1) 曳引钢丝绳质量的计算：曳引钢丝绳质量 1r W =t r r R H g N ⨯⨯⨯=8×××1＝120.6 Kg (2) 补偿链的悬挂质量的计算：补偿链悬挂质量 2r W =H g N comp comp ⨯⨯=0 Kg (3) 随行电缆的悬挂质量的计算：随行电缆的悬挂质量 3r W =2Hg N tc tc ⨯⨯=1×× / 2＝28.4 Kg 1.2.5在轿厢装载工况条件下的曳引校核计算：(1) 当载有125％额定载荷的轿厢位于最低层站时：a. t 1r 1R /)W +Q ×25.1+P (=T =1/)6.12063025.1800(+⨯+=1688 Kgγ+βγβπβγμ=Sin Sin )]/(Sin )/(Cos [f ---2-243095-52360-.6581-295-2304Sin Sin .)]/(Sin )/(Cos [+π⨯μb. t 2r 2R /)W +Q ×q +P (=T =1/)063048.0800(+⨯+=1102.4 Kgc. αf e =×=d. 21T T =4.11021688= < αf e = e. 结论：在轿厢装载工况条件下，当载有125％额定载荷的轿厢位于最低层站时，曳引钢丝绳不会在曳引轮上滑移，即不会打滑。

第二章水闸的水力计算2-1孔口设计计算因为该闸即要渲泄米湖洪水，又要排除龙河流域的内涝，所以拟规划为平底宽顶堰型式。

计算条件：以排涝流量设计孔径，以泄洪流量校核孔径。

一、闸孔净宽的确定（一）设计状况（排涝）设计龙河水位为2.85m，米湖水位为2.74m。

水深H为3.35m。

（1）流态的判别：h s=3.24 H=3.35 h s/H=3.24/3.35=0.0.97>0.85故出口水流为淹没流,查水闸设计规范（SD133-84）得淹没系数为0.50。

（2）侧收缩系数（ε）的确定边墩及中墩拟采用园弧型墩头，边墩计算厚度采用b b=13.60m，中墩厚度采用1.0m。

P/H=0.5/3.35=0.15中孔b0/b s=5/6=0.833查得εz=0.978边也b0/b s=5/13.60=0.368查得εb=0.933为了控制运用的方便，初步拟定闸孔数为3孔，因此侧收缩系数ε=(εz(N-1)+εb)/N=0.963（3）流量系数：由P/H=0.5/3.35=0.15查规范(SD133-84)得流量系数m=0.434 因此闸孔总净宽B0=Q/σεm(2g)1/2H03/2=84/(0.5×0.963×0.434×(19.6)1/2×3.353/2)=14.8m取净宽B0=15m，故采用3孔，每孔净宽5.0m。

（二）校核状况（泄洪）米湖水位为5.50m，龙河水位为3.80m，闸门全开时水流型式判断：3．5/6=0.58＜0.65故属于孔流。

过流量计算：根据规范（SD133-84）可知：Q=B0σ’μhe(2gH0)1/2B0=15mh e/H=0.58r/h e=0.3/3.5=0.09查表知流量系数：μ=0.555收缩断面水深hc可按下式试算:h c3-T0h c2+αq2/(2gψ2)=0h c——收缩断面水深（m）T0——总势能（m），等于7.1mαc—水流动能校正系数，取1.00q——单宽流量（m3/s.m），等于6 m3/s.mψ——流速系数，采用0.95经试算得h c=0.57m其共厄水深h c”=3.36m(h e- h c”)/(H- h c”)=(3.5-3.36)/(6-3.36)=0.05查表得孔流淹没系数σ’=0.99上游作用水头H0=6.0m因此校核过流能力Q=15×0.99×0.555×3×(19.6×6)1/2=268.1m3/s满足泄洪过流要求。

1.本层信息:必须打开并确定，否则因缺少工程信息在数据检查时出错。

本层信息中的层高仅用于透视图显示，与实际工程的层高没有关系。

2.08版允许在一根网格线不同标高布置多道梁，但不能用这种方式建立错层梁，错层结构还是要通过增加标准层的方式建模。

3.PMcad中的荷载折减仅对导算到梁上的活荷载进行折减，与satwe等软件设置的按楼层进行活荷载折减是不同的，如果两处都选择折减，则活荷载被折减了两次，慎重考虑。

4.梁上输入墙时慎重，satwe计算的梁配筋偏小。

5.对于框架错层：按错层输入时，错层处框架柱配筋大（合理），错层处如有覆土，输墙时下面的梁配筋偏小，上部的KZ配筋也会比输梁时小，输深梁与一般梁差别不大。

6.跃层柱的计算长度系数软件不能正确处理,需人工修改Satwe1.裙房层数：含地下室层数，该参数的加强措施仅限于剪力墙加强区，程序没有对裙房顶部上下各一层及塔楼与裙房连接处的其他构件采取加强措施，此项工作需要用户完成。

2. 有较强竖向支撑的钢框架结构可以设置为框剪结构。

3. 偶然偏心、双向地震允许同时考虑，程序分别计算，不进行叠加，取不利结果。

4. 5.柱墙基础活荷载折减系数：该折减系数是有限元分析之后进行内力组合时考虑的，因此不会影响其他构件的设计（不会影响地震力），但pmcad建模时，设置了按从属面积对楼面梁的活荷载折减系数，此处为按楼层对柱墙的活荷载折减系数，注意区分二者的不同，如对活荷载折减两次会折减过多（都选择程序会对倒算到梁上的荷载折减两次）；这两个折减系数对统计重力荷载代表值均无影响6. 对于带裙房的高层，裙房不宜按主楼的层数取用活荷载折减系数，同理多塔结构也存在同一楼层柱墙活荷载折减系数不同的情况7.传给基础的活荷载折减系数；仅用于satwe内力输出，并没有传给jccad基础程序，因此按楼层的活荷载折减系数还要在jccad中另行输入。

8. 扭矩折减系数：楼板开洞、弹性楼板、弧梁，扭矩不应折减，可计算两次，分别取相应计算结果。

8。

1、主冷箱内大件设备的吊装计算 （一)下塔的吊装计算（1)下塔的吊装参数设备直径：φ4。

2m 设备高度：21.71m 设备总重量：52.83T（2）主吊车吊装计算 ① 设备吊装总荷重：P=P Q +P F =52.83+3。

6 =56。

43t 式中:P Q — 设备吊装自重 P Q =52.83tP F — 设备吊装吊索及平衡梁的附加重量，取P F =3。

6t ② 主吊车性能预选用为：选用260T 履带吊(型号中联重科QUY260） 回转半径：16m 臂杆长度：53m 起吊能力：67t 履带跨距：7.6 m 臂杆形式:主臂形式 吊装采用特制平衡梁 钩头选用160t/100t 吊钩，钩头重量为2.8吨 吊车站位:冷箱的西面 ③ 臂杆倾角计算：α=arc cos(S －F)/L = arc cos （16—1.5)/53 =74。

12°附：上塔（上段）吊车臂杆长度和倾角计算简图式中：S — 吊车回转半径：选S=16mF - 臂杆底铰至回转中心的距离，F=1。

5m L — 吊车臂杆长度,选L=53m ④ 净空距离A 的计算： A=Lcos α－（H －E ）ctg α－D/2=53cos74.12°－(36.5—2) ctg74。

12°－5/2=2。

1m式中：H - 设备吊装时距臂杆最近的最高点b 至地面的高度，选H=36。

5mE - 臂杆底铰至地面的高度，E=2m D — 设备直径:D=4。

2m ，取D=5 m以上计算说明所选的吊车性能能满足吊装需求 ⑤ 主吊车吊装能力选用校核：吊装总荷重/起吊能力=P/Q=56.43/67=84.22％ 经过校核，选用的主吊车能够满足吊装要求。

(3）溜尾吊车的吊装计算① 受力计算 F=② 溜尾吊车的选择（9-1）×52.8321.71-1-1=21.44t辅助吊车选用为:75T汽车吊臂杆长度：12m；回转半径：7m；起吊能力:36t；吊装安全校核:因为21.44t〈36t,所以75T汽车吊能够满足吊装要求. （二）、上塔（上段）的吊装计算（1）上塔上段的吊装参数设备直径：φ3。
