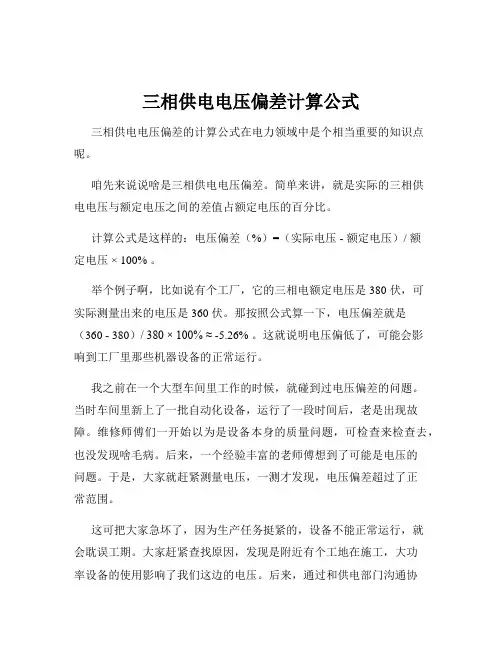

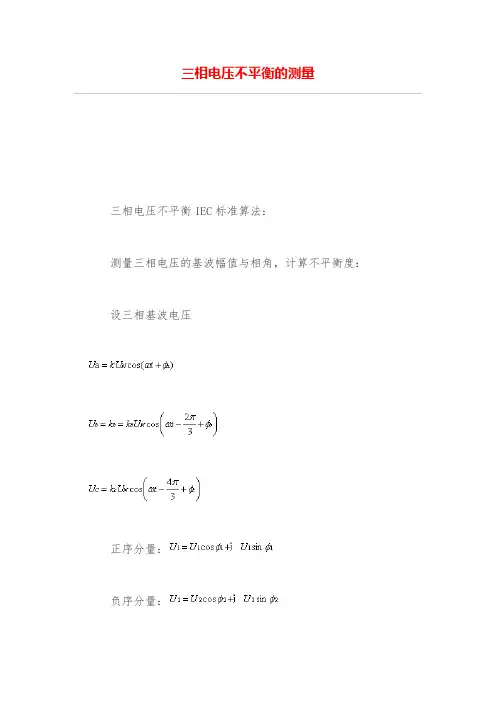

三相电压不平衡的测量
三相电压不平衡IEC标准算法：
测量三相电压的基波幅值与相角，计算不平衡度：设三相基波电压
正序分量：
负序分量：
测量计算公式：
负序不平衡度：
三相电压不平衡的测量中需要主要的问题：
负序、零序不平衡度必须以10周期时间间隔对基波成分(50Hz)
由对称分量法进行计算，应采用滤波器或DFT算法，将谐波的影响降至最小；由三相有效值计算不平衡度的简便算法没有考虑相角不平衡因数，谐波电压的存在将导致错误的不平衡度测量结果。
电机系统中零序分量将受3次谐波电压的影响而增加，负序分量将受5次谐波电压的影响而增加。
这些额外增加的量对设备的影响和基波频率的不平衡度造成的影响并不相同。

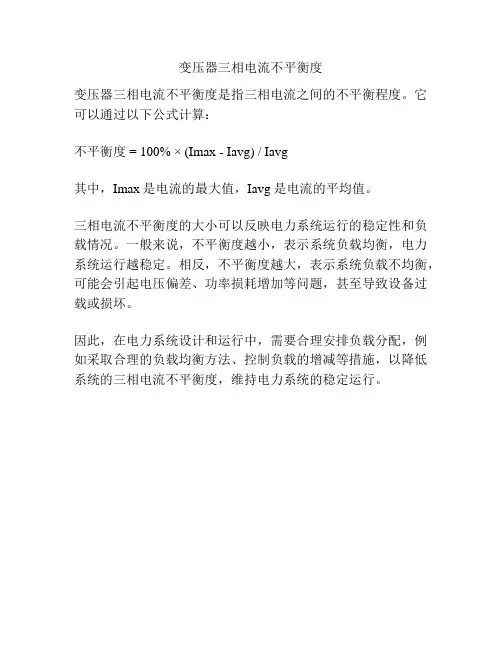

变压器三相电流不平衡度
变压器三相电流不平衡度是指三相电流之间的不平衡程度。
它可以通过以下公式计算：
不平衡度 = 100% × (Imax - Iavg) / Iavg
其中，Imax是电流的最大值，Iavg是电流的平均值。
三相电流不平衡度的大小可以反映电力系统运行的稳定性和负载情况。
一般来说，不平衡度越小，表示系统负载均衡，电力系统运行越稳定。
相反，不平衡度越大，表示系统负载不均衡，可能会引起电压偏差、功率损耗增加等问题，甚至导致设备过载或损坏。
因此，在电力系统设计和运行中，需要合理安排负载分配，例如采取合理的负载均衡方法、控制负载的增减等措施，以降低系统的三相电流不平衡度，维持电力系统的稳定运行。

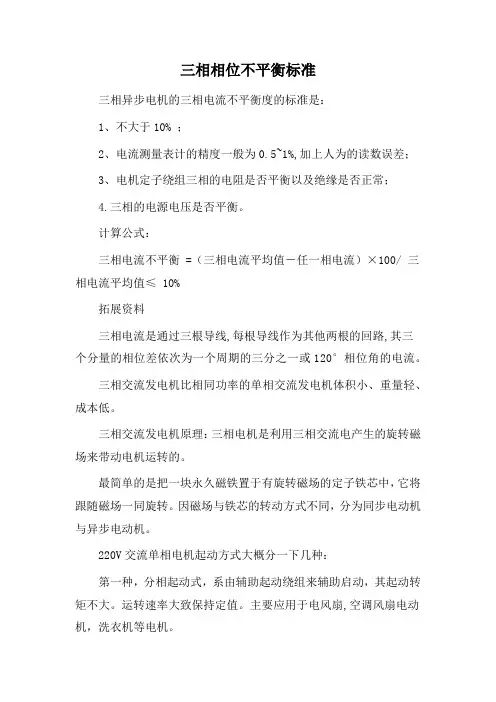

三相相位不平衡标准三相异步电机的三相电流不平衡度的标准是：1、不大于10% ；2、电流测量表计的精度一般为0.5~1%,加上人为的读数误差；3、电机定子绕组三相的电阻是否平衡以及绝缘是否正常；4.三相的电源电压是否平衡。
计算公式：三相电流不平衡 =（三相电流平均值－任一相电流）×100/ 三相电流平均值≤ 10%拓展资料三相电流是通过三根导线,每根导线作为其他两根的回路,其三个分量的相位差依次为一个周期的三分之一或120°相位角的电流。
三相交流发电机比相同功率的单相交流发电机体积小、重量轻、成本低。
三相交流发电机原理：三相电机是利用三相交流电产生的旋转磁场来带动电机运转的。
最简单的是把一块永久磁铁置于有旋转磁场的定子铁芯中，它将跟随磁场一同旋转。
因磁场与铁芯的转动方式不同，分为同步电动机与异步电动机。
220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，系由辅助起动绕组来辅助启动，其起动转矩不大。
运转速率大致保持定值。
主要应用于电风扇,空调风扇电动机，洗衣机等电机。
第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。
起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作。
第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完三相交流电机单相交流电机成任务，并被断开。
而运行电容串接到起动绕组参与运行工作。
这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。
三相交流发电机原理：三相电机是利用三相交流电产生的旋转磁场来带动电机运转的。
最简单的是把一块永久磁铁置于有旋转磁场的定子铁芯中，它将跟随磁场一同旋转。
因磁场与铁芯的转动方式不同，分为同步电动机与异步电动机。

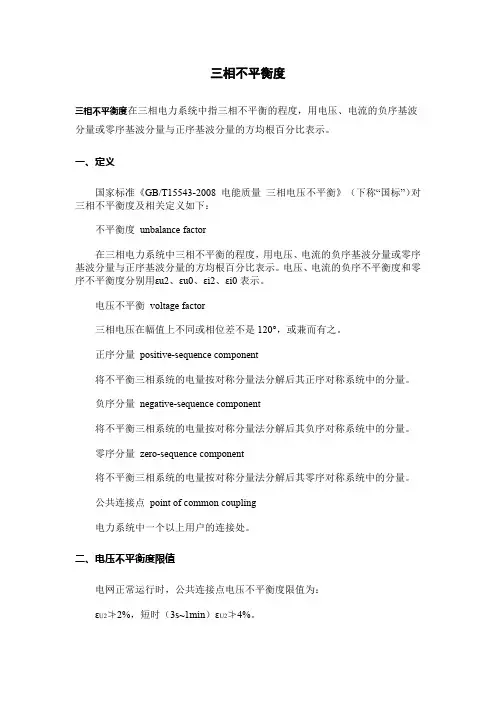

三相不平衡度三相不平衡度在三相电力系统中指三相不平衡的程度，用电压、电流的负序基波分量或零序基波分量与正序基波分量的方均根百分比表示。
一、定义国家标准《GB/T15543-2008电能质量三相电压不平衡》（下称“国标”）对三相不平衡度及相关定义如下：不平衡度unbalance factor在三相电力系统中三相不平衡的程度，用电压、电流的负序基波分量或零序基波分量与正序基波分量的方均根百分比表示。
电压、电流的负序不平衡度和零序不平衡度分别用εu2、εu0、εi2、εi0表示。
电压不平衡voltage factor三相电压在幅值上不同或相位差不是120°，或兼而有之。
正序分量positive-sequence component将不平衡三相系统的电量按对称分量法分解后其正序对称系统中的分量。
负序分量negative-sequence component将不平衡三相系统的电量按对称分量法分解后其负序对称系统中的分量。
零序分量zero-sequence component将不平衡三相系统的电量按对称分量法分解后其零序对称系统中的分量。
公共连接点point of common coupling电力系统中一个以上用户的连接处。
二、电压不平衡度限值电网正常运行时，公共连接点电压不平衡度限值为：εU2≯2%，短时（3s~1min）εU2≯4%。
接于公共连接点的每个用户引起的电压不平衡度限值为：εU2≯1.3%，短时（3s~1min）εU2≯2.6%。
三、不同的计算方法1、三相不平衡度的国标计算方法国标定义的三相不平衡度需要知道三相相电压的大小和相位，运算较复杂。
此外，在三相三线制系统中，相电压不易测量，电机试验电参数测量多数属于这种情况，可参考其它相关标准。
以下汇集了国标及相关标准对三相不平衡度的计算方法。
2、三相不平衡度的国标简化计算方法对于没有零序分量的三相系统，国标推荐的三相不平衡度的简化计算方法如下：3、三相不平衡度的IEEE std936-1987计算方法IEEE std936-1987定义的电压不平衡度为相电压不平衡率（PVUR），PVUR 等于三相相电压中的最大方均根电压与最小方均根电压的差值与平均相电压方均根值的比值：4、三相不平衡度的IEEE std112-1991计算方法IEEE std112-1991定义的电压不平衡度为相电压不平衡率（PVUR），PVUR 等于三相相电压方均根值与三相相电压方均根值的平均值之差的最大值与三相相电压方均根值的平均值的比值：5、三相不平衡度的美国电器制造商协会(NEMA)计算方法NEMA定义的电压不平衡度为线电压不平衡率（LVUR）,LVUR的定义与IEEE std112-1991类似，只不过将相电压换为线电压：6、三相不平衡度的国际大电网委员会（GIGRE）计算方法国际大电网委员会定义的电压不平衡度为线电压不平衡率（LVUR），其计算式与国标简化计算方法相同：因为线电压必定不包含零序分量，因此，国标的简化算法与GIGRE算法是完全相符的，实际上都是属于对称分量法在不含零序分量时的推导结果，因此，可以看作是国标的特例。

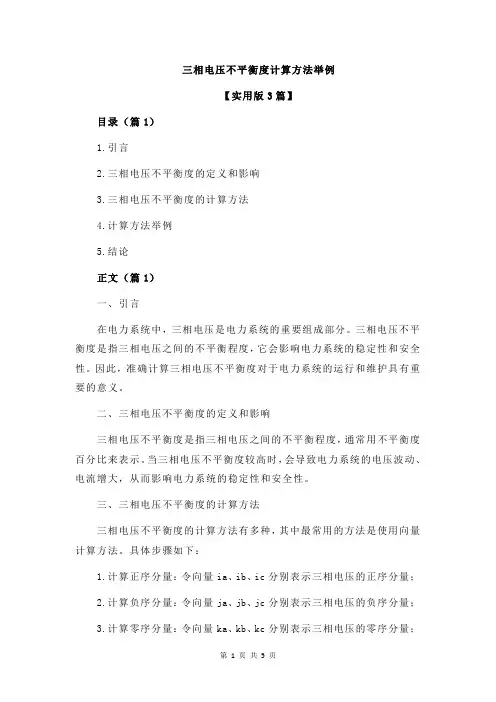

三相电压不平衡度计算方法举例【实用版3篇】目录（篇1）1.引言2.三相电压不平衡度的定义和影响3.三相电压不平衡度的计算方法4.计算方法举例5.结论正文（篇1）一、引言在电力系统中，三相电压是电力系统的重要组成部分。
三相电压不平衡度是指三相电压之间的不平衡程度，它会影响电力系统的稳定性和安全性。
因此，准确计算三相电压不平衡度对于电力系统的运行和维护具有重要的意义。
二、三相电压不平衡度的定义和影响三相电压不平衡度是指三相电压之间的不平衡程度，通常用不平衡度百分比来表示。
当三相电压不平衡度较高时，会导致电力系统的电压波动、电流增大，从而影响电力系统的稳定性和安全性。
三、三相电压不平衡度的计算方法三相电压不平衡度的计算方法有多种，其中最常用的方法是使用向量计算方法。
具体步骤如下：1.计算正序分量：令向量ia、ib、ic分别表示三相电压的正序分量；2.计算负序分量：令向量ja、jb、jc分别表示三相电压的负序分量；3.计算零序分量：令向量ka、kb、kc分别表示三相电压的零序分量；4.计算不平衡度：令向量u为三相电压向量之和，则不平衡度百分比为：100% × (u - ka - kb - kc) / u。
目录（篇2）I.引言A.电压不平衡度的定义和影响B.介绍三相电压不平衡度计算方法举例II.三相电压不平衡度的定义和影响A.定义及对电力系统的影响B.对用户设备和家电的影响C.对电力线缆和其他设施的影响III.三相电压不平衡度计算方法举例A.基于功率平衡法1.计算步骤和原理2.示例：不平衡度为3%的情况B.基于矢量法1.计算步骤和原理2.示例：不平衡度为10%的情况C.基于实时监测法1.计算步骤和原理2.示例：不平衡度为5%的情况IV.结论A.三相电压不平衡度计算方法的重要性和实用性B.总结全文正文（篇2）三相电压不平衡度计算方法举例随着电力系统的广泛应用，电压不平衡度的问题越来越受到人们的关注。

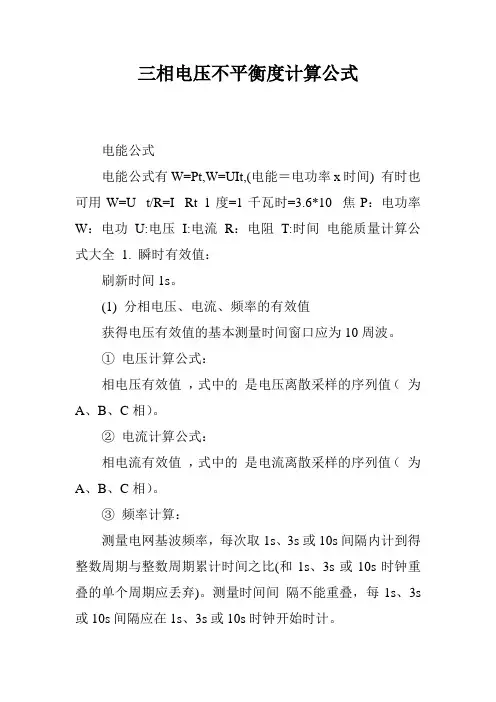

三相电压不平衡度计算公式电能公式电能公式有W=Pt,W=UIt,(电能＝电功率x时间) 有时也可用W=U t/R=I Rt 1度=1千瓦时=3.6*10 焦P：电功率W：电功U:电压I:电流R：电阻T:时间电能质量计算公式大全 1. 瞬时有效值：刷新时间1s。
(1) 分相电压、电流、频率的有效值获得电压有效值的基本测量时间窗口应为10周波。
①电压计算公式：相电压有效值，式中的是电压离散采样的序列值（为A、B、C相）。
②电流计算公式：相电流有效值，式中的是电流离散采样的序列值（为A、B、C相）。
③频率计算：测量电网基波频率，每次取1s、3s或10s间隔内计到得整数周期与整数周期累计时间之比(和1s、3s或10s时钟重叠的单个周期应丢弃)。
测量时间间隔不能重叠，每1s、3s 或10s间隔应在1s、3s或10s时钟开始时计。
(2) 有功功率、无功功率、视在功率（分相及合相）有功功率：功率在一个周期内的平均值叫做有功功率，它是指在电路中电阻部分所消耗的功率，以字母P表示，单位瓦特(W)。
计算公式：相平均有功功率记为，式中和分别是电压电流离散采样的序列值（为A、B、C相）。
多相电路中的有功功率：各单相电路中有功功率之和。
相视在功率单相电路的视在功率：电压有效值与电流有效值的乘积，单位伏安(V A)或千伏安(kV A)。
多相电路中的视在功率：各单相电路中视在功率之和。
相功率因数电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S计算公式：多相电路中的功率因数：多相的有功功率与视在功率的比值。
无功功率：单相电路中任一频率下正弦波的无功功率定义为电流和电压均方根值和其相位角正弦的乘积，单位乏(Var)。
（标准中的频率指基波频率）多相电路中的无功功率：各单相电路中无功功率之和。
(3) 电压电流不平衡率(不平衡度)不平衡度：指三相电力系统中三相不平衡的程度。

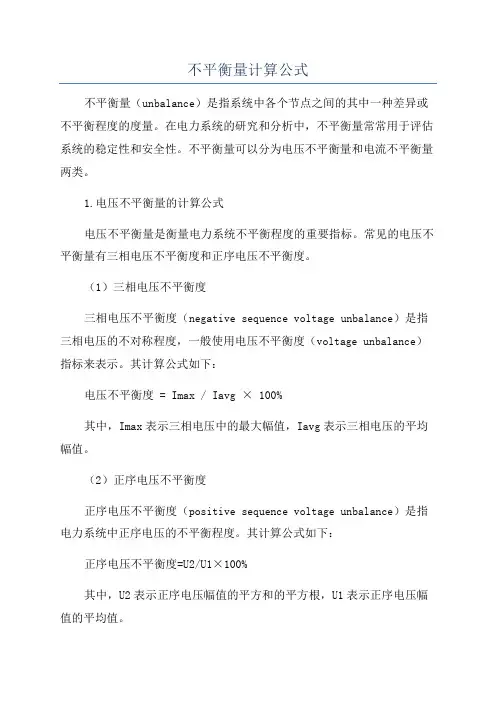

不平衡量计算公式不平衡量（unbalance）是指系统中各个节点之间的其中一种差异或不平衡程度的度量。
在电力系统的研究和分析中，不平衡量常常用于评估系统的稳定性和安全性。
不平衡量可以分为电压不平衡量和电流不平衡量两类。
1.电压不平衡量的计算公式电压不平衡量是衡量电力系统不平衡程度的重要指标。
常见的电压不平衡量有三相电压不平衡度和正序电压不平衡度。
（1）三相电压不平衡度三相电压不平衡度（negative sequence voltage unbalance）是指三相电压的不对称程度，一般使用电压不平衡度（voltage unbalance）指标来表示。
其计算公式如下：电压不平衡度= Imax / Iavg × 100%其中，Imax表示三相电压中的最大幅值，Iavg表示三相电压的平均幅值。
（2）正序电压不平衡度正序电压不平衡度（positive sequence voltage unbalance）是指电力系统中正序电压的不平衡程度。
其计算公式如下：正序电压不平衡度=U2/U1×100%其中，U2表示正序电压幅值的平方和的平方根，U1表示正序电压幅值的平均值。
2.电流不平衡量的计算公式电流不平衡量同样是评估电力系统不平衡程度的重要指标。
常见的电流不平衡量有三相电流不平衡度和正序电流不平衡度。
（1）三相电流不平衡度三相电流不平衡度（negative sequence current unbalance）是指三相电流的不对称程度，一般使用电流不平衡度（current unbalance）指标来表示。
其计算公式如下：电流不平衡度= Imax / Iavg × 100%其中，Imax表示三相电流中的最大幅值，Iavg表示三相电流的平均幅值。
（2）正序电流不平衡度正序电流不平衡度（positive sequence current unbalance）是指电力系统中正序电流的不平衡程度。

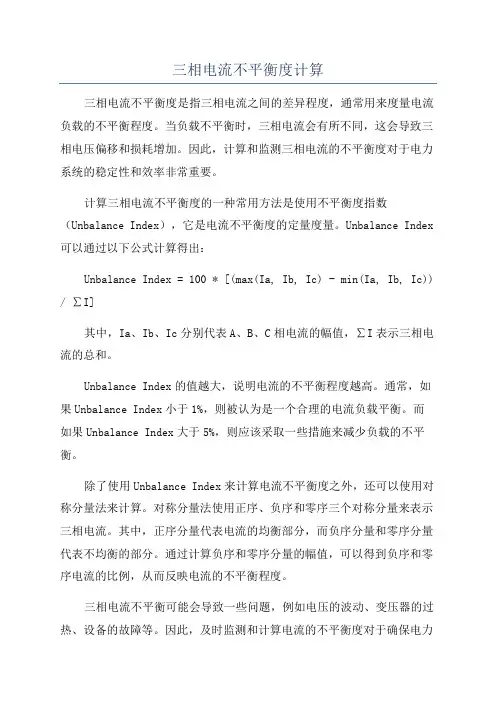

三相电流不平衡度计算三相电流不平衡度是指三相电流之间的差异程度，通常用来度量电流负载的不平衡程度。
当负载不平衡时，三相电流会有所不同，这会导致三相电压偏移和损耗增加。
因此，计算和监测三相电流的不平衡度对于电力系统的稳定性和效率非常重要。
计算三相电流不平衡度的一种常用方法是使用不平衡度指数（Unbalance Index），它是电流不平衡度的定量度量。
Unbalance Index 可以通过以下公式计算得出：Unbalance Index = 100 * [(max(Ia, Ib, Ic) - min(Ia, Ib, Ic)) / ∑I]其中，Ia、Ib、Ic分别代表A、B、C相电流的幅值，∑I表示三相电流的总和。
Unbalance Index的值越大，说明电流的不平衡程度越高。
通常，如果Unbalance Index小于1%，则被认为是一个合理的电流负载平衡。
而如果Unbalance Index大于5%，则应该采取一些措施来减少负载的不平衡。
除了使用Unbalance Index来计算电流不平衡度之外，还可以使用对称分量法来计算。
对称分量法使用正序、负序和零序三个对称分量来表示三相电流。
其中，正序分量代表电流的均衡部分，而负序分量和零序分量代表不均衡的部分。
通过计算负序和零序分量的幅值，可以得到负序和零序电流的比例，从而反映电流的不平衡程度。
三相电流不平衡可能会导致一些问题，例如电压的波动、变压器的过热、设备的故障等。
因此，及时监测和计算电流的不平衡度对于确保电力系统的稳定运行非常重要。
电力系统中通常会安装电流传感器来监测三相电流，然后使用计算机或监控设备来实时计算电流不平衡度，并向操作人员提供警报或建议。
为了降低电流的不平衡度，可以采取一些措施，例如平衡负载、调整电网的供电方式、更换不同容量的变压器等。
此外，更新和升级电力设备，提高电力系统的负载容量，也可以有助于减少电流的不平衡程度。
总之，三相电流不平衡度的计算对于电力系统的稳定性和效率至关重要。

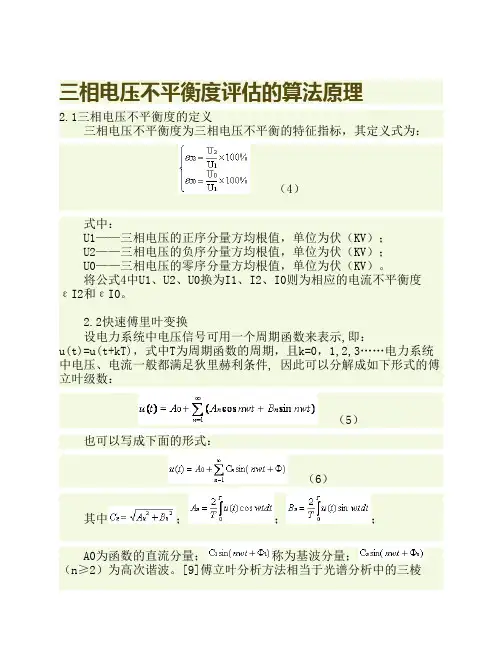

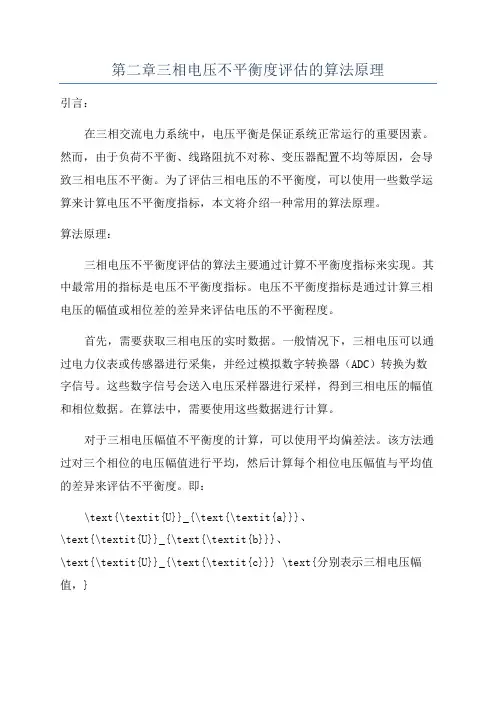

第二章三相电压不平衡度评估的算法原理引言：在三相交流电力系统中，电压平衡是保证系统正常运行的重要因素。
然而，由于负荷不平衡、线路阻抗不对称、变压器配置不均等原因，会导致三相电压不平衡。
为了评估三相电压的不平衡度，可以使用一些数学运算来计算电压不平衡度指标，本文将介绍一种常用的算法原理。
算法原理：三相电压不平衡度评估的算法主要通过计算不平衡度指标来实现。
其中最常用的指标是电压不平衡度指标。
电压不平衡度指标是通过计算三相电压的幅值或相位差的差异来评估电压的不平衡程度。
首先，需要获取三相电压的实时数据。
一般情况下，三相电压可以通过电力仪表或传感器进行采集，并经过模拟数字转换器（ADC）转换为数字信号。
这些数字信号会送入电压采样器进行采样，得到三相电压的幅值和相位数据。
在算法中，需要使用这些数据进行计算。
对于三相电压幅值不平衡度的计算，可以使用平均偏差法。
该方法通过对三个相位的电压幅值进行平均，然后计算每个相位电压幅值与平均值的差异来评估不平衡度。
即：\text{\textit{U}}_{\text{\textit{a}}}、\text{\textit{U}}_{\text{\textit{b}}}、\text{\textit{U}}_{\text{\textit{c}}} \text{分别表示三相电压幅值，}\text{\textit{U}}_{\text{\textit{a}}} \text{、\textit{U}}_{\text{\textit{b}}}、\text{\textit{U}}_{\text{\textit{c}}} \text{表示三个相位电压幅值与平均值的差异。
}\]其中，\\text{\textit{U}}_{\text{\textit{a}}} = \frac{，\text{\textit{U}}_{\text{\textit{a}}}， -(\frac{，\text{\textit{U}}_{\text{\textit{a}}}+\text{\textit{U}}_{\text{\ textit{b}}}+\text{\textit{U}}_{\text{\textit{c}}}，}{3})}{(\frac {，\text{\textit{U}}_{\text{\textit{a}}}+\text{\textit{U}}_{\text{\ textit{b}}}+\text{\textit{U}}_{\text{\textit{c}}}，}{3})} \)同理可求出\text{\textit{U}}_{\text{\textit{b}}}\text{和}\text{\textit{U}}_ {\text{\textit{c}}}。
