DZQ电动机再起动控制器控制原理图解

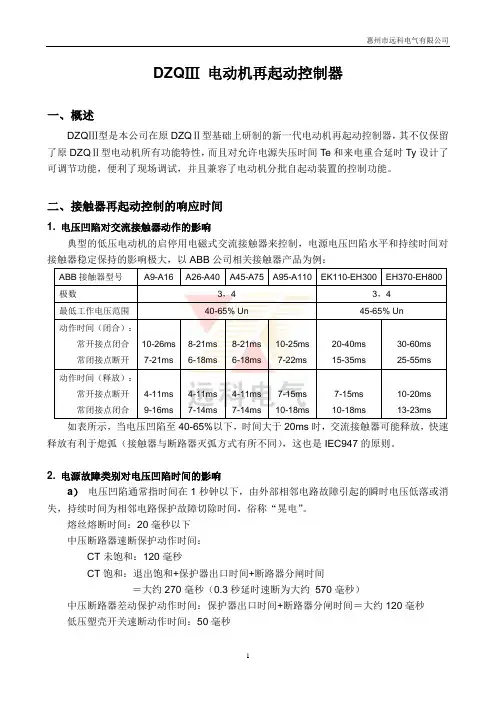

DZQⅢ电动机再起动控制器一、概述DZQⅢ型是本公司在原DZQⅡ型基础上研制的新一代电动机再起动控制器，其不仅保留了原DZQⅡ型电动机所有功能特性，而且对允许电源失压时间Te和来电重合延时Ty设计了可调节功能，便利了现场调试，并且兼容了电动机分批自起动装置的控制功能。

二、接触器再起动控制的响应时间1. 电压凹陷对交流接触器动作的影响典型的低压电动机的启停用电磁式交流接触器来控制，电源电压凹陷水平和持续时间对接触器稳定保持的影响极大，以ABB公司相关接触器产品为例：3，440-65% Un8-21ms 8-21ms 10-25ms6-18ms 6-18ms 7-22ms4-11ms 4-11ms 7-15ms7-14ms 7-14ms 10-18ms如表所示，当电压凹陷至40-65%以下，时间大于20ms时，交流接触器可能释放，快速释放有利于熄弧（接触器与断路器灭弧方式有所不同），这也是IEC947的原则。

2. 电源故障类别对电压凹陷时间的影响a）电压凹陷通常指时间在1秒钟以下，由外部相邻电路故障引起的瞬时电压低落或消失，持续时间为相邻电路保护故障切除时间，俗称“晃电”。

熔丝熔断时间：20毫秒以下中压断路器速断保护动作时间：CT未饱和：120毫秒CT饱和：退出饱和+保护器出口时间+断路器分闸时间＝大约270毫秒（0.3秒延时速断为大约570毫秒）中压断路器差动保护动作时间：保护器出口时间+断路器分闸时间＝大约120毫秒低压塑壳开关速断动作时间：50毫秒低压框架式开关速断动作时间：大约100毫秒中高压线路过电压避雷器放电残压恢复时间：大约20毫秒电源谐振造成变压器铁芯饱和而低电压恢复时间：大约60毫秒b）电源电压消失启动备用电压自投或线路重合闸备用电压自投：300毫秒快切装置：300毫秒ATS转换装置：大于1.8秒高压线路重合闸：小于3.5秒柴油发电机保安电源：小于10秒（老式小于20秒）3．电压凹陷采集响应时间的要求交流接触器自动再起动技术的关键在于对瞬时电压凹陷的采集与算式，响应时间要求几乎从0秒起始。

三相异步电动机启动控制原理图1.三相异步电动机的点动控制点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。

所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。

典型的三相异步电动机的点动控制电气原理图如图3-1(a)所示。

点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。

其中以转换开关QS作电源隔离开关，熔断器FU作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止。

点动控制原理：当电动机需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。

按下启动按钮SB，接触器KM的线圈得电，带动接触器KM的三对主触头闭合，电动机M便接通电源启动运转。

当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，带动接触器KM的三对主触头恢复断开，电动机M失电停转。

在生产实际应用中，电动机的点动控制电路使用非常广泛，把启动按钮SB换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。

2.三相异步电动机的自锁控制三相异步电动机的自锁控制线路如图3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮SB1，在启动按钮SB2的两端并接了接触器KM的一对常开辅助触头。

接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。

它主要由按钮开关SB（起停电动机使用）、交流接触器KM（用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。

欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。

“欠压保护”是指当线路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一种保护。

因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即电动机接通电源但不转动）的现象，以致损坏电动机。

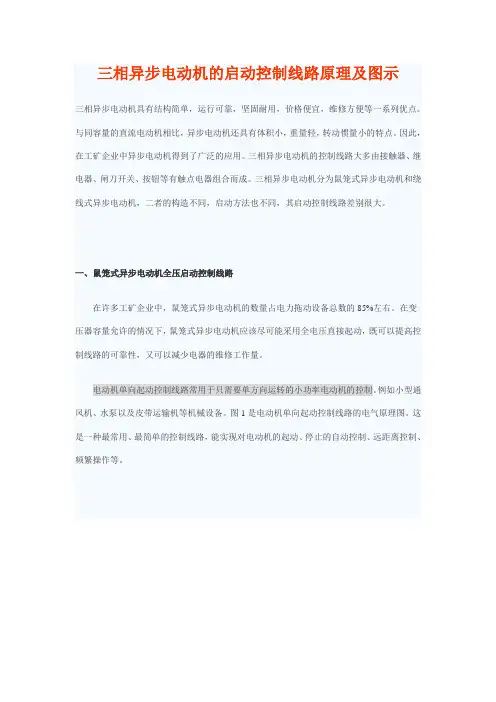

三相异步电动机的启动控制线路原理及图示三相异步电动机具有结构简单，运行可靠，坚固耐用，价格便宜，维修方便等一系列优点。

与同容量的直流电动机相比，异步电动机还具有体积小，重量轻，转动惯量小的特点。

因此，在工矿企业中异步电动机得到了广泛的应用。

三相异步电动机的控制线路大多由接触器、继电器、闸刀开关、按钮等有触点电器组合而成。

三相异步电动机分为鼠笼式异步电动机和绕线式异步电动机，二者的构造不同，启动方法也不同，其启动控制线路差别很大。

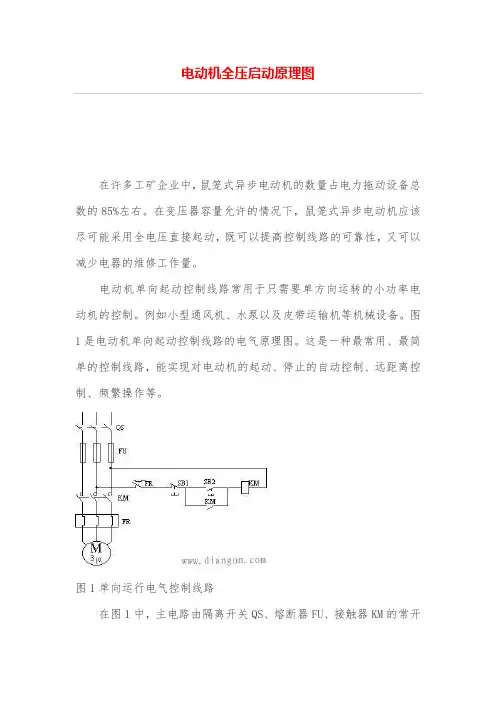

一、鼠笼式异步电动机全压启动控制线路在许多工矿企业中，鼠笼式异步电动机的数量占电力拖动设备总数的85%左右。

在变压器容量允许的情况下，鼠笼式异步电动机应该尽可能采用全电压直接起动，既可以提高控制线路的可靠性，又可以减少电器的维修工作量。

电动机单向起动控制线路常用于只需要单方向运转的小功率电动机的控制。

例如小型通风机、水泵以及皮带运输机等机械设备。

图1是电动机单向起动控制线路的电气原理图。

这是一种最常用、最简单的控制线路，能实现对电动机的起动、停止的自动控制、远距离控制、频繁操作等。

图1单向运行电气控制线路在图1中，主电路由隔离开关QS、熔断器FU、接触器KM的常开主触点，热继电器FR的热元件和电动机M组成。

控制电路由起动按钮SB2、停止按钮SB1、接触器KM线圈和常开辅助触点、热继电器FR的常闭触头构成。

控制线路工作原理为：1、起动电动机合上三相隔离开关QS，按起动按钮SB2，按触器KM的吸引线圈得电，3对常开主触点闭合，将电动机M接入电源，电动机开始起动。

同时，与SB2并联的KM 的常开辅助触点闭合，即使松手断开SB2，吸引线圈KM通过其辅助触点可以继续保持通电，维持吸合状态。

凡是接触器（或继电器）利用自己的辅助触点来保持其线圈带电的，称之为自锁（自保）。

这个触点称为自锁（自保）触点。

由于KM的自锁作用，当松开SB2后，电动机M仍能继续起动，最后达到稳定运转。

2、停止电动机按停止按钮SB1，接触器KM的线圈失电，其主触点和辅助触点均断开，电动机脱离电源，停止运转。

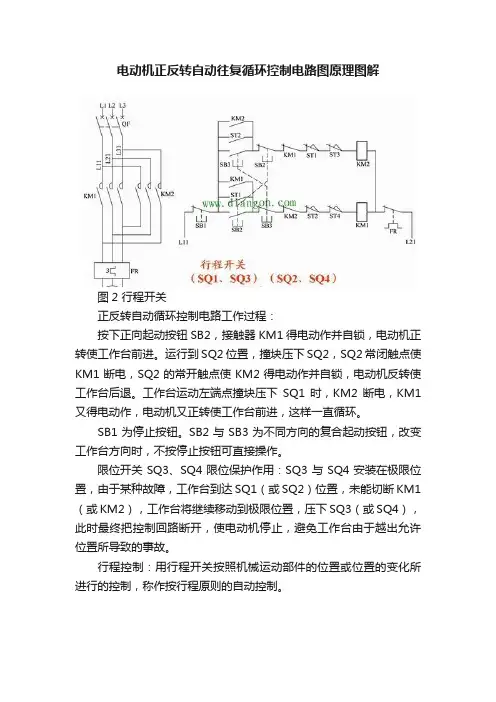

电动机正反转自动往复循环控制电路图原理图解
图2 行程开关
正反转自动循环控制电路工作过程：
按下正向起动按钮SB2，接触器KM1得电动作并自锁，电动机正转使工作台前进。

运行到SQ2位置，撞块压下SQ2，SQ2常闭触点使KM1断电，SQ2的常开触点使KM2得电动作并自锁，电动机反转使工作台后退。

工作台运动左端点撞块压下SQ1时，KM2断电，KM1又得电动作，电动机又正转使工作台前进，这样一直循环。

SB1为停止按钮。

SB2与SB3为不同方向的复合起动按钮，改变工作台方向时，不按停止按钮可直接操作。

限位开关SQ3、SQ4限位保护作用：SQ3与SQ4安装在极限位置，由于某种故障，工作台到达SQ1（或SQ2）位置，未能切断KM1（或KM2），工作台将继续移动到极限位置，压下SQ3（或SQ4），此时最终把控制回路断开，使电动机停止，避免工作台由于越出允许位置所导致的事故。

行程控制：用行程开关按照机械运动部件的位置或位置的变化所进行的控制，称作按行程原则的自动控制。

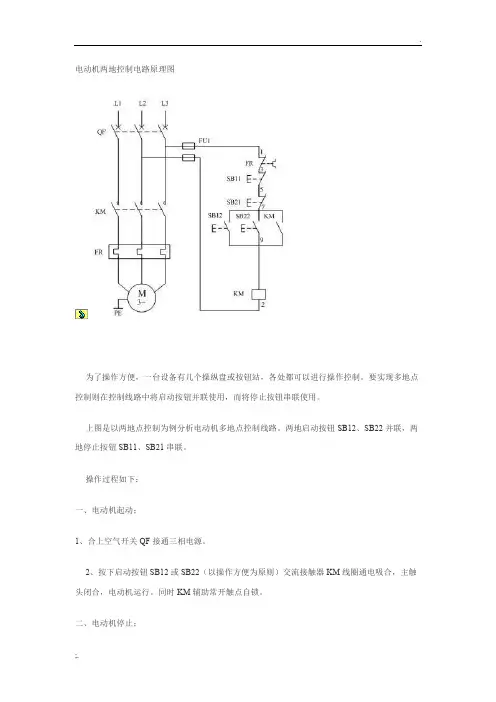

电动机两地控制电路原理图
为了操作方便，一台设备有几个操纵盘或按钮站，各处都可以进行操作控制。

要实现多地点控制则在控制线路中将启动按钮并联使用，而将停止按钮串联使用。

上图是以两地点控制为例分析电动机多地点控制线路。

两地启动按钮SB12、SB22并联，两地停止按钮SB11、SB21串联。

操作过程如下：
一、电动机起动；
1、合上空气开关QF接通三相电源。

2、按下启动按钮SB12或SB22（以操作方便为原则）交流接触器KM线圈通电吸合，主触头闭合，电动机运行。

同时KM辅助常开触点自锁。

二、电动机停止；
1、按下停止按钮SB11或SB21（以方便操作为原则）接触器KM线圈失电，KM的触点全部释放，电动机停止。

三、电动机的过载保护由热继电器FR完成。

电动机两地控制接线示意图。

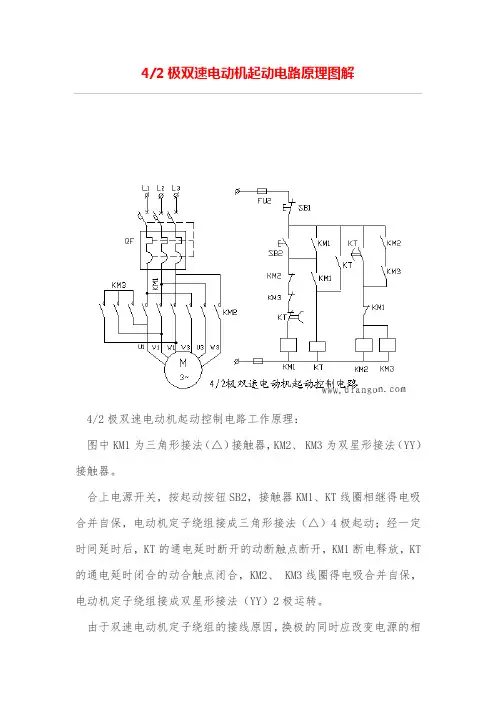

4/2极双速电动机起动电路原理图解
4/2极双速电动机起动控制电路工作原理：
图中KM1为三角形接法（△）接触器，KM2、 KM3为双星形接法（YY）接触器。

合上电源开关，按起动按钮SB2，接触器KM1、KT线圈相继得电吸合并自保，电动机定子绕组接成三角形接法（△）4极起动；经一定时间延时后，KT的通电延时断开的动断触点断开，KM1断电释放，KT 的通电延时闭合的动合触点闭合，KM2、 KM3线圈得电吸合并自保，电动机定子绕组接成双星形接法（YY）2极运转。

由于双速电动机定子绕组的接线原因，换极的同时应改变电源的相
序。

4/2极双速电动机起动电路(2)
4/2极双速电动机起动控制电路工作原理：
图中KM1为三角形接法（△）接触器，KM2、 KM3为双星形接法（YY）接触器。

合上电源开关，按起动按钮SB2，接触器KM1、KT线圈相继得电吸合并自保，电动机定子绕组接成三角形接法（△）4极起动；经一定时间延时后，KT的通电延时断开的动断触点断开，KM1断电释放，KT 的通电延时闭合的动合触点闭合，KM2、 KM3线圈得电吸合并自保，电动机定子绕组接成双星形接法（YY）2极运转。

由于双速电动机定子绕组的接线原因，换极的同时应改变电源的相序。

串联在控制电路中的FR动断触点，是在电动机过负载或缺相过热
时热继电器将控制电路自动断开，保护了电动机。

三相异步电动机控制电路原理图解(一)电动机控制线路1控制原理：在图1电路中，当按一下三相异步电动机的控制按钮SB时，中间继电器K1线圈通电，3号线与6号线之间中间继电器K1的动断触点首先断开切断中间继电器K2线圈回路的（电源），然后4号线与5号线之间的动合触点闭合自锁，8号线与9号线之间中间继电器K1的动合触点闭合，接通接触器KM线圈的电源，接触器KM闭合并自锁，电动机M通电运转。

同时接触器KM在4号线与5号线之间动断触点断开，在6号线与7号线之间的动合触点闭合，为下一次按下控制按钮接通中间继电器K2做好准备。

松开控制按钮SB，中间继电器K1线圈失电释放，K1在4号线与5号线之间及8号线与9号线之间的动合触点，3号线与6号线之间和动断触点复位。

当再次按一下三相异步电动机的控制按钮SB时，中间继电器K2线圈通电，其在2号线与8号线之间及3号线与4号线之间的动断触点断开，接触器KM线圈失电，电动机M停止运转。

同时接触器KM在4号线与5号线之间动断触点复位闭合，在6号线与7号线之间及8号线与9号线之间的动合触点复位断开，为下一次起动电动机M做好准备。

电动机控制线路2控制原理在图5中，电动机按M1、M2的顺序起动;停止时，电动机按M2、M1的顺序停止。

即在起动时，只有当电动机M1起动运转后，电动机M2才能起动运转;在停止时，只有当电动机M2停止后电动机M1才能停止。

具体控制如下：按下电动机M1的起动按钮SB2，接触器KM1闭合并自锁，电动机M1起动运转，然后按下电动机M2的起动按钮SB4，接触器KM2闭合，电动机M2起动运转。

当需要电动机停止时，首先要按下电动机M2的停止按钮SB3，接触器KM2失电，5号线与7号线间接触器KM2的动合触点复位断开，再按下电动机M1的停止按钮SB1，接触器KM1才能失电，电动机M1才能停止转动。

DZQ-A电动机再起动控制器DZQ-A一、DZQ-A 介绍、1、目前现状：现代工业企业的低压电动机广泛采用了交流接触器控制，它的控制电源通常取自空气开关后侧，带电自保持，无压释放。

然而，电动机正常运转时遇电源瞬时失压，接触器就会释放，当电源自动恢复后则需人工重新操作恢复电动机运转，造成运行中的电动机不必要停机，使生产中断，从而对许多重要的自动化连续化生产的企业造成了一定的经济损失，甚导致事故。

为此，石化、石油、化工、化纤、发电、冶炼、钢铁等行业采用了各种类型的自起动装置，来应对这种因电源瞬间失压引起的电动机的非正常停机，以保证一些极重要负荷的自动再起动。

2、晃电因素：随着电网并网、环网的日益扩大，以及馈电变压器容量增大带来的配出回路的增多，电源瞬时失压即“晃电”的现象越来越频繁，其原因是相邻回路故障引起的瞬时失压几率增加了。

最长持续时间一般是故障保护的切除时间，大约在300毫秒以下，也有保护元件来不及动作的电压闪降故障，其时间更短。

而交流接触器电保持条件大致是：电压不小于45%或者是失压时间不大于60毫秒，并且离散性非常宽，对于这类“晃电”引起的接触器释放，常规微处理器型再起动设备是无法识别处理的，因为故障时间远小于微处理器的数据刷新周期时间。

3、自起动与防晃电：对电源瞬时失电应该有两类电机重合装置，第一类是配合备用电源自投或电源重合闸的自起动设备，适用于失压时间较长。

由于其再起动可能会对电源带来较大的冲击，只限在重要负荷电动机的控制中采用。

另一类是用于克服电源相邻回路故障切除的瞬时失压“晃电”引起的接触器释放后的重合，其时间极短（300 毫秒以下）而不会对电源造成冲击，可以在电动机接触器控制电路中普遍使用。

由于“晃电”是造成接触器非正常释放的绝大多数原因，显然再起动控制器响应时间必须满足“晃电”的瞬时要求。

二、DZQ-A 性能特点1、产品概述：我公司自主研发、生产的DZQ-A电动机再起动控制器，适用于380/220V电源，并联在电动机的交流接触器的控制电路上，当发生电源切换或重合以及瞬时失压“晃电”时，对原运行的电动机，来电后交流接触器自动重合，而非属以上原因引起的接触器释放则不予保持或重合，从而保障了生产的安全连续进行。

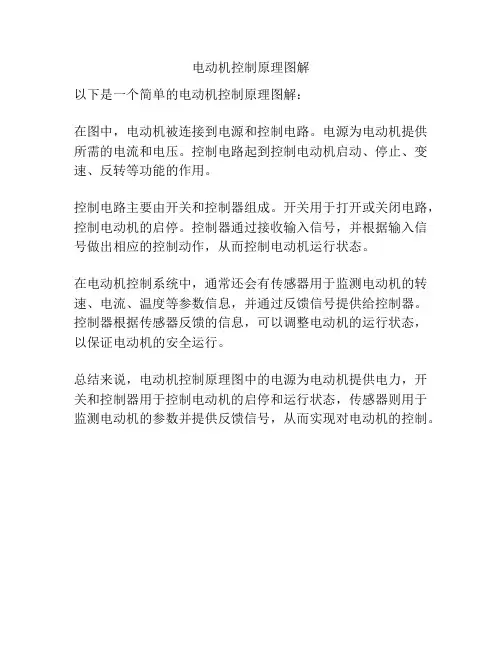

电动机控制原理图解
以下是一个简单的电动机控制原理图解：
在图中，电动机被连接到电源和控制电路。

电源为电动机提供所需的电流和电压。

控制电路起到控制电动机启动、停止、变速、反转等功能的作用。

控制电路主要由开关和控制器组成。

开关用于打开或关闭电路，控制电动机的启停。

控制器通过接收输入信号，并根据输入信号做出相应的控制动作，从而控制电动机运行状态。

在电动机控制系统中，通常还会有传感器用于监测电动机的转速、电流、温度等参数信息，并通过反馈信号提供给控制器。

控制器根据传感器反馈的信息，可以调整电动机的运行状态，以保证电动机的安全运行。

总结来说，电动机控制原理图中的电源为电动机提供电力，开关和控制器用于控制电动机的启停和运行状态，传感器则用于监测电动机的参数并提供反馈信号，从而实现对电动机的控制。

DZQ-B接触器辅助保持控制器一、简介DZQ-B接触器辅助保持控制器用于电动机控制电路，当电网瞬时欠压“晃电”时，交流接触器主触头及自保持接点断开后，控制器向接触器提供了延时断开的辅助保持，当电压恢复时接触器即再合，从而维持了电动机继续运转。

DZQ-B控制器也可以通过延时保持的级差，实现重要负荷的分批自起动控制。

二、技术性能DZQ-B接触器辅助保持控制器，适用于380/220V电源，并联于电动机的交流接触器的控制电路上，能准确地判别运行中交流接触器释放的原因，仅在电源瞬时欠压“晃电”引起接触器跳停瞬时才向接触器提供限时的辅助保持控制指令，且极其可靠。

DZQ-B接触器辅助保持控制器系继电电子一体化电路，完全等同常规电磁继电器控制；内置超级电容作电源后备，超长的使用寿命；双重化逻辑闭锁；具有牢靠的故障安全型特性；三、技术安装方式插拔式（10FF-2Z-C3型底座）固定式控制电压U k：220Vac输出接点常开/ 延时返回8A/ 440Vac（COSΦ＝0.4）失压允许时限T E：0.5 S ；用户定制（不大于10秒）三接线原理图L1L2L3N N(L31)四 外部端子接线五、外观及尺寸1. 插拔式2．固定式深圳市倍通控制技术有限公司地址：深圳市福田区车公庙电话：传真：【附加公文一篇，不需要的朋友可以下载后编辑删除，谢谢】关于进一步加快精准扶贫工作意见为认真贯彻落实省委、市委扶贫工作文件精神，根据《关于扎实推进扶贫攻坚工作的实施意见》和《关于进一步加快精准扶贫工作的意见》文件精神，结合我乡实际情况，经乡党委、政府研究确定，特提出如下意见：一、工作目标总体目标：“立下愚公志，打好攻坚战”，从今年起决战三年，实现全乡基本消除农村绝对贫困现象，实现有劳动能力的扶贫对象全面脱贫、无劳动能力的扶贫对象全面保障，不让一个贫困群众在全面建成小康社会进程中掉队。
