键盘与显示器接口

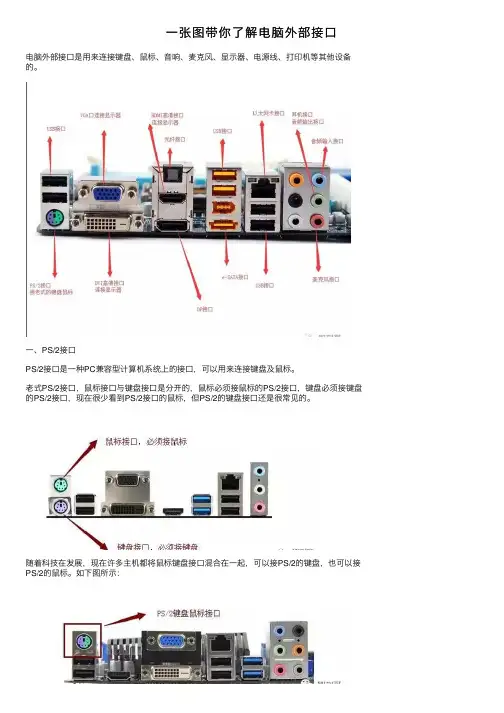

⼀张图带你了解电脑外部接⼝电脑外部接⼝是⽤来连接键盘、⿏标、⾳响、麦克风、显⽰器、电源线、打印机等其他设备的。

⼀、PS/2接⼝PS/2接⼝是⼀种PC兼容型计算机系统上的接⼝，可以⽤来连接键盘及⿏标。

⽼式PS/2接⼝，⿏标接⼝与键盘接⼝是分开的，⿏标必须接⿏标的PS/2接⼝，键盘必须接键盘的PS/2接⼝，现在很少看到PS/2接⼝的⿏标，但PS/2的键盘接⼝还是很常见的。

随着科技在发展，现在许多主机都将⿏标键盘接⼝混合在⼀起，可以接PS/2的键盘，也可以接PS/2的⿏标。

如下图所⽰：⼆、显⽰器与主机接⼝VGA接⼝：针数为15的视频接⼝，主要⽤于⽼式的电脑输出，VGA输出和传递的是模拟信号。

虽说VGA接⼝⽼了，但现在很多公司⼤部分还是使⽤此接⼝连接显⽰器。

DVI接⼝：DVI接⼝有两个标准，25针和29针。

直观来说，这两种接⼝没有区别。

DVI接⼝传输的是数字信号，可以传输⼤分辨率的视频信号。

DVI连接计算机显卡和显⽰器时不⽤发⽣转换，所以信号没有损失。

HDMI接⼝：HDMI既能传输⾼清图形画⾯信号，也能够传输⾳频信号，⼀般来说家⾥会接电视，⽽且抗⼲扰强。

笔记本连接投影仪，笔记本连接电视机，多数都使⽤的是HDMI接⼝。

值得⼀提的是，⽬前车载系统，如车载导航的接⼝也是HDMI。

DP接⼝:DisplayPort也是⼀种⾼清数字显⽰接⼝标准，可以连接电脑和显⽰器，也可以连接电脑和家庭影院。

DisplayPort赢得了AMD、Intel、NVIDIA、戴尔、惠普、联想、飞利浦、三星、aoc等业界巨头的⽀持，⽽且它是免费使⽤的。

DP接⼝可以理解是HDMI的加强版，在⾳频和视频传输⽅⾯更加强悍。

三、⾳频接⼝⾳频接⼝：其中红⾊接⼝为麦克风接⼝，连接麦克风说话。

绿⾊接⼝为⾳频输出接⼝，连接⽿机或⾳响。

蓝⾊接⼝为⾳频输⼊接⼝，使⽤的较少。

光纤⾳频接⼝：是指⾳响设备⾳频输⼊输出接⼝使⽤的是光纤接⼊⽅式。

暂时还没有普及。

四、⽹络接⼝⽹⼝的作⽤是连接电脑上⽹使⽤，⽹络接⼝分为千兆⽹⼝和百兆接⼝。

了解电脑中常见的输入输出设备及其连接方式电脑是现代社会不可或缺的工具，而其中的输入输出设备则是其功能得以实现的核心部分。

了解电脑中常见的输入输出设备及其连接方式，可以帮助我们更好地使用电脑，提高工作效率。

本文将介绍常见的键盘、鼠标、显示器、打印机以及连接方式等内容，帮助读者全面了解电脑的基本操作和配置。

一、键盘键盘作为电脑最常用的输入设备，用于输入文字、命令等信息。

通常由字母、数字、符号、功能键等组成，常见的键盘布局有QWERTY、AZERTY、DVORAK等多种类型。

目前，大多数键盘都采用USB接口连接电脑，只需将键盘插入电脑的USB接口即可开始使用。

二、鼠标鼠标是用于控制光标在电脑屏幕上移动的输入设备，方便用户进行选择、点击、拖动等操作。

常见的鼠标有有线鼠标和无线鼠标两种类型。

有线鼠标需要通过USB接口或PS/2接口连接到电脑，而无线鼠标则通过蓝牙或无线接收器与电脑进行连接。

三、显示器显示器是电脑的输出设备，用于显示电脑处理后的图像、文字等信息。

常见的显示器有液晶显示器（LCD）和LED显示器等。

一般情况下，显示器通过VGA接口、DVI接口、HDMI接口或DisplayPort接口与电脑相连，在连接时需要注意接口类型的匹配。

四、打印机打印机作为电脑的输出设备，用于将电脑中的文字、图像等信息通过打印输出到纸张上。

常见的打印机有喷墨打印机和激光打印机两种类型。

打印机可以通过USB接口、以太网接口或Wi-Fi接口等方式与电脑相连，实现打印功能。

五、连接方式除了上述输入输出设备，电脑还可以通过其他方式与外部设备进行连接。

其中，USB接口是目前最常用的连接方式之一。

USB接口具有通用性强、传输速度快的特点，可以连接键盘、鼠标、显示器、打印机等各类设备。

同时，HDMI接口也是常用的连接方式之一，主要用于连接显示器、电视等设备，通过HDMI接口可以传输高清图像和声音信号。

除此之外，还有用于连接显示器的VGA接口、DVI接口以及用于连接音频设备的3.5mm耳机插孔等。

MCS-51与键盘、显示器的接口设计9.1LED显示器接口原理9.2 键盘接口原理9.1 LED显示器接口原理单片机应用系统中使用的显示器主要有:⏹发光二极管显示器，简称LED(Light Emitting Diode)；⏹液晶显示器，简称LCD(Liquid Crystal Display)；⏹CRT显示器LED 数码管的结构：①共阳与共阴＠单片机系统扩展LED 数码管时多用共阳LED:0”)点亮的,要求驱动功率很小；而共阴数码管段笔画是用高电平(“0”)点亮的，要求驱动功率较大。

公共阳极h g f e d c b aa b c dg ef h公共阴极h g f e d c b aa b c dg ef hh g f …… a h g f …… a高电平点亮低电平点亮接高电平LED 显示器结构和字段码关系D7D6D5D4D3D2D1D0dp g f e d c b a当LED 显示器与单片机连接时，一般是将LED 各发光二极管的引脚a 、b 、…g 、dp 顺序接到单片机的一个并行I/O 口上。

共阳LEDa b cdg ef hP1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7+5VAT89C51显示字形dp g f e d c b a共阳极段选码共阴极段选码0 1 2 3 4 5 6 7 8 9 A B C D E F “灭”1100000011111001101001001011000010011010100100101000001011111000100000001001000010001000100000111100011010100001100001101000111011111111C0HF9HA4HB0H99H92H82HF8H80H90H88H83HC6HA1H86H8EHFFH3FH06H5BH4FH06H6DH7DH07H7FH6FH77H7CH39H5EH79H71H00H 共阴极和共阳极7段LED段选码(字型码)二、LED显示器工作原理⏹在微机应用系统中使用LED显示块构成N位LED显示器。

今天我们学习键盘与显示器接口技术，先来看键盘接口及处理程序。

（1）键盘是一组按键的集合，它是最常用的单片机输入设备，操作人员可以通过键盘输入数据或命令，实现简单的人机通讯。

键是一种常开型按钮开关，平时键的二个触点处于断开状态，按下键时它们才闭合。

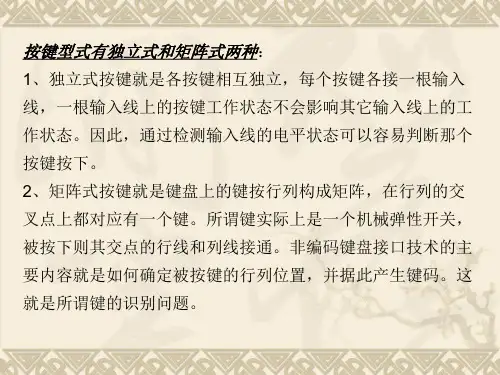

键盘分编码和非编码键盘。

键盘上闭合键的识别由专用的硬件译码器实现并产生键编号或键值的称为编码键盘，如BCD码键盘，ASCII码键盘等；靠软件识别的称为非编码键盘。

在单片机组成的测控系统及智能化仪器中，用得最多的是非编码键盘。

所以我们着重讨论非编码矩阵式键盘原理。

矩阵式键盘适用于按键数量较多的场合，它由行线和列线组成，按键位于行、列的交叉点上。

一个3*3的行、列结构可以构成一个由9个按键的键盘。

同理一个4*4的行、列可以构成一个含有16个按键的键盘等等。

很明显，在按键数量较多的场合，矩阵键盘与独立按键键盘相比，要节省很多的I/O口。

矩阵键盘的按键设置在行、列线的交点上，行、列线分别连接到按键开关的两端。

列线通过上拉电阻接到+5V。

平时无按键动作时，列线处于高电平状态，而当由按键按下时，列线电平状态将由与此列线相连的行线电平决定。

行线电平如果为低，则列线电平为低；行线电平如果为高，则列线电平亦为高。

这一点是识别矩阵键盘按键是否被按下的关键所在。

该电路中还有一个与门，这个与门用来产生中断信号，当键盘中没有键按下时，所有行线的输出都应为低电平，以区别于列线状态，当矩阵键盘中任何一只键按下时，与门输出由高电平变为低电平，向CPU 申请中断，由于矩阵键盘中行、列线为多键共用，各按键均影响该键所在行和列的电平。

因此各按键彼此将相互发生影响，所以必须将行、列线信号配合起来并作适当的处理，才能确定闭合键的位置。

下面我们以一个4乘4键的键盘为例来说明按键是如何被识别出来的，在开始讨论问题之前，我们先要强调一个事实，用户的按键速度相对于单片机的运行速度来说是相当慢的，在用户按下键到释放键这一段时间内，单片机有足够多的时间运行键盘识别程序。

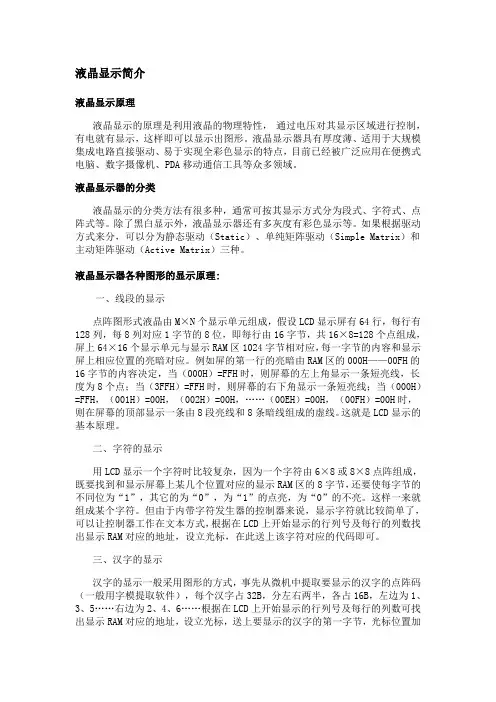

液晶显示简介液晶显示原理液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。

液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点，目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域。

液晶显示器的分类液晶显示的分类方法有很多种，通常可按其显示方式分为段式、字符式、点阵式等。

除了黑白显示外，液晶显示器还有多灰度有彩色显示等。

如果根据驱动方式来分，可以分为静态驱动（Static）、单纯矩阵驱动（Simple Matrix）和主动矩阵驱动（Active Matrix）三种。

液晶显示器各种图形的显示原理:一、线段的显示点阵图形式液晶由M×N个显示单元组成，假设LCD显示屏有64行，每行有128列，每8列对应1字节的8位，即每行由16字节，共16×8=128个点组成，屏上64×16个显示单元与显示RAM区1024字节相对应，每一字节的内容和显示屏上相应位置的亮暗对应。

例如屏的第一行的亮暗由RAM区的000H——00FH的16字节的内容决定，当（000H）=FFH时，则屏幕的左上角显示一条短亮线，长度为8个点；当（3FFH）=FFH时，则屏幕的右下角显示一条短亮线；当（000H）=FFH，（001H）=00H，（002H）=00H，……（00EH）=00H，（00FH）=00H时，则在屏幕的顶部显示一条由8段亮线和8条暗线组成的虚线。

这就是LCD显示的基本原理。

二、字符的显示用LCD显示一个字符时比较复杂，因为一个字符由6×8或8×8点阵组成，既要找到和显示屏幕上某几个位置对应的显示RAM区的8字节，还要使每字节的不同位为“1”，其它的为“0”，为“1”的点亮，为“0”的不亮。

这样一来就组成某个字符。

但由于内带字符发生器的控制器来说，显示字符就比较简单了，可以让控制器工作在文本方式，根据在LCD上开始显示的行列号及每行的列数找出显示RAM对应的地址，设立光标，在此送上该字符对应的代码即可。
