单片机键盘显示器接口

单片机原理及接口技术单片机的开关检测键盘输入与显示的接口设计单片机是一种集成了中央处理器、存储器和输入/输出接口的微型电子计算机，其核心是一个集成电路芯片。

它简单、灵活，用于控制电子设备和执行各种任务。

单片机有很多种，其中C51单片机是一种非常常用的型号。

在C51编程中，开关检测、键盘输入和显示是非常常见的接口设计。

接下来，将分别介绍它们的原理和实现方法。

1.开关检测：开关检测是指通过单片机检测开关的状态，以实现对开关的控制。

常见的开关检测方法有两种，一种是使用外部电阻和开关，通过检测电流或电压来判断开关状态；另一种是使用内部电阻和开关，通过检测电阻的值来判断开关状态。

具体实现方法如下：a.外部电阻和开关：检测开关状态的方法是连接一个电阻到开关，并将另一端连接到单片机的输入引脚。

当开关打开时，电阻与单片机输入引脚之间形成一条路径，使得输入引脚接收到高电平信号；当开关关闭时，电阻与单片机输入引脚之间断开，使得输入引脚接收到低电平信号。

b.内部电阻和开关：单片机的引脚通常具有内部上拉或下拉电阻。

当引脚配置为输入模式时，可以选择使能内部上拉或下拉电阻。

通过连接一个开关到引脚，并将另一端连接到电源或地，从而完成开关状态的检测。

当开关打开时，引脚被拉高，输入引脚接收到高电平信号；当开关关闭时，引脚被拉低，输入引脚接收到低电平信号。

2.键盘输入：键盘输入是指通过单片机接收和处理来自键盘的输入信息。

键盘通常是一种矩阵按键结构，可以通过多行多列的方式进行编码。

键盘输入的实现需要通过接口电路将键盘连接到单片机，并在程序中编写相应的扫描算法。

具体实现方法如下：a.键盘连接方式：键盘的行和列线分别连接到单片机的输出和输入引脚上。

行线和列线可以使用独立的引脚，也可以使用矩阵开关编码的方式进行连接。

b.扫描算法：扫描算法是通过逐行扫描和逐列检测的方式来实现键盘输入的。

具体步骤如下：1)将所有行引脚置为高电平，所有列引脚配置为输入模式。

单片机键盘与显示器接口一.要求：掌握数码显示器显示方式的工作原理，掌握89c51与LED数码显示器的接口方法及程序设计方法。

二.内容：利用2个LED数码显示管，采用扫描方式，动态显示，两位数00，11，22，33，44，55，66，77，88，99，反复循环。

三.系统结构图：四.硬件电路简介：（1）时钟电路：利用芯片内部震荡电路，在XTAL1,XTAL2的引脚上外接定时元件，内部振荡器便能产生自激震荡，定时元件可采用石英晶体和电容组成的并联谐振电路，其连接方法如下，晶体可以在1.2MHZ-12MHZ之间任选，电容可以在20-60PF之间选择，电容C1,C2的大小对振荡频率有微小影响，可起频率微调作用。

在设计印制板时，晶体和电容应尽可能与单片机芯片靠近，以减少寄生电容，保证振荡器可靠工作，一般采用瓷片电容。

我选择的时钟电路由一个12M晶振，和两个3pF电容组成，产生12M赫兹的方波脉冲信号做为单片机的内部时钟。

（2）复位电路：时钟电路工作后，在此引脚上出现两个机器周期的高电平，芯片内部进行初始复位，但初始复位不影响片内RAM状态，只要该引脚保持高电平，MCS-51将循环复位。

P0口-P3口输出高电平，初值07H写入堆栈指针SP，清0程序计数器PC和其余特殊功能寄存器。

RST/Vpd从高电平变成低电平时，单片机将从0号单元开始执行程序。

MCS-51通常采用上电自动复位和开关复位两种方式，上电自动复位通电瞬间，电容两端电压不能突变，复位电路由一个1uF的电容和一个10K的电阻组成。

（3）AT89c51:MCS-51系列单片机大多都采用40条引脚双列直插式器件，有4个双向8位输入输出口P0 -P3，P0口为三态双向口，负载能力为8个LSTTL门电路，P1-P3为准双向口，负载能力为4个LSTTL门电路。

P0口包括一个输出锁存器，2个三态缓冲器，1个输出驱动电路和一个输出控制端，输出驱动电路由一对场效应管组成，其工作状态受输出控制端的控制，它包括一个与门，一个反相器和一个转向开关组成，P0口即可作地址/数据总线使用，又可作通用输入输出口使用。

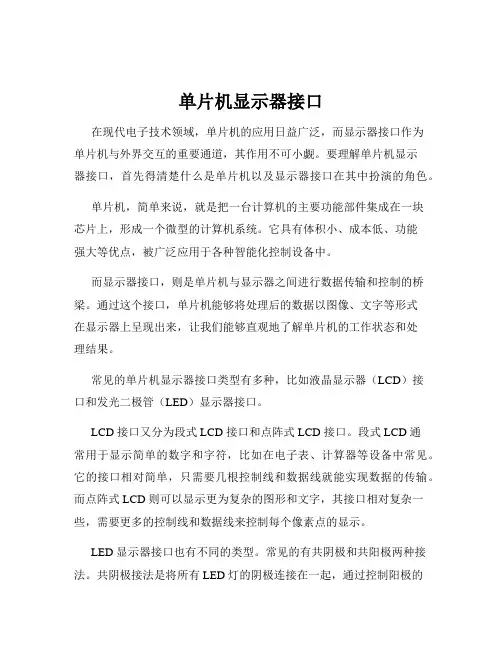

单片机显示器接口在现代电子技术领域，单片机的应用日益广泛，而显示器接口作为单片机与外界交互的重要通道，其作用不可小觑。

要理解单片机显示器接口，首先得清楚什么是单片机以及显示器接口在其中扮演的角色。

单片机，简单来说，就是把一台计算机的主要功能部件集成在一块芯片上，形成一个微型的计算机系统。

它具有体积小、成本低、功能强大等优点，被广泛应用于各种智能化控制设备中。

而显示器接口，则是单片机与显示器之间进行数据传输和控制的桥梁。

通过这个接口，单片机能够将处理后的数据以图像、文字等形式在显示器上呈现出来，让我们能够直观地了解单片机的工作状态和处理结果。

常见的单片机显示器接口类型有多种，比如液晶显示器（LCD）接口和发光二极管（LED）显示器接口。

LCD 接口又分为段式 LCD 接口和点阵式 LCD 接口。

段式 LCD 通常用于显示简单的数字和字符，比如在电子表、计算器等设备中常见。

它的接口相对简单，只需要几根控制线和数据线就能实现数据的传输。

而点阵式 LCD 则可以显示更为复杂的图形和文字，其接口相对复杂一些，需要更多的控制线和数据线来控制每个像素点的显示。

LED 显示器接口也有不同的类型。

常见的有共阴极和共阳极两种接法。

共阴极接法是将所有 LED 灯的阴极连接在一起，通过控制阳极的电平来点亮相应的 LED；共阳极接法则相反，将所有 LED 灯的阳极连接在一起，通过控制阴极的电平来实现点亮。

在实际应用中，选择哪种显示器接口类型，需要根据具体的需求来决定。

如果只需要显示简单的数字和字符，且对成本比较敏感，那么段式 LCD 或者简单的 LED 显示器可能是不错的选择。

如果需要显示复杂的图形和高清晰度的文字，那么点阵式 LCD 可能更合适。

除了接口类型，显示器接口的控制方式也是一个重要的方面。

常见的控制方式有直接控制和间接控制两种。

直接控制方式下，单片机直接通过端口与显示器进行连接，通过对端口的读写操作来控制显示器的显示。

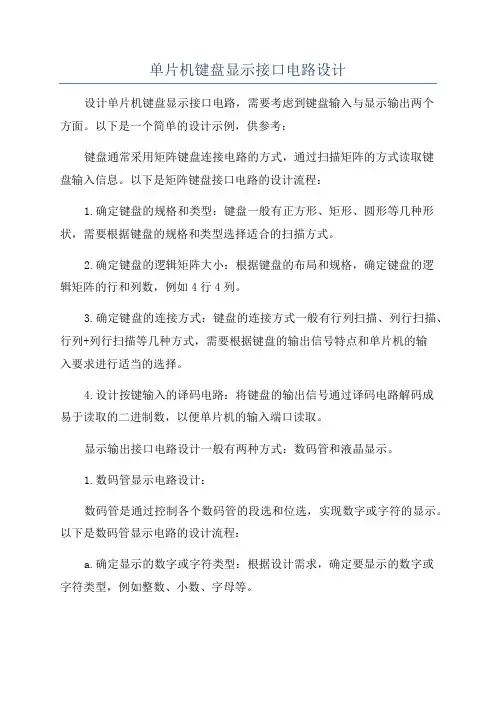

单片机键盘显示接口电路设计设计单片机键盘显示接口电路，需要考虑到键盘输入与显示输出两个方面。

以下是一个简单的设计示例，供参考：键盘通常采用矩阵键盘连接电路的方式，通过扫描矩阵的方式读取键盘输入信息。

以下是矩阵键盘接口电路的设计流程：1.确定键盘的规格和类型：键盘一般有正方形、矩形、圆形等几种形状，需要根据键盘的规格和类型选择适合的扫描方式。

2.确定键盘的逻辑矩阵大小：根据键盘的布局和规格，确定键盘的逻辑矩阵的行和列数，例如4行4列。

3.确定键盘的连接方式：键盘的连接方式一般有行列扫描、列行扫描、行列+列行扫描等几种方式，需要根据键盘的输出信号特点和单片机的输入要求进行适当的选择。

4.设计按键输入的译码电路：将键盘的输出信号通过译码电路解码成易于读取的二进制数，以便单片机的输入端口读取。

显示输出接口电路设计一般有两种方式：数码管和液晶显示。

1.数码管显示电路设计：数码管是通过控制各个数码管的段选和位选，实现数字或字符的显示。

以下是数码管显示电路的设计流程：a.确定显示的数字或字符类型：根据设计需求，确定要显示的数字或字符类型，例如整数、小数、字母等。

b.确定数码管的位数和类型：根据显示需求，确定数码管的位数和类型，有共阴数码管和共阳数码管两种类型，需要选择适合的数码管。

c.设计数码管的译码电路：根据数码管的类型和位数，设计数码管的译码电路，将输入的数字或字符转换为控制各个数码管的段选和位选的电信号。

2.液晶显示电路设计：液晶显示器是一种常见的显示设备，通过控制液晶的极性来实现图形和字符的显示。

以下是液晶显示电路设计的流程：a.确定显示的内容类型：根据设计需求，确定要显示的内容，例如字符、图像等。

b.选择适合的液晶显示器：根据显示的内容和要求，选择适合的液晶显示器，有字符型液晶显示器和图形型液晶显示器两种类型。

c.设计液晶的驱动电路：根据液晶显示器的类型和特性，设计液晶的驱动电路，将输入的数字或字符转换为控制液晶的电信号。
