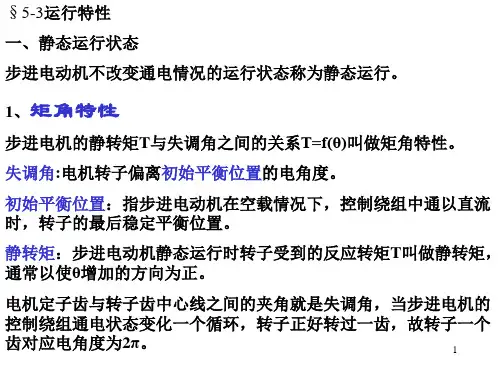

T=-Csinθ
式中C为常数，与控制绕组、控制电流、磁阻等有关。步进电机某 相绕组通电时矩角特性如图所示。
矩角特性上静转矩的最大值Tsm称为最大静转矩。
7
2、多相通电时 a) 三相步进电动机 A→AB→B→BC→C→CA→A顺序通电
TA=Tmaxsinθse TB=Tmaxsin(θse-120°)
TAB= TA+ TB= 2Tmaxcos60°=Tmax
8
b)五相步进电动机 1、供电方式； （C=1）：五相单五拍 A→B→C→D→E→A
五相双五拍 AB→BC→CD→DE→EA→AB 五相三五拍 ABC→BCD→CDE→DEA→EAB→ABC (C=2): 五相单双十拍 A→AB→B→BC→C→CD→D→DE→E→EA→A 五相三双十拍 AB→ABC→BC→BCD→CD→CDE→DE→DEA→EA→EAB→AB
二、步进运行状态（单脉冲运行状态） 当接入控制绕组的脉冲频率较低，电机转子完成一步之后，下 一个脉冲才到来，电机呈现出一转一停的状态，故称之为步进 运行状态。 1、步进运行状态过程负载 TL=0（即空载）
12
A相通电时，-π<θ<π为静稳定区，当A相绕组断电转到B相绕组通电 时，新的稳定平衡点为b，对应于它的静稳定区为-π+θb<θ<π+θb （图中θb=2/3π）,在换接的瞬间，转子的位置只要停留在此区域内， 就能趋向新的稳定平衡点b，所以区域（-π+θb，π+θb）称为动稳定 区，显而易见，相数增加或极数增加，步距角愈小，动稳定区愈接 近静稳定区,即静、动稳定区重叠愈多，步进电机的稳定性愈好。
A相通电时，有
Ua
ra ia
d(Laia ) dt
