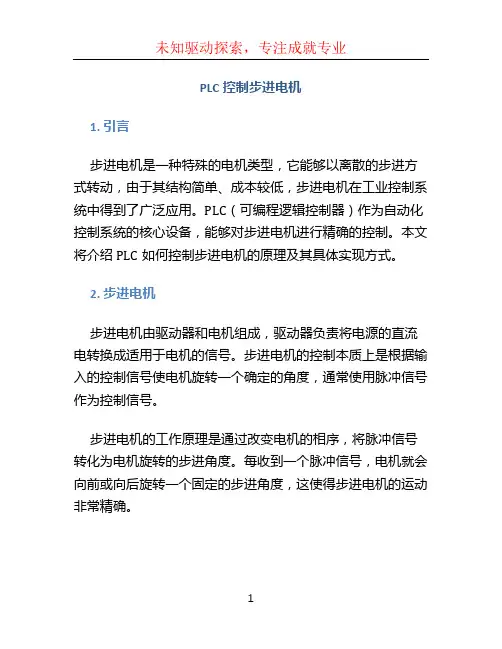

PLC控制步进电机1. 引言步进电机是一种特殊的电机类型，它能够以离散的步进方式转动，由于其结构简单、成本较低，步进电机在工业控制系统中得到了广泛应用。

PLC（可编程逻辑控制器）作为自动化控制系统的核心设备，能够对步进电机进行精确的控制。

本文将介绍PLC如何控制步进电机的原理及其具体实现方式。

2. 步进电机步进电机由驱动器和电机组成，驱动器负责将电源的直流电转换成适用于电机的信号。

步进电机的控制本质上是根据输入的控制信号使电机旋转一个确定的角度，通常使用脉冲信号作为控制信号。

步进电机的工作原理是通过改变电机的相序，将脉冲信号转化为电机旋转的步进角度。

每收到一个脉冲信号，电机就会向前或向后旋转一个固定的步进角度，这使得步进电机的运动非常精确。

3. PLC控制步进电机的原理PLC控制步进电机的原理基本上是模仿手动操纵步进电机的方法。

用户通过在PLC程序中设定脉冲信号的频率和方向来控制步进电机的运动。

PLC控制步进电机的主要步骤如下：1.设定一个变量用于保存步进电机的当前位置。

2.根据用户设定的输入信号，驱动PLC输出相应的脉冲信号。

3.监测脉冲信号，并更新步进电机的位置变量。

4.根据步进电机的位置变量，控制其他设备的运动。

通过在PLC程序中设定合适的脉冲信号频率和方向，可以控制步进电机的速度和方向，从而满足实际应用中的需求。

4. PLC控制步进电机的实现方式PLC控制步进电机的实现方式可以分为两种：单轴控制和多轴控制。

4.1 单轴控制单轴控制是指通过一个PLC控制一个步进电机。

在这种方式下，每个步进电机都需要一个独立的控制信号。

步进电机与PLC的连接方式可以选择并行接口或串行接口，具体根据实际情况选择。

4.2 多轴控制多轴控制是指通过一个PLC控制多个步进电机。

在这种方式下，需要使用多个驱动器和电机进行控制。

PLC通过相应的控制信号分别驱动不同的步进电机，从而实现多个步进电机的协同工作。

5. 示例代码以下是一个使用PLC控制步进电机的示例代码：START:SET PULSE_FREQUENCY = 1000 ;设置脉冲信号频率为10 00HzSET PULSE_DIRECTION = 1 ;设置脉冲信号方向为正转SET MOTOR_POSITION = 0 ;初始化步进电机位置START_PULSE:GENERATE_PULSE ;产生一个脉冲信号ADD 1 TO MOTOR_POSITION ;步进电机位置加1 COMPARE MOTOR_POSITION WITH 1000 ;判断步进电机位置是否达到上限IF[MOTOR_POSITION > 1000] GOTO STOPGOTO START_PULSESTOP:STOP_PULSE ;停止产生脉冲信号END以上代码中，脉冲信号的频率和方向通过设置变量进行控制。
