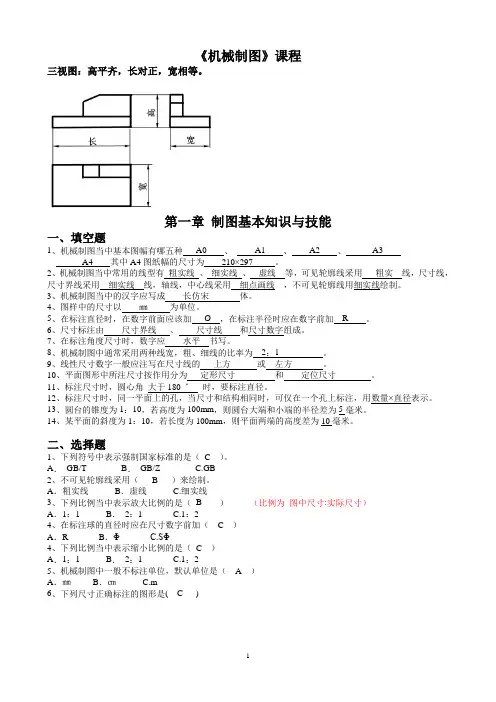

《机械制图》课程三视图:高平齐,长对正,宽相等。
第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种A0 、A1 、A2 、A3A4 其中A4图纸幅的尺寸为210×297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等,可见轮廓线采用粗实线,尺寸线,尺寸界线采用细实线线,轴线,中心线采用细点画线,不可见轮廓线用细实线绘制。
3、机械制图当中的汉字应写成长仿宋体。
4、图样中的尺寸以㎜为单位。
5、在标注直径时,在数字前面应该加Ø ,在标注半径时应在数字前加R 。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
7、在标注角度尺寸时,数字应水平书写。
8、机械制图中通常采用两种线宽,粗、细线的比率为2:1 。
9、线性尺寸数字一般应注写在尺寸线的上方或左方。
10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
11、标注尺寸时,圆心角大于180゜时,要标注直径。
12、标注尺寸时,同一平面上的孔,当尺寸和结构相同时,可仅在一个孔上标注,用数量×直径表示。
13、圆台的锥度为1:10,若高度为100mm,则圆台大端和小端的半径差为5毫米。
14、某平面的斜度为1:10,若长度为100mm,则平面两端的高度差为10毫米。
二、选择题1、下列符号中表示强制国家标准的是(C )。
A.GB/T B.GB/Z C.GB2、不可见轮廓线采用( B )来绘制。
A.粗实线B.虚线 C.细实线3、下列比例当中表示放大比例的是(B )(比例为图中尺寸:实际尺寸)A.1:1 B.2:1 C.1:24、在标注球的直径时应在尺寸数字前加( C )A.R B.Φ C.SΦ4、下列比例当中表示缩小比例的是(C )A.1:1 B.2:1 C.1:25、机械制图中一般不标注单位,默认单位是( A )A.㎜B.㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是(B )A.SR B.EQS C.C8、角度尺寸在标注时,文字一律( A )书写A.水平B.垂直 C.倾斜9、标题栏一般位于图纸的( A )A.右下角B.左下角 C.右上角10、根据标题栏的方位和看图方向的规定,下列4种图幅格式中错误的是( B )。
可编辑修改精选全文完整版第一章制图的基本知识和技能§1-1 国家标准《技术制图》和《机械制图》的一般规定前面我们讲了,图样是工程界的交流语言,为了便于指导生产和技术交流,国家标准对图样上的有关内容作出了统一的规定。
本节中我们将学习五个基础制图标准:图幅格式、比例、字体、图线、尺寸注法。
补充知识:1.技术标准是工程技术界的共同语言,是准绳和法规,每个技术工作人员都必须掌握并遵守。
2.经常看到的制图标准集:《机械制图》——机械专业制图标准《技术制图》——基础技术标准3.标准代号:GB/T 指“国家标准/推荐”JB 指“机械行业标准”标准代号后数字表示该标准的编号(顺序号),其后跟年代号。
例:GB/T 14698—1993表示该标准是国家推荐性标准,是国家第14698个标准,其发布时间为1993年。
有时标准号后带小数点,表示系列标准的分号。
一. 图纸幅面和格式(GB/T 14689—1993) 1.图幅加长图幅:按基本图幅的短边成整数倍增加。
2.图框格式从是否装订来看可分为以下两种格式:留装订边:装订边宽为a ,其余留边宽度为c 。
不留装订边:各边均为e 。
注:不论哪种格式,均应用粗实线画出图框线和标题栏边框。
(P8)3.标题栏的方位及格式{1) 图纸格式和标题栏的方位X 型——又称横式,标题栏长边∥图纸长边——A0~A3 Y 型——又称竖式,标题栏长边⊥图纸长边——A4标题栏的位置:图纸的右下角。
为了利用预先印制的图纸,允许将X 型图纸的短边置于水平或将Y 型图纸的长边置于水平使用,但此时应在图纸上标明看图方向(方向符号)。
——看图方向与标题栏的方向一致为了使图样复制和缩微摄影时定位方便,应在各边长的中点处分别画出对中符号。
2) 标题栏的格式GB10609.1-89规定标题栏应包含四个区:更改区、签字区、名称代号区、其他区。
标题栏的格式可以由各单位自定。
标题栏的长度一般为180或140。
机械制图基础知识一(第一章——第四章)1、国家制图标准规定,基本幅面有A0、A1、A2、A3和A4共5种。
必要时允许选用加长幅面。
加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
A4图纸的幅面尺寸是210X297mm。
2、在图样上必须用粗实线画出图框。
图框有留装订边和不留装订边两种格式。
同一产品的所有图样均应采用同一种格式。
3、为了使图样复制和缩微摄影时定位方便,应在图纸各边长的中点处分别画出对中符号。
必要时可使标题栏位于右上角。
同时为了明确绘图和看图方向,在图纸下边对中符号处画一个方向符号。
4、国家标准(GB/T10609.1-1989)中规定,标题栏一般应位于图纸的右下角,标题栏中的文字方向为看图方向。
5、图样中图形与其实物相应要素的线性尺寸之比,称为比例。
比例分为原值比例、放大比例、缩小比例三种。
6、绘图时尽可能采用原值比例。
不论采用何种比例,图样中所注的尺寸数值都是所表达对象的真实大小,与图形比例无关。
比例一般应标注在标题栏中比例栏内。
必要时,可在视图名称的下方标注比例。
7、图样中书写字体必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。
字体的高度(h)分为:20mm、14mm、10mm、7mm、5mm、3.5mm、2.5mm和1.8mm八种。
字体的高度代表字体的号数。
8、汉字应写成长仿宋体,并采用国家正式公布推行的《汉字简化方案》中规定的简化字。
汉字的高度h不应小于3.5mm,字宽一般为2h/.。
9、字母和数字分为A型和B型两种,一般采用B型字体。
B型字体的笔画宽度(d)为字高(h)的1/10。
数字和字母可写成斜体或直体。
斜体字字头向右倾斜,与水平基准线约成750。
用作指数、分数、极限偏差、注脚等的数字及字母,一般应采用小一号的字体。
10、在同一图样上,只允许选用一种型式的字体。
11、国家标准〈〈机械制图图样画法图线〉〉(GB/T4457.4-2002)中规定绘制机械图样的线型有9种,包括粗实线、细虚线、细点画线、细实线、波浪线、双折线、粗虚线、粗点画线、细双点画线。
机械制图试题库一、填空题:1、工程常用的投影法分为两类中心投影法和平行投影法,其中正投影法属于平行投影法投影法。
2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小,根据投影原理标准或有关规定画出的图形,叫做视图。
3、在图纸上必须用粗实线画出图框,标题栏一般应位于图纸的右下方位。
4、图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界限用细实线画出,对称中心线和轴线用细点划线画出。
5、比例是图形与实物相应要素的线性尺寸比,在画图时应尽量采用原值的比例,须要时也可采用放大或缩小的比例,其中1:2为缩小比例,2:1为放大比例。
无论采用哪种比例,图样上标注的应是机件的实际尺寸。
6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。
7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。
8、尺寸标注中的符号:R表示半径,Φ表示直径。
9、标注水平尺寸时,尺寸数字的字头方向应向上;标注垂直尺寸时,尺寸数字的字头方向应向左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
10、平面图形中的线段有已知线段、中间线段和连接线段三种。
11、绘图板是用来固定图纸,丁字尺是用来画水平线。
12、在机械制图中选用规定的线型,虚线是用于不可见轮廓线,中心线、对称线就用细点划线。
13、标注圆的直径尺寸时,应在数字前加注符号Φ,标注球的直径符号为SΦ。
14、图样上的尺寸,由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。
15、图样上的书写的汉字采用长仿宋体,其字的宽度应为高度的1/2。
16、三视图的投影规律长对正,高平齐,宽相等。
17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。
18图纸的幅面分为基本幅面和加长幅面两类,基本幅面按尺寸大小可分为5种,其代号分别为 A0、A1、A2、A3、A4 。
19、图纸格式分为不留装订边和留装订边种,按标题栏的方位又可将图纸格式分为x型和Y型两种。
第一章机械制图知识一、零件的表示方法在生产实际中,有些简单的零件,往往只需要一个或两个视图并注上尺寸,就可以表达清楚了,而有些形状比较复杂的零件,用三个视图也往往难以清楚地表达它的内外结构。
因此要想把零件的形状表达得正确、完整,而图形又清晰、简练,以便于他人看图,只有根据零件的结构特点及复杂程度,采用不同的表达方法。
为此,国家标准《机械制图》在图样画法中规定了视图、剖视、剖面、局部放大图、简化画法等表达方式,供绘图时选用。
本章介绍的表达方法,就是其中的一部分。
(一)辅助视图1.局部视图将零件的某一部分向基本投影面投影所得的视图称局部视图。
绘图时,在局部视图上方标出视图的名称“x 向”,在相应的视图附近用箭头指明投影方向,并注上同样的字母。
如果局部视图的结构不完整,外形轮廓线又不封闭时,应用波浪线断开。
局部视图主要为了避免已知视图部分的重复表达,将需要表达的零件部分绘制出来,突出重点,简单明了。
如图1—1—1所示。
2.斜视图当零件上具有倾斜结构时,一般视图均不能反映出倾斜结构的真实形状。
为了使视图能反映出倾斜结构的真实形状,可设置与倾斜结构相平行的辅助投影面,用正投影法将倾斜结构投影到该辅助投影面上,将该视图旋转到与主视图同一平面上,反映出倾斜结构的实际视图。
零件向不平行于任何基本投影面的平面投影所得的视图称斜视图。
画斜视图时,必须在相应的视图附近,用箭头指明投影方向,并注上字母“x”,在斜视图上方标出“x 向”;斜视图一般按投影关系配置,必要时也可配置在其他适当的位置。
允许将图形旋转,在图形上方标注“x 向旋转”。
斜视图一般只表达零件倾斜结构的图形,其视图的断裂边界用波浪线表示(如图1—1—2)。
(二)剖视图1.剖视图的概念零件内部的结构(如孔、空腔和槽等),在视图中是用虚线表示的(图1—1—3),当零件的内部结构比较复杂时,视图中就会出现较多的虚线,给看图带来困难。
为使原来在视图中不可见的部分转化为可见的,从而使虚线变为实线,以提高图形的清晰程度,也便于标注尺寸和技术要求。
机械制图试题库
一、填空题:
1、工程常用的投影法分为两类中心投影法和平行投影法,其
中正投影法属于平行投影法投影法。
2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小,根据投影原理标准或有关规定画出的图形,叫做视图。
3、在图纸上必须用粗实线画出图框,标题栏一般应位于图纸的右下
方位。
4、图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界限用细实线画出,对称中心线和轴线用细点划线画出。
5、比例是图形与实物相应要素的线性尺寸比,在画图时应尽
量采用原值的比例,须要时也可采用放大或缩小的比例,其中1:2为缩小比例,2:1为放大比例。
无论采用哪种比例,图样上标注的应是机件的实际尺寸。
6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及
视图大小无关。
7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。
8、尺寸标注中的符号:R表示半径,Φ表示直径。
9、标注水平尺寸时,尺寸数字的字头方向应向上;标注垂直尺寸时,尺寸数字的字头方向应
向左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
10、平面图形中的线段有已知线段、中间线段和连接
线段三种。
11、绘图板是用来固定图纸,丁字尺是用来画水平
线。
12、在机械制图中选用规定的线型,虚线是用于不可见轮廓线,中
心线、对称线就用细点划线。
13、标注圆的直径尺寸时,应在数字前加注符号Φ,标注球的直径符号为SΦ。
14、图样上的尺寸,由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。
15、图样上的书写的汉字采用长仿宋体,其字的宽度应为高度的1/
16、三视图的投影规律长对正,高平齐,宽相等。
17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合
起来想整体。
18图纸的幅面分为基本幅面和加长幅面两类,基本幅面按尺寸大小可分为5种,其代号分别为A0、A1、A2、A3、A4 。
19、图纸格式分为不留装订边和留装订边种,按标题栏的方位又可
将图纸格式分为x型和Y型两种。
20标题栏应位于图纸的右下方标题栏中的文字方向为看图方向。
21.比例是指图中图形与其实物相应要素之比。
图样上标注的尺寸应是机件的
实际尺寸,与所采用的比例无关。
22.常用比例有原值、放大和缩小三种;比例1:2是指实物是图形相应要素的2倍,属于缩小比例;比例2:1是指图形是实物的2倍,属于放大比例。
23、图时应尽量采用原值比例,需要时也可采用放大或缩小的比例。
无论采用何种比例,图样中所注的尺寸,均为机件的实际大小。
24.汉字应用仿宋体书写,数字和字母应书写为斜体或正体。
25.字号指字体的高度,图样中常用字号有10、7、5、3.5号四
种。
26.常用图线的种类有实线、虚线、间隔画线、点划线、双点划线、三点画线、点线等八种。
27.图样中,机件的可见轮廓线用粗实线,不可见轮廓线用虚线画出,尺寸线和尺寸界线用细实线画出,对称中心线和轴线用点划线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/2。
28.图样上的尺寸是零件的实际尺寸,尺寸以毫米为单位时,不需
标注代号或名称。
29、标注尺寸的三要素是尺寸数字、尺寸界限、尺寸线
30.尺寸标注中的符号:R表示半径,φ表示直径,Sφ表示球,t表示厚度,
C表示45°。
31.标注水平尺寸时,尺寸数字的字头方向应向上;标注垂直尺寸时,
尺寸数字的字头方向应向左。
32.斜度是指斜线对高度的倾斜程度,用符号∠表
示,标注时符
号的倾斜方向应与所标斜度的倾斜方向一致。
33.锥度是指直径差与两截面轴向距离的比,,标注时符号的锥度方向应与所标锥度方向一致。
34.平面图形中的线段可分为已知、中间、连接三种。
它们的作图顺序应是先
画出已知,然后画中间,最后画连接。
35.平面图形中的尺寸,按其作用可分为定形和定位两类。
36.已知定形尺寸和定位尺寸的线段叫已知线段;有定形尺寸,但定位尺寸不全的线段叫连接线段;只有定形尺寸没有定位尺寸的线段叫中间线段。
37影法分为中心投影法和平行投影法两大类,我们绘图时使用的是平行投影法中的正投影法。
38.当投射线互相平行,并与投影面垂直时,物体在投
影面上的投影叫正投影。
按正投影原理画出的图形叫正投影图。
39.一个投影不能确定物体的形状,通常在工程上多采用多个投影。
40.当直线(或平面)平行于投影面时,其投影为一点(直线),这种性质叫积聚性;
41.直线按其对投影面的相对位置不同,可分为一般位置直线、
投影面平行线和投影面垂直线
三种。
42.平面按其对投影面的相对位置不同,可分为一般位置平面、投影
面平行面和投影面垂直面
三种。
43.与一个投影面垂直的直线,一定与其他两个投影面平行,这样的直线称为投影面的垂直线
44.与一个投影面平行,与其他两个投影面倾斜的直线,称为投影面的平行线,具体又可分为水平线、正平线、侧平线(取决于平行于那个面)。
45.与一个投影面垂直,而与其他两个投影面不平行的平面,称为投影面的垂直面,具体又可
分为铅垂面、正垂面、侧垂面(取决于
垂直那个面)。
46.与一个投影面平行,一定与其他两个投影面垂直,这样的平面称为投影面的平行面,具
体又可分为水平面、正平面、侧平面。
47.空间两直线的相对位置有平行、相交、交叉三种。
48.两直线平行,其三面投影一定平行;两直线相交,其三面投影必然相交,并且交
点为两直线的共有点;既不平行,又不相交的两直线,一定交叉。
49.轴测投影根据投影方向与投影面的角度不同,分为正轴测和斜轴测两大类。
50.最常用的轴测图为正等测和斜二测。
51.正等测图的轴间角为120度,轴向伸缩系数为 1 。
52、斜二测图的轴间角为90度、135度,轴向伸缩系数为p1=r1=1、
q1=0。
5
53.立体分为平面和曲面两种,所有表面均为平面的立体称为平面体,包含有曲面的立体称为曲面。
54.常见的平面体有棱柱、棱锥、棱台等。
常见的回转体有圆柱、圆圆柱、圆台、等。
55.立体被平面截切所产生的表面交线称为截交线。
两立体相交所产生的表面交线称为相贯线。
56、立体表面交线的基本性质是共有性和封闭性。
57、角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
58.平面体的截交线为封闭的平面图形,其形状取决于截平面所截到的棱边个数和交到平面的情况。
59、曲面体的截交线通常为空间曲线或平面曲线和直线,求
作相贯线的基本思路为求作两相交回转体表面上一系列共有点。
60.圆柱被平面截切后产生的截交线形状有圆、两平行直线、
椭圆三种。
61.圆锥被平面截切后产生的截交线形状有圆、两相交直线、抛物线、椭圆、双曲线五种。
61.当平面平行于圆柱轴线截切时,截交线的形状是两平行直线;当平面垂直于圆柱轴线截切时,截交线的形状是圆;当平面倾斜于圆柱轴线截切时,截交线的形状是椭圆。
62.回转体相交的相贯线形状有圆、椭圆、空间曲线、直线
四种。
63.影响相贯线变化的因素有形状大小变化、大小变化和位置变化。
