A.齿面点蚀或胶合B.磨损或轮齿折断C.点蚀或轮齿折断D.齿面的塑性变形15．在下列联轴器中，有弹性元件的挠性联轴器是A.夹壳联轴器B.齿式联轴器C.弹性套柱销联轴器D.凸缘联轴器16．在不完全液体润滑径向滑动轴承的校核计算中，限制圆周速度v的主要目的是A.防止轴承加速磨损B.防止轴承发生塑性变形C.防止轴承因过大压力而过度发热D.防止出现过大的摩擦阻力矩17．内径d=150mm的深沟球轴承，其型号可能是A.6306B.6315C.6330D.631018．滚动轴承在一般转速下的主要失效形式是A.过量的塑性变形B.过度磨损C.胶合D.疲劳点蚀19．作单向运转的转轴，频繁启动，在转矩作用下，其扭转应力的循环特性是A.对称循环B.脉动循环C.静应力D.非对称循环20．机械系统安装上飞轮后，其系统中A.速度不均匀系数δ=0B.速度波动完全消除C.任意时刻的角速度均为常数D.仍然存在速度波动，只是波动程度较小非选择题部分注意事项：用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。
二、填空题（本大题共10小题，每小题1分，共10分）21．曲柄摇杆机构的行程速比系数K=1.5，则其极位夹角θ=______。
22．螺纹的升角为ψ，当量摩擦角为ρv，其自锁条件是______。
23．链传动是由______、从动链轮和链条所组成。
24．渐开线形状与基圆半径有关，基圆半径越______，渐开线越趋于平直。
25．蜗杆传动的正确啮合条件是______、αal=αt2、γ=β。
26．滑动轴承中所选用的润滑油，其粘度越大，则其承载能力越______。
27．型号为30310的滚动轴承，其类型名称为______。
28．按承受载荷的性质分，既承受弯矩又承受扭矩的轴，叫______。
29．对于动不平衡的回转件，需加平衡质量的最少数目为______。
30．当工作机构的转速较高时，为了缩短运动链和提高传动系统的机械效率，应选用______转速的电动机。
2014年浙江省高等职业技术教育招生考试机械类试卷姓名准考证号本试题卷共四大题。
全卷共 15页。
满分 300分，考试时间150分钟。
注意事项：1. 所有试题均需在答题纸上作答，未在规定区域答题，每错一个区域扣卷面总分1分，在试卷和草稿纸上作答无效。
2. 答卷前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸和试卷上。
3. 选择题每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其它答案标号。
非选择题用黑色字迹的签字笔或钢笔将答案写在答题纸上。
4.在答题纸上作图，可先用铅笔，确定后必须使用黑色字迹的签字笔或钢笔描黑,圆弧处描黑时,尽可能做到光滑。
一、单项选择题（本大题共50小题，每小题2分，共100分）在每小题列出的四个备选答案中，只有一个是符合题目要求的。
错涂、多涂或未涂均无分。
1.选择正确的左视图。
2.选择正确的左视图。
3.根据基本视图选择正确的轴测图。
4.下列关于圆锥面上A点的侧面投影作法正确的是。
5.选择正确的全剖左视图。
6.右图所示，尺寸标注错误．．的是。
A.10的标注B.20的标注C.R16的标注D.R15的标注7.选择正确的断面图。
8.下图中标注“2×1”的解释正确的是。
A.2表示有2个相同的退刀槽，1表示槽宽为1mmB.2表示有2个相同的退刀槽, 1表示槽深为1mmC.2表示槽宽为2mm，1表示槽深为1mmD.2表示槽深为2mm，1表示槽宽为1mm9.选择正确的局部剖视图。
10.一张完整的装配图应包括一组图形、必要的尺寸、、标题栏、零件序号及明细栏。
A.必要的公差B.零件的名称C.装配的要求D.必要的技术要求11.用拉伸试验测定材料的强度时，试样承受的载荷是_________。
A.交变载荷B.静载荷C.冲击载荷D.动载荷12.CA6140机床的床身所选用的材料为_________。
A.RuT300B.QT800—2C.KTH350—10D.HT25013.退火处理的作用叙述错误．．的是________。
一、单选题1、电站锅炉炉墙上型钢制作的刚性梁通常采用( )制成。
A.工字钢B.T型钢C.角钢D.槽钢【答案】A【解析】电站锅炉钢架的立柱通常采用宽翼缘H型钢;为确保炉膛内压力波动时炉膛有一定的强度，在炉墙上设有足够强度的刚性梁。
一般每隔3m左右装设一层，其大部分采用强度足够的工字钢制成。
参见教材P3。
2、异步电动机与同步电动机相比，其缺点是( )。
A.结构较复杂B.功率因数低C.价格较贵D.起动麻烦【答案】B【解析】异步电动机与同步电动机相比其缺点是：其功率因数不高，在运行时必须向电网吸收滞后的无功功率，对电网不利。
参见教材P23。
3、下列测量点中，不属于管线定位主点的是( )。
A.中点B.起点C.终点D.转折点【答案】A【解析】管线的起点、终点及转折点称为管道的主点。
参见教材P31。
4、广泛应用于碳钢和低合金钢焊接的保护气体，成本较低的是( )。
A.氩气B.氦气C.二氧化碳D.氩气和二氧化碳的混合气体【答案】C【解析】二氧化碳是唯一适合于焊接的单一活性气体，二氧化碳气体保护焊具有焊速高、熔深大、成本低和全空间位置焊接，广泛应用于碳钢和低合金钢的焊接。
参见教材P54。
5、设备安装精度控制中，采用修配法对补偿件进行补充加工的目的是( )。
A.解决设计存在的问题B.抵消过大的安装积累误差C.修补制造的加工缺陷D.补偿零部件的装配偏差【答案】B【解析】必要时选用修配法对补偿件进行补充加工，抵消过大的安装积累误差。
这种方法是在调整法解决不了时才使用。
参见教材P77。
6、下列措施中，能预防由雷击造成输电线路停电的措施是( )。
A.减少绝缘子串的片数B.采用高阻抗接地C.增加杆塔的接地电阻D.装设自动重合闸装置【答案】D【解析】装设自动重合闸预防雷击造成的外绝缘闪络使断路器跳闸的停电现象。
参见教材P95。
7、关于大型金属储罐内挂脚手架正装法施工的要求，正确的是( )。
A.一台储罐施工宜用2至3层脚手架B.在储罐壁板内侧挂设移动脚手架C.脚手架随罐壁板升高逐层搭设D.储罐的脚手架从上到下交替使用【答案】A【解析】一台储罐施工宜用2至3层脚手架，1个或2个楼梯间，脚手架从下至上交替使用。
2014年江苏省企业内职工职业技能鉴定机械专业高级工综合理论知识试卷（A卷）一、判断题：（将正确答案填入下表对应的空格中，每题1分，共20分）1、粗滤油器一般安装在液压泵的吸油管路上。
2、A型、B型、C型三种普通平键的区别，主要是端部形状不同。
3、曲柄摇杆机构只能将回转运动转换为往复摆动。
4、采用变位齿轮相啮合，就可凑配中心距. 。
5、为了使传动零件磨损均匀,链节数和链轮齿数应同为偶数或奇数.6、阶梯轴上各截面变化处都应当有越程槽。
7、凸轮机构就是将凸轮的旋转运动转变为从动件的往复直线运动。
8、普通平键联结能够使轴上零件周向固定和轴向固定。
9、管子的外径是管螺纹的公称直径。
10、Tr40×7LH -7H-L—表示公称直径为40mm，螺距为7mm的左旋梯形螺纹，中径公差代号为7H，旋合长度代号为长旋合长度。
11、四杆机构中出现死点位置的原因是主动力小于转动阻力。
12、传动轴在工作时只传递转矩而不承受或承受很小弯曲载荷的作用。
13、差动连接的液压缸输出的推力比非差动连接时的推力要小。
14、圆柱滚子轴承能够承受一定的轴向载荷。
15、液压泵的额定压力即为液压泵的工作压力。
16、在Y、Z、A、B、C、D、E七种普通V带型号中，Y型截面尺寸最大，E型截面尺寸最小。
17、在金属切削加工中一般优先采用通用刀具。
18、液压系统中，当液压缸的运动速度越快，则液压缸输出的推力也越大。
19、齿轮泵多用于高压系统,柱塞泵多用于低压泵。
20、压力控制回路主要是利用压力控制阀，如：减压阀、顺序阀、调速阀等来控制系统的压力。
二、选择题：（将正确答案的序号填入下表对应的空格中，每题1分，共20分）1．三类泵中容积效率最低的为（）A．齿轮泵 B．叶片泵 C．柱塞泵2.( )机构可将凸轮的直线往复运动转变为从动件的直线往复移动或摆动。
A．盘型凸轮 B．移动凸轮 C．圆柱凸轮3.零件的材料是钢材,且力学性能要求较高时可选用( ).。

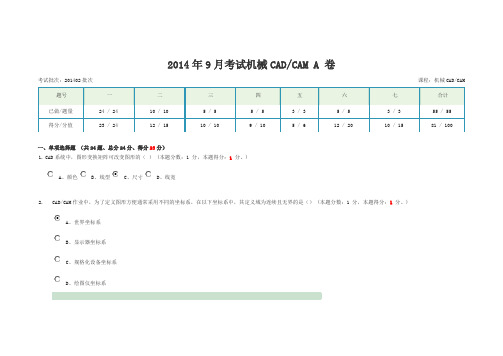

2014年9月考试机械CAD/CAM A 卷考试批次：201402批次课程：机械CAD/CAM一、单项选择题（共24题、总分24分、得分23分）1. CAD系统中，图形变换矩阵可改变图形的（） (本题分数：1 分，本题得分：1分。
)A、颜色B、线型C、尺寸D、线宽2. CAD/CAM作业中，为了定义图形方便通常采用不同的坐标系，在以下坐标系中，其定义域为连续且无界的是（） (本题分数：1 分，本题得分：1分。
)A、世界坐标系B、显示器坐标系C、规格化设备坐标系D、绘图仪坐标系3. JLBM-1系统是（）开发的一种零件分类编码系统。
(本题分数：1 分，本题得分：1分。
)A、德国B、日本C、中国D、俄国4. 成组技术产生于20世纪（） (本题分数：1 分，本题得分：1分。
)A、40年代B、50年代C、60年代D、70年代5. 函数数表的数据是（）。
(本题分数：1 分，本题得分：1分。
)A、连续的B、无关联的C、离散的D、独立的6. 指出下面哪一种CAPP系统是采用零件相似性原理及成组技术原理的（） (本题分数：1 分，本题得分：1分。
)A、创成式B、派生式C、综合式D、人工智能与专家系统7. 基本图形资源软件是一种 ( ) (本题分数：1 分，本题得分：1分。
)A、系统软件B、支撑软件C、绘图软件D、专用应用软件8. （）使用专用机床比较合适。
(本题分数：1 分，本题得分：1分。
)A、复杂型面加工B、大批量加工C、齿轮齿形加工D、小批量加工9. 在数控加工程序中，表示准备功能指令的是（）。
(本题分数：1 分，本题得分：1分。
)A、M代码B、G代码C、F代码D、T代码10. Opitz编码系统采用（）数字表示。
(本题分数：1 分，本题得分：1分。
)A、5位B、4位C、9位D、8位11. 实体造型的集合运算主要包括：并、交、（） (本题分数：1 分，本题得分：1分。
)A、差B、非C、与非或D、或12. 机械产品设计中，表格数据之间存在着一定的函数关系式时，运用在CAD程序中的合理方法是（） (本题分数：1 分，本题得分：1分。
2014年11月机械工程师资格考试综合素质与技能（第一单元）（共120分）注意事项：第一单元包含单项选择题和简答题两种题型，全部为必答题。
考试时间为180分钟。
请用签字笔或钢笔将答案写在答题纸的相应位置。
一、单项选择题（1〜80题，每小题1分，共计80分，请将答案写在答题纸上）1. 以剖视图表示内、外螺纹的连接时，夕卜螺纹的牙顶圆和内螺纹的牙底圆线型分别是A）粗实线和虚线B）粗实线和细实线C）粗实线和点划线D）细实线和粗实线2. 在零件图中，角度数值的标注方向是A）水平B）垂直C）垂直、水平均可D）与尺寸线一致3. —般减速箱中，用键连接的齿轮孔与轴的常用配合为A）B）C）D）4. 普通圆柱螺旋压缩弹簧的外径36,内径30,在装配图上一般标注为A）36 >3 B）33X3 C）30X3 D）33>65. 高精度机床主轴锥孔和顶尖圆锥面的表面粗糙度推荐值为/TT _ 1 * /18 A）和B）和C) 和6. 孔公差带位于轴公差带之上时，轴与孔的装配关系是A ）间隙配合C）过盈配合7. 的柱塞长150，圆柱度公差值可取为B) 0.03 C)9. 装配图的技术要求应包括A）基本件、标准件的外购件要求C）装配、检验和使用要求B ）过渡配合D）以上三种配合均有可能8.曲轴主轴颈60h6, 长80,其圆度及圆柱度推荐标注为Ml? o-on'0.0(3I Q4彷■kJ1t- UOfB）热处理、调整和检验要求D）加工、调整和装配要求D) 和10. 机械行业中，使用国豕标准、国际标准和国际单位标准的代号分别为A ） GB 、ISO 和 IEC B ） GB 、ISO 和 SIC ） JB 、IEC 和 CED ） JB 、ISO 和 SI11. 检查铸件中的白点、夹渣、缩孔等缺陷，宜选用A ） X 射线探伤法B ）磁粉探伤法C ）着色探伤法D ）超声波探伤 法12. 检查合金中组成相的显微硬度，宜选用 A ）洛氏硬度 B ）维氏硬度氏硬度 13. 下列选项中可以提高钢制零件强度但又不降低塑性的措施是A ）细晶强化B ）形变强化C ）固溶强化D ）淬 火强化A ）莱氏体B ）铁素体+珠光体C ）珠光体+渗碳体D ）珠光体15. 纯铁的磁性转变温度为21. 平面机构运动副中，齿轮啮合副和滑块导杆副A ）分别是咼副和低副B ）两者都是低副C ）两者都是咼副D ）分别是低副和咼副22. 设计齿轮箱体上盖时，其铸件外形一般采用23•设计传动轴与齿轮的键连接时，选取键截面尺寸的依据是A ）传递转矩的大小B ）传递功率的大小C ）齿轮的宽度24•与传动丝杠相比较，用于连接的普通螺纹的主要设计要求是A ）强度高B ）自锁性好C ）效率高 C ）布氏硬度D ）里14. 根据铁碳合金相图, T10钢室温下的平衡组织是A ）室温B ) 527C C ) 768CD ) 912C 16. 为使中碳钢零件的综合力学性能较好，淬火后应A ）低温回火B ）中温回火 化退火17. 为保证ZL104缸体的力学性能，应采用A ）扩散退火B ）去应力退火18. 制造船用螺旋桨的常用材料是 A ） 45钢 B ）铝黄铜19. 可以进行压力加工的材料是 A ）硬质合金 B ） ZL10120. 常用于制造汽车方向盘、仪表盘等的材料是 C ）高温回火C ）再结晶退火 C ） ZL109 C ） HT200D ）球 D ）固溶、时效 D ）耐蚀铸铁 A ）聚碳酸酯料B ) ABS 塑料C ）聚四氟乙烯D ）酚醛塑D ）传动轴直径D25．机械设计中，满足输入和输出的转动方向相同的一级传动装置是A）摩擦轮传动B）齿形带传动C）斜齿轮副传动D）蜗杆传动26．设计较短的轴支承时，满足两端支承固定，可选用的滚动轴承是A）圆锥滚子轴承和圆锥滚子轴承 B ）双列短圆柱轴承和推力球轴承C）角接触球轴承和调心球轴承D）滚针轴承和推力轴承27．设计销连接时，满足定位精度高和具有自锁能力的标准件是A）圆柱销B）安全销C）开口销D）圆锥销28．设计无级调速用的机械传动，其驱动源装置可选用A）发电机、风机B）伺服电机、多级电机C）异步电动机、汽轮机D）直流电动机、直线电机29．定量液压泵的理论排量决定于A）几何容积B）容积系数C）实际转速 D ）角速度30．机床液压系统中，通常采用液压缸差动连接来实现A ）工进运动B）快进运动C）匀速运动 D ）微量进给31．成批大量生产形状复杂、精度要求高的中小铸铝件的最合宜铸造工艺是A ）砂型铸造B）压力铸造C）离心铸造 D ）金属型铸造32．热裂及残余应力倾向最大的铸造合金是A ）可锻铸铁B）铝硅合金C）合金铸钢 D ）灰铸铁33．成本最低廉、使用最广泛的砂型铸造工艺是A）黏土砂湿型B）黏土砂干型C）自硬树脂砂型D）水玻璃砂型34．铸造合金的流动性主要取决于A）浇注温度-hB）浇注速度C）合金种类和成分D）充型压35．金属塑性成形时的变形量不宜超过A）断后伸长率 B ）断面收缩率C）硬化指数 D ）弹性极限变形量36．为了保证制件的形状和尺寸精度，以凸模为基准的工艺方法是A）落料B）冲孔C）修边 D ）切断37．把金属薄板制成圆筒形零件的成形效率最高的工艺方法是A）拉深B）胀形C）锻压 D ）挤压38．金属材料在拉伸试验达到最大载荷时的应力是A ）屈服强度B）抗拉强度C）断裂强度 D ）疲劳强度39．下列弧焊电源中，节能效果最为显着的是A）弧焊发电机B）弧焊整流器C）逆变弧焊机D）弧焊变压器40．工艺灵活、适应性强，可进行各种位置焊接和不同结构形状构件焊接的是A）焊条电弧焊B）氩弧焊C）埋弧焊D）电阻焊41．下列金属材料件中，宜采用氧气切割的是A）T8 B）不锈钢C）防锈铝合金D）中碳钢42．焊缝中含有较多的氢时，焊接接头容易产生A）热裂纹 B ）再热裂纹C）冷裂纹D）弧坑裂纹43. 车削外圆表面时，已知切削深度（背吃刀量）a p、进给量f和主偏角K,切削层面积等于A）a p X B）a p X>Sin K C）a p X>C OS K D）a p X/sin K44. 在车床上就地车削（或磨削）三爪卡盘的卡爪是为了A ）提高主轴回转精度B ）降低卡盘卡爪面的表面粗糙度C）提高装夹稳定性 D ）保证卡盘卡爪面与主轴回转轴线同轴45. 用极值法计算尺寸链，尺寸链封闭环的公差等于各组成环公差A ）最大值B ）最小值C ）平均值D ）之和46. 机群式布置的优点之一是A）零件周转次数少B）设备利用率高C）生产周期短D）加工效率高47. 下列材料能用电火花线切割加工的是A ）玻璃钢B ）钛板C ）酚醛塑料D ）氮化硅陶瓷48.高强度钢磷化处理后必须进行A）去氢处理B）低温处理C）去应力退火处理D）酸洗处理49. 为提高金属零件表面耐磨性，应采用的表面处理是A）发蓝B）涂漆C）镀铬 D ）镀锌50. 连杆经喷丸处理后可以提高A）疲劳强度B）表面拉应力C）塑性D）抗拉强度51. ISO14001 标准是A ）企业控制污染物排放的依据B ）企业建立、审核环境管理体系的依据C）企业建立职业健康安全管理体系的依据D ）企业控制产品环境性能的依据52. 机械工厂车间中“锰及其化合物”的职业危害主要来源于A）铸造B）热处理C）电弧焊接D）电镀53. 机械工厂常用的特种设备有：锅炉、起重机和A）电焊机、压力容器等C）电焊机、木工机床等54. 机械工厂大气污染物主要来源于A ）转炉、热处理炉、喷漆间等C）电弧炉、热处理炉、电弧焊机等55. 治理空压机噪声的常用方法是A ）阻尼减振B）设置隔声墙B ）电焊机、厂内机动车等D）压力容器、厂内机动车等B）炼焦炉、电弧焊机、电弧炉等D）平炉、电弧焊机、电弧炉等C）设置吸声板D）使用消声56．双手启动开关可以有效防止 57．下述生产条件下，宜实施看板管理的是A ）单件小批量生产B ）流水线生产试制车间 58．下列零 /部件中，必须采用定期维修方式的是A ）普通车床丝杠-螺母传动副B ）汽车轮胎C ）数控车床主轴箱D ）飞机起落架59．下列知识产权中，到期前可以申请续展的是A ）发明专利权B ）实用新型专利权D ）计算机程序着作权60．根据成本总额对业务量（生产量或销售量）总数的依存关系，企业的总成本可 划分为62．合同法的基本原则是A ） 平等、互惠、公平、合理、诚信和不损害公共利益B ） 平等、自愿、公平、诚信、守法和不损害公共利益C ） 平等、自愿、合理、诚信、守法和不损害公共利益D ） 公开、公平、互惠、诚信、守法和不损害公共利益63．用千分表测量轴颈的方法属于67．按图示要求测量垂直度误差，千分表显示的数值最大为，最小为，其垂直度误 芜曰差是A ）B ） 0.015C ）D ）68．轴类零件加工后 ,分析加工缺陷产生原因（质量影响因素）的统计技术方法是A ）脚部机械伤害B ）触电伤害部机械伤害C ）手掌机械伤害D ）头 C ）机群式布置的车间 D ）新产品C ）注册商标权 A ）生产成本、销售成本和管理成本C ）生产成本、制造费用和销售费用成本61．价值工程中的价值含义是A ）功能/成本B ）功能/价格 功能B ）可变成本和固定成本 D ）材料成本、工人工资和管理C ）价格/功能D ）成本/ A ）相对测量 B ）绝对测量态测量 64．可直接测出长度值的一组器具是A ）千分尺、百分表、气动量仪 仪C ）三坐标测量机、工具显微镜、线纹尺 测量机 65．工厂用的平板，衡量其平面的质量标准是 A ）平面度和平行度 C ）平面度和平面跳动66．图示游标卡尺的示值读数是A ） C ） C ）综合测量 D ）动B ）游标卡尺、千分表、万能测量 D ）高度游标尺、 平尺、三坐标B ）表面粗糙度和平面跳动D ）平面度和表面粗糙度B ）A ）波动图法B ）直方图法C ）散点图法D ）因 果图法 69．测量机械零件时，除应注意阿贝封闭原则和统一基准外，还应注意的问题是A ）温度和零件变形B ）效率和测量链C ）温度和效率D ）测量链和零件的变形70．加工一批零件的 尺寸时，工序能力指数是，其标准偏差应是A ）B ） 0.004C ）D ）71．数控机床闭环进给伺服系统与半闭环进给伺服系统的主要区别在于A ）执行单元B ）检测单元制单元72．影响开环数控机床定位精度的主要因素是 A ）刀具安装误差 C ）检测误差 73．普通数控铣床改造为数控加工中心，应加装A ）刀库和准停装置 C ）换刀装置和准停装置 74．数控机床中， C 轴回转所绕的直线轴代号为 A ） X 或 PB ） Z 或 WC ）C ）伺服单元D )控 B ) D ) B ) D ) 传动误差 主轴回转误差刀库和换刀装置机械手和换刀装置D )75．机械制造中，计算机辅助制造（ CAM ）的主要应用方面包括A ）B ）C ）D ） 76．数控机床中，主轴以 300r/min 顺时针方向旋转的程序段是A ） G96S300B ） M03S300 M04S300手工编程、刀具选择、 工件准备、程序编制、 加工编程、过程仿真、 工件准备、生产控制、 质量控制 质量控制 质量检测 质量控制C ) G96F300D ) 77．企业管理自动化的核心是A ）作业自动化B ）办公自动化78．编制数控机床加工程序时，程序代码 A ） m/min B ） mm/min C ）通讯自动化 S250的数值单位是 C ） mm/rD ）信息自动化D ） r/min 79．现代数控机床与外置设备之间的连接电路，最常用接口是 A ）RS-485 B ）DTR 80．下列功能中 ,属于 M 功能的是A ）直线插补和刀具直线位移 C ）换刀和程序结束 C ） RS-232 D ）USBB ）切削液开停和程序暂停D ） 加减速和准停二、简答题（每小题5分，共计40分，请将答案写在答题纸上）81 •图示轴类零件，补充标注形位公差：① 32h6圆柱面对两20js6圆柱面公共轴 线的圆跳动公差。
机密 启用前2014年11月机械工程师资格考试综合素质与技能（第一单元）(共120分）注意事项：第一单元包含单项选择题和简答题两种题型，全部为必答题。
考试时间为180分钟。
请用签字笔或钢笔将答案写在答题纸的相应位置。
一、单项选择题（1～80题，每小题1分，共计80分，请将答案写在答题纸上）1．以剖视图表示内、外螺纹的连接时，外螺纹的牙顶圆和内螺纹的牙底圆线型分别是A ）粗实线和虚线B ）粗实线和细实线C ）粗实线和点划线D ）细实线和粗实线2．在零件图中，角度数值的标注方向是A ）水平B ）垂直C ）垂直、水平均可D ）与尺寸线一致3．一般减速箱中，用键连接的齿轮孔与轴的常用配合为A ）H7P6B ）H8n7C ）H7h6D ）H9d94．普通圆柱螺旋压缩弹簧的外径φ36，内径φ30，在装配图上一般标注为A ）φ36×3B ）φ33×3C ）φ30×3D ）φ33×65．高精度机床主轴锥孔和顶尖圆锥面的表面粗糙度推荐值为A ）和B ）和C ）和D ）和6．孔公差带位于轴公差带之上时，轴与孔的装配关系是A ）间隙配合B ）过渡配合C ）过盈配合D ）以上三种配合均有可能7．φ600 -0.03的柱塞长150，圆柱度公差值可取为A ）0.05B ）0.03C ）0.02D ）0.018．曲轴主轴颈φ60h6，长80，其圆度及圆柱度推荐标注为A ）B ）C ）D ）9．装配图的技术要求应包括A ）基本件、标准件的外购件要求B ）热处理、调整和检验要求C ）装配、检验和使用要求D ）加工、调整和装配要求10．机械行业中，使用国家标准、国际标准和国际单位标准的代号分别为A ）GB 、ISO 和IEC B ）GB 、ISO 和SIC ）JB 、IEC 和CED ）JB 、ISO 和SI11． 检查铸件中的白点、夹渣、缩孔等缺陷，宜选用A ）X 射线探伤法B ）磁粉探伤法C ）着色探伤法D ）超声波探伤法12．检查合金中组成相的显微硬度，宜选用A）洛氏硬度B）维氏硬度C）布氏硬度D）里氏硬度13．下列选项中可以提高钢制零件强度但又不降低塑性的措施是A）细晶强化B）形变强化C）固溶强化D）淬火强化14．根据铁碳合金相图，T10钢室温下的平衡组织是A）莱氏体B）铁素体+珠光体C）珠光体+渗碳体D）珠光体15．纯铁的磁性转变温度为A）室温B）527℃C）768℃D）912℃16．为使中碳钢零件的综合力学性能较好，淬火后应A）低温回火B）中温回火C）高温回火D）球化退火17．为保证ZL104缸体的力学性能，应采用A）扩散退火B）去应力退火C）再结晶退火D）固溶、时效18．制造船用螺旋桨的常用材料是A）45钢B）铝黄铜C）ZL109 D）耐蚀铸铁19．可以进行压力加工的材料是A）硬质合金B）ZL101 C）HT200 D）10F 20．常用于制造汽车方向盘、仪表盘等的材料是A）聚碳酸酯B）ABS塑料C）聚四氟乙烯D）酚醛塑料21．平面机构运动副中,齿轮啮合副和滑块导杆副A）分别是高副和低副B）两者都是低副C）两者都是高副D）分别是低副和高副22．设计齿轮箱体上盖时，其铸件外形一般采用A）B）C）D）23．设计传动轴与齿轮的键连接时，选取键截面尺寸的依据是A）传递转矩的大小B）传递功率的大小C）齿轮的宽度D）传动轴直径24．与传动丝杠相比较，用于连接的普通螺纹的主要设计要求是A）强度高B）自锁性好C）效率高D）耐磨性好25．机械设计中，满足输入和输出的转动方向相同的一级传动装置是A）摩擦轮传动B）齿形带传动C）斜齿轮副传动D）蜗杆传动26．设计较短的轴支承时，满足两端支承固定，可选用的滚动轴承是A）圆锥滚子轴承和圆锥滚子轴承B）双列短圆柱轴承和推力球轴承C）角接触球轴承和调心球轴承D）滚针轴承和推力轴承27．设计销连接时，满足定位精度高和具有自锁能力的标准件是A）圆柱销B）安全销C）开口销D）圆锥销28．设计无级调速用的机械传动，其驱动源装置可选用A）发电机、风机B）伺服电机、多级电机C）异步电动机、汽轮机D）直流电动机、直线电机29．定量液压泵的理论排量决定于A）几何容积B）容积系数C）实际转速D）角速度30．机床液压系统中，通常采用液压缸差动连接来实现A）工进运动B）快进运动C）匀速运动D）微量进给31．成批大量生产形状复杂、精度要求高的中小铸铝件的最合宜铸造工艺是A）砂型铸造B）压力铸造C）离心铸造D）金属型铸造32．热裂及残余应力倾向最大的铸造合金是A）可锻铸铁B）铝硅合金C）合金铸钢D）灰铸铁33．成本最低廉、使用最广泛的砂型铸造工艺是A）黏土砂湿型B）黏土砂干型C）自硬树脂砂型D）水玻璃砂型34．铸造合金的流动性主要取决于A）浇注温度B）浇注速度C）合金种类和成分D）充型压力35．金属塑性成形时的变形量不宜超过A）断后伸长率B）断面收缩率C）硬化指数D）弹性极限变形量36．为了保证制件的形状和尺寸精度，以凸模为基准的工艺方法是A）落料B）冲孔C）修边D）切断37．把金属薄板制成圆筒形零件的成形效率最高的工艺方法是A）拉深B）胀形C）锻压D）挤压38．金属材料在拉伸试验达到最大载荷时的应力是A）屈服强度B）抗拉强度C）断裂强度D）疲劳强度39．下列弧焊电源中，节能效果最为显著的是A）弧焊发电机B）弧焊整流器C）逆变弧焊机D）弧焊变压器40．工艺灵活、适应性强，可进行各种位置焊接和不同结构形状构件焊接的是A）焊条电弧焊B）氩弧焊C）埋弧焊D）电阻焊41．下列金属材料件中，宜采用氧气切割的是A）T8 B）不锈钢C）防锈铝合金D）中碳钢42．焊缝中含有较多的氢时，焊接接头容易产生A）热裂纹B）再热裂纹C）冷裂纹D）弧坑裂纹43．车削外圆表面时，已知切削深度（背吃刀量）a p、进给量f和主偏角κr，切削层面积等于A）a p×f B）a p×f×sinκr C）a p×f×cosκr D）a p×f/sinκr44．在车床上就地车削（或磨削）三爪卡盘的卡爪是为了A）提高主轴回转精度B）降低卡盘卡爪面的表面粗糙度C）提高装夹稳定性D）保证卡盘卡爪面与主轴回转轴线同轴45．用极值法计算尺寸链，尺寸链封闭环的公差等于各组成环公差A）最大值B）最小值C）平均值D）之和46．机群式布置的优点之一是A）零件周转次数少B）设备利用率高C）生产周期短D）加工效率高47．下列材料能用电火花线切割加工的是A）玻璃钢B）钛板C）酚醛塑料D）氮化硅陶瓷48．高强度钢磷化处理后必须进行A）去氢处理B）低温处理C）去应力退火处理D）酸洗处理49．为提高金属零件表面耐磨性，应采用的表面处理是A）发蓝B）涂漆C）镀铬D）镀锌50．连杆经喷丸处理后可以提高A）疲劳强度B）表面拉应力C）塑性D）抗拉强度51．ISO14001标准是A）企业控制污染物排放的依据B）企业建立、审核环境管理体系的依据C）企业建立职业健康安全管理体系的依据D）企业控制产品环境性能的依据52．机械工厂车间中“锰及其化合物”的职业危害主要来源于A）铸造B）热处理C）电弧焊接D）电镀53．机械工厂常用的特种设备有：锅炉、起重机和A）电焊机、压力容器等B）电焊机、厂内机动车等C）电焊机、木工机床等D）压力容器、厂内机动车等54．机械工厂大气污染物主要来源于A）转炉、热处理炉、喷漆间等B）炼焦炉、电弧焊机、电弧炉等C）电弧炉、热处理炉、电弧焊机等D）平炉、电弧焊机、电弧炉等55．治理空压机噪声的常用方法是A）阻尼减振B）设置隔声墙C）设置吸声板D）使用消声器56．双手启动开关可以有效防止A）脚部机械伤害B）触电伤害C）手掌机械伤害D）头部机械伤害57．下述生产条件下，宜实施看板管理的是A）单件小批量生产B）流水线生产C）机群式布置的车间 D）新产品试制车间58．下列零/部件中，必须采用定期维修方式的是A）普通车床丝杠-螺母传动副B）汽车轮胎C）数控车床主轴箱D）飞机起落架59．下列知识产权中，到期前可以申请续展的是A）发明专利权B）实用新型专利权C）注册商标权D）计算机程序著作权60．根据成本总额对业务量（生产量或销售量）总数的依存关系，企业的总成本可划分为A）生产成本、销售成本和管理成本B）可变成本和固定成本C）生产成本、制造费用和销售费用D）材料成本、工人工资和管理成本61．价值工程中的价值含义是A）功能/成本B）功能/价格C）价格/功能D）成本/功能62．合同法的基本原则是A）平等、互惠、公平、合理、诚信和不损害公共利益B）平等、自愿、公平、诚信、守法和不损害公共利益C）平等、自愿、合理、诚信、守法和不损害公共利益D）公开、公平、互惠、诚信、守法和不损害公共利益63．用千分表测量轴颈的方法属于A）相对测量B）绝对测量C）综合测量D）动态测量64．可直接测出长度值的一组器具是A）千分尺、百分表、气动量仪B）游标卡尺、千分表、万能测量仪C）三坐标测量机、工具显微镜、线纹尺D）高度游标尺、平尺、三坐标测量机65．工厂用的平板，衡量其平面的质量标准是A）平面度和平行度B）表面粗糙度和平面跳动C）平面度和平面跳动D）平面度和表面粗糙度66．图示游标卡尺的示值读数是A）52.35 B）52.40C）52.45 D）52.5067．按图示要求测量垂直度误差，千分表显示的数值最大为0.02，最小为0.01，其垂直度误差是A）0.02 B）0.015 C）0.01 D）0.00568．轴类零件加工后,分析加工缺陷产生原因（质量影响因素）的统计技术方法是A）波动图法B）直方图法C）散点图法D）因果图法69．测量机械零件时，除应注意阿贝封闭原则和统一基准外，还应注意的问题是A）温度和零件变形B）效率和测量链C）温度和效率D）测量链和零件的变形70．加工一批零件的 500 -0.04尺寸时，工序能力指数是1.33，其标准偏差应是A）0.003 B）0.004 C）0.005 D）0.00671．数控机床闭环进给伺服系统与半闭环进给伺服系统的主要区别在于A）执行单元B）检测单元C）伺服单元D）控制单元72．影响开环数控机床定位精度的主要因素是A）刀具安装误差B）传动误差C）检测误差D）主轴回转误差73．普通数控铣床改造为数控加工中心，应加装A）刀库和准停装置B）刀库和换刀装置C）换刀装置和准停装置D）机械手和换刀装置74．数控机床中，C轴回转所绕的直线轴代号为A）X或P B）Z或W C）Y或R D）Y或Q75．机械制造中，计算机辅助制造（CAM）的主要应用方面包括A）手工编程、刀具选择、质量控制B）工件准备、程序编制、质量控制C）加工编程、过程仿真、质量检测D）工件准备、生产控制、质量控制76．数控机床中，主轴以300r/min顺时针方向旋转的程序段是A）G96S300 B）M03S300 C）G96F300 D）M04S30077．企业管理自动化的核心是A）作业自动化B）办公自动化C）通讯自动化D）信息自动化78．编制数控机床加工程序时，程序代码S250的数值单位是A）m/min B）mm/min C）mm/r D）r/min79．现代数控机床与外置设备之间的连接电路，最常用接口是A）RS-485 B）DTR C）RS-232 D）USB80．下列功能中,属于M功能的是A）直线插补和刀具直线位移B）切削液开停和程序暂停C）换刀和程序结束D）加减速和准停二、简答题（每小题5分，共计40分，请将答案写在答题纸上）81．图示轴类零件，补充标注形位公差：①φ32h6圆柱面对两φ20js6圆柱面公共轴线的圆跳动公差0.02。
2014同济大学机械设计真题回忆版
一、填空题
有四五道题吧，平键的表示方法、防松方法、万向轴联轴器、20Cr齿轮的加工方法、
二、选择题
忘了几道题了，有过盈连接、链传动斜齿轮直齿轮带传动锥齿轮的连接顺序、各种材料（45、Q235、HT200、合金钢）的应力集中系数、圆柱齿轮接触疲劳应力相等、带传动拉应力的循环特性、疲劳损伤累积损伤、
三、计算题
1、带传动
两个增速传动和减速传动
问：a,哪个圆周力大
b,哪个功率大
c,哪个寿命短
d,普通常规计算
2齿轮
给出两组齿轮齿数和中心距，许用接触疲劳强度，各种工作环境、材料、加工相同，给出一组齿轮的宽度
问：另一组齿轮宽度为多少时，两组齿轮承载能力相同？（即T）
3、螺纹连接
单个螺纹受变载荷工作拉力根据公式可以求解
问：a,最大工作拉力
b,选择适合的螺栓（表格中若干）
c,什么时候容器泄漏（残余预紧力）
4、机械零件强度
给出若干数据
问：a,画图
b,疲劳安全分区
c,判断零件破坏方式
d,许用疲劳强度
5、传动方向问题
蜗杆蜗轮和锥齿轮
6、轴承
两个斜齿轮，各种常规问题
7、设计题
水库闸门，提升10米，设计方案
四、动滑轮装置设计
给出部分数据
五、轴系改错+画图。
---○---○------○---○---………… 评卷密封线 ……………… 密封线内不要答题, 密封线外不准填写考生信息, 违者考试成绩按0分处理 ……………… 评卷密封中南大学考试参考答案2 填空题(本题20分, 每小题2分)3 1两构件通过_____点_____或___线_______接触组成的运动副称为高副, 通过_____面接触_____组成的运动副称为低副。
4 曲柄摇杆机构的行程速比系数K 值越大, 机构的_急回____特性越显著。
5 凸轮机构中, 凸轮基圆半径愈___大_______, 压力角愈__小_______, 机构传动性能愈好。
6 软齿面闭式齿轮传动最易发生 疲劳接触点蚀 而失效,故常按____接触强度_进行设计, 然后验算轮齿的 弯曲强度 。
7 平面四杆机构有三种基本形式, 即: _曲柄摇杆_________机构, _____双曲柄_____机构和____双摇杆______。
8 链传动的___平均____速比是不变的, 而___瞬时_______速比是变化的。
9 等速运动凸轮在速度换接处从动件将产生___刚性_______冲击, 引起机构强烈的振动。
10 按轴的受载情况分, 同时传递转矩和承受弯矩的轴是___转轴_______, 只承受弯矩不传递转矩的轴是_心轴_________, 只传递转矩不承受弯矩或承受弯矩很小的轴是_____传动轴_____。
3.带传动是借助带和带轮间的（B）来传递动力和运动的。
4.. Ａ.啮合；Ｂ.磨擦；Ｃ.粘接。
5.图示铰链四杆机构是（B）。
... Ａ.曲柄摇杆机构；Ｂ.双曲柄机构；Ｃ.双摇杆机构。
4.一对渐开线直齿圆柱齿轮正确啮合的条件是（D）。
Ａ.两齿轮的模数和齿距分别相等. Ｂ.两齿轮的齿侧间隙为零；Ｃ.两齿轮的齿厚和齿槽宽分别相等；Ｄ.两齿轮的模数和压力角分别相等。
5.渐开线的形状取决于（B）直径。
. Ａ.节圆；Ｂ.基圆；Ｃ.分度圆；Ｄ.齿顶圆。
2014年全国一建《机电实务》真题试卷一、单项选择题（共20题，每题1分。
每题的备选项中，只有一个最符合题意）1. 电站锅炉炉墙上型钢制作的刚性梁通常采用（）制成。
A．工字钢B．T型钢C．角钢D．槽钢2. 异步电动机与同步电动机相比，其缺点是（）。
A．结构较复杂B．功率因数低C．价格较贵D．启动麻烦3. 下列测量点中，不属于管线定位主点的是（）。
A．中点B．起点C．终点D．转折点4. 广泛应用于碳钢和低合金钢焊接的保护气体，成本较低的是（）。
A．氩气B．氦气C．二氧化碳D．氩气和二氧化碳的混合气体5. 设备安装精度控制中，采用修配法对补偿件进行补充加工的目的是（）。
A．解决设计存在的问题B．抵消过大的安装积累误差C．修补制造的加工缺陷D．补偿零部件的装配偏差6. 下列措施中，能预防由雷击造成输电路线停电的措施是（）。
A．减少绝缘子串的片数B．采用高阻抗接地C．增加杆塔的接地电阻D．装设自动重合闸装置7. 关于大型金属储罐内挂脚手架正装法施工的要求，正确的是（）。
A．一台储罐施工宜用2至3层脚手架B．在储罐壁板内侧挂设移动脚手架C．脚手架随罐壁板升高逐层搭设D．储罐的脚手架从上到下交替使用8. 大型汽轮发电机组轴系对轮中心找正时，应以（）为基准。
A．低压转子B．中压转子C．高压转子D．电机转子9. 可燃气体检测器的安装位置根据所测气体的（）确定。
A．数量B．流量C．体积D．密度10. 导热性及温差急变性好，并易于机械加工的衬里材料是（）。
A．耐酸陶瓷板B．不透性石墨板C．辉绿岩板D．膨胀珍珠岩板11. 下列绝热材料中，宜做保冷绝热又能防火的绝热材料是（）。
A．岩棉B．矿渣棉C．玻璃棉D．泡沫玻璃12. 通常情况下，耐火浇注料搅拌均匀后应在（）内完成浇注。
A．30min B．45minC．60min D．90min13. 关于建筑管道系统试验的说法，正确的是（）。
A．采用气压试验时，应编制专项方案，并经监理批准B．室外排水管网应按系统进行整体试验C．首层两处室内消火栓试射，检验两股充实水柱同时喷射到达最远点的能力D．当设计未注明试验压力时，应按类似工程经验数据进行压力试验14. 用于室内排水的立管与排出管端部的连接应采用（）。
2014年金为公司机械面长考试题姓名：得分：一、选择题（30分）1、孔的尺寸与相配合的轴的尺寸代数差为负值时，称（ A ）.A、过盈配合B、间隙配合C、接触配合D、过渡配合2、1m水柱等于（ A ）Pa。
A、9810B、1500C、18000D、490003、低压压缩空气系统的压力为（）MPa。
A、0.7B、1.6C、2.5D、4.04、关于水轮机的比转速(几何相似的水轮机，当工作水头为1m，输出功率为1kW时的转速)，说法正确的是（ A ）。
A、比转速高能量特性好；B、比转速高能量特性差；C、比转速高气蚀性能好；D、比转速高气蚀性能差；5、水轮机额定出力是在（ B ）下水轮机主轴输出功率。
A、最大水头、最大流量、额定转速B、设计水头、设计流量、额定转速C、设计水头、最大流量、额定转速D、最小水头、设计流量、额定转速6、水轮机转轮静平衡试验的目的是（ B ）。
A、检查转轮有无裂纹B、检查转轮偏重是否超过允许值C、检查转轮连接是否松动D、检查转轮气蚀磨损情况。
7、（ B ）是水轮机调速器调节的主要任务。
A、电压调节B、频率调节C、水头调节D、流量调节8、圆锥销的规格是以（ B ）来表示的。
A、大头直径和长度B、小头直径和长度C、中间直径和长度D、斜度和长度9、轴流转桨式水轮机叶片密封装置的主要作用是：（ A ）。
A、对内防油外漏，对外防水渗入：B、对内防水外漏，对外防油渗入：C、对内防油外漏，对外防杂质进入：D、对内防水外漏，对外防水渗入。
10、橡胶导轴承采用( D )润滑。
A、透平油B、润滑油C、润滑脂D、水11、用于吊装设备的带子绳（千斤绳）的安全系数是（ D ）。
A、4B、5C、6D、1012、当机组轴线与其旋转中心线重合时，主轴在旋转过程中将（ C ）。
A、产生摆度B、振动C、不产生摆度D、不振动13、分块式导轴承在轴瓦修刮时，检查接触面积能否达到85%,接触点能否达到（ C ）个每平方厘米。
A、2～3B、2～6C、3～6D、2～514、在对部件进行调整时，应尽量减少加垫层数，加垫层数一般不宜超过（ A ）层。
调整用的楔子板尺寸一般其接触面受力不大于（ C ）MPa。
A、2B、3C、30D、2015、割切盘根时其内径应较管口内径稍（ A ）。
盘口搭接的斜口不应大于（ D ）度。
A、大B、小C、30D、4516、用钢丝绳编结吊索时，插接长度约为钢丝绳直径的（C）至（D）倍。
A、10B、12C、20D、2417、使用链条葫芦作业时，根据起重量，合理地使用拉链人数是很重要的，一般起重量为5～8吨的，可用（B）人拉链。
A、1B、2C、3D、418、施焊前对焊件的预热目的是（ C ），采用分段退焊法可以（B）。
A、消除应力B、减小变形C、降低冷却速度D、减少内应力19、下列各项中属于基孔制的尺寸是（ A ）。
A、3087H fφ B、3046φEmC、3075φPhD、3087φFh20、孔的尺寸ф40+0。
005，轴的尺寸为4016501100φ。
--，其配合最小间隙为（ A ），最大间隙为（ D ）。
A、0.115B、0.160C、0.165D、0.17021、“O”形密封圈的压缩率在（ C ）时具有良好的密封性能。
A、2%～3%B、4%～5%C、5%～7%D、6%～8%22、用水平梁，第一次读数后，一起调转180度再次读数，用两次读数的平均值，可消除（ C ）。
A、水平梁的误差B、水平仪的误差C、水平梁和水平仪的误差D、水平梁摆放处的误差23、一般起重作业钢丝绳（交捻），其极限报废断丝数是其总丝数的（ C ）。
A、20%B、15%C、10%D、5%24、某一行灯灯泡额定电压为36V、功率为110W，其电流约为（ C ）A、1AB、2AC、3AD、4A25、设备容器进行煤油渗漏试验，至少要保持（ D ）h，无渗漏现象。
A、1B、2C、3D、426、设备及其连接件进行严密性耐压试验，要求试验压力及试压时间分别为（ A ），设备应无渗漏现象。
A、1.25倍，30minB、1.5倍，20minC、1.25倍，10minD、1.5倍，30min27、受油器操作油管应参加盘车检查，其摆度值不大于（B ）。
A、0.05 mmB、0.10 mmC、0.15 mmD、0.20 mm28、设备组合面把合后,应用0.05mm的塞尺检查,不能通过。
允许局部间隙用0.10 mm的塞尺检查,深度不应超过组合面宽度的（A ）,总长不应超过周长的（B ）。
A、1/3B、20%C、1/4D、30%27、定子铁心组合后其内径圆度，各实测半径与设计半径之差不超过发电机空气间隙的（ A ）。
A、±4%B、±10%C、±15%D、±20%28、起重设备作动载试验，是以主起升机构起吊（ B ）倍额定负荷进行。
A、1.0B、1.1C、1.2D、1.2529、闸门水封允许漏水量按照一般使用要求，闸门在全闭状态下，橡胶止水的漏水量不应超过（ D ）。
A、1 m3/s•mB、0.5 m3/s•mC、0.3 m3/s•mD、0.1 m3/s•m30、深井泵检修后运行中发生剧烈振动可能的原因有轴向间隙过小、（ A ）和传动轴和传动中心线不重合。
A、橡胶轴承磨损过大、传动轴弯曲B、传动轴弯曲C、橡胶轴承磨损过大D、套管有问题二、填空题（10分，每空1分）1、对于液体磨擦，滑动轴承，承载油膜能否形成，直接取决于油的粘度，一般重载低速，用（高粘度）润滑油；轻载高速用（低粘度）油。
2、部件拆卸前，应仔细检查核对各部件的（配合记录）、（编排方位），并作好记录。
3、脚手架搭好后，必须进行（验收合格）后，方可使用。
脚手架一般允许载荷，每平方米不大（270）kg。
4、调速环不检修，二台主接力器吊出检修装复后，开关导叶时调速环上跳的原因有：接力器装复后的（不水平度）较大；二台接力器不同时动作或者运动（速度）不一致。
5、立式机组轴线处理的方法有：刮削推力头与镜板之间的（绝缘垫）、刮削或处理推力头（底面）或处理法兰接合面。
三、判断题（10分）1、焊接应力和焊接变形在焊接时必然要产生，不可以避免。
√2、操作油管的摆度，对固定瓦结构，一般不大于0.20mm，对浮动瓦结构，一般不大于0.25mm。
×3、空载扰动试验所选出的调节参数主要是满足机组空载运行的稳定性。
√4、在机组检修工作中，对转子圆度的测量工作主要目的在于检查转子圆度有无变化。
√5、水轮机静平衡试验的目的是将转轮的不平衡重量消除。
√6、因空气间隙不均匀而造成机组振动属机械原因。
×7、材料在弹性变形阶段，其应力和应变成正比例关系（即符合胡克定律），其比例系数称为弹性模量。
√8、轴流转桨式水轮机转轮体内的油压是受油器以下的油柱高度和转轮旋转产生的离心力两种因素造成。
×9、容积损失主要是指水轮机转轮的流量泄漏损失。
√10、转子制动环安装时，接头部位错台按旋转方向后一块不得高于前面一块。
√四、计算题（20分）1、大轴法兰联接螺栓有效工作长度为500mm，要求拧紧时工作应力为100MPa，材料弹性模量为2.1×105MPa；螺栓有效直径80 mm，共16个；求：（1）螺栓拉伸长值为多少？（2）螺栓全部拧紧后，总拉力为多少？解：(1) Δl＝σ×L/E=100×500/2.1×105 =0.24 mm(2) F=σ(Ф2×π/4)×16=100×(80×80×3.14/4)×16=8038400 N =8038.4KN答：（1）螺栓拉伸长值为0.24 mm；（2）螺栓全部拧紧后，总拉力为8038.4 KN。
2、机组在某一工况下运行时，测得转轮进口水压力为1.02MPa，转轮出口水压力为0.02MPa，流量为110m3/s，发电机出力为98MW，发电机效率98％；水流动能忽略不计。
求：（1）水轮机出力为少？（2）水轮机效率为多少？解：(1)、N水=N发÷η发=98÷0.98=100 MW(2)、水压差为P=1.02-0.02=1.0 MPa水轮机效率:η水=N水÷(PQ)= 100÷(1×110)=0.91=91 %如果化成水轮机净水头102 m，然后套用水轮机基本方程也一样,即η水=100000/(9.81×102×110)=0.91=91 %答：（1）水轮机出力为100 MW；（2）水轮机效率为91％。
3、某悬吊式机组盘车四点对称法测量轴线各处摆度，对应的盘车点编号分别为 1#、2#、3#、4#盘车点，其水导测量摆度分别为：0.11、0.12、-0.12、-0.13，而上导测量摆度分别相应为：0.01、0.02、-0.02、-0.03，求最大净全摆度及最大单边净摆度值的大小与方位？解：1#-3#方位净全摆度 (0.11-0.01)-[-0.12-（-0.02)]= 0.22#-4#方位净全摆度 (0.12-0.02)-[-0.13-（-0.3)]=0.228.02.022=⨯=δ mme=δ/2=0.14 mm方位1#-2# 45°处。
答：最大净全摆度: 0.28 mm。
最大单边净摆度值：0.14 mm。
方位；1#-2#间 45°处。
4、右图所示：起吊的重物为1000kg，（不计滑轮的摩擦阻力）求滑轮的最小受力是多少？解：拉力T＝1000 kg滑轮最小受力：P ＝ 1000＋1000 ＝ 2000 kg答：滑轮的最小受力为 2000 kg 五、问答题（30分）1、什么是立式机组的轴线，立式机组轴线调整的内容是什么？答：机组的轴线是指机组旋转轴的几何中心线。
立式机组的轴线，则是由顶轴（或励磁机轴）、发电机主轴（或转子支架中心体加中间轴）及水轮机主轴等各轴几何中心连线组成的。
轴线调整的工作内容包括：1、轴线测量：检查机组轴线在几个典型部位的摆度现状，看是否超过规程规定标准，并为轴线处理提供依据。
2、轴线处理：根据实测的机组轴线数据经计算、分析后将需要解决的问题相应处理，使主轴摆度限定在允许范围内；3、轴线调整：将处理合格的轴线，经移轴和镜板水平调整，使机组旋转中心线与机组中心线重合，同时调整各块推力瓦的受力，使其受力均衡，并将各导轴承调成同心，即与机组旋转中心线相吻合。
2、试述电站解体检修导管直缸式接力器步骤有哪些？答：1、下闸门，流道排水。
2、支撑固定调速环。
3、用行车（条件许可也可以用葫芦和软吊绳）固定接力器。
4、松开接力器与调速环连接螺母及底座固定螺栓。
5、吊出接力器并平放在枕木上，打开前端盖。
6、根据接力器操作力大小，采用通0.6 ～ 0.8 Mpa压缩空气或人力将活塞拉出缸外。
