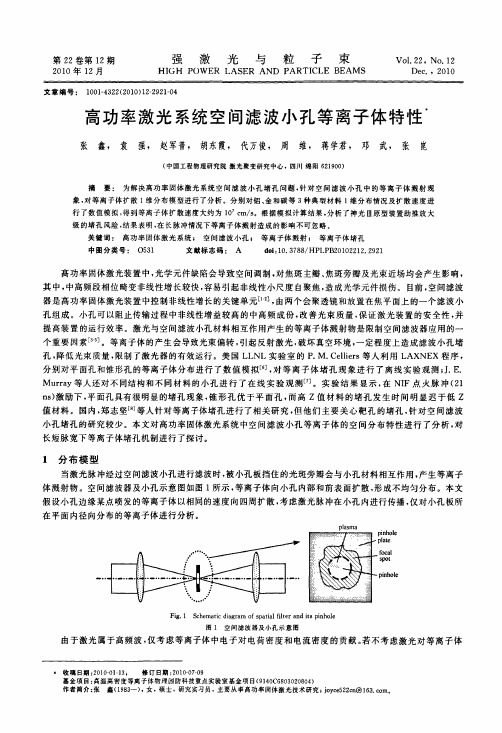

第22卷第12期2010年12月强激光与粒子束H1G H P O W ER L A S E R A N D PA R TI C I。
E B EA M SV01．22，N o．12D ec．，2010文章编号：100卜4322(2010)12—2921—04高功率激光系统空间滤波小孑L等离子体特性’张鑫，袁强，赵军普，胡东霞，代万俊，周维，蒋学君，邓武，张篦(中国工程物理研究院激光聚变研究中心，四川绵阳621900)摘要：为解决高功率固体激光系统空间滤波小孑L堵孔问题，针对空间滤波zl,：E中的等离子体溅射现象，对等离子体扩散1维分布模型进行了分析。
分别对铝、金和碳等3种典型材料l维分布情况及扩散速度进行了数值模拟，得到等离子体扩散速度大约为107cm／s。
根据模拟计算结果，分析了神光Ⅲ原型装置助推放大级的堵孔风险，结果表明，在长脉冲情况下等离子体溅射造成的影响不可忽略。
关键词：高功率固体激光系统；空间滤波小孔；等离子体溅射；等离子体堵孔中图分类号：0531文献标志码：A doi：10．3788／H PI，PB20102212．2921高功率固体激光装置中，光学元件缺陷会导致空间调制，对焦斑主瓣、焦斑旁瓣及光束近场均会产生影响，其中，中高频段相位畸变非线性增长较快，容易引起非线性小尺度自聚焦，造成光学元件损伤。
目前，空间滤波器是高功率固体激光装置中控制非线性增长的关键单元[1。
2]，由两个会聚透镜和放置在焦平面上的一个滤波小孔组成。
小孔可以阻止传输过程中非线性增益较高的中高频成份，改善光柬质量，保证激光装置的安全性，并提高装置的运行效率。
激光与空间滤波小孔材料相互作用产生的等离子体溅射物是限制空间滤波器应用的一个重要因素[3’5]。
等离子体的产生会导致光束偏转，引起反射激光，破坏真空环境，一定程度上造成滤波小孔堵孔，降低光束质量，限制了激光器的有效运行。
美国L I。
N I。
实验室的P．M．C e l l i er s等人利用L A X N E X程序，分别对平面孔和锥形孔的等离子体分布进行了数值模拟[6]，对等离子体堵孑L现象进行了离线实验观测；J．E．M ur ray等人还对不同结构和不同材料的小孔进行了在线实验观测[7]。
