科技资讯科技资讯S I N &T NOLOGY I NFORM TI ON 2008N O.18SCI EN CE &TECHN OLOG Y I NFOR M A TI O N 建筑科学随着我国经济建设的不断发展,各类居住小区大量出现,使建筑给排水技术得到了迅猛发展。
然而,随着给排水工程的增多,也出现了一些需要注意的问题,如果处理不好,会给户主带来很多不必要的麻烦。
根据笔者从事本行业多年的实践经验,现就建筑给排水工程的安装施工和施工过程中应注意的问题作一些探讨,希望能给广大工程技术人员一些启示。
1给排水工程如何施工给排水安装施工步骤很重要,不容忽视,一般安装程序如下:熟悉图纸和有关技术资料→施工测量放线→沟槽开挖及管沟砌筑→配合土建预留孔洞及预埋铁件→管件加工制作→支架制作及安装→管道预制及组成→管道敷设安装→管道与设备连接→自控仪表及其管道安装→试压及清(吹)洗→防腐和保温→调试和试运转→竣工验收。
1.1给水设备的安装室内给水系统是由下列各部分组成:引入管、水表节点、供水设备(水泵)、水平主干管、立管、分支管及阀门部件。
水泵房内的水泵、阀门等是用水枢纽,良好的安装质量,将能使工程的供水系统运作更可靠,人身及设备的安全使用寿命也更有保障,故对其安装提出如下要求:①设备安装前应对其有关资料和文件合格证进行核对检查。
②设备不应有缺件、损坏和锈蚀,而转动部分应灵活无阻滞、卡住现象和异常声音。
③对设备机组的安装是根据已经确定的水泵机组型号、机组的台数和机组的长度尺寸合理地规划其在水泵房中的安装位置和纵横排列形式,机组布置应使管线最短,弯头最少,管路便于连接和留有一定的走道和空间,以便于管理、操作和维修。
④引放管与其他管道应保持一定的距离,如与室内污水排出管平行敷设,其外壁水平间距不小于1.0m,如与电缆平行敷设,其间距小于0.75m 。
1.2给水管道的安装①管道安装之前需复测管道地沟,支架是否符合管道安装的标高、坡度和坡向。

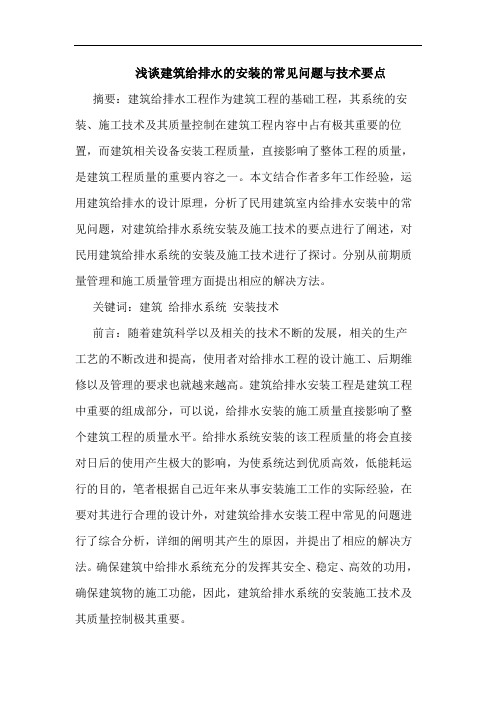

浅谈建筑给排水的安装的常见问题与技术要点摘要：建筑给排水工程作为建筑工程的基础工程，其系统的安装、施工技术及其质量控制在建筑工程内容中占有极其重要的位置，而建筑相关设备安装工程质量，直接影响了整体工程的质量，是建筑工程质量的重要内容之一。
本文结合作者多年工作经验，运用建筑给排水的设计原理，分析了民用建筑室内给排水安装中的常见问题，对建筑给排水系统安装及施工技术的要点进行了阐述，对民用建筑给排水系统的安装及施工技术进行了探讨。
分别从前期质量管理和施工质量管理方面提出相应的解决方法。
关键词：建筑给排水系统安装技术前言：随着建筑科学以及相关的技术不断的发展，相关的生产工艺的不断改进和提高，使用者对给排水工程的设计施工、后期维修以及管理的要求也就越来越高。
建筑给排水安装工程是建筑工程中重要的组成部分，可以说，给排水安装的施工质量直接影响了整个建筑工程的质量水平。
给排水系统安装的该工程质量的将会直接对日后的使用产生极大的影响，为使系统达到优质高效，低能耗运行的目的，笔者根据自己近年来从事安装施工工作的实际经验，在要对其进行合理的设计外，对建筑给排水安装工程中常见的问题进行了综合分析，详细的阐明其产生的原因，并提出了相应的解决方法。
确保建筑中给排水系统充分的发挥其安全、稳定、高效的功用，确保建筑物的施工功能，因此，建筑给排水系统的安装施工技术及其质量控制极其重要。
1.给排水安装的常见技术问题在一些情况下，相关单位的设计施工以及管理水平没有跟上时代前进的步伐，满足建筑给排水的相关施工要求，出现了使用不久就出现排水不畅通，管线渗漏甚至设备不能正常使用现象，总结说来，主要有以下几个问题：安装施工的质量不高，工艺粗糙，导致管线连接处掺水，设备安装尺寸不精确造成的噪音过大等情况。
相关建材质量要求不严，造成相关管线开裂甚至渗漏，门阀关闭不严的情况；相关设计不合理，造成阀门数量不足，泵房内未考虑排水的情况；2.应对时所应注意的技术要点首先，是管理统筹方面的技术要点：施工图纸的会审是施工准备阶段的重要技术工作，是建筑工程建设的基本要求，目的是避免施工图纸出现差错，作用是确保工程质量和施工顺利进行，降低建设生产成本。

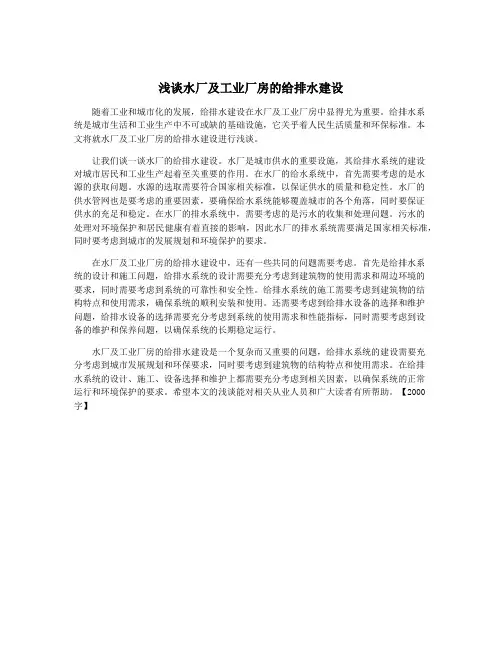

浅谈水厂及工业厂房的给排水建设随着工业和城市化的发展，给排水建设在水厂及工业厂房中显得尤为重要。
给排水系统是城市生活和工业生产中不可或缺的基础设施，它关乎着人民生活质量和环保标准。
本文将就水厂及工业厂房的给排水建设进行浅谈。
让我们谈一谈水厂的给排水建设。
水厂是城市供水的重要设施，其给排水系统的建设对城市居民和工业生产起着至关重要的作用。
在水厂的给水系统中，首先需要考虑的是水源的获取问题。
水源的选取需要符合国家相关标准，以保证供水的质量和稳定性。
水厂的供水管网也是要考虑的重要因素，要确保给水系统能够覆盖城市的各个角落，同时要保证供水的充足和稳定。
在水厂的排水系统中，需要考虑的是污水的收集和处理问题。
污水的处理对环境保护和居民健康有着直接的影响，因此水厂的排水系统需要满足国家相关标准，同时要考虑到城市的发展规划和环境保护的要求。
在水厂及工业厂房的给排水建设中，还有一些共同的问题需要考虑。
首先是给排水系统的设计和施工问题，给排水系统的设计需要充分考虑到建筑物的使用需求和周边环境的要求，同时需要考虑到系统的可靠性和安全性。
给排水系统的施工需要考虑到建筑物的结构特点和使用需求，确保系统的顺利安装和使用。
还需要考虑到给排水设备的选择和维护问题，给排水设备的选择需要充分考虑到系统的使用需求和性能指标，同时需要考虑到设备的维护和保养问题，以确保系统的长期稳定运行。
水厂及工业厂房的给排水建设是一个复杂而又重要的问题，给排水系统的建设需要充分考虑到城市发展规划和环保要求，同时要考虑到建筑物的结构特点和使用需求。
在给排水系统的设计、施工、设备选择和维护上都需要充分考虑到相关因素，以确保系统的正常运行和环境保护的要求。
希望本文的浅谈能对相关从业人员和广大读者有所帮助。
【2000字】。

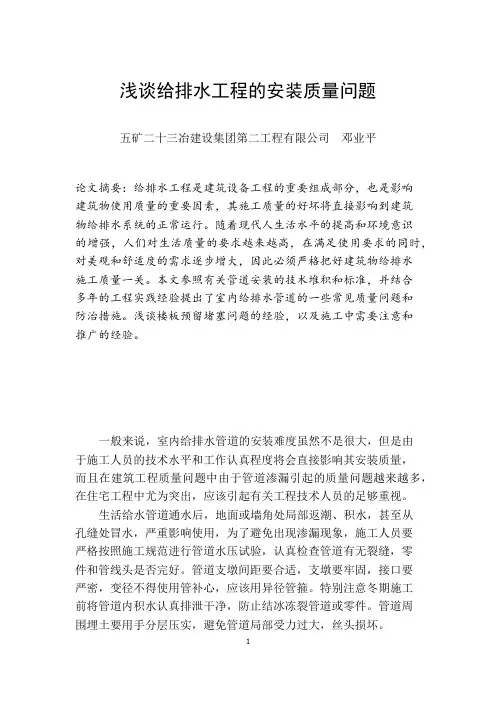

浅谈给排水工程的安装质量问题五矿二十三冶建设集团第二工程有限公司邓业平论文摘要：给排水工程是建筑设备工程的重要组成部分，也是影响建筑物使用质量的重要因素，其施工质量的好坏将直接影响到建筑物给排水系统的正常运行。
随着现代人生活水平的提高和环境意识的增强，人们对生活质量的要求越来越高，在满足使用要求的同时，对美观和舒适度的需求逐步增大，因此必须严格把好建筑物给排水施工质量一关。
本文参照有关管道安装的技术堆积和标准，并结合多年的工程实践经验提出了室内给排水管道的一些常见质量问题和防治措施。
浅谈楼板预留堵塞问题的经验，以及施工中需要注意和推广的经验。
一般来说，室内给排水管道的安装难度虽然不是很大，但是由于施工人员的技术水平和工作认真程度将会直接影响其安装质量，而且在建筑工程质量问题中由于管道渗漏引起的质量问题越来越多，在住宅工程中尤为突出，应该引起有关工程技术人员的足够重视。
生活给水管道通水后，地面或墙角处局部返潮、积水，甚至从孔缝处冒水，严重影响使用，为了避免出现渗漏现象，施工人员要严格按照施工规范进行管道水压试验，认真检查管道有无裂缝，零件和管线头是否完好。
管道支墩间距要合适，支墩要牢固，接口要严密，变径不得使用管补心，应该用异径管箍。
特别注意冬期施工前将管道内积水认真排泄干净，防止结冰冻裂管道或零件。
管道周围埋土要用手分层压实，避免管道局部受力过大，丝头损坏。
生活排水的堵塞和卫生器具排水不通畅，给生活造成了很大的不便，这就要求施工人员在管道安装时认真疏通管道内杂物，保持管道安装坡度均匀，不得有倒坡。
生活排水管道标准坡度应符合规定，当生活排水管管径为50mm，75mm，100m时，其标准坡度分别为0.035、0.025、0.020、0.010。
管道安装好后要及时堵死封来管道的甩口，防止杂物掉进管道内。
主管检查口和平面清扫口的安装位置应便于维修操作。
安装卫生器具前认真检查原甩口，并掏出管内杂物，对卫生器具的安装尺寸要进一步地了解，合理使用零件。
浅谈给排水系统的设备及安装土木应08（2）吴宜军 2008540797摘要：近几年随着经济的发展，群众生活水平的提高，房屋楼层的增高，房屋复杂性的增大，给排水设备发展的多样性，施工的不规范，导致给排水系统的管道及其它设备更加的容易出现各种工程问题，所以，研究建筑给排水的设备及其安装显得尤为重要。
本文对给排水系统的设备及其安装进行了简要的阐述，以供同行在施工中参考。
关键词：给排水系统；设备管道；管道施工一、给水系统设备给水系统的任务是将市政给水管网或自备水源的水，在满足用户对水质、水量、水压的要求下，输送到室内各用水点。
给水系统按用途可分成生活给水系统、生产给水系统及消防给水系统。
各给水系统可以单独设置也可以采用合理的共用系统。
1、给水系统的组成给水系统由引入管（进户管）、水表节点、管道系统（干管、立管、支管）、给水附件（阀门、水表、配水龙头）等组成。
当室外管网水压不足时，还需要设置加压贮水设备（水泵、水箱、贮水池、气压给水装置等），房屋给水系统图（如附图一）。
2、给水方式及特点（1）直接给水方式直接给水方式是室内给水管网直接与外部给水管网连接，利用外网水压供水。
适用于外网水压、水量能经常满足用水要求，室内给水无特殊要求的单层和多层建筑。
这种给水方式的特点是供水较可靠，系统简单，投资省，安装、维护简单，可以充分利用外网水压，节省能量。
（2）单设水箱供水方式单设水箱的供水方式是室内管网与外网直接连接，利用外网压力供水，同时设置高位水箱调节流量和压力。
适用于外网水压周期性不足，室内要求水压稳定，允许设置高位水箱的建筑。
这种方式供水较可靠，系统较简单，投资较省，安装、维护较简单，可充分利用外网水压，节省能量。
（3）设贮水池、水泵的给水方式贮水池、水泵的给水方式是室外管网供水至贮水池，由水泵将贮水池中水抽升至室内管网各用水点。
适用于外网的水量满足室内的要求，而水压大部分时间不足的建筑。
这种供水方式安全可靠，不设高位水箱，不增加建筑结构荷载。
但是外网的水压没有充分被利用。
（4）设水泵、水箱的给水方式水泵、水箱的给水方式是水泵自贮水池抽水加压，利用高位水箱调节流量，在外网水压高时也可以直接供水。
适用于外网水压经常或间断不足，允许设置高位水箱的建筑。
设置的水箱贮备一定水量，停水停电时可以延时供水，供水可靠，可以充分利用外网水压，节省能量。
安装、维护较麻烦，投资较大；有水泵振动和噪声干扰；需设高位水箱，增加结构荷载。
（5）竖向分区给水方式对于层数较多的建筑物，当室外给水管网水压不能满足室内用水时，可将其竖向分区。
各区采用的给水方式有：1）低区直接给水、低区设贮水池、水泵、水箱的供水方式这种供水方式是低区与外网直连，利用外网水压直接供水，低区利用水泵提升，水箱调节流量。
适用于外网水压经常不足且不允许直接抽水，允许设置高位水箱的建筑。
安装维护较麻烦，投资较大，有水泵振动、噪声干扰。
2）分区并联给水方式分区设置水箱和水泵，水泵集中布置（一般设在地下室内）。
适用于允许分区设置水箱的各类高层建筑，管材耗用较多，水泵型号较多，投资较高，水箱占用建筑上层使用面积。
水泵宜采用相同型号不同级数的多级水泵，在可能条件下，低区应利用外网水压直接供水。
3）并联直接给水方式分区设置变速水泵或多台并联水泵，从贮水池中抽水。
根据用水的水量或水压，调节水泵转速或运行台数。
适用于各种类型的高层建筑。
这种给水方式供水较可靠，设备布置集中，便于维护管理，不占用建筑上层使用面积，能量消耗较少。
水泵型号、数量较多，投资较高，需设置水泵控制调节装置。
4）气压水罐并联给水方式各区均采用水泵自贮水池抽水加压，利用气压水罐调节水压和控制水泵运行。
适用于不宜设置高位水箱的建筑。
气压水罐给水方式的优点是水质卫生条件好，给水压力可以在一定范围内调节。
5）分区串联给水方式分区设置水箱和水泵，水泵分散布置，自下区水箱抽水供上区使用。
适用于允许分区设置水箱和水泵的高层建筑。
这种给水方式的总管线较短，投资较省，能量消耗较小。
3、给水管网的布置方式给水系统按给水管网的敷设方式不同，可以布置成下行上给式、上行下给式和环状供水式三种管网方式。
4、给水设备设置建筑给水设备包括水泵、水箱、贮水池、气压给水装置等。
（1）水泵水泵是提升液体的通用的机械设备。
在建筑给水系统中一般采用离心泵。
室外给水管网允许直接吸水时，水泵直接从室外管网吸水，此时吸水管上装阀门、止回阀和压力表，并应绕水泵设置装有阀门的旁通管。
水泵吸水时，室外管网的压力不低于0.1Mpa （从地面算起）。
每台水泵的出水管上应装设止回阀、阀门和压力表。
并应设防水锤措施，如气囊式水锤消除器、缓闭止回阀等。
建筑物内的水泵应设置减振措施。
（2）水箱水箱用于贮水和稳定水压。
水箱的容积包括有效容积（生活调节容积、消防贮备水量、事故贮备水量）和无效容积（超高部分、出水管至箱底部分组成的容积）。
水箱设置的高度应使最低水位的标高满足最不利配水点或消火栓的流出水头要求。
若位置高度不能满足要求，可设气压供水设备，箱泵一体化水箱（如附图二）。
（3）贮水池当室外管网的供水能力不能满足室内给水系统的用水量时，应设贮水池。
当室外管网供水能力足够，但是不允许水泵直接从外网抽水时，可设吸水井。
贮水池一般多布置在室内地下室。
贮水池一般由钢筋混凝土制成，也有采用各类钢板或玻璃钢制成。
贮水池应设有进水管、出水管、通气管、溢流管、泄水管（有可能时），人孔（应加盖加锁）、爬梯和液位计。
溢流管排水应有断流措施和防虫网。
贮水池的有效容积与室外供水能力、用户要求和建筑物性质、生活调节水量、消防贮备水量和生产事故时用水量有关。
（4）气压给水设备气压给水设备是一种集贮存、调节和压送水量功能于一体的设备。
工作流程是将水源来水经水泵压入密闭压力罐至最高水位后，在压缩空气的作用下由密闭罐将水送至建筑物内各用水点。
气压给水设备有定压式、变压式、气水接触式和隔膜式等多种形式。
在用户对水压没有特殊要求时，一般常采用变压式给水设备。
用户要求水压稳定时，可在变压式给水设备的给水管上安装调压阀，调节阀后水压在要求范围内，使管网处于恒压下工作。
气压给水设备（如附图三）。
二、排水系统设备1、排水系统分类排水系统根据所接纳的污废水类型不同，可分为生活污水管道系统、工业废水管道系统和屋面雨水管道系统三类。
建筑排水体制分合流制和分流制。
2、室内排水系统组成排水系统的基本要求是迅速通畅地排除建筑内部的污废水，保证排水系统在气压波动下不致使水封破坏。
其组成包括以下几部分：（1）卫生器具或生产设备受水器，是排水系统的起点。
（2）存水弯，是连接在卫生器具与排水支管之间的管件，防止排水管内腐臭、有害气体、虫类等通过排水管进入室内。
如果卫生器具本身有存水弯，则不再安装。
（3）排水管道系统，由排水横支管、排水立管、埋地干管和排出管组成。
排水横支管是将卫生器具或其他设备流来的污水排到立管中去。
排水立管是连接各排水支管的垂直总管。
埋地干管连接各排水立管，排出管将室内污水排到室外第一个检查井。
排水管道系统（如附图四）。
（4）通气管系，是使室内排水管与大气相通，减少排水管内空气的压力波动，保护存水弯的水封不被破坏。
常用的形式有器具通气管、环行通气管、安全通气管、专用通气管、结合通气管等。
（5）清通设备，是疏通排水管道、保障排水畅通的设备。
包括检查口、清扫口和室内检查井。
3、室外排水系统组成室外排水系统由排水管道、检查井、跌水井、雨水口和污水处理厂等组成。
室外污水排除系统与雨水排除系统可以采用合流制或分流制。
4、排水管道管材排水管采用建筑排水塑料管（U PVC）及管件或柔性接口机制铸铁管及管件。
由成组洗脸盆或饮用水喷水器到共用水封之间的排水管和连接卫生器具的排水短管，可使用钢管。
排水管材连接方法有柔性承插口连接与粘接。
塑料管与铸铁管连接时，宜采用专用配件；塑料管与钢管、排水栓连接时采用专用的配件。
三、给排水系统设备的安装1、各种管材的规格、性能（1）钢管建筑给水常用的钢管有低压流体输送用镀锌焊接钢管和无缝钢管。
低压流体输送用镀锌焊接钢管是应用于给水系统最多的一种钢管。
钢管镀锌的目的是防锈、防腐、防止水质恶化、被污染，延长管道的使用寿命。
采用螺纹连接。
无缝钢管承压能力较高。
一般采用焊接。
(2）给水塑料管给水硬聚氯乙烯管（UPVC），输送水的温度不超过45℃。
UPVC管一般采用承插连接，其中承插粘接适用于管外径20～160mm ；橡胶圈连接适用于管外径≥63mm；与金属管配件、阀门等的连接采用螺纹或法兰连接。
UPVC管螺纹连接时，宜采用聚四氟乙烯生料带作为密封填充物，不宜使用厚白漆、麻丝。
给水聚丙烯管（PP管），适用于系统工作压力不大于0.6Mpa，工作温度不大于70℃。
(3)给水铸铁管给水铸铁管具有耐腐蚀、寿命长的优点，但是管壁厚、质脆、强度较钢管差，多用于DN≥75mm的给水管道中，尤其适用于埋地铺设。
给水铸铁管采用承插连接，在交通要道等振动较大的地段采用青铅接口。
(4)其他管材铜管和不锈钢管强度大，比塑料管材坚硬、韧性好，不宜裂缝，不宜折断，具有良好的抗冲击性能，延展性高，可制成薄壁管及配件。
更适用于高层建筑给水和热水供应系统中。
复合管是金属与塑料管混合型材料，现有铝塑复合管和钢塑复合管两类，它结合金属管材和塑料管材的优点，适用范围大，是很有前途的给水管材。
适用于输送自来水、生活热水。
2、室内给水管道安装室内给水管道的敷设有明装或暗装两种形式。
明装时，管道沿墙、梁柱、天花板、地板等处平行敷设。
暗装时，给水管道敷设于吊顶、技术层、管沟和竖井内。
卫生设备支管可敷设在墙内。
暗装时应考虑管道及附件的安装、检修可能性，如吊顶留活动检修口，竖井留检修门。
给水管道的安装顺序应按引入管、水平干管、立管安装、水平支管安装，亦即按给水的水流方向安装。
3、管道铺设管道铺设或安装前, 应根据施工图检查沟底标高和管基质量,其允许偏差为:管底标高不超过±10mm,中线左右偏差不超过100mm。
管材应符合设计要求,无裂纹、砂眼等缺陷。
管材在运输过程中应防止滚动和互相碰撞, 装卸管材宜用吊车捆缚管材,可用绳索兜底平吊或套捆立吊,严禁由管膛内穿过,管材堆放场地要平整,沟上应有专人指挥, 沟内操作人员应避开。
铺接管道时,应由低处向高处进行,铺设在平缓地段的承插口管道, 承口应朝向来水方向, 但在坡度地段, 承口应朝上坡。
铺设承插管时,管端应留有间隙。
管道铺设或安装工作中断时应用塞子或盖堵临时堵塞管口,不得敞口搁置。
为避免集积空气, 水泵吸水管水平管段应有向水泵方向上升的坡度(I=0.5%),水泵吸入口应采用偏心渐缩管连接, 安装时应管顶水平,管底成坡度4、管道预制管道的预制仅限于2"以上的管，除撬装设备管道在车间预制外，其余在现场预制。
