给排水工程技术要求1.1管道及附属设备安装工程技术要求1.1.1通则本节的规定适用于本工程中所有管道沟槽开挖、地基处理及回填、管道预制及安装、管道焊接、管道附属设备安装、管道试验、管道防腐与保温工程的施工及有关的一切作业。

本工程所选用的管道及设备的原材料、半成品、成品等产品的品种、规格、性能必须符合国家有关标准的规定和设计要求，并在使用前按相关规定进行检验。

管道交叉遵循“有压让无压、支管让干管、小管让大管”原则进行管线布置，各类工程管线的设置间距满足相应规范要求。

1.1.2沟槽开挖、地基处理及回填本节的规定适用于港口工程中沟槽开挖、地基处理及回填的施工及有关的一切作业。

1、沟槽开挖的平面位置和标高符合设计要求；设计无要求时，可按下式计算确定：B=D0+2(b1+b2+b3)式中 B-沟槽底部的开挖宽度(mm)；D-管外径(mm)；b1-管道一侧的工作面宽度(mm)，可按表1302.02.01－1选取；b2-有支撑要求时，管道一侧的支撑厚度，可取150－200mm；b3-现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度(mm)。

表1302.02.01－1 管道一侧的工作面宽度注：①槽底需设排水沟时，b1适当增加；②管道有现场施工的外防水层时，b1宜取800mm；③采用机械回填管道侧面时，b需满足机械作业的宽度要求。

12、地质条件良好、土质均匀、地下水位低于沟槽底面高程，且开挖深度在5m以内、沟槽不设支撑时，沟槽边坡最陡坡度符合表1302.02.01－2的规定。

表1302.02.01－2 深度在5m以内的沟槽边坡的最陡坡度3、沟槽每侧临时堆土或施加其他荷载时，符合下列规定：⑴不得影响建(构)筑物、各种管线和其他设施的安全；⑵不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，且不得妨碍其正常使用；⑶堆土距沟槽边缘不小于0.8m，且高度不超过1.5m；沟槽边堆置土方不得超过设计堆置高度。

4、沟槽的开挖符合下列规定：⑴沟槽的开挖断面符合施工组织设计(方案)的要求。

给排水工程技术要求1、标准及规范给排水工程所有设备、材料的供货和施工安装，除满足设计施工图纸和本技术要求外，还应满足（不限于）下列相关标准和规范（如与现行规范不一致，按现行最新版本执行）：(1)《二次供水设施卫生规范》GB17051--1997(2)《室外给水设计标准》GB50013--2018(3)《室外排水设计标准》GB50014--2021(4)《建筑给水排水设计标准》GB50015--2019(5)《建筑机电工程抗震设计规范》GB50981-2014(6)《建筑给水排水及采暖工程施工质量验收规范》GB50242--2002(7)《给水排水管道工程施工及验收规范》GB50268--2008(8)《建筑中水设计标准》GB50336--2018(9)《城市污水再生利用城市杂用水水质》GB/T18920--2020(10)《喷灌工程技术规范》GB/T50085--2007(11)《民用建筑节水设计标准》GB50555--2010(12)《二次供水工程技术规程》CJJ140--2010(13)《给水衬塑复合钢管》CJ/T136--2007(14)《埋地用聚乙烯(PE)结构壁管道系统第1部分：聚乙烯双壁波纹管材》GB/T19472.1--2019(15)《压缩机、风机、泵安装工程施工及验收规范》GB50275--2010(16)《潜水电泵试验方法》GB/T12785--2014(17)《潜油电泵机组》GB/T16750--2015(18)《潜油电泵装置的安装》GB/T17388--2010(19)《潜水电泵振动试验方法》GB/T18051--2010(20)《生活饮用水输配水设备及防护材料卫生安全评价规定》(21)《工业阀门标志》GB/T12220--2015(22)《金属阀门结构长度》GB/T12221--2005(23)《通用阀门球墨铸铁件技术条件》GB/T12227--2005(24)《通用阀门不锈钢铸铁件技术条件》GB/T12230--2005(25)《整体铸铁法兰》第1号修改单GB/T17241.6--2008(26)《工业阀门压力试验》GB/T13927--2008(27)《工业阀门供货要求》JB/T7928--2014(28)《通用阀门法兰连接件铁制闸阀》GB/T12232--2005(29)《法兰和对夹连接弹性密封蝶阀》GB12238--2008(30)《阀门的试验与检验》JB/T9092--1999(31)《铁制和铜制螺纹连接阀门》GB/T8464--2008(32)《双止回阀倒流防止器》CJ/T160--2010(33)《建筑排水柔性接口铸铁管管道工程技术规程》CECS168:2004(34)《排水用柔性接口铸铁管、管件及附件》GB/T12772--2016(35)《建筑排水用卡箍式铸铁管及管件》CJ/T177--2002(36)《建筑排水用柔性接口承插式铸铁管及管件》CJ/T178--2013(37)《流体输送用不锈钢焊接钢管》GB/T12771--2019(38)《环压连接管道工程技术规程》CECS305：2011(39)《供水用不锈钢焊接钢管》YB/T4204--2020(40)《薄壁不锈钢卡压式和沟槽式管件》CJ/T152--2016(41)《建筑给水排水薄壁不锈钢管件连接技术规程》CECS277--2010(42)《输送液体用无缝钢管》GB/T8163--2018(43)《水及燃气管道用球墨铸铁管、管件和附件》GB/T13295--2019(44)《给水用丙烯酸共聚聚氯乙烯管材及管件》CJ/T218--2010(45)《建筑给水塑料管道工程技术规程》CJJT98--2014(46)《柔性泡沫橡胶绝热制品》GB/T17794--2021(47)《家用和类似用途电器的安全通用要求》GB4706.1--2005(48)《家用和类似用途电器的安全商用电开水器和液体加热器的特殊要求》GB4706.36--2014(49)国家和地方现行的其它地方设计规范及标准2、技术要求应依据国家和地方标准规范、本项目施工图纸、标准图集、技术要求所叙述的内容和规定，完成生活给水系统，生活热水及开水系统，重力流雨水排放系统，污、废水排放系统、人防给排水系统等的设备材料采购、施工安装、检测、调试、验收等工作。

1.1.1材料、设备进场检查要点1.1.1.1材料要求总则暖卫设备、钢材、管材、管件及附属制品等必须符合国家或部颁标准，并按有关规定具有产品出厂合格证明、复试检测报告、产品质量认证或生产许可证。

1.1.1.2材料要求细则1 镀锌钢管：外观检查镀锌层良好、无锈蚀、无毛刺，壁厚均匀符合要求，端口无飞边。

管件无偏扣、乱扣、丝扣不全或角度不准等现象。

2 焊接钢管及无缝钢管：壁厚均匀、无锈蚀、无飞刺、符合要求，端口无飞边。

3 铸铁管：目测顺直，壁厚均匀符合要求，内外光滑、无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。

4 阀门：规格型号和适用温度、压力要求符合设计要求，铸造规矩，无毛刺、裂纹，操作灵活。

5 设备应具有出厂合格证和质量证明书，并应符合设计要求或地方有关规定。

进场时应做验收和按规定复验。

①材料和设备在进厂时必须有产品合格证。

①材料进场检验报告，应有上级检验部门的签字和盖章。

②进口设备要有商检证明，及中文质量证明等。

建筑给排水施工技术要点分析1.1.2.1给水、热水、排水（U-P VC管）、采暖、空调、消防及喷洒系统管道穿楼面、屋面及墙体均需设置套管。

1.1.2.2穿墙、楼板套管一般采用普通套管即铁皮套管和钢套管以及塑料套管，如设计无规定，宜优先选用钢套管。

1.1.2.3穿墙套管应保证两端与墙面平齐，穿楼板套管应使下部与楼板平齐，上部有防水要求的房间及厨房中的套管应高出地面50mm，其它房间应为20mm，套管环缝应均匀，用油麻填塞，外部用腻子或密封胶封堵；当管道穿越防火分区时，套管的环缝应该用防火胶泥等防火材料进行有效封堵。

1.1.2.4钢套管内外表面及两端口需做防腐处理，断口平整。

1.1.2.5镀锌铁皮套管要卷制规整，采用咬口连接，严禁采用非咬口、搭捆在穿管表面。

否则将失去套管的作用，使维修换管时困难，且受温度作用时，限制了自由伸缩，导致管道额外受力，甚至将墙面抹灰层拉裂。

1.1.2.6预埋套管不得与结构钢筋焊在一起，应用附加钢筋固定，确保普通套管与墙体宽度一致，通风及柔性防水套管符合设计及规范要求。

（建筑给排水工程）给排水资料表格管道工程隐蔽验收记录SN2.3建筑给水排水及采暖工程施工现场质量管理记录SN1.1建筑给水排水及采暖分部工程质量验收记录SN1.2建筑给水排水及采暖子分部质量管理记录SN1.3（统表1）建筑给水排水及采暖分项工程质量验收记录SN1.4（统表2）建筑给水排水及采暖工程质量控制资料核查记录SN1.5建筑给水排水及采暖工程安全和功能检查资料核查及主要功能抽查记录SN1.6建筑给排水及采暖工程观感质量检查记录SN1.7设备进厂开箱检查记录SN2.1建筑给水排水及采暖工程材料、设备器具合格证、质保书、进场检（试）验报告汇总表SN2.2技术负责人：质量检查员：2007年月日管道支、吊架安装记录SN2.4管道焊接检验记录SN2.5楼板（屋面）立管洞盛水实验记录SN2.6塑料排水管伸缩器安装预留伸缩量记录SN2.8设备基础验收记录SN2.9管道保温验收记录SN2.10设备单机试运转记录SN2.11阀门及散热器安装前水压试验记录SN2.14承压管道系统（设备）强度和严密水压试验记录SN2.15非承压管道灌水试验记录SN2.16给水、热水及采暖管道系统冲洗记录SN2.17卫生器具满水试验记录SN2.18地漏排水试验记录SN2.19排水系统及卫生器具通水试验记录SN2.21（室内排水系统安装子分部工程质量验收记录）（室内给水系统子分部工程质量验收记录）（室内热水供应系统安装子分部工程质量验收记）（卫生器具安装子分部工程质量验收记录）统表1（室外供热管网子分部工程质量验收记录）（建筑中水系统及游泳池水系统安装子分部工程质量验收记录）（室内消火栓系统安装分项工程质量验收记录）（给水设备安装分项工程质量验收记录）（室内排水管道及配件安装分项工程质量验收记录）（室内雨水管道及配件安装分项工程质量验收表）（室内热水管道及配件安装分项工程质量验收表）（室内热水系统辅助设备安装分项工程质量验收表）（卫生器具安装分项工程质量验收记录卫生器具给水配件安装分项工程质量验收记录）（卫生器具排水管道安装分项工程质量验收记录（室内采暖系统管道及配件安装分项工程质量验收表）（建筑中水系统管道及辅助设备安装分项工程质量验收记录）给水管道及配件安装分项工程质量验收记录统表2（系统水压试验及调试分项工程质量验收记录）（管道及配件安装分项工程质量验收记录）排水管沟与井池分项工程质量验收记录材料（构配件）、设备进场使用报验单A3.2工程名称：南京有线电厂整体搬迁工程江苏省建设厅监制工序质量报验单A3.2 工程名称：江苏省建设厅监制承压管道系统（设备）强度和严密性水压试验记录SN2.15非承压管道灌水试验记录SN2.16给水、热水及采暖管道系统冲洗记录SN2.17卫生器具满水试验记录SN2.18地漏排水试验记录SN2.19室内排水管道通球式样记录SN2.20排水系统及卫生器具通水试验记录SN2.21敞开水箱满水试验记录SN2.22消火栓系统试射试验记录SN2.23给水管道及配件安装工程检验批质量验记录SN3.1.1室内消火栓系统安装检验批质量验收记录SN3.1.2给水设备安装工程检验批质量验收记录SN3.1.3室内排水管道及配件安装工程检验批质量验收记录SN3.2.1室内雨水管道及配件安装检验批质量验收记录SN3.2.2续表。

1.1.1材料、设备进场检查要点1.1.1.1材料要求总则暖卫设备、钢材、管材、管件及附属制品等必须符合国家或部颁标准，并按有关规定具有产品出厂合格证明、复试检测报告、产品质量认证或生产许可证。

1.1.1.2材料要求细则1 镀锌钢管：外观检查镀锌层良好、无锈蚀、无毛刺，壁厚均匀符合要求，端口无飞边。

管件无偏扣、乱扣、丝扣不全或角度不准等现象。

2 焊接钢管及无缝钢管：壁厚均匀、无锈蚀、无飞刺、符合要求，端口无飞边。

3 铸铁管：目测顺直，壁厚均匀符合要求，内外光滑、无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。

4 阀门：规格型号和适用温度、压力要求符合设计要求，铸造规矩，无毛刺、裂纹，操作灵活。

5 设备应具有出厂合格证和质量证明书，并应符合设计要求或地方有关规定。

进场时应做验收和按规定复验。

①材料和设备在进厂时必须有产品合格证。

①材料进场检验报告，应有上级检验部门的签字和盖章。

②进口设备要有商检证明，及中文质量证明等。

1.1.2.1给水、热水、排水（U-P VC管）、采暖、空调、消防及喷洒系统管道穿楼面、屋面及墙体均需设置套管。

1.1.2.2穿墙、楼板套管一般采用普通套管即铁皮套管和钢套管以及塑料套管，如设计无规定，宜优先选用钢套管。

1.1.2.3穿墙套管应保证两端与墙面平齐，穿楼板套管应使下部与楼板平齐，上部有防水要求的房间及厨房中的套管应高出地面50mm，其它房间应为20mm，套管环缝应均匀，用油麻填塞，外部用腻子或密封胶封堵；当管道穿越防火分区时，套管的环缝应该用防火胶泥等防火材料进行有效封堵。

1.1.2.4钢套管内外表面及两端口需做防腐处理，断口平整。

1.1.2.5镀锌铁皮套管要卷制规整，采用咬口连接，严禁采用非咬口、搭捆在穿管表面。

否则将失去套管的作用，使维修换管时困难，且受温度作用时，限制了自由伸缩，导致管道额外受力，甚至将墙面抹灰层拉裂。

1.1.2.6预埋套管不得与结构钢筋焊在一起，应用附加钢筋固定，确保普通套管与墙体宽度一致，通风及柔性防水套管符合设计及规范要求。

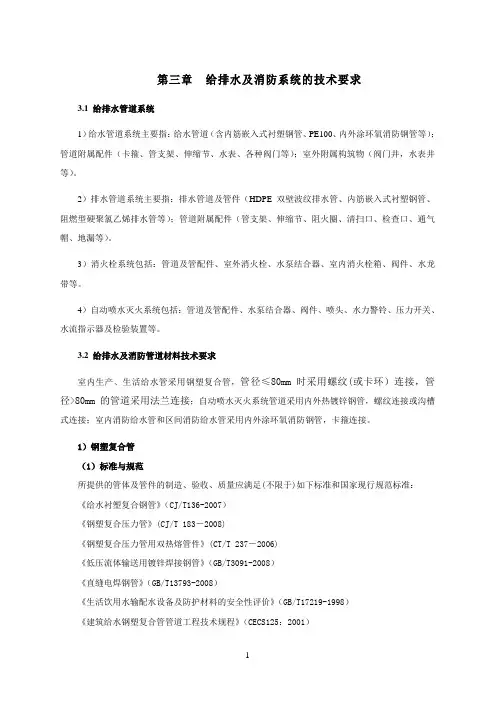

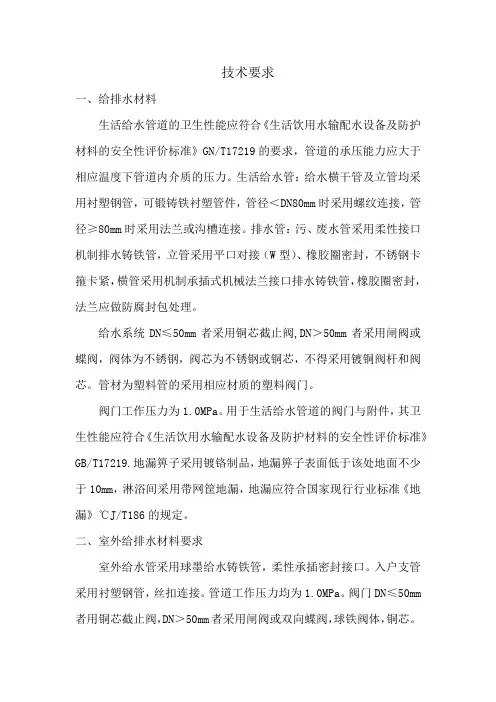

第三章给排水及消防系统的技术要求3.1 给排水管道系统1）给水管道系统主要指：给水管道（含内筋嵌入式衬塑钢管、PE100、内外涂环氧消防钢管等）；管道附属配件（卡箍、管支架、伸缩节、水表、各种阀门等）；室外附属构筑物（阀门井，水表井等）。
