综合布线设计方案

综合布线设计方案综合布线设计方案一、背景介绍随着信息技术的快速发展，企业和机构对数据传输的需求越来越高。

为了满足这一需求，一个可靠，高效的综合布线系统是至关重要的。

本综合布线设计方案旨在为企业提供一个全面的解决方案，确保数据传输的稳定性和灵活性。

二、需求分析1. 数据传输：企业需要高速，可靠的数据传输系统，覆盖整个办公区域。

2. 网络安全：确保网络安全，防止未经授权的访问和数据泄露。

3. 未来扩展：设计方案应该考虑到未来可能的扩展需求，例如新增办公区域或增加工作人员等。

三、设计方案1. 结构布线：为了确保数据传输的稳定性和可靠性，选择采用双绞线（Cat6或以上）作为主要的传输介质。

将光纤布线作为主干线，连接主服务器和交换机之间的距离较长的区域。

2. 机房设计：将机房设计为一个中央集线器，以容纳网络设备，例如服务器，交换机和路由器。

确保机房具有良好的通风系统和温度控制系统，防止设备过热。

3. 网络安全：采用防火墙和入侵检测系统，确保网络安全。

为每个员工配置独立的账号和密码，并定期更改密码。

同时，限制对敏感数据的访问权限。

4. 机房电源：确保机房有可靠的电源系统，并配备UPS（不间断电源）系统，以防止突发停电时的数据丢失。

5. 办公区域布线：根据不同的办公区域的需求进行布线。

例如，对于工作站区域，每个工作站应该有至少两个网络接口，以满足多设备同时连接的需求。

确保路由器和交换机都能够适应不同办公区域的需求，并提供足够的端口数量。

6. 标签和标识：对每个网络设备进行标签和标识，以方便管理和维护。

四、实施和测试1. 实施：根据设计方案，对布线进行实施。

确保每个连接都正确无误，每个设备都被正确配置。

2. 测试：在正式使用之前，对整个综合布线系统进行测试。

进行连通性测试，确保每个设备都能够正常通信。

进行带宽测试，确保网络速度满足需求。

五、维护和管理1. 定期检查和维护每个设备，确保网络设备的正常运行。

2. 定期更新软件和系统，以确保网络安全性。

综合布线系统设计方案1.综合布线系统说明本项目的综合布线系统包括网络布线、信息点安装及相应管线、桥架设计。

所有信息点采用86型的信息面板，楼宇的数据传输介质采用24AWG线规的超五类非屏蔽双绞线。

根据不同容量选用相应规格的PVC线槽和金属桥架。

我们充分考虑了本项目的环境、运行方式和可能采用的网络结构，结合以往的工程经验，提出了本设计方案。

考虑到该项目的重要性和未来扩展性，我们认为该布线系统应该是一个标准化、模块化、系统化、高度灵活的智能型布线网络。

2.系统设计原则本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适用的原则。

在综合布线方案设计构建中，应坚持以下布线原则：实用性：布线系统应能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。

灵活性：布线系统应满足灵活应用的要求，遵循结构化布线的标准，适应不同拓扑结构的网络，在不改变布线系统情况下，能进行设备的移动、更新和升级。

即任一信息点能够连接不同类型的设备，如计算机、打印机、终端。

经济性：在满足应用要求的基础上，尽可能降低造价。

综合布线过程是对各种网络线缆统一规划、统一安装施工过程，减少了不必要的重复布线、重复施工，节约了线材。

由于采用综合布线系统，单位避免了重复设置信息机构和重复建设信息网络，从整体上讲节省了投资，避免了大量的重复建设，提高了网络效益。

综合布线系统采用标准化的设计，统一安装施工，使整个系统构成一个有机的整体，便于集中管理维护，并减少日后的维护费用。

统一性：整个建筑的信息网络建设基于一个统一的网络管理中心的模式，不同系统不同网络及不同类型的网络之间的连接完全兼容。

兼容性：综合布线系统的设施可以满足多种系统中的性能。

开放性：综合布线系统中使用开放式系统结构，符合国际上流行的标准。

系统对国际上所有著名厂商的产品都应是开放的，可以将不同厂家的不同传输介质和不同设备集成在本系统内。

可靠性：采用高品质的材料和组合压接方式构成一套高标准信息通道，所有线材、器件均通过UL、CAS及ISO论证。

综合布线设计方案三篇篇一：智能大楼综合布线系统设计方案第一章前言由于计算机技术和通信技术的发展和信息社会的召唤，迫使现代建筑观念不得不更新。

各种电话，计算机网络、空调、保安监控、消防等系统，按传统的方法进行布线，使得整个大楼很难管理，也很难适应时代前进的步伐，而且会招来许多的麻烦。

例如:房间里没有必要的信息插座，天花板承受的电缆布线重量过大。

线缆通道过窄，弯道过多，线缆很难通过。

没有安放布线系统的设备空间。

在这种情况下，若需要移动，增加和改变通信电缆时，往往必须在墙上钻孔，铺设新的线缆。

这不但费时费工，而且会破坏大楼的美观和强度。

因此，在设计大楼时，必须十分重视对大楼的各种布线统一规划。

按照国际标准和工业标准，规范化布线。

智能大楼的建设，应注重这些通信基础设施的建设且应与大楼的建筑设计同步进行。

另外还应给这些基础建设留有相应的经费预算。

本方案以智能大楼的基本要求为基础，对布线系统提出总体设计方案。

第二章项目总述1、布线系统需求分析2、设计目标根据智能大楼的建筑分布、环境要求，“定制性”设计本综合布线系统。

系统设计贴切配合用户特点，旨在建立高技术起点、高品质、开放性的建筑群综合布线系统，集成视频、话音、和计算机网络数据通信功能；此外，本系统设计中应结合用户提出的性能价格比、安全性、扩展性的选择考虑。

具体达到下列目标：--标准化的网络系统本设计中各规范，技术指标及产品，均符合国际和工业标准，并可提供多厂牌产品的支持能力。

--系统冗余及强大的扩充性配合技术发展趋势选择国际标准布线方案，兼容目前需求和未来发展，预留足够的扩充能力。

--资源共享通过网络实现各部门，各单位的相互连接，实现资源的共享及外部网络的连接。

--高速的传输速率建立起100MBps的计算机网络并提供通信介质上的622MBps传输潜力，使未来能弹性提升为155M、1000M高速网络，以满足未来网络技术及业务发展的需求。

--完备的网管功能由中心网管工作站，即可充分掌握及管理整个网络的运转状态，易于维护且可保证网络的安全。

综合布线设计方案综合布线设计方案（一）一、机房建设的主要内容计算机机房建设的主要内容有以下几个方面：1、机房类型的选择。

2、机房总体布局和设计。

3、机房建设单位的选择。

4、机房建设材料和设备的选型和购置，包括：不间断电源系统（UPS）、输配电系统、机房精密空调、新风系统、防静电地板、天花吊顶系统、机房照明及墙体处理工程等。

5、装饰工程：装饰工程包括机房基层处理（即地面、天棚、墙壁抹灰），活动地板铺设，天花安装，玻璃工程，铝合金隔断，门窗工程，墙壁处理工程项目等。

6、空调工程：包括机房专用恒温恒湿精密空调的安装调试等内容。

7、供配电工程：供配电工程包括计算机设备用电系统（UPS）、空调系统用电、其它机房用电系统。

8、平安消防工程：电脑中心消防的安装调试。

9、机房监控系统：包括漏水检测、磁卡门禁、闭路电视监控等。

10.机房防雷接地系统。

二、电气工程和照明系统技术中心的配电系统是一个综合性系统，是技术中心计算机系统、通讯网络设备、照明设备的动力来源。

2.1低压配电设计1、技术中心的供电采纳三相五线制一类供电系统，既由贵医院配电房将经过切换的市电、柴油发电机电源引入技术中心所在楼层中心机房，再由相关配电柜将电能安排给UPS、计算机系统、网络通讯设备、空调、照明和其他协助用电设备。

2、技术中心的插座应分三种，它们分别是：不间断电源（UPS）供电的计算机主机专用防水插座、不间断电源（UPS）供电的一般设备用三孔标准插座和市电干脆供电的检修用五孔标准插座。

3、计算机系统要求电源的电压改变在220V±5%之内，频率改变在50Hz±0.5Hz之内。

4、UPS输出配电回路按机房内设备要求进行设置，主要计算机设备由专用回路（开关）供电，网络主交换机、路由器、网络机架由专用回路供电。

5、一般计算机设备供电回路带三至四个插座，插座固定于地板下；并予留若干个配电回路待以后设备扩展时运用。

详细插座数量及位置要依据最终机房内设备数量考虑。

厂房综合布线系统设计方案一、项目背景与目标随着信息技术的快速发展，厂房的信息化建设成为提升生产效率、管理水平和安全性的重要手段。

综合布线系统作为厂房信息化建设的基石，其设计、施工与后期维护对于保障厂房内各类设备的正常运行和数据的安全传输至关重要。

本项目旨在设计一套完整、高效、可扩展的综合布线系统，以满足厂房内不同区域的通信需求，提升厂房的信息化水平。

二、设计原则1.先进性：采用先进的技术和设备，确保布线系统满足当前及未来一段时间内的通信需求。

2.稳定性：确保布线系统稳定可靠，减少故障率，保障通信的连续性。

3.安全性：保障数据传输的安全性，防止信息泄露和非法访问。

4.可扩展性：设计灵活，方便未来进行扩展和升级。

5.易维护性：布线系统结构清晰，便于后期维护和管理。

三、需求分析根据厂房的实际情况和业务需求，我们对布线系统的需求进行了详细分析。

厂房内主要包括生产区、办公区、仓储区等区域，每个区域都有不同的通信需求。

生产区需要支持设备的实时监控和数据采集，对数据传输的稳定性和实时性要求较高；办公区需要实现高速、稳定的网络接入和内部通信，支持多种办公设备的使用；仓储区则需要支持无线覆盖和移动设备的接入，方便员工进行移动办公和库存管理。

四、系统架构设计本综合布线系统采用分层星型拓扑结构，以中心机房为核心，通过主干光缆连接各区域的汇聚点，再由汇聚点通过水平线缆连接至各个终端设备。

系统架构分为三层：核心层、汇聚层和接入层。

1.核心层：位于中心机房，由高性能的核心交换机和路由器组成，负责整个网络的数据交换和路由功能。

2.汇聚层：设置在各区域的汇聚点，通过光缆与核心层连接，实现数据的汇聚和转发。

汇聚点可根据实际需求设置配线架和交换机等设备。

3.接入层：通过水平线缆连接汇聚点与终端设备，为厂房内的各种设备提供网络接入。

接入层采用六类或超六类网线，确保传输性能的稳定性和高速性。

五、点位规划与布局根据厂房的平面布局和通信需求，我们对点位进行了合理规划。

综合布线设计方案5篇综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。

下面给大家分享一些关于综合布线设计方案范文5篇，期望能够对大家有所帮助。

综合布线设计方案范文篇1一、需求分析综合布线系统是酒店智能化系统的信息网络基础，本设计重视系统的质量、科学性、先进性、可靠性及安全性，易扩大，同时本设计兼顾推敲酒店的运用特点，将来发展的需要。

因此，在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可保护性。

酒店综合布线系统的目标是：以系统规范为指导，以具有当前国际领先水平的综合布线技术、运算机技术、通讯技术和自动化技术为支持，建立一套统一计划、高度集成的布线系统，为酒店运算机网络系统数据、图像及控制信号提供统一的传输线路、设备接口和高质量的传输性能。

全面实现酒店运算机通讯网络的通讯、办公、管理手段的智能化、集成化，把酒店运算机通讯网络建成一个高起点、高标准、功能设施一流、且具有高开放性和平滑升级性的网络平台。

同时，该布线系统兼顾了运算机网络系统未来的发展要求，提供15年保证;在酒店大楼增加新系统时，对新设备提供信号传输的支持。

作为酒店智能化系统的基础平台-综合布线系统将为全部酒店的语音通讯、宽带数据、图像联网、酒店管理系统及网站建设提供高质量的传输通道。

酒店大楼内的各个功能区通过高性能的结构化综合布线系统连接起来，组成一套具有高传输带宽的、结构化的信息高速公路。

二、系统功能本设计提出的综合布线系统实现了酒店设备的网络物理层上的相互联系，满足系统间信息共享的要求，为酒店集中管理以及与Internet的连接建立了基础设施。

具体来说,，本方案设计的布线系统可以支持以下各类运用及设备。

话音：程控交换机、电话、传真、卫星通讯、电话会议、语音信箱等。

数据：快速以太网、千兆以太网、1.2GATM、TCP/IP、INTERNET、INTRANET等。

视频：闭路电视监控、电视会议、可视图文、自动控制等音、视频和控制信号。

机房综合布线方案设计一、引言综合布线是指为机房内各种设备的联网提供统一的布线系统，包括数据传输、语音通信、视频监控等。

合理的综合布线方案设计可以提高网络的性能和可靠性，降低维护和管理的成本。

二、需求分析根据机房的使用需求，我们需要考虑以下几个方面：1.带宽需求：根据机房内设备的数量和使用情况，确定所需的带宽大小。

2.设备布局：根据机房内各设备的位置，确定合适的布线路径和长度。

3. 设备类型：根据机房内的设备类型，确定所需的布线类型（如Cat5e、Cat6等）。

三、布线路径设计1.布线路径规划：根据机房内的设备布局，确定合适的布线路径。

应避免与电源线、强电线等干扰源相交叉，以免产生干扰。

2.布线长度控制：为了保证信号的传输质量，各条布线的长度应尽量相等，并控制在合适的范围内（一般不超过100米）。

3.良好的通风环境：在布线路径设计中应考虑机房的通风环境，避免布线路径阻塞通风口或热量积聚区域。

四、布线类型选择根据机房的需求和预算，选择合适的布线类型。

一般常用的布线类型有Cat5e、Cat6、Cat6a等，其带宽分别为100MHz、250MHz、500MHz。

根据实际需求确定所需的带宽大小，选择相应的布线类型。

五、布线设备选择1.网线：选择质量好且符合标准要求的网线，确保信号传输的质量稳定。

2.网线插座：选择具有良好接触性能和防尘功能的插座，可提高插拔的可靠性。

3.机柜：选择适合机房的机柜，保证设备的安全和有序放置。

六、布线测试和调试在完成布线后，需要进行布线的测试和调试工作，以确保布线的质量和稳定性。

常用的测试工具有网线测试仪、时域反射仪等。

对布线的各项指标进行测试和调试，并对存在的问题进行优化和修复。

七、安全考虑1.布线保护：在布线过程中，要注意保护布线，避免人为损坏或意外拉扯造成线路故障。

2.防雷措施：机房应采取合适的防雷措施，保护设备和布线系统免受雷击的损坏。

3.防火安全：机房内应采取合适的防火措施，保护布线系统不受火灾的影响。

1.综合布线系统概述1.1办公楼综合布线项目要求1.3项目设计目标1.2有关技术要求2. 综合布线系统整体设计2.1综合布线系统分析2.2综合布线的特点2.3布线系统的结构2.4综合布线设计标准2.5综合布线设计原则2.6综合布线目标功能3.综合布线系统详细设计3.1工作区子系统3.2水平子系统3.3管理子系统3.4垂直干线子系统3.5设备间子系统3.6管线方案3.7综合布线测试1.综合布线系统概述1.1办公楼综合布线项目要求基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps，100Mbps到桌面。

1、满足集团公司本部各项业务的需求，且兼顾未来长远的发展；2、符合当前信息传输的要求，并考虑未来发展的需求；3、布线系统遵从国际（ISO/IEC 11801）标准和邮电部、建设部标准，布线系统采用国际标准建议的星型拓扑结构；4、布线系统支持语音、图像、数据等综合信息的高质量传输，并能够适应集团公司内部各种不同类型不同厂家的电脑及网络产品；5、布线的信息出口采用国际标准的RJ45插座，统一线路规格和设备接口，使任意信息点都能接插不同类型的终端设备，如电脑、打印机、网络终端、电话机、传真机等，以支持语音、图像、数据等信息及多媒体信息的传输；6、易于管理。

面板、配线架有明显标识，机房线路管理、维护方便。

7、采用目前流行具有一定先进技术的产品。

1.2有关技术要求符合最新的国际标准ISO/IEC11801超五类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。

进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。

能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。

所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去.能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDT、ISDN等网络及应用。

综合布线设计方案1.用户需求1.1.系统设计目标综合布线系统包含了语音通信和计算机局域网络，涉及的传输介质有光纤、大对数线缆、双绞线等。

总体设计思路：“统一设计、统一规划、统一施工、统一管理”的原则。

建立一套先进、完善的综合布线系统，为高性能的网络设备提供平台，为各种应用，包括语音、数据等应用系统提供接入方式，既充分满足各功能区域当前的使用需求，又考虑系统将来发展的需要，从而实现系统配置灵活、易于管理、易于维护、易于扩充的目的。

系统设计结构严格按照工作区子系统、水平子系统、管理间子系统、主干子系统、设备间子系统及建筑群子系统共六个子系统进行划分和组成。

竣工后的综合布线系统应能为各种智能化应用提供开放式布线结构，系统配置灵活、易于扩充、易于管理、易于维护。

建成后的系统应满足相关的国际标准和国家标准。

1.2.系统建设原则（1）系统应采用模块化、开放式结构，在保证系统可靠性、先进性的同时，本着经济、实用、合理的原则，使系统具有良好的性能价格比，使系统的档次与整体建筑水平相匹配。

（2）选用优秀的技术解决方案，采用国内外成熟的先进技术和设备，确保系统的先进性和开放性、兼容性和扩展性、适应性和应变性、安全性和可靠性。

以保证系统有长久的生命力。

（3）系统配置应采用有长期动态寿命的产品，不应采用过渡性的技术及产品。

既能满足当前的要求，也能经得起科技进步与时间的考验。

（4）具有鲜明的大楼智能系统专业性，区别一般的智能化系统，能为智能管理的高效运作提供充分的条件和优越的环境。

（5）系统整体上应达到较高水准。

1.3.设计指导思想（1）实用性：系统的规划设计与实施必须符合智能管理的实际需要，充分考虑投资的合理性。

不片面追求系统的先进性和超前性，以防止造成投资的浪费。

根据本工程实际情况，明确服务功能和服务对象，通过功能需求和投资分析，制订出合理的方案，设计一步到位、确保主要功能的实现。

（2）可靠性：系统应达到本“技术文件要求”的功能，并具有长期稳定工作的能力。

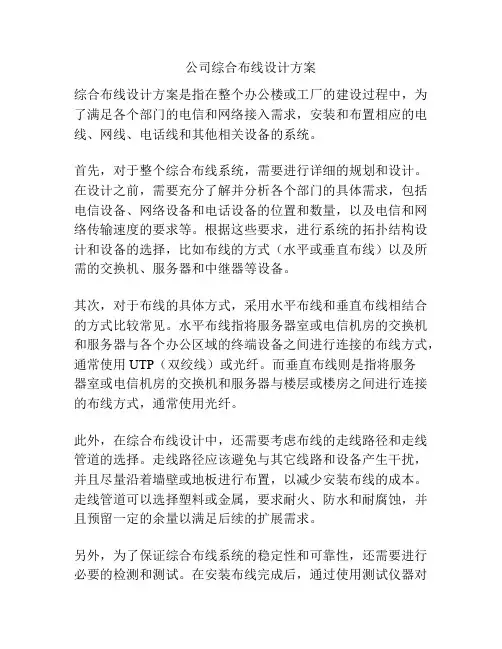

公司综合布线设计方案综合布线设计方案是指在整个办公楼或工厂的建设过程中，为了满足各个部门的电信和网络接入需求，安装和布置相应的电线、网线、电话线和其他相关设备的系统。

首先，对于整个综合布线系统，需要进行详细的规划和设计。

在设计之前，需要充分了解并分析各个部门的具体需求，包括电信设备、网络设备和电话设备的位置和数量，以及电信和网络传输速度的要求等。

根据这些要求，进行系统的拓扑结构设计和设备的选择，比如布线的方式（水平或垂直布线）以及所需的交换机、服务器和中继器等设备。

其次，对于布线的具体方式，采用水平布线和垂直布线相结合的方式比较常见。

水平布线指将服务器室或电信机房的交换机和服务器与各个办公区域的终端设备之间进行连接的布线方式，通常使用UTP（双绞线）或光纤。

而垂直布线则是指将服务器室或电信机房的交换机和服务器与楼层或楼房之间进行连接的布线方式，通常使用光纤。

此外，在综合布线设计中，还需要考虑布线的走线路径和走线管道的选择。

走线路径应该避免与其它线路和设备产生干扰，并且尽量沿着墙壁或地板进行布置，以减少安装布线的成本。

走线管道可以选择塑料或金属，要求耐火、防水和耐腐蚀，并且预留一定的余量以满足后续的扩展需求。

另外，为了保证综合布线系统的稳定性和可靠性，还需要进行必要的检测和测试。

在安装布线完成后，通过使用测试仪器对线路进行测试，以确保线路的质量达到标准要求，并且能够满足工作环境中的数据传输需求。

测试项目包括信号强度、信号衰减和传输速度等方面。

最后，综合布线系统应该定期进行检修和维护，以确保其正常运行。

在维护过程中，应对设备和线路进行定期巡检，并及时处理设备故障和线路问题，以保证系统的稳定性和可靠性。

综合布线设计方案的实施能够提高办公楼或工厂的建设和运营效率，提供良好的工作环境和设备使用体验，同时还能够为公司未来的扩展和更新需求提供便利和支持。

因此，综合布线设计方案在现代企业建设中起着至关重要的作用。

六类综合布线设计方案综合布线设计是指将各种电话、计算机通信设备通过统一的电缆系统连接在一起，以实现信息的传递和共享。

根据不同的需求和场景，可以设计出不同的综合布线方案。

以下是六类典型的综合布线设计方案。

1. 集中布线方案：在这种方案下，所有的设备都集中放置在一个机房中，通过主干电缆进行连接。

这种方案适用于中小型企业或办公楼，设备集中放置有利于管理和维护。

2. 分布式布线方案：在这种方案下，设备会分散放置在各个机房或办公区域中，通过地下或空中走廊连接。

这种方案适用于大型企业或多楼层的办公楼，可以更灵活地布置设备，并且便于扩展和升级。

3. 树状布线方案：在这种方案下，设备通过一条主干电缆连接在一起，再通过分支电缆连接到每个终端设备。

这种方案适用于需要将信号传输到不同位置的场景，例如分行银行、学校等。

4. 直接布线方案：在这种方案下，每个设备都有独立的电缆直接连接到通信室。

这种方案适用于对稳定性要求较高的场景，例如数据中心或高级实验室。

5. 混合布线方案：在这种方案下，可以根据不同设备的需求采用不同的布线方式。

例如，对于需要高速传输的设备可以采用光纤布线，对于传输距离较短的设备可以采用铜缆布线。

6. 网络化布线方案：在这种方案下，综合布线系统与计算机网络进行融合，实现数据、语音和视频的综合传输。

这种方案适用于需要实现多媒体传输和远程协作的场景，例如会议室、培训中心等。

综合布线设计方案需要综合考虑设备类型、传输距离、带宽需求、成本预算等因素。

在设计过程中，还需要考虑电缆走线、接头、插座等细节问题，以确保布线系统的可靠性和易维护性。

总之，综合布线设计方案应该与实际需求相匹配，以提供高效、稳定的通信环境。

综合布线工程整体方案设计一、方案概述综合布线工程是指在建筑物内通过光缆、电缆等介质在建筑内进行传输和交换信息的系统工程。

综合布线系统是现代办公室、商场、学校等场所的基础设施，保障了各类设备和通信系统的顺畅运行。

本文旨在对综合布线工程进行整体方案设计，确保系统的高效、稳定和可靠运行。

二、项目背景本项目为某大型商业综合体的综合布线工程，包括商务办公区、商场、餐饮区、停车场等多个区域。

综合布线系统将连接各种设备和通讯设施，包括电脑、电话、监控设备、无线网络等。

项目的要求是建立一套高效、可靠、安全的综合布线系统，以满足商业综合体内各种通讯和数据需求。

三、需求分析1. 设备连接需求：商业综合体内有各类办公设备、POS机、监控设备、电脑、电话等，需要进行信息交换和联网连接。

2. 数据传输需求：商业综合体对外联网、内部文件交换、视频监控等需要大量数据传输。

3. 系统可靠性要求：商业综合体的电脑管理系统、门禁系统、安防监控系统等需要高可靠性的网络保障。

4. 系统扩展性要求：商业综合体的业务会不断扩张，综合布线系统需要有足够的扩展性来支持新业务的接入。

四、总体设计方案1. 网络结构设计：商业综合体将采用层次式网络结构，包括核心层、汇聚层和接入层。

核心交换机提供高速数据传输，汇聚层提供接入层的连接，并为接入层之间提供互联功能，接入层为终端用户提供接入。

2. 光缆布线设计：商业综合体将采用光缆作为主要传输介质，保证高速、大容量的数据传输。

主干光缆采用多模光纤，接入层光缆采用单模光纤，以满足不同距离和容量的要求。

3. 电缆布线设计：商业综合体的监控设备、门禁系统、电话系统等将采用电缆进行连接，并与综合布线系统进行整合。

4. 机房规划：商业综合体将建立一台核心交换机机房和多个机柜分布在各个区域。

核心交换机机房将设在商业综合体的中心位置，通过光缆与各个区域的机柜相连。

5. 安全设计：商业综合体的综合布线系统将采用防火防水的光缆和电缆，确保系统的安全可靠性。

1.综合布线设计1.1综合布线系统介绍1.综合布线系统将贯穿于各楼层的各个平面。

主要为数据、图像、视频、楼宇智能等系统信号提供高性能传输及路由。

2.作为一个综合性的线路平台，应具有最大的兼容性和开放性，可满足各类型通讯及计算机等的传输需要和网络结构，提供一个标准化、高带宽、低成本的网路环境。

3.系统应具有开放的模块化结构，可灵活地进行资源分配，线路管理、变更和扩展。

4.系统应提供一个安全、有序、便于管理的设备安装及连接环境，可快捷简便地进行系统安装和运行。

5.在充分考虑目前应用情况下，以高起点和适度超前的原则来规划本系统。

为各种高性能应用提供充足的传输带宽，为日后系统的升级提供充足的空间。

6.采用目前国际上最先进的工程标准及规范，去设计和规划系统，使之成为市内的有代表性的工程样板。

1.2综合布线项目要求基本情况：整个局域网采用以太网技术，主干光纤可达万兆或更高（目前按数据流定1000Mbps），接入层1000Mbps到桌面。

1、开放。

采用标准RJ45接口，兼容不同厂家的标准产品。

2、灵活。

水平子系统支持语音、数据，支持10Base-T、100Base-T、1000Base-T3、可靠。

高品质布线系统，通过标准测试与验证，提供5年以上质保。

4、先进。

采用目前流行，具有一定先进技术的六类综合布线系列产品。

5、易于管理。

面板、配线架有明显标识，机房线路管理、维护方便。

6、有线电视。

为了保证信号质量清晰，减少以后检修维护，每层各用一个放大器，用分支器联接，布线按房间顺序进行。

1.2.1有关技术要求1.符合最新的国际标准ISO/IEC 11801:2002六类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。

2.进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。

3.能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。

综合布线方案•相关推荐综合布线方案3篇为确保事情或工作高质量高水平开展，就需要我们事先制定方案，方案是书面计划，是具体行动实施办法细则，步骤等。

我们应该怎么制定方案呢？以下是小编帮大家整理的综合布线方案3篇，仅供参考，欢迎大家阅读。

综合布线方案篇1摘要：智能建筑自动化系统与综合布线系统是智能建筑的重要组成部分，它关系到智能建筑的智能化程度及水平。

综合布线系统是建筑物内部之间的传输网络，它能使建筑物内部的语音、数据通信设备、信息交换设备、建筑物物业管理及建筑物自动化管理等系统彼此相连，也能使建筑物内的通信网络设备与外部的通信网络相连。

关键词：智能建筑;弱电设计;综合布线一、引言对于现代化智能建筑，尤其是办公楼宇的弱电设计，采用结构化综合布线系统已成为共识。

综合布线应用将建筑物内的电力、照明、空调、给排水、防灾、保安、车库管理等设备或系统以集中监视、控制和管理为目的，构成综合系统。

本文对分析了智能建筑设计中弱电系统设计方案以及结构综合布线的应用，根据我国国情进行建筑设计，并对应用中存在的问题进行了研究探讨。

二、问题的提出智能建筑的智能化程度是多少,已是一个国家和一个城市科学技术和经济水平的体现,建设智能城市与智能化建筑将成为世界经济发展的必然趋势。

智能建筑采用的布线系统一定要有超前性,力求高标准,并且有很强的适应性、扩展性、可靠性和长远效益。

布线技术是从电话预布线技术发展起来的,经历了非结构化布线系统到结构化布线系统的过程。

作为智能建筑的基础,综合布线系统是必不可少的,它可以满足建筑物内部及建筑物之间的所有计算机、通信以及建筑物自动化系统设备的配线要求。

三、智能弱电结构化综合布线的优点（一）先进性。

结构化综合布线的扩展能力强，因为对于五类非屏蔽双绞线可以提供155Mb/s信息的传输能力，除了满足当前各种网络的需要外，还能满足未来发展的需要。

（二）兼容性。

结构化综合布线是一套综合式的全开放式系统,因此它可以使用相同的电缆与配线端子排,以及相同的插头与模块化插孔及适配器,可以将不同厂商设备的不同传输介质全部转换成相同的屏蔽或非屏蔽双绞线。

综合布线设计方案（精选）综合布线系统设计方案篇一一、需求分析综合布线系统是整个学校信息交换的物理层；其承载了学校内的所有数据、语音的数据交换工作。

二、设计原则根据综合布线设计规范之要求，本项目将遵循综合布线系统原则，即标准化、模块化、先进性、综合性、灵活性、可靠性、可扩充性和经济性。

三、设计依据《智能建筑设计标准》（gb/t50314-2023）《智能建筑工程建设标准》（dbj14-s5-2004）《智能建筑工程质量验收规范》（gb/t50339-2003）《民用建筑电气设计规范》jgj/t16-92gbj 16-87建筑设计防火规范yd/t926 1－2－1997学校通信综合布线系统行业标准《电子计算机机房设计规范》(gb50174-93)《民用建筑电气设计规范》(jgj/t16-92)四、系统设计1、总体设计本工程利用综合布线系统作为实现各种语音、图像、数据信息交换传递的基础。

按综合配置设计，整个综合布线系统采用三级星形网络拓朴结构，数据建筑群配线架cd和配线设备bd置于网络设备机房内（设备间）。

楼层配线架fd置于每层的弱电机房内（电信间），楼层配线架fd至楼层区域配线箱（te），包括至每个数据端点（to）的距离不应超过90米。

从bd至每个楼层fd，光纤传输主干采用48芯万兆光纤。

垂直主干光纤网络采用以太网络结构。

2、系统组成及结构根据eia/tia568a，iso/iecis 118o1及我国的标准，布线系统可划分为六个独立的子系统：1)工作区子系统 (work area subsystem)2)水平子系统 (horizontal subsystem)3)垂直主干子系统 (riser subsystem)4)设备间子系统 (equipment subsystem)5)管理区子系统 (administration subsystem)6)建筑群子系统 (campus subsystem)3.1工作区子系统3.1.1布点原则工作区子系统由信息插座延伸到工作站终端的用户连接电缆及适配器组成。

综合布线设计方案说明综合布线设计方案是为了满足现代企业对高速、稳定网络通信的需求，保证网络系统的正常运行，提高工作效率的一个重要举措。

本综合布线设计方案以满足企业的网络通信需求为核心目标，全面考虑企业现有的基础设施条件和未来发展需求，力求实现高效、可靠、可扩展的布线设计。

一、需求分析根据企业需求及现有设施条件，详细分析企业所需的综合布线设计方案，主要包括以下几点：1. 网络速度要求：根据企业的需求，确定网络速度要求为千兆以太网，保证网络传输速度和稳定性。

2. 布线区域划分：根据企业的办公需求，将整个区域划分为办公区、会议区和机房区，确保各区域布线的合理性和便捷性。

3. 线缆选择：选择合适的线缆类型，采用符合企业需求的Cat6A双屏蔽线缆，保证信号传输质量和抗干扰能力。

4. 线缆长度：根据不同区域的布线需求，合理规划线缆的长度，尽量减少信号传输中的损耗和干扰。

二、方案设计根据需求分析，设计以下综合布线方案：1. 网络架构设计：采用三层结构设计，将整个网络划分为核心层、汇聚层和接入层，保证网络的高可靠性和高性能。

2. 线缆布线设计：a. 办公区和会议区：将Cat6A双屏蔽线缆通过线槽和管道穿越办公区和会议区，连接各个工作站和会议室，不同区域间采用光纤连接，提高传输速度和稳定性。

b. 机房区：将Cat6A双屏蔽线缆通过专用线槽连接到机房中的交换机和服务器，保证数据传输的稳定和可靠。

3. 机房设计：根据机房区域的需求，设计专门的机房，保证机房的温度、湿度和空气流通等要求，同时配备UPS和机柜等设备，提高机房的安全性和稳定性。

三、实施方案1. 工程规划：根据布线设计方案，进行详细的工程规划，包括线缆的走向、连接点的确定、设备的安装位置等。

2. 材料采购：根据需求，采购符合规格和质量要求的线缆、线槽、管道等材料，保证布线质量。

3. 施工步骤：按照工程规划进行布线施工，保证线缆的正确连接和固定，同时进行测试和调试，确保布线质量和信号传输的稳定性。

综合布线设计方案综合布线设计方案是为了满足建筑物内部的通信需求而制定的一套规划方案。

它涉及到建筑物内部的电缆、光纤、电力线等基础设施的部署与安装，旨在提供高效可靠的通信网络。

本文将就综合布线设计方案的要素、步骤以及注意事项进行探讨。

一、综合布线设计方案的要素综合布线设计方案需要考虑以下几个要素：1. 建筑物结构：了解建筑物的结构和布局，包括楼层、墙壁结构、天花板高度等，以便合理规划线缆的走向和路径。

2. 网络需求：明确网络的需求，包括有线网络、电话网络、视频监控等，以及每个区域对网络带宽和连接数的要求。

3. 线缆类型：根据网络需求和建筑物结构，选择合适的线缆类型，如铜缆、光纤等，并确保其性能和可靠性。

4. 线缆路径：设计线缆的路径和走向，避免出现过长或过短的线缆，减少信号损耗和干扰。

5. 机房布置：规划机房的位置和大小，确定机柜和设备的部署方式，确保良好的散热和维护便捷。

6. 安全性：保障通信网络的安全性，考虑防火、防水、防雷等安全设施的设置。

二、综合布线设计方案的步骤制定综合布线设计方案的步骤如下：1. 需求分析：与建筑物的使用者和管理者进行沟通，了解网络需求和具体要求。

2. 环境调查：对建筑物内部结构和现有线缆布置进行调查，收集相关数据和资料。

3. 方案设计：以需求分析和环境调查为基础，制定综合布线设计方案，包括线缆类型、路径规划、机房布置等。

4. 材料选型：根据方案设计确定的线缆类型和长度，选择合适的材料和配件。

5. 施工实施：按照设计方案，进行线缆敷设、连接、测试等施工工作。

6. 验收测试：完成施工后进行验收测试，确保网络性能符合设计要求。

三、综合布线设计方案的注意事项在制定综合布线设计方案时，需要注意以下几点：1. 标准合规：遵循相关标准和规范，如TIA/EIA-568和ISO/IEC 11801等，确保设计和施工符合行业标准。

2. 容量预留：考虑未来的扩展需求，合理预留容量和接口数量。

综合布线系统设计方案XXX科技有限公司20XX年XX月XX日目录一系统概述 (2)二系统组成 (2)三设备部署 (4)四系统划分 (5)一系统概述整个布线系统由工作区子系统、水平干线子系统、管理子系统、垂直干线子系统、设备间子系统及建筑群子系统等六个子系统构成，并且选用星型结构，自插座至楼层配线架，最后通过数据/语音主干线缆统一连接至主设备间配线架，以便于集中式管理，充分考虑了高度的可靠性、高速率传输特性、灵活性及可扩充性。

二系统组成综合布线系统示意图根据项目需求，综合布线系统分为内网和外网两部分，具体要求如下：（一）、外网外网采用FTTH的方式，由工作区子系统、水平子系统、管理子间系统、垂直干线子系统、设备间子系统构成。

1.工作区子系统:计算机网络信息插座选用六类RJ45插口模块，语音信息插座选用语音4芯电话模块，带倾斜防尘的面板。

并采用86H暗盒及墙型面板，未特别标明的场合安装高度底距地0.3m，与强电插座外沿水平距离为0.2m。

2.水平子系统:水平子系统数据电缆采用超六类八芯非屏蔽双绞线，语音电缆采用4芯电话线到多媒体箱，多媒体箱内设置语音、数据、路由器模块（预留ONU安装位置及支架，ONU由运营商负责实施），从多媒体箱到分光分纤箱采用两芯皮线多模光纤负责语音和数据的接入。

3.管理间子系统:设置在楼层分光分纤箱（常规只做预留空箱给各个运营商）。

4.垂直子系统：采用单模光纤，连接到分光分纤箱。

（常规由运营商敷设）（二）、内网内网主要由工作区子系统、水平子系统、管理子间系统、垂直干线子系统、设备间子系统构成。

1.工作区子系统:电话及计算机网络信息插座选用六类RJ45插口模块，带倾斜防尘的面板。

并采用86H暗盒及墙型面板，未特别标明的场合安装高度底距地0.3m，与强电插座外沿水平距离为0.2m。

2.水平子系统:水平子系统电缆采用超六类八芯非屏蔽双绞线，沿垂直、水平金属桥架及JDG(SC)管敷设。
