MF47工作原理及安装PPT

MF47型万用表的原理-图文第一章MF47型万用表的原理一、直流电流的测量1、小于50μA电流的测量：表头的I0=37.5μA，R0=2K，我们要测量50μA的电流，必须要在表头上并联一个电阻，让此电阻分掉12.5μA的电流，此电阻为多少呢？我们可以通过分流公式计算：2000Ω37.5μA50μA37.5A2000R60006000Ω12.5A12.5μA2000Ω37.5μAM50μA3500Ω--黑表笔+红表笔6000Ω12.5μA50μA电流档/0.25V电压档等效电路在实际电路中R=0.06+0.54+5.4+54+540+600+1480+1120+1700+500=8000Ω50μA表头是基础表头，其余各种档位的电压测量都是在此基础上根据要求进行相应扩展的。

还要说明的是，在50μA电流档中，串联了一个3.5K的电阻，那是测量0.25V电压时所需要的电阻，不影响测量电流的精度。

在表头的两端并联了二只2CK的二极管，它的作用是保护表头的，当出现过超过表头的电压时，被它们吸收。

2、小于500μA电流的测量根据分流公式有：R137.5μA500μAR2462.5μA37.5AR18000R1625.5解之得：R1=7400，R2=600在实际电路中，R1=600+1480+1120+1700+500+2000=7400R2=0.06+0.54+5.4+54+540=6003、小于5mA电流的测量R137.5μA5mAR24962.5μA根据分流公式有：R1R249962.5μA37.5μA50mA37.5AR18000R14962.5解之得：R1=7940，R2=604、小于50mA电流的测量37.5AR18000R149962.5解之得：R1=7994，R2=65、小于500mA电流的测量37.5AR18000R1499962.5解之得：R1=7999.4，R2=0.66、5A电流的测量根据分流公式有：R137.5AR18000R14999962.5R2499962.5μA37.5μA500mAR1=7999.94，R2=0.06二、直流电压的测量根据上面电流的计算，我们知道，表头的内阻是2000//6000=1500,测量50μA的电流时，表头的压降是75mV，也就是说，用表头可以直接测量75mV以下的电压，满刻度为75mV，如果要测量75mV以上的电压，则要利用分压公式进行扩展，例如，你若要将表的量程扩展到0.25V，也就是250mV，那你就必须串联一个3.5K的电阻，让此电阻分掉175mV的电压，而表头只能承受75mV的电压，依此类推，量程与所串电阻的关系如下表：序号R0R1R2R3R4R5R6R7阻值分压值量程15000.07535000.1750.25V150000.751.00V300001.502.50V1500007.5010. 00V80000040.0050.00V4000000200.00250.00V5000000250.00500.00V在以上的测量中用的是50μA表进行电压测量，内阻随电压的升高而增加，每增加1V，增加20KΩ，即20KΩ/V，而在测量1000V电压时，用的是250μA表头，总内阻为4MΩ，相当于4KΩ/V。

MF47型万用表的原理及使用MF47型万用表是一种可以测量多种电量、具有多量程的模拟式仪表，具有使用方便、功能较全的特点。

它主要用来测量直流电流、交直流电压、电阻、三极管的放大倍数、电感量、电容量等。

MF47型万用表具有灵敏度、高分档细、体形轻巧、性能稳定、读数清晰、使用方便的特点。

一、MF47型万用表的原理MF47型万用表的结构主要由测量机构（表头）、转换开关、测量线路、面板组成。

其内部电路主要由公共显示部分、保护电路部分、直流电流电路部分、直流电压电路部分、交流电压电路部分和电阻电路部分组成。

测量机构是一个磁电系直流微安表，电路中使用电位器来调节测量机构回路中的电流大小，用两个二极管和电容反向并联来保护二极管，用于限制测量机构两端的电压，使测量机构不会被过大的电流、电压而烧坏。

电路的“+”位置为红表笔的插孔，“*”位置为黑表笔的插孔。

当测电压和电流时，被测量就会有电流通入测量机构，因此此时不需要内部电池。

当转换开关打到交流电压挡时，通过二极管的整流和限流电阻的限流后，由测量机构通过指针偏转显示出来;当打到直流电压挡时，此时整流二极管没有接入整流，仅有限流电阻在限流;打到直流电流挡时，整流二极管和限流电阻都没有接入电路，万用表直流电流测量电路实质上就是一个多量程的直流电流表，并且采用了闭路式分流电路;测电阻时，把转换开关打到电阻挡，由于此时没有外部电流通入测量机构，因此必须要用到内部电池作为电源。

二、MF47型万用表的使用1.使用前准备（1）为了减小测量误差，在使用前应机械调零。

检查指针是否和刻度上的零点重合，如不重合时，应调整调零旋钮使指针指示在零点。

（2）将红、黑表笔分别插入“+” 插孔和“-”插孔中，如测量大的电流和电压时，即交流直流2500V或直流5A时，应将红插头分别插到“2500V”或“5A”的插孔中。

2.电阻的测量测量电阻的步骤：进行欧姆调零、选择量程、进行测量、读数。

（1）测量电阻时首先应该先欧姆调零，即将表笔短接，这时指针发生偏转，然后调整左上角的欧姆调零旋钮，调整后让指针指到零刻度位置（若此时指针调不到零刻度位置，需更换新电池，是其内部1.5V电池电压不足造成的）。

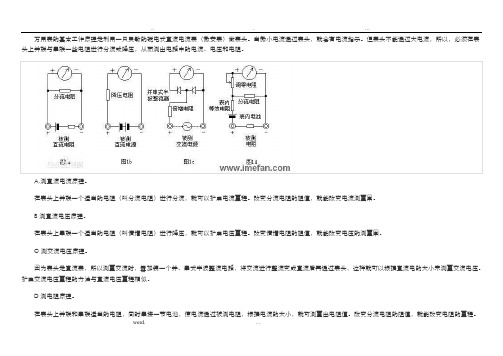

万用表的基本工作原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。

当微小电流通过表头，就会有电流指示。

但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。

A.测直流电流原理。

在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。

改变分流电阻的阻值，就能改变电流测量围。

B测直流电压原理。

在表头上串联一个适当的电阻（叫倍增电阻）进行降压，就可以扩展电压量程。

改变倍增电阻的阻值，就能改变电压的测量围。

C测交流电压原理。

因为表头是直流表，所以测量交流时，需加装一个并、串式半波整流电路，将交流进行整流变成直流后再通过表头，这样就可以根据直流电的大小来测量交流电压。

扩展交流电压量程的方法与直流电压量程相似。

D测电阻原理。

在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。

改变分流电阻的阻值，就能改变电阻的量程。

一、直流电流档1、50μA的电流档由46.2μA表头、电位器WH1、电位器WH2、R21组成。

2、0．25V 的电压档由50μA 的电流档串联R22组成。

VAV25.01345.0115.050=+=μ.. . …VV V V VV AI V V V V V V VV K 1.9918994102.11010)45002250180036084(102.1102.4954494102.11010)2250180036084(102.1102.2472244102.11010)180036084(102.1102.1102.60504150250000505075.4925.010)8001503015(105025.01075.925.010)1503015(105025.05.225.225.010)3015(105025.0175.025.010********.0336133650033625025036503610365.2361=⨯⨯=⨯++++⨯⨯==⨯⨯=⨯+++⨯⨯==⨯⨯=⨯++⨯⨯==+=+==+=⨯+++⨯⨯+==+=⨯++⨯⨯+==+=⨯+⨯⨯+==+=⨯⨯⨯+=----------μVV V V VV A I K 76.100089941027.11110)45002250180036084(1027.11104.50044941027.11110)2250180036084(1027.11168.24922441027.11110)180036084(1027.11127.11127.61504080250000503361336500336250250=⨯⨯=⨯++++⨯⨯==⨯⨯=⨯+++⨯⨯==⨯⨯=⨯++⨯⨯==+=+=------μ二、电阻档（欧姆档）万用表的欧姆档，其原理实质是用伏安法测电阻。
