沥青摊铺机原理

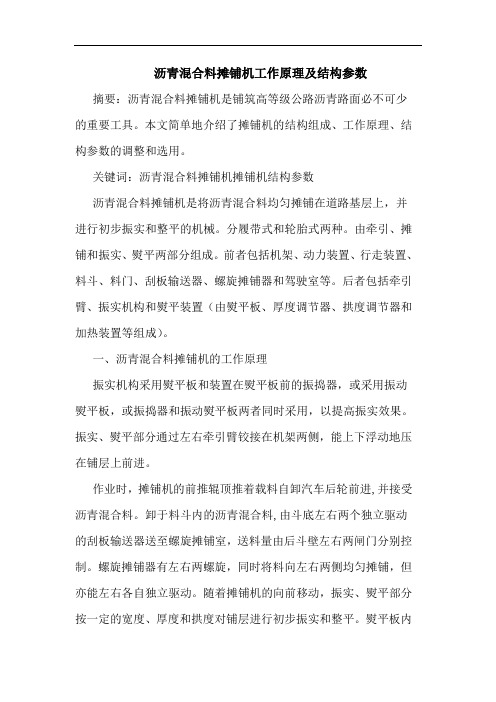

沥青混合料摊铺机工作原理及结构参数摘要：沥青混合料摊铺机是铺筑高等级公路沥青路面必不可少的重要工具。

本文简单地介绍了摊铺机的结构组成、工作原理、结构参数的调整和选用。

关键词：沥青混合料摊铺机摊铺机结构参数沥青混合料摊铺机是将沥青混合料均匀摊铺在道路基层上，并进行初步振实和整平的机械。

分履带式和轮胎式两种。

由牵引、摊铺和振实、熨平两部分组成。

前者包括机架、动力装置、行走装置、料斗、料门、刮板输送器、螺旋摊铺器和驾驶室等。

后者包括牵引臂、振实机构和熨平装置（由熨平板、厚度调节器、拱度调节器和加热装置等组成）。

一、沥青混合料摊铺机的工作原理振实机构采用熨平板和装置在熨平板前的振捣器，或采用振动熨平板，或振捣器和振动熨平板两者同时采用，以提高振实效果。

振实、熨平部分通过左右牵引臂铰接在机架两侧，能上下浮动地压在铺层上前进。

作业时，摊铺机的前推辊顶推着载料自卸汽车后轮前进,并接受沥青混合料。

卸于料斗内的沥青混合料,由斗底左右两个独立驱动的刮板输送器送至螺旋摊铺室，送料量由后斗壁左右两闸门分别控制。

螺旋摊铺器有左右两螺旋，同时将料向左右两侧均匀摊铺，但亦能左右各自独立驱动。

随着摊铺机的向前移动，振实、熨平部分按一定的宽度、厚度和拱度对铺层进行初步振实和整平。

熨平板内装有加热装置，以便在寒冷季节或在作业开始前对板底进行加热，防止沥青混合料的粘附。

由于熨平板有浮动特性，故能通过厚度调节器来改变熨平板底面相对于地面的仰角，以调节铺层厚度。

在作业过程中，浮动熨平板还能减少路基或路面基层高低不平对铺筑平整度的影响。

有些摊铺机的熨平板连同振捣器制成伸缩式，螺旋摊铺器可接长或缩短，以铺筑不同宽度的路面。

熨平板的调节有手动或半自动的。

60年代以来，采用了自动调平装置，它是以预置张紧钢丝绳、平整的路缘石或已铺筑好的路面作为基准，利用传感器随时检测因路基或路面基层高低不平而造成熨平板相对于基准所发生的位置偏差，并不断调整左右牵引臂的牵引点位置，以改变熨平板底面的仰角，达到高精度整平的目的。

三滚轴摊铺机是一种用于摊铺混凝土或沥青的工程机械设备。

根据搜索结果，三滚轴摊铺机的基本原理是通过沥青搅拌车将混合好的沥青倒入三滚轴摊铺机的料斗中，然后通过滚轴将沥青均匀地铺在路面上，最后通过振动器和壳体压实，形成平整的沥青路面。

在混凝土摊铺中，三滚轴摊铺机前进过程中，前振动轴逆时针方向高速转动，由于振动轴的偏心布置，使与振动轴接触的混凝土料受到打击，使混凝土料表面的骨料下沉，砂浆上浮，从而实现混凝土的初步振实和整平。

此外，还有排式振捣三辊轴混凝土摊铺一体机，它将通用的三辊轴摊铺机和排式振捣机组合，以保证施工质量和平整度。

第1页共1页。

沥青摊铺机（也称为沥青铺设机）是一种用于道路建设和维护的重要设备。

它主要用于将沥青混凝土铺设在道路表面，以创建平整、坚固的行驶面。

本文将介绍沥青摊铺机的操作和施工技术，以帮助操作人员有效地使用该设备。

1. 摊铺机的组成和工作原理沥青摊铺机由多个部件组成，包括铺料层厚度调节装置、沥青储料箱、温控系统、振动压路系统以及驾驶室等。

工作原理是通过驱动系统将沥青混凝土从储料箱输送到摊铺辊上，然后通过辊筒的旋转和振动将其均匀铺设在道路表面。

2. 操作前的准备工作在操作摊铺机之前，需要进行一系列的准备工作。

首先，检查摊铺机的各个部件是否完好无损，并及时进行维修和更换。

然后，检查辅助设备如温控系统和压路机是否正常工作。

另外，要确保沥青料的质量和温度符合要求，并准备好所需的辅助工具和安全设备。

3. 摊铺技术要点摊铺机的操作技术对于保证施工质量和效率至关重要。

以下是一些摊铺技术要点：3.1 摊铺速度和均匀性在开始铺设之前，要根据道路的宽度和长度合理调整摊铺机的速度。

同时，要保持辊筒的旋转速度和振动幅度适当，以确保沥青混凝土的均匀铺设。

3.2 厚度控制通过调整铺料层厚度调节装置，控制沥青混凝土的铺设厚度。

在摊铺的过程中，及时检查厚度，如果出现偏差，要及时调整。

3.3 辊压在摊铺之后，使用压路机对沥青混凝土进行压实，以确保其紧密结合和坚固性。

压路机的选择和操作也是重要环节，要根据具体施工要求进行设备的选择和调整。

4. 安全注意事项在操作沥青摊铺机时，操作人员必须严格遵守安全操作规程，以确保人员和设备的安全。

以下是一些常见的安全注意事项：4.1 穿戴安全装备，如安全帽、安全鞋、耳罩等，以防止意外伤害。

4.2 熟悉并遵守摊铺机的使用说明和操作规程。

4.3 遵守交通规则，尽量在施工期间避免发生交通事故。

4.4 定期检查和维护设备，及时处理故障和损坏。

5. 常见问题及解决方法在使用沥青摊铺机的过程中，可能会遇到一些常见的问题。

沥青摊铺机技术安全操作规程沥青摊铺机是一种用于道路修建和维护的重型机械设备，使用时需要严格遵守技术操作规程以确保工作的安全和效率。

以下是沥青摊铺机的技术安全操作规程，共2000字。

一、设备检查和准备1. 摊铺机械设备在使用前应进行检查，确保设备各部位完好无损，无松动、断裂、磨损等情况。

尤其要注意检查传动装置、刮板装置、液压系统等关键部位的工作状况。

2. 确保沥青摊铺机内的燃油、润滑油和液压油等工作液体充足，并检查其质量是否符合要求。

3. 摊铺机的加油、润滑等操作必须停机完成，避免因操作不当引发火灾或其他安全事故。

4. 检查摊铺机上各类液晶屏、仪表、控制开关等装置是否正常工作，确保操作人员能准确读取信息，并能正常操作。

二、施工现场准备1. 在施工现场应封闭好施工区域，设置足够的安全警示标志和围栏，防止非工作人员进入施工区域。

2. 施工区域内的道路、地面等表面应平坦、坚固，防止沥青摊铺机在工作过程中出现偏移和摆动。

3. 施工现场应保持干燥，避免因地面湿滑引发事故。

4. 施工现场应配置好消防器材和急救设备，并指定专人负责监督和管理。

三、沥青摊铺机操作1. 操作人员必须熟悉摊铺机的结构、工作原理和操作方法，具有相关的操作证书，并接受过必要的安全培训。

2. 操作人员应穿戴好安全装备，包括安全帽、耳塞、防护服等，并系好工作带，防止不慎跌落。

3. 摊铺机操作前必须在沥青摊铺缆车两侧，设立良好的警戒线，并配备专人负责指挥，确保施工安全。

4. 在摊铺机开始工作之前，操作人员必须先起动发动机，并等待发动机达到正常工作温度，确保各个部位能正常工作。

5. 开始工作前，操作人员必须先清理摊铺机上的杂物，确保沥青能均匀铺设。

6. 操作人员必须根据工程需要和沥青材料的性质，调整好摊铺机的工作速度和厚度，确保施工质量。

7. 在摊铺过程中，操作人员应时刻观察沥青材料的供给情况，及时调整供给速度，确保摊铺均匀。

8. 操作人员在摊铺机运行过程中，必须保持警觉，观察周围环境，防止与其他机械或人员发生碰撞。

沥青混凝土摊铺机工作原理和路面平整度控制方法沥青混凝土摊铺机是沥青路面施工的主要设备，由主机和熨平装置两大部分组成。

主机和熨平装置的技术性能、维修养护、施工工艺、质量控制以及操作人员的技术水平等因素均可影响沥青路面的密实度和平整度。

本文结合摊铺机主机功能和熨平装置工作原理，讲述沥青混凝土路面摊铺施工过程中，路面平整度的影响因素及控制方法。

关键词沥青混凝土摊铺机工作原理路面平整度主机结构及功能主机结构沥青混凝土摊铺机规格型号较多，各类型的摊铺机结构也不尽相同，但其结构一般由机架、动力系统(含发动机、液压传动系统)、行走系统、电控系统、收料输料系统(含前推辊、收料斗、刮板输料器、螺旋分料器)、调平系统、熨平装置等组成，如图1 所示。

上述结构中，除了熨平装置以外，均属于主机的主要组成部分。

主要功能主机的主要功能包括以下4 个方面:一是牵引摊铺机整体行走，并为摊铺机各个系统提供动力;二是通过主机前部的推辊推动运料自卸车行进，使其完成向收料斗卸料作业;三是通过刮板输送器和螺旋分料器将收料斗接收的混合料输送到摊铺宽度范围以内;四是连接并支撑熨平装置，为其液压回路提供动力，并可调整熨平板位置高度和作业角度。

熨平装置结构及工作原理结构熨平装置是沥青混凝土摊铺机的主要工作装置，通过主机两侧的提升缸和大臂与主机铰接在一起。

全功能的熨平装置由箱体、主熨平板(主板)、副熨平板(副板)、加宽熨平板(加长段)、刮料护板、端板、振捣机构、振动机构、厚度调节器、拱度调节机构、加热系统等组成，其示意图如图2 所示。

摊铺机主机后部及熨平装置前部均设有护板，熨平装置两端设有端面挡板，由此在熨平装置前部形成 1 个储存沥青混凝土的摊铺材料室。

其中端面挡板可使摊铺层获得较平整的边缘，可调高度的熨平板把混合料刮到预铺高度。

沥青混凝土经振捣夯锤振实后，在熨平板底面和振动器的共同作用下，形成具有一定密实度的沥青路面摊铺层。

以图2 中双振捣式振捣梁为例，其附有2 套振幅可调的振捣机构，即预振捣梁和主振捣梁。

沥青摊铺机工作原理沥青摊铺机是一种用于道路施工的重型机械设备，它能够将沥青混合料均匀地铺设在道路表面，以建造平整耐久的道路。

本文将详细解释沥青摊铺机的工作原理，并确保解释清楚、易于理解。

1. 摊铺机的组成部分沥青摊铺机主要由以下几个组成部分构成：1.1 发动机系统发动机系统是摊铺机的动力来源，通常采用柴油发动机。

发动机驱动液压泵和液压马达，为摊铺过程提供所需的动力。

1.2 液压系统液压系统包括液压泵、液压马达、液压缸等组件。

它负责产生并传递液压能量，控制各个部件的运动和操作。

1.3 送料系统送料系统负责将沥青混合料从料斗输送到摊铺部位。

它通常由送料斗、送料辊以及与之配套的输送带组成。

1.4 摊铺系统摊铺系统由摊铺辊、振动器和平整板等组成。

它负责将沥青混合料均匀地铺设在道路表面，并通过振动和压实来使其达到所需的密实度和平整度。

1.5 控制系统控制系统用于控制摊铺机的各项操作，如调节送料速度、调整振动频率和幅度等。

它通常由操作台上的控制面板和相应的传感器、电气元件组成。

2. 摊铺机的工作流程沥青摊铺机的工作流程可以分为以下几个步骤：2.1 沥青混合料供给在施工现场，沥青混合料通常由搅拌站通过运输车送至摊铺机旁边的料斗。

然后，送料系统开始工作，将沥青混合料从料斗中输送到摊铺部位。

2.2 摊铺辊预热在开始实际摊铺之前，摊铺辊需要进行预热。

预热可以提高辊筒与沥青之间的粘附性，以便更好地将沥青混合料粘附在辊筒上。

2.3 摊铺辊铺设沥青混合料当摊铺辊预热完毕后，开始铺设沥青混合料。

送料系统将沥青混合料输送到摊铺辊前方，摊铺辊在移动的同时将沥青混合料均匀地铺设在道路表面。

2.4 振动和压实在沥青混合料被铺设后，振动器开始工作。

振动器通过产生高频振动，使沥青混合料中的颗粒得以紧密排列，提高密实度。

同时，摊铺机的重量也会对沥青混合料进行压实，进一步增加其密实度和平整度。

2.5 平整板调节高度为了保证道路表面的平整度，摊铺机配备了可调节高度的平整板。

沥青摊铺机工作原理沥青摊铺机是一种用于道路修建中的重型机械设备，其主要功能是在道路表面上喷涂沥青并铺设沥青混凝土。

其所采用的工作原理是将沥青材料与混凝土进行混合，并通过机械设备进行压制，使其在道路表面上形成一层均匀的厚度，从而形成平整的道路表面。

沥青摊铺机的主要工作原理包括：1.沥青混合料的制备沥青摊铺机的工作原理是基于混合料的制备和施工工艺的。

沥青混合料是一种由沥青、石料、砂子和其他添加剂混合而成的材料。

其制备过程中需要将这些原材料经过精确的配比和混合，以确保混合料的质量和均匀性。

2.沥青喷洒和均匀铺装沥青摊铺机通过使用一系列的喷洒设备，将沥青混合料均匀地喷洒在道路表面上。

喷洒过程中需要使用喷嘴和喷杆对混合料进行均匀分布。

之后，摊铺机的铺装机构将混合料压制到所需的厚度。

在这个过程中，需要使用机器辅助系统和振动设备，以确保铺装的均匀性和平整度。

3.压实混合料完成混合料的喷洒和铺装之后，摊铺机将会使用压路机进行振动压实。

振动压路机的作用是将混合料压实为坚硬的路面，从而增加混合料的密度，提高路面的平整度和硬度。

通过调整振动压路机的振动频率和压力，可以适度控制混合料的压实密度。

4.散热和保温在铺装混合料的整个过程中，需要做好散热和保温的工作。

散热的目的是防止混合料在铺装过程中受到过度热的影响。

同时在铺装完成之后，也需要进行保温加工，以便让混合料在接下来的几小时内得到充分的硬化和固化。

总而言之，沥青摊铺机是一种按照高标准的质量要求，经过若干角度的复杂技术流程制作而成的道路铺装机械设备。

其科学的制作和施工工艺使得道路铺设后，其平整度和均匀性大大提升，同时也使得道路的性能和使用寿命得到了保障。
