摊铺机电气系统简介(四)

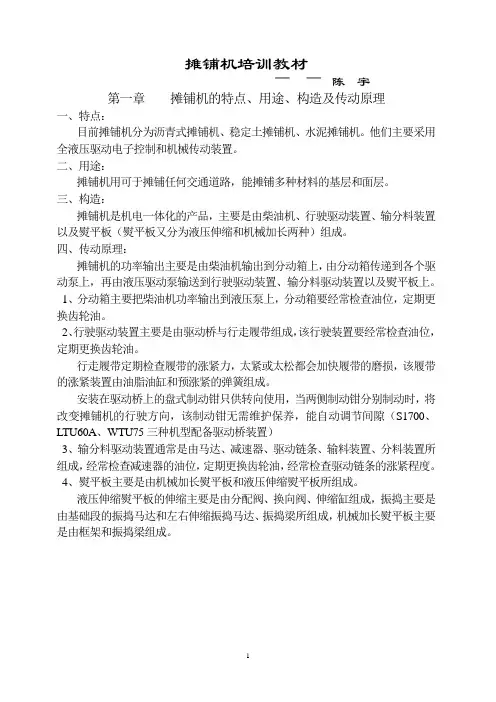

摊铺机培训教材——陈宇第一章摊铺机的特点、用途、构造及传动原理一、特点：目前摊铺机分为沥青式摊铺机、稳定土摊铺机、水泥摊铺机。

他们主要采用全液压驱动电子控制和机械传动装置。

二、用途：摊铺机用可于摊铺任何交通道路，能摊铺多种材料的基层和面层。

三、构造：摊铺机是机电一体化的产品，主要是由柴油机、行驶驱动装置、输分料装置以及熨平板（熨平板又分为液压伸缩和机械加长两种）组成。

四、传动原理：摊铺机的功率输出主要是由柴油机输出到分动箱上，由分动箱传递到各个驱动泵上，再由液压驱动泵输送到行驶驱动装置、输分料驱动装置以及熨平板上。

1、分动箱主要把柴油机功率输出到液压泵上，分动箱要经常检查油位，定期更换齿轮油。

2、行驶驱动装置主要是由驱动桥与行走履带组成，该行驶装置要经常检查油位，定期更换齿轮油。

行走履带定期检查履带的涨紧力，太紧或太松都会加快履带的磨损，该履带的涨紧装置由油脂油缸和预涨紧的弹簧组成。

安装在驱动桥上的盘式制动钳只供转向使用，当两侧制动钳分别制动时，将改变摊铺机的行驶方向，该制动钳无需维护保养，能自动调节间隙（S1700、L TU60A、WTU75三种机型配备驱动桥装置）3、输分料驱动装置通常是由马达、减速器、驱动链条、输料装置、分料装置所组成，经常检查减速器的油位，定期更换齿轮油，经常检查驱动链条的涨紧程度。

4、熨平板主要是由机械加长熨平板和液压伸缩熨平板所组成。

液压伸缩熨平板的伸缩主要是由分配阀、换向阀、伸缩缸组成，振捣主要是由基础段的振捣马达和左右伸缩振捣马达、振捣梁所组成，机械加长熨平板主要是由框架和振捣梁组成。

第二章摊铺机的维护与保养一、概述由于摊铺机的结构及各种使用环境的要求应每天进行养护工作。

润滑前，油嘴应彻底清洗。

正确的维护保养将增加摊铺机操作安全性以及可靠性，而且延长机器的使用寿命。

二、柴油机目前摊铺机主要采用德国道依兹风冷、水冷柴油发动机，柴油机在高速旋转之前要低速运转几分钟，每天起动前必须检查机油油位，定期更换发动机机油，经常检查柴滤、机滤、空气滤清器。

三一摊铺机结构及工作原理三一摊铺机是一种道路铺设设备，主要用于道路、高速公路等路面的铺设工作。

它由以下几个部分组成：1.行走系统：摊铺机行走系统由履带、行走马达和行走驱动系统组成。

履带能够提供稳定的行走支撑，行走马达和驱动系统则能够为摊铺机提供动力和控制行走方向。

2.铺面装置：铺面装置包括振动斗和铺面搅拌器。

振动斗用于将沥青混凝土从料斗中输送到道路表面，并通过振动将其均匀铺平。

铺面搅拌器则用于对铺面进行搅拌和平整，以确保路面的平整度和密实度。

3.供料系统：供料系统由沥青混凝土料斗、输料斗和输送系统组成。

沥青混凝土通过料斗从搅拌站输送至铺面装置，输送系统则将料斗中的沥青混凝土输送至振动斗进行铺面作业。

4.控制系统：控制系统负责对摊铺机的各个系统进行监控和调节，以确保铺设工作的正常进行。

它包括操作杆、控制面板和电气控制箱等组成部分。

操作员通过控制杆和控制面板来控制摊铺机的行走速度、铺面装置的工作状态以及沥青混凝土的供料量等。

工作原理：1.行走原理：摊铺机通过操纵控制杆来控制履带行走马达的转动方向和速度，从而驱动摊铺机在工作区域内进行行走。

操作员可以根据需要调整行走速度，以适应不同道路和施工要求。

2.沥青混凝土供料原理：沥青混凝土通过料斗从搅拌站输送至摊铺机的料斗中，然后通过输送系统输送至振动斗中。

在振动斗的作用下，沥青混凝土被均匀铺放在道路表面。

3.铺面搅拌原理：摊铺机的铺面装置包括搅拌器，通过搅拌器的旋转和振动作用，将铺面上的沥青混凝土进行搅拌和平整，以确保路面的平整度和密实度。

控制系统可以根据操作员的要求，对摊铺机的行走速度、振动斗的振动频率和幅度、沥青混凝土的供料量等进行调节和控制，以确保摊铺机的铺设工作能够按照规定的要求进行。

摊铺机电气原理2023年10月27日电源系统一启动系统二照明系统三四仪表和报警系统五工作系统六目录七检测与维修八电气基础知识信号系统电气基础知识一Power system一、工程机械电气系统的特点2．单线并联Single wiring parallel connection 3．负极搭铁negative to ground +positive-negative (ground)1．低压直流Low voltageDirect Current24V安装2块蓄电池的柴油车安装1块蓄电池的汽油车额定电压电源负极与车架相连，俗称负极搭铁。

二、工程机械常见电器元件认知1.导线Wire 线束常用的导线种类有日标（AVSS 等）、国标（QVR ）、德标（FLRY ）、美标（AWG ）等几大系列。

根据用途，低压导线又有普通导线、起动电缆和搭铁电缆之分。

普通导线Electrical wires起动电缆Start cable Positive cable 搭铁电缆Ground cable Negative cable2.线束Harness为了使全车繁多的导线规整、方便安装及保护导线的绝缘层不被损坏，一般都将车辆电路中各低压导线（除蓄电池电缆外）用棉纱编织或用聚氯乙烯塑料带包扎成束，称为线束。

3.插接器Connectors插接器大致可以分为以下几类：第一类是连接线束和电器元件，第二类是连接线束与线束，第三类是连接线束与车身。

4.开关Switch开关电器是一种最简单的电器，用来接通或断开控制电路。

纽子开关按钮开关机械式电源总开关钥匙开关万能转换开关(在摊铺机又叫主开关)接触器行程开关5.电路保护装置Circuit protection device工程车辆电路保护装置用于线路或电气设备发生短路或过载时自动切断电路，保证电气设备及线路的安全。

常用的电路保护装置有保险丝Fuse、易熔线Fusible line及断路器Breaker。

沥青摊铺机工作原理沥青摊铺机是一种用于道路施工的重型机械设备，它能够将沥青混合料均匀地铺设在道路表面，以建造平整耐久的道路。

本文将详细解释沥青摊铺机的工作原理，并确保解释清楚、易于理解。

1. 摊铺机的组成部分沥青摊铺机主要由以下几个组成部分构成：1.1 发动机系统发动机系统是摊铺机的动力来源，通常采用柴油发动机。

发动机驱动液压泵和液压马达，为摊铺过程提供所需的动力。

1.2 液压系统液压系统包括液压泵、液压马达、液压缸等组件。

它负责产生并传递液压能量，控制各个部件的运动和操作。

1.3 送料系统送料系统负责将沥青混合料从料斗输送到摊铺部位。

它通常由送料斗、送料辊以及与之配套的输送带组成。

1.4 摊铺系统摊铺系统由摊铺辊、振动器和平整板等组成。

它负责将沥青混合料均匀地铺设在道路表面，并通过振动和压实来使其达到所需的密实度和平整度。

1.5 控制系统控制系统用于控制摊铺机的各项操作，如调节送料速度、调整振动频率和幅度等。

它通常由操作台上的控制面板和相应的传感器、电气元件组成。

2. 摊铺机的工作流程沥青摊铺机的工作流程可以分为以下几个步骤：2.1 沥青混合料供给在施工现场，沥青混合料通常由搅拌站通过运输车送至摊铺机旁边的料斗。

然后，送料系统开始工作，将沥青混合料从料斗中输送到摊铺部位。

2.2 摊铺辊预热在开始实际摊铺之前，摊铺辊需要进行预热。

预热可以提高辊筒与沥青之间的粘附性，以便更好地将沥青混合料粘附在辊筒上。

2.3 摊铺辊铺设沥青混合料当摊铺辊预热完毕后，开始铺设沥青混合料。

送料系统将沥青混合料输送到摊铺辊前方，摊铺辊在移动的同时将沥青混合料均匀地铺设在道路表面。

2.4 振动和压实在沥青混合料被铺设后，振动器开始工作。

振动器通过产生高频振动，使沥青混合料中的颗粒得以紧密排列，提高密实度。

同时，摊铺机的重量也会对沥青混合料进行压实，进一步增加其密实度和平整度。

2.5 平整板调节高度为了保证道路表面的平整度，摊铺机配备了可调节高度的平整板。

本文由SHIXUE14贡献doc文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

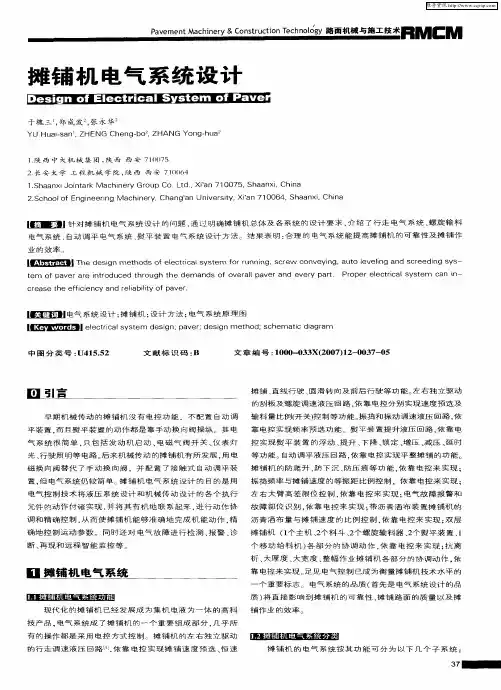

第十一讲摊铺机电气系统设计概述摊铺机电气系统设计的目的是用电气控制技术将液压系统设计和机械传动设计的各个执行元件的动作付诸实现，并将其有机的联系起来，进行动作协调和精确控制，从而使摊铺机能够准确地完成职能动作和精确地控制运动参数。

同时还对电气故障进行检测、报警、诊断、故障再现和远程智能监控等。

早期机械传动的摊铺机没有电控功能，不配置自动调平装置，而且熨平装置的浮动、升降、伸缩及料斗的开合都是靠手动换向阀操纵，其电气系统很简单，只包括发动机启动、电磁气阀开关、仪表灯光、行驶照明等电路。

后来机械传动的摊铺机有所发展，用电磁换向阀替代了手动换向阀，并配置了接触式自动调平装置，但电气系统仍较简单，只是增加了部分开关控制电路。

现代化的摊铺机已经发展成为集机电液为一体的高科技产品，电气系统成了摊铺机的一个重要组成部分，几乎所有的操作都是采用电控方式控制的。

摊铺机的左右独立驱动的行走调速液压回路，依靠电控实现摊铺速度预选、恒速摊铺、直线行驶、园滑转向及前后行驶等功能。

左右独立驱动的刮板及螺旋调速液压回路，依靠电控分别实现速度预选及输料量比例(或开关)控制等功能。

振捣和振动调速液压回路，依靠电控实现频率预选功能。

熨平装置提升液压回路，依靠电控实现熨平装置的浮动、上升、下降、锁定、增压、减压、延时等功能。

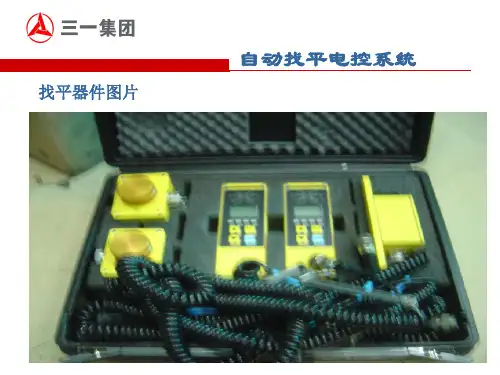

自动调平液压回路，依靠电控实现平整摊铺的功能。

摊铺机的防爬升、防下沉、防压痕等功能，依靠电控来实现。

振捣频率与摊铺速度的等振距比例控制，依靠电控来实现。

左右大臂高差限位控制，依靠电控来实现。

电气故障报警和故障部位识别，也是依靠电控来实现。

带沥青洒布装置摊铺机的沥青洒布量与摊铺速度的比例控制，依靠电控来实现。

双层摊铺机（1 个主机、2 个料斗、2 个螺旋输料器、2 个熨平装置、1 个移动给料机）各部分的协调动作，依靠电控来实现。

有关“沥青混凝土摊铺机”的构造
沥青混凝土摊铺机是一种专门用于铺设沥青混凝土的工程机械设备。

有关“沥青混凝土摊铺机”的构造如下：
1.主机：主机是摊铺机的核心部分，包括发动机、传动系统、行走装置、料斗、料门、刮
板输送器、螺旋摊铺器和驾驶室等部分。

其中，发动机是摊铺机的动力来源，传动系统将发动机的动力传递给行走装置和螺旋摊铺器，行走装置控制摊铺机的行进方向和速度，料斗和料门控制沥青混凝土的供给，刮板输送器和螺旋摊铺器则负责将沥青混凝土均匀铺设在路面上。

2.熨平装置：熨平装置是摊铺机的关键部分，包括熨平板、厚度调节器、拱度调节器和加
热系统等部分。

熨平板用于将沥青混凝土初步压实成一定的厚度，厚度调节器和拱度调节器则根据路面设计和施工要求调节摊铺的厚度和拱度，加热系统则保证熨平板在较低温度下工作，防止沥青混凝土在熨平板上黏结。

3.操纵控制系统：操纵控制系统是摊铺机的控制部分，包括各种控制开关、仪表和指示器
等部分。

通过操纵控制系统，驾驶员可以控制摊铺机的启动、停止、行走、转向和速度等动作，并可以观察到各种仪表和指示器的数据和状态，以便及时调整和操作。

4.液压系统：液压系统是摊铺机的重要组成部分，包括液压泵、液压马达、液压缸和控制
阀等部分。

液压系统的作用是将发动机的动力转化为液压能，再通过液压马达和控制阀等部件将液压能转化为机械能，以驱动摊铺机的各个动作。

5.电气系统：电气系统是摊铺机的控制和监测系统，包括发电机、电缆和控制柜等部分。

电气系统为摊铺机提供电源和控制信号，保证摊铺机的正常工作和运行。

摊铺机的工作原理摊铺机是一种用于筑路的机械设备，主要用于在路面上铺设沥青、混凝土等材料。

摊铺机的工作原理主要包括供料系统、铺料系统、振动系统和控制系统等几个方面。

首先，供料系统是摊铺机中的重要组成部分，其主要功能是将混合料导入摊铺机。

供料系统由料斗、输送带、振动筛和分配斗等组成。

混合料首先被装入料斗中，在料斗上方的输送带的作用下，混合料被运送到振动筛上进行筛分，以去除杂质和过大的颗粒。

筛分后的混合料进入分配斗，由分配斗中的门板控制下落速度，实现对混合料的均匀供料。

其次，铺料系统是摊铺机的核心部分，铺料系统以变幅台和滚筒为主要组成部分。

变幅台具有改变机器工作宽度的功能，可根据需要进行调节，使其适应不同的施工要求。

滚筒是铺料的关键部位，通过滚筒的旋转和振动，将供料系统中的混合料均匀地铺在地面上，形成具有特定形态的路面结构。

滚筒的设计和设置可以根据需要进行调整，以实现不同厚度、宽度和质量的路面铺设。

此外，振动系统是摊铺机的重要辅助部分，其主要功能是在混合料铺设过程中进行振动和压实，以提高路面的密实度和均匀性。

振动系统通常由振动器、重力压路轮和压路板组成。

振动器通过振动的力量，使混合料在铺设过程中具有更好的均匀性和密实度。

重力压路轮的重量和振动频率可以调整，以适应不同类型的路面材料。

压路板通过重力和振动的作用，进一步压实铺设的路面，提高其稳定性和耐久性。

最后，控制系统是摊铺机的智能化部分，通过对各个组成部分的控制和监测，实现对摊铺机工作状态的管理和调节。

控制系统主要包括电气控制和液压系统。

电气控制系统通过传感器和执行器，对供料、铺料、振动和压实等系统进行自动化控制和调节。

液压系统通过油泵、液压缸和液压阀等，实现对各个部件的液压传动和运动控制。

总结来说，摊铺机的工作原理是通过供料系统将混合料导入机器，在铺料系统的作用下，将混合料均匀地铺在地面上，然后通过振动系统进行压实和振动，最后通过控制系统实现对摊铺机的智能化调控。

摊铺机结构原理及安装调整摊铺机结构原理及安装调整技术在技术上，摊铺机的安装和调整是正确使用摊铺机，保持摊铺机的最佳工况，保证路面施工质量和施工进度的基本要求。

要正确安装和调整摊铺机，就必须掌握摊铺机的结构原理、安装和调整方法。

一、摊铺机总体结构和工作原理虽然摊铺机品牌、规格众多，但其结构原理均大致相同，主要由机架系统、动力系统(发动机系统和液压系统)、电控系统、料斗受料系统、刮板输料系统、搅龙分料系统、熨平装置和调平系统组成。

图1为摊铺机的系统构成。

图1 摊铺机的系统构成在工作中，自卸料车将混合料倒入摊铺机料斗，刮板输料系统将混凝料向后输送到摊铺机后部的摊铺槽，搅龙分料系统(螺旋布料器)将其均匀的输送到两侧摊铺面，供料速度由料位器控制;摊铺机以稳定的速度推顶自卸车前进，自卸车边前进边卸料，摊铺机连续摊铺;摊铺层经过夯锤初步夯实后，再经熨平板振动、熨平，最后由压路机进一步压实。

二、机械原理基础知识摊铺机系统虽然复杂，但也是由几种基本传动方式和简单机构组成的。

摊铺机中主要传动方式有液压传动、齿轮传动、链轮传动、带传动，主要机构有螺旋机构和连杆机构。

本文仅介绍机械传动和机构。

1、齿轮传动齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。

可用来传递任意两轴之间的运动和力。

齿轮传动平稳，传动比精确，工作可靠、效率高、寿命长，使用的功率、速度和尺寸范围大;但制造精度要求高。

摊铺机的分动箱和各种减速机都是齿轮传动机构。

只是布置的方式不同，分动箱为普通轮系，各种减速机是行星轮系。

2、链轮传动机构链轮传动由链条和主、从动链轮所组成。

链轮上制有特殊齿形的齿，依靠链轮轮齿与链节的啮合来传递运动和力。

链传动效率较高，制造与安装精度要求较低，成本低廉，适合远距离传动。

而且使用方便可靠，可用于低速重型及极为恶劣的工作条件。

摊铺机的搅龙驱动、刮板驱动、履带、刮板链和许多调拱机构都应用了链传动。

3、带传动机构带传动是由主动轮、从动轮和紧套在两轮上的传动带组成。

沥青混凝土摊铺机电气控制系统的改造摘要：由于沥青摊铺机单片数字控制系统存在缺点，所以在实际中要结合可编程控制器接口的理想功能，特点和良好特性，改变了沥青摊铺机的原有控制系统，改善了沥青摊铺机的电气自动控制系统，可靠操作简化了电子控制系统的外围驱动电路。

关键词：沥青混凝土；摊铺机；电气控制引言SUM820系列摊铺机为全液压履带式摊铺机，可实现全自动路面摊铺｡该机配置UY090型号的熨平板机械双夯振动熨平板可实现摊铺宽度为2.5-9米，最小摊铺宽度2.5米，灵活的机身和高速的转场能力､安全可靠的制动性能，广泛应用于铺筑高速公路及匝道､等级公路､城乡道路､园林､居民小区､停车场及其引道的修补工程等｡1､摊铺机行驶控制系统在沥青混凝土路面的电气控制系统中，最重要的是控制系统的控制器，主要负责摊铺机体的方向和速度的自动控制。

在摊铺机操作过程中，前进速度保持不变。

速度偏差直接影响路面的平整度是非常重要的，这是测量铺路质量的最重要指标。

摊铺机速度的变化主要受发动机速度，液压系统压力，液压系统体积变化以及履带滑移的影响。

为了克服由这些因素引起的速度变化，交通控制系统使用速度反馈控制来实现恒定的路面速度。

2､改造方案沥青摊铺机原始控制系统和自动控制采用基于单片机数字控制器的自动控制模式。

目前，作为一种新型的数字控制器，由于其理想的功能和技术上的充分展示而被广泛使用。

利用龙控制功能改造原机的自动控制系统，实现或接近原机的可靠性，即使用可编程控制器代替原有的单片数字控制系统。

2.1、液压回路控制日本沥青设备的新控制系统SUM820是一个可调节控制的闭式液压回路，由一个变量泵和一个变量电机组成，而刮板，搅拌和转向的液压控制系统由可变数量的发动机和液压回路组成。

液压控制核心的控制是控制比例电磁阀进行转向，转向，刮削和混合，以控制泵的角度，调节比例电磁阀的平均工作电流，从而控制液压泵的排量，提供控制，转向和无级刮刀速度控制和混合。
