第 1 章原始资料分析1.变电站的地址和地理位置选择：建设一个变电站要考虑到地理环境、气象条件等因素，包括：⑴年最高温度、最低温度。
⑵冬季、夏季的风向以及最大风速。
⑶该地区的污染情况。
2.确定变电站的建设规模设计⑴电压等级有两个：110kV 10kV。
⑵主变压器用两台。
⑶进出线情况：110kV有两回进线，10kV有18回出线。
3.设计110kV和10kV侧的电气主接线：通过比较各种接线方式的优缺点、适用范围，确定出最佳的接线方案。
⑴110kV侧有两回进线，为电源进线，此时宜采用桥形接线，根据桥断路器的安装位置，可分为内桥和外桥接线两种，比较这两种接线的特点，适用范围，确定110k V侧的接线方式为内桥接线。
⑵10kV侧有18回出线，可供选择的接线方式有：①单母线分段接线。
②双母线以及双母线分段。
③带旁路母线的单母线和双母线接线。
比较这几种接线方式的优缺点，适用范围，确定出10K V侧的接线方式为单母线分段接线。
4.计算短路电流及主要设备选型。
⑴主变压器的型号、容量、电压等级、冷却方式、结构、容量比和中性点接地方式的选择等。
①主变的容量：主变容量的确定应根据电力系统5-10 年发展规划进行。
当变电所装设两台及以上主变时，每台容量的选择应按照其中任一台停运时，其余容量至少能保证所供一级负荷或为变电所全部负荷的60-80%。
②接线方式：我国110kV及以上电压，变压器三相绕组都采用“YN'联接；35kV采用“Y” 联接，其中性点多通过消弧线圈接地。
因此，普通双绕组一般选用YN，d11 接线；三绕组变压器一般接成YN，y，d11 或YN，yn，d11 等形式。

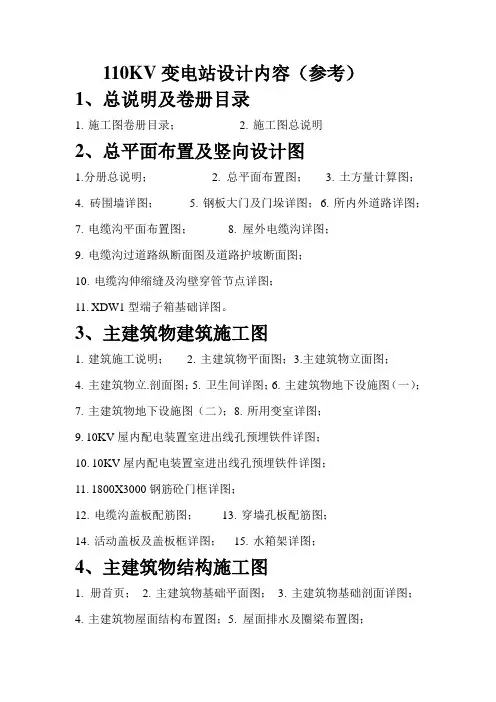

5.绘制电气主接线图；总平面布置图；110kV和10kV的进出线间隔断面图等有关图纸。
6.简要设计主变压器继电保护的配置、整定计算选择几个特殊的短路点：如110k V侧、10kV母线上。
根据系统的短路容量进行整定计算。
7.防雷接地设计防雷设计要考虑到年雷暴日，保护范围等因素。
