500kV变电站配电装置选型及总平面布置优化

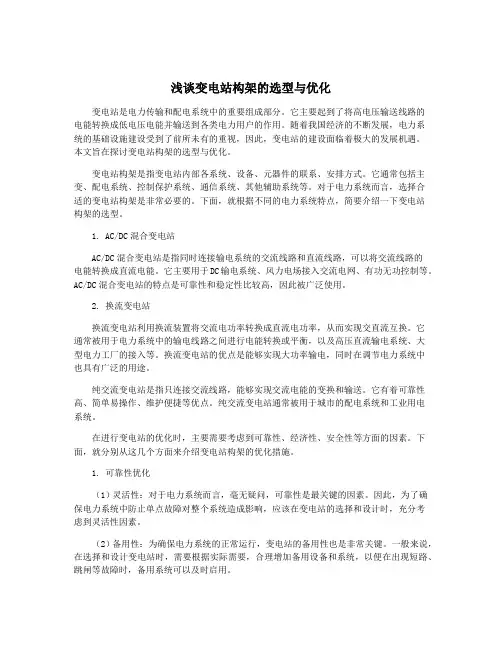

浅谈变电站构架的选型与优化变电站是电力传输和配电系统中的重要组成部分。

它主要起到了将高电压输送线路的电能转换成低电压电能并输送到各类电力用户的作用。

随着我国经济的不断发展，电力系统的基础设施建设受到了前所未有的重视，因此，变电站的建设面临着极大的发展机遇。

本文旨在探讨变电站构架的选型与优化。

变电站构架是指变电站内部各系统、设备、元器件的联系、安排方式。

它通常包括主变、配电系统、控制保护系统、通信系统、其他辅助系统等。

对于电力系统而言，选择合适的变电站构架是非常必要的。

下面，就根据不同的电力系统特点，简要介绍一下变电站构架的选型。

1. AC/DC混合变电站AC/DC混合变电站是指同时连接输电系统的交流线路和直流线路，可以将交流线路的电能转换成直流电能。

它主要用于DC输电系统、风力电场接入交流电网、有功无功控制等。

AC/DC混合变电站的特点是可靠性和稳定性比较高，因此被广泛使用。

2. 换流变电站换流变电站利用换流装置将交流电功率转换成直流电功率，从而实现交直流互换。

它通常被用于电力系统中的输电线路之间进行电能转换或平衡，以及高压直流输电系统、大型电力工厂的接入等。

换流变电站的优点是能够实现大功率输电，同时在调节电力系统中也具有广泛的用途。

纯交流变电站是指只连接交流线路，能够实现交流电能的变换和输送。

它有着可靠性高、简单易操作、维护便捷等优点。

纯交流变电站通常被用于城市的配电系统和工业用电系统。

在进行变电站的优化时，主要需要考虑到可靠性、经济性、安全性等方面的因素。

下面，就分别从这几个方面来介绍变电站构架的优化措施。

1. 可靠性优化（1）灵活性：对于电力系统而言，毫无疑问，可靠性是最关键的因素。

因此，为了确保电力系统中防止单点故障对整个系统造成影响，应该在变电站的选择和设计时，充分考虑到灵活性因素。

（2）备用性：为确保电力系统的正常运行，变电站的备用性也是非常关键。

一般来说，在选择和设计变电站时，需要根据实际需要，合理增加备用设备和系统，以便在出现短路、跳闸等故障时，备用系统可以及时启用。

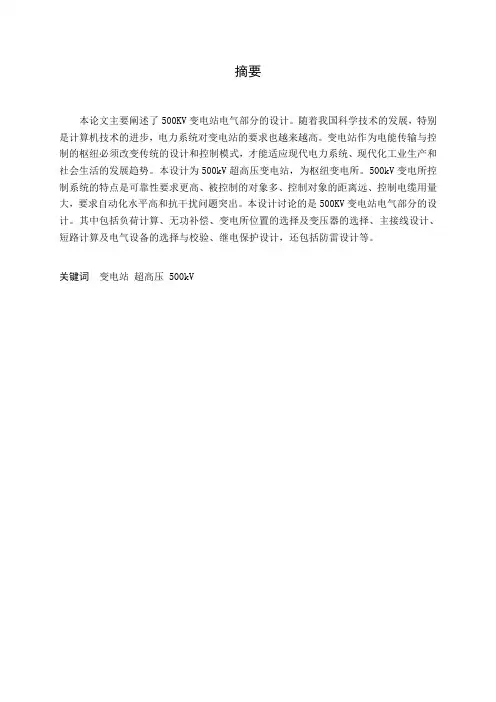

摘要本论文主要阐述了500KV变电站电气部分的设计。

随着我国科学技术的发展，特别是计算机技术的进步，电力系统对变电站的要求也越来越高。

变电站作为电能传输与控制的枢纽必须改变传统的设计和控制模式，才能适应现代电力系统、现代化工业生产和社会生活的发展趋势。

本设计为500kV超高压变电站，为枢纽变电所。

500kV变电所控制系统的特点是可靠性要求更高、被控制的对象多、控制对象的距离远、控制电缆用量大，要求自动化水平高和抗干扰问题突出。

本设计讨论的是500KV变电站电气部分的设计。

其中包括负荷计算、无功补偿、变电所位置的选择及变压器的选择、主接线设计、短路计算及电气设备的选择与校验、继电保护设计，还包括防雷设计等。

关键词变电站超高压 500kVThis paper expatiate on the part of 500kV electrical substation design.With the development of science and technology in China, particularly computing technology has advanced, the power system demands on substation more and more.Substation as a hub for power transmission and control to change the traditional design and control mode, to adapt to the modern power system, modernization of industrial production and the development trend of social life. The transformer substation that is designed this time is the key position transformer substation of 500kV. It is the hub of Substation.500 kV substation control system is characterized by higher reliability requirements, the object of control, and control of the object distance and the amount of control cable, and require a high level of automation and anti-jamming problems.The design is refer to the part of 500kV electrical substation design. Whole book primarily contain，calculation of power load，reactive power expiation，location of electric station and choice transformer and design the main wiring and short-circuit calculation and choice and test of electric equipments and the design of protective relays and the design of preventing thunder, etc.KEY WORD Substation EHV 500kV第一章绪言 (1)第一节超高压变电站发展概况 (1)第二节选题目的 (2)第三节背景和意义 (2)第四节 500KV设计变电站简介 (2)第二章 500KV变电站选址、负荷统计及计算 (3)第一节 500KV变电站选址及主要技术特点 (3)第二节 500KV变电站负荷统计表 (4)第三节 500KV变电站负荷计算 (5)第三章主变压器的选择 (6)第一节主变压器的选择原则 (6)第二节主变压器的选择结果 (8)第四章电气主接线的设计 (8)第一节电气主接线的概述 (8)第二节电气主接线的基本要求 (9)第三节电气主接线的设计原则 (9)第四节电气主接线的方案选择与确定 (9)第五章短路电流计算 (11)第一节短路故障的危害 (11)第二节短路电流计算的目的 (12)第三节短路电流计算的内容 (12)第四节短路电流计算的方法 (12)第五节短路点确定及短路电流计算 (13)第六章电气设备选择及校验 (14)第一节按正常工作条件选择电气设备 (16)第二节按短路状态校验 (17)第三节母线选择及校验 (18)第四节高压断路器选择及校验 (23)第五节高压隔离开关选择及校验 (26)第六节电流互感器选择 (28)第七节电压互感器选择 (29)第八节绝缘子和穿墙套管的选择 (30)第九节所用变压器及电力电容器选择 (31)第七章变电站防雷及接地设计 (33)第一节变电站防雷设计 (33)第二节变电站接地设计 (35)第八章变电站无功补偿装置的设计 (37)第一节断路器投切无功补偿装置 (37)第二节无功静止补偿装置及配电补偿装置 (38)第九章变电站继电保护设计 (40)第一节主变压器保护 (41)第二节 10KV线路保护 (43)结束语 (47)谢辞 (48)参考文献 (49)第一章绪言电力工业是国民经济的重要部门之一，它是负责把自然界提供的能源转换为供人们直接使用的电能的产业。

实用标准文案500kV变电站配电装置选型及总平面布置优化摘要主要研究内容：（1）根据本站系统规模、电气接线、结合进出线方向，用地指标，对各电压等级配电装置进行优化。

（2）通过对不同设备布置方案技术经济比较，确定本站的总平面方案。

研究方法：根据DL/T 5218-2012《220kV～750kV 变电站设计技术规程》，结合其他500kV变电站工程的设计经验及运行情况，对电气总平面布置方案进行优化研究。

输入条件：电气主接线、各级电压线路出线方向、各电压等级配电装置布置型式，用地指标。

主要结论及建议：（1）变电站500kV配电装置采用GIS。

500kV进出线避雷器、CVT 采用AIS。

220kV配电装置采用GIS，进出线避雷器、出线CVT采用AIS。

35kV配电装置采用“AIS+组合框架式电容器组+干式空心电抗器组”布置方案。

（2）变电站形成了由东向西依次为500kV配电装置、主变压器及无功补偿装置、220kV配电装置的三列式布置格局。

（3）500kV配电装置做了如下优化：a）参考通用设计，并作出相应优化，出线间隔宽度由26m优化为25m，构架高度24m，将母线高抗由配电装置南端移至#2、#3主变进线套管之间，降低配电装置横向占地面积；b）参照通用设计，对500kV高抗区域纵向尺寸进行优化，同时压缩母线高抗区域纵向尺寸；c）优化500kV配电装置尺寸，优化后500kV GIS配电装置区纵向尺寸为48.5m(道路中心线)，配电装置区宽度为224m(道路中心线)。

优化后500kV配电装置区总面积1.086hm2，较可研1.218hm2减少0.132hm2，占地面积为可研方案89.16%。

（4）220kV配电装置做了如下优化：a）经与设备厂家调研，结合平面布置，220kV GIS设备进出线套管之间距离为11m；b）经计算，220kV配电装置高层出线跨线相间距离要求最小值为3.268m , 对于本工程相间距离可取3.5m，出线跨线相地距离要求最小值为2.231m，对于本工程相间距离可取2.5m，考虑出线设备带点距离及检修等问题，间隔宽度最终推荐为12m；c）取消220kV配电装置主变进线架构，减小配电装置区域纵向尺寸，将220kV避雷器由主变侧移至220kVGIS主变进线侧，220kV配电装置区域纵向尺寸为25m，小于通用设计26m纵向尺寸。

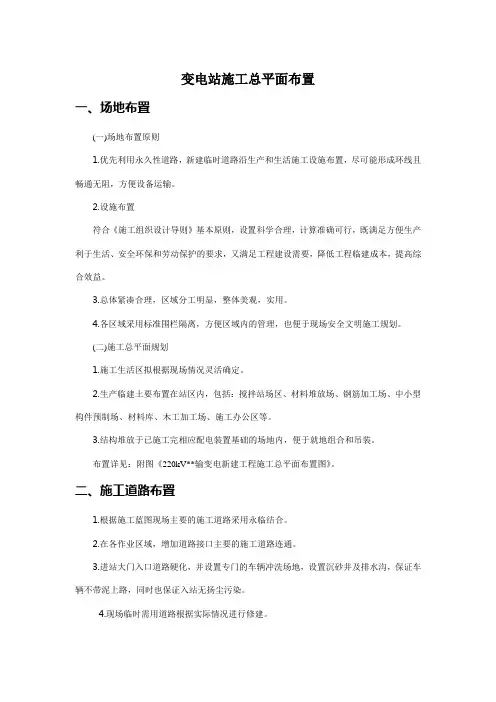

变电站施工总平面布置一、场地布置(一)场地布置原则1.优先利用永久性道路，新建临时道路沿生产和生活施工设施布置，尽可能形成环线且畅通无阻，方便设备运输。

2.设施布置符合《施工组织设计导则》基本原则，设置科学合理，计算准确可行，既满足方便生产利于生活、安全环保和劳动保护的要求，又满足工程建设需要，降低工程临建成本，提高综合效益。

3.总体紧凑合理，区域分工明显，整体美观，实用。

4.各区域采用标准围栏隔离，方便区域内的管理，也便于现场安全文明施工规划。

(二)施工总平面规划1.施工生活区拟根据现场情况灵活确定。

2.生产临建土要布置在站区内，包括：搅拌站场区、材料堆放场、钢筋加工场、中小型构件预制场、材料库、木工加工场、施工办公区等。

3.结构堆放于已施工完相应配电装置基础的场地内，便于就地组合和吊装。

布置详见：附图《220kV**输变电新建工程施工总平面布置图》。

二、施工道路布置1.根据施工蓝图现场主要的施工道路采用永临结合。

2.在各作业区域，增加道路接口主要的施工道路连通。

3.进站大门入口道路硬化，并设置专门的车辆冲洗场地，设置沉砂井及排水沟，保证车辆不带泥上路，同时也保证入站无扬尘污染。

4.现场临时需用道路根据实际情况进行修建。

三、生产临建布置生产临建主要包括：搅拌站场区、中小型构件预制场、钢筋原材料堆放场，钢筋加工场、材料库、木工加工场．项目部办公区等，见附图《220kV**输变电新建工程施工总平面布置图》。

（一）办公区1.根据本工程的统一规划要求，监理方、施工单位的办公区集中布置，并充分利用场地设置广场和绿化场地，做到办公区域整洁、美观；2.本工程的施工办公区占地面积约为800m2；3.项目部租用附近村委会办公室作为项目部办公用房，办公区环境优雅，规范整洁，使工作、生活、休息方便和舒适，充分体现以人为本的管理理念。

(二) 建筑施工作业区本工程土建施工作业区主要考虑设置土建专业队工具房、库房、钢筋原材堆场、钢筋加工场、半成品堆场、周转材料堆场、型材堆场及钳工半成品堆场、电气材料堆场、技术组办公室、库房及各种工具房。

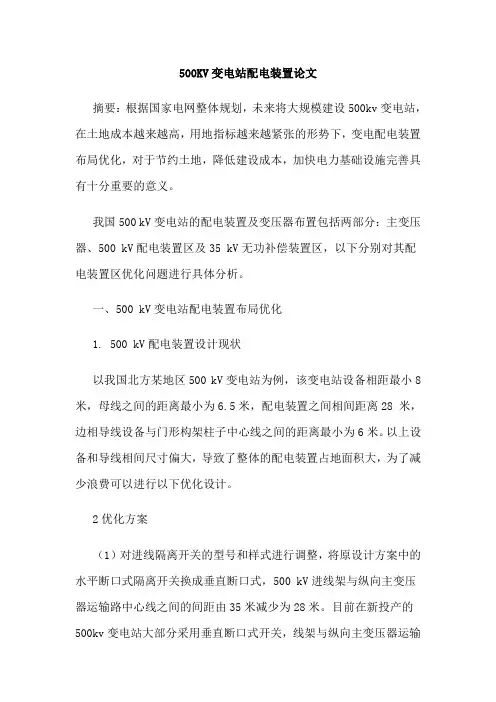

500KV变电站配电装置论文摘要：根据国家电网整体规划，未来将大规模建设500kv变电站，在土地成本越来越高，用地指标越来越紧张的形势下，变电配电装置布局优化，对于节约土地，降低建设成本，加快电力基础设施完善具有十分重要的意义。

我国500 kV变电站的配电装置及变压器布置包括两部分：主变压器、500 kV配电装置区及35 kV无功补偿装置区，以下分别对其配电装置区优化问题进行具体分析。

一、500 kV变电站配电装置布局优化1. 500 kV配电装置设计现状以我国北方某地区500 kV变电站为例，该变电站设备相距最小8米，母线之间的距离最小为6.5米，配电装置之间相间距离28 米，边相导线设备与门形构架柱子中心线之间的距离最小为6米。

以上设备和导线相间尺寸偏大，导致了整体的配电装置占地面积大，为了减少浪费可以进行以下优化设计。

2优化方案（1）对进线隔离开关的型号和样式进行调整，将原设计方案中的水平断口式隔离开关换成垂直断口式，500 kV进线架与纵向主变压器运输路中心线之间的间距由35米减少为28米。

目前在新投产的500kv变电站大部分采用垂直断口式开关，线架与纵向主变压器运输路中心线之间尺寸35米，实践证明该方案完全可行，没有影响变电站设备的安全稳定运行。

（2）改进主变压器进线方法，将原来的两相斜拉方式进线调整为两相低钻方式进线，调整进线方式后，配电装置横向围墙间距离由原来的170米可缩短到低于150米。

2010年投入使用的内蒙某500kv变电站采用该方案，配电装置横向围墙间尺寸减少到了130米，减少了占地面积，降低了变电成本。

（3）对变电站出线联合架构基础埋深加固，并增加结构柱的强度，这样就可以将出线联合架构的横向2 米拉缝省去， 2011年投产的山东某500 kV变电站就采用这个设计方案。

3 .500 kV配电装置注意事项500kv变电站配电装置的布置要考虑当地的海拔高度，配电装置带电距离校验与海拔高度有直接的关系。

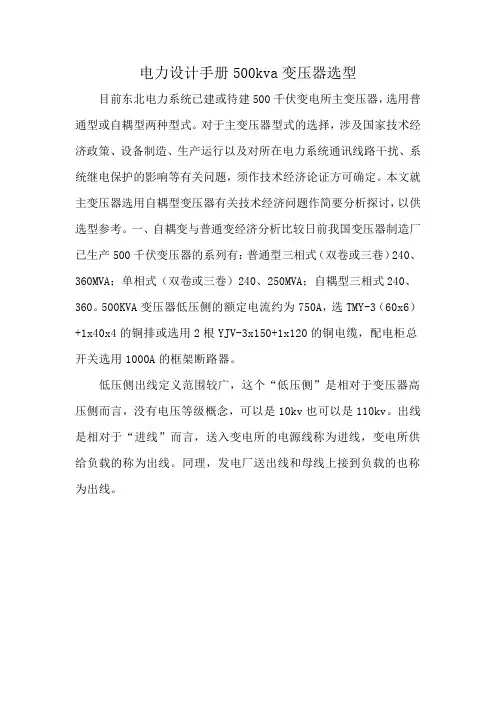

电力设计手册500kva变压器选型
目前东北电力系统已建或待建500千伏变电所主变压器，选用普通型或自耦型两种型式。

对于主变压器型式的选择，涉及国家技术经济政策、设备制造、生产运行以及对所在电力系统通讯线路干扰、系统继电保护的影响等有关问题，须作技术经济论证方可确定。

本文就主变压器选用自耦型变压器有关技术经济问题作简要分析探讨，以供选型参考。

一、自耦变与普通变经济分析比较日前我国变压器制造厂已生产500千伏变压器的系列有：普通型三相式（双卷或三巷）240、360MVA；单相式（双卷或三卷）240、250MVA；自耦型三相式240、360。

500KVA变压器低压侧的额定电流约为750A，选TMY-3（60x6）+1x40x4的铜排或选用2根YJV-3x150+1x120的铜电缆，配电柜总开关选用1000A的框架断路器。

低压侧出线定义范围较广，这个“低压侧”是相对于变压器高压侧而言，没有电压等级概念，可以是10kv也可以是110kv。

出线是相对于“进线”而言，送入变电所的电源线称为进线，变电所供给负载的称为出线。

同理，发电厂送出线和母线上接到负载的也称为出线。

500k V变电站设计原则及施工要求500kV变电站一般性设计原则目录前言1．总的部分1.1对设计的要求1.2对施工的要求2．总平面部分2.1总平面布置2.2竖向布置2.3场地排水方式2.4站区道路形式及路宽2.5站区电缆沟及沟盖板2.6围墙大门3．建筑物部分4．构支架部分5．水工部分6．采暖通风部分7．其它前言设计、施工工作应立足于以国家的法律法规为准则，按初步设计制定的设计原则及施工图要求，并结合工程实际、地域地区特点，提出优化设计、施工工艺的切入点，制定出详细的工作规划、创优规划。

充分发挥设计、施工人员的主观能动性，积极开拓思路，灵活理解和运用国家的法律法规，做到即满足规程规范，又要体现每个工程的特点，用优秀的设计、施工成果，来体现以人为本、为生产服务的设计、施工原则。

1．总的部分设计、施工方在本工程中，除应执行现行的国家设计、施工验收规范、标准外，还必须达到以下要求。

当不能达到以下要求所造成的一切损失、费用（包括返工和工期延误）均由设计、施工承担。

1.1对设计的要求a)工程开展前应对现有电力工程中已获得国家、行业优秀奖的项目进行调研，提出自己的工程创优计划，并体现在最终设计文件中；b)设计院应根据工程进度要求，编制满足施工要求的施工图设计计划，并应得到业主、监理、施工单位的确认。

当施工图设计计划发生更改时，应书面提出延期申请，并分析原因，由于设备定货、厂家资料等非设计原因引起的延误，应协助业主解决；c)为了更好地开展施工图设计，避免施工过程中出现较大修改及违反初步设计评审意见，设计院应在初步设计阶段即开始与业主、运行单位进行积极的沟通，了解本工程的详细要求和具体做法，在不违背国家法律法规的的前提下，做到设计方案不仅可行，而且具有一定的超前性和时代特征；d)设计文件应尽可能的细化，不应搞粗放性设计，涉及到材料、施工工艺的，设计文件中应给出基本（最低）要求；e)工程开工后，应根据业主、监理要求的时间，派出具有一定工程经验的常住工地代表，正常情况下应为本专业的主设人。

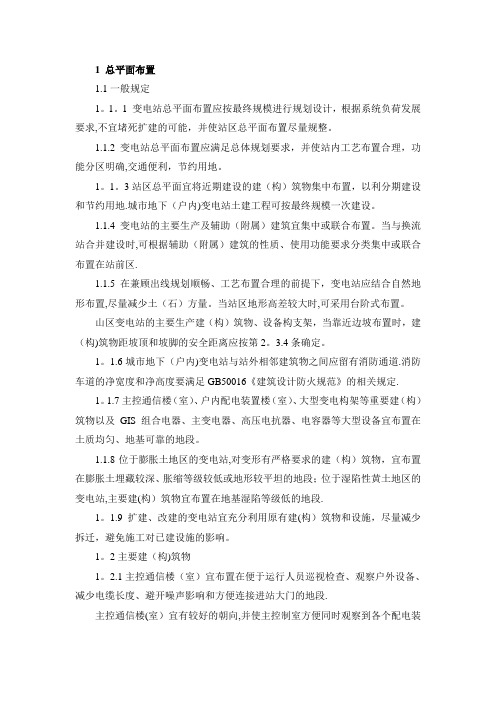

1 总平面布置1.1一般规定1。

1。

1 变电站总平面布置应按最终规模进行规划设计，根据系统负荷发展要求,不宜堵死扩建的可能，并使站区总平面布置尽量规整。

1.1.2变电站总平面布置应满足总体规划要求，并使站内工艺布置合理，功能分区明确,交通便利，节约用地。

1。

1。

3站区总平面宜将近期建设的建（构）筑物集中布置，以利分期建设和节约用地.城市地下（户内)变电站土建工程可按最终规模一次建设。

1.1.4变电站的主要生产及辅助（附属）建筑宜集中或联合布置。

当与换流站合并建设时,可根据辅助（附属）建筑的性质、使用功能要求分类集中或联合布置在站前区.1.1.5在兼顾出线规划顺畅、工艺布置合理的前提下，变电站应结合自然地形布置,尽量减少土（石）方量。

当站区地形高差较大时,可采用台阶式布置。

山区变电站的主要生产建（构）筑物、设备构支架，当靠近边坡布置时，建（构)筑物距坡顶和坡脚的安全距离应按第2。

3.4条确定。

1。

1.6城市地下（户内)变电站与站外相邻建筑物之间应留有消防通道.消防车道的净宽度和净高度要满足GB50016《建筑设计防火规范》的相关规定.1。

1.7主控通信楼（室）、户内配电装置楼（室）、大型变电构架等重要建（构）筑物以及GIS组合电器、主变电器、高压电抗器、电容器等大型设备宜布置在土质均匀、地基可靠的地段。

1.1.8位于膨胀土地区的变电站,对变形有严格要求的建（构）筑物，宜布置在膨胀土埋藏较深、胀缩等级较低或地形较平坦的地段；位于湿陷性黄土地区的变电站,主要建(构）筑物宜布置在地基湿陷等级低的地段.1。

1.9扩建、改建的变电站宜充分利用原有建(构）筑物和设施，尽量减少拆迁，避免施工对已建设施的影响。

1。

2主要建（构)筑物1。

2.1主控通信楼（室）宜布置在便于运行人员巡视检查、观察户外设备、减少电缆长度、避开噪声影响和方便连接进站大门的地段.主控通信楼(室）宜有较好的朝向,并使主控制室方便同时观察到各个配电装置区域。

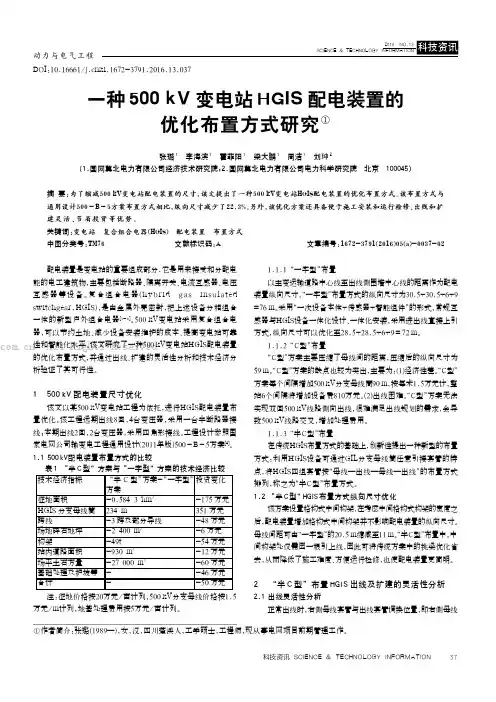

科技资讯2016 NO.13SCIENCE & TECHNOLOGY INFORMATION动力与电气工程37科技资讯 SCIENCE & TECHNOLOGY INFORMATION 配电装置是变电站的重要组成部分,它是用来接受和分配电能的电工建筑物,主要包括断路器、隔离开关、电流互感器、电压互感器等设备。

复合组合电器(h y b r i d g as in s u l ate d switchgear,HGIS),是由金属外壳密封,把上述设备分相组合一体的新型户外组合电器[1-6]。

500kV变电站采用复合组合电器,可以节约土地、减少设备安装维护的成本、提高变电站可靠性和智能化水平。

该文研究了一种500kV变电站HGIS配电装置的优化布置方式,并通过出线、扩建的灵活性分析和技术经济分析验证了其可行性。

1 500kV 配电装置尺寸优化该文以某500kV变电站工程为依托,进行HGIS配电装置布置优化。

该工程远期出线8回,4台变压器,采用一台半断路器接线;本期出线2回,2台变压器,采用四角形接线。

工程设计参照国家电网公司输变电工程通用设计(2011年版)500－B－5方案[4]。

1.1 500kV配电装置布置方式的比较1.1.1 “一字型”布置以主变运输道路中心线至出线侧围墙中心线的距离作为配电装置纵向尺寸,“一字型”布置方式的纵向尺寸为30.5+30.5+6+9=76m。

采用“一次设备本体+传感器+智能组件”的形式,常规互感器与HGIS设备一体化设计、一体化安装,采用进出线直接上引方式,纵向尺寸可以优化至28.5+28.5+6+9＝72m。

1.1.2 “C型”布置“C型”方案主要压缩了母线间的距离,压缩后的纵向尺寸为59m。

“C型”方案的缺点也较为突出,主要为:(1)经济性差。

“C型”方案每个间隔增加500kV分支母线筒90m,按每米1.5万元计,整站6个间隔将增加设备费810万元。

发电厂500kV配电装置选型探讨摘要：本文就目前火力发电厂中常用的几种500kV配电装置型式进行了探讨，对GIS、HGIS以及AIS在设备投资、施工安装、运行维护等方面进行了比较。

Abstract: The article introduces several typical 500kV switchgear including GIS, HGIS and AIS type which are usually adopted in power plant, analysize the equipment characteristics, and give a comparison in investment, installation, operation and maintenance aspects.关键词：500kV配电装置；设备特点；运行维护Key words:500kV switchgear, equipment characteristic, operation and maintenance1 引言目前发电厂高压配电装置型式主要有三中类型：气体绝缘金属封闭开关设备（GIS）、复合电器（HGIS）以及空气绝缘开关设备（AIS）。

这三种型式的配电装置技术特点各异，电厂需根据不同的建厂条件和工程特点来选择适合的配电装置型式。

本文分析了500kV电压等级GIS、HGIS和AIS三种配电装置的技术特点，并对各种型式500kV配电装置在设备投资、施工安装以及运行维护等方面进行了探讨。

2. 500kV配电装置的型式2.1发电厂配电装置选型和布置的基本原则1) 满足电厂自然环境条件需要，配电装置选型安全可靠；2) 考虑现场的场地条件，减少配电装置的占地面积和土石方量，提高土地利用率；3) 考虑电厂全寿期经济运行，获得最佳的经济效益；4) 方便运行和检修；5) 布置清晰，结构简单；6) 有利于下期工程的扩建及改建。

500KV变电站电气部分设计
首先，500KV变电站的高压开关设备是整个电气系统的核心部分。

高压开关设备主要包括隔离开关、断路器和接地开关等，用于实现对高压电源的切换和控制。

设计人员需要根据变电站的负荷需求和运行方式，选择合适的高压开关设备，并进行布置和接线设计。

其次，变压器是500KV变电站电气系统中的重要组成部分。

变压器的主要作用是将高压电源的电压调整为适合机械设备使用的低压电压。

变压器的选型和布置应根据变电站的负荷需求和供电方式进行设计，并考虑变压器的容量、损耗和空间等因素。

配电设备是500KV变电站电气系统中的另一个重要组成部分。

配电设备主要包括低压开关柜、电缆、接触器和熔断器等，用于将电能输送到各个终端设备。

设计人员需要根据变电站的负荷需求和配电系统的结构，选择合适的配电设备，并进行布置和接线设计。

电气保护与自动化是500KV变电站电气系统的重要环节。

电气保护系统主要用于对电气设备和线路进行监测和保护，确保电气系统的安全和可靠运行。

自动化系统主要用于对电气设备进行远程控制和监控，提高运行效率和可操作性。

设计人员需要选择适合的保护装置和自动化设备，并进行系统布置和接线设计。

最后，500KV变电站电气部分设计还需要考虑安全、可靠性和经济性等因素。

设计人员需要遵循国家和行业的相关标准和规范，确保设计符合安全和可靠性要求。

同时，设计人员还需要考虑电气设备的选型和使用寿命等因素，确保设计的经济性。

500千伏变电站是指额定电压为500千伏的变电站，用于将电力输送到远距离的地区或大型工业用电场所。

建设500千伏变电站需要满足以下要求：
1. 地理条件：选择地势平坦、地质稳定、无洪水、地震等自然灾害风险的区域建设变电站。

2. 用地要求：变电站需要占地较大，通常需要几十到几百亩的用地。

用地应符合国家规划和环保要求，且具备良好的交通条件。

3. 设备选型：根据输电线路的长度、负荷需求等因素，选择适当的变压器、断路器、隔离开关等设备，并确保其技术性能符合国家标准和规范要求。

4. 安全防护：变电站需要设置安全防护措施，包括防雷、防火、防爆等设施，以确保变电站的安全运行。

5. 环境保护：变电站建设需要符合环境保护要求，包括噪音、振动、电磁辐射等方面的控制，以减少对周围环境的影响。

6. 运维管理：建设500千伏变电站后，需要建立完善的运
维管理体系，包括设备巡检、维护保养、故障处理等工作，以确保变电站的正常运行。

以上是建设500千伏变电站的一般要求，具体要求还需根据国家和地方的相关规定和标准来确定。

500k v变电站的设计摘要变电站是直接影响整个电力系统的安全性和经济性的一个重要组成部分，它是联系发电厂和用户的中间环节，起着变换和分配电能的作用。

[1]本次毕业设计针对500kV变电站的特点，以电气设计部分为核心，通过分析拟建变电站的进出线方向和负荷等原始资料，从可靠性、安全性、经济性等其他方面的考虑，确定电气主接线方式，主变压器的容量、数量的确定，负荷分析及计算，以及短路电流的计算和变电所主要电气设备的选择（包括断路器，隔离开关，互感器等），并在选择时对电气设备进行了必要的计算和校验。

同时，针对本次设计，完成相应图纸的绘制。

[1][2]关键词：变电站；短路电流；电力系统ABSTRACTSubstation is the important part of power system, it directly influences the whole power system safe and economic operation of the power plant and the user, is the intermediate link, plays a role in transformation and distribution of electricity. The graduation design for 500kV the characteristics of substation, electrical design as the core, through the analysis of the substation and the orientation of a line and load data from the original, reliability, safety, economic and other aspects to consider, determine the main electrical wiring mode. Mainly from the main transformer capacity, quantity determination, load analysis and calculation, and the short circuit current calculation and substation main electrical equipment selection ( including circuit breaker, isolating switch, transformer and so on ), and the choice of electrical equipment is necessary to calculate and check. At the same time, according to the design, complete the drawing.Key words: Substation；Short circuit current；Power system目录摘要 (I)ABSTRACT (I)1 前言 (1)2负荷统计及计算 (2)2.1 负荷统计 (2)2.2 负荷计算 (2)3 主变压器及电气主接线的选择 (3)3.1 主变压器的选择 (3)3.2 主接线的设计 (4)4短路计算 (7)4.1 短路电流计算 (7)4.2 短路电流和短路容量 (7)4.3 短路电流所引起的后果 (7)4.4 限制短路电流的措施 (8)4.5计算结果 (8)5电气设备的选择及校验 (9)5.1 设备选择的一般原则 (9)5.2 母线的选择 (9)5.3 高压断路器的选择 (12)5.4 隔离开关的选择 (14)5.5 电流互感器的选择 (15)5.6 电压互感器的选择 (17)5.7 避雷器的选择 (18)6 设计结论 (19)参考文献 (20)附录 (21)一、计算书 (21)二、电气主接线图 (24)致谢 (25)1 前言我国是世界能源消耗大国，煤炭消费总量居世界第一位，电力消费总量居世界第二位，但一次能源分布和生产力发展水平却很不均匀。

500KV变电站主变压器的选型要领变压器是变电站较重要的电气设备之一，它的安全可靠运行关系到变电站乃至电网的安全稳定。

为保证变压器能够安全可靠运行，需要抓好选型、设计、制造、安装、运行维护以及检修各个环节。

其中较为关键的是要抓好源头，把好设计选型关。

选择变压器的结构型式、技术参数和性能指标，大体上应遵循以下两方面原则：一是要满足安装地所在电力系统方面的需求;二是要考虑变压器制造方面的可行性。

满足第一方面的要求这是不言而喻的，但不能不顾及第二方面的限制而过分强调第一方面，二者之间要统筹兼顾。

如果一味强调系统方面的要求，提出的技术参数和性能指标过高或过于苛刻，就可能使变压器结构复杂、制造难度增大，其后果轻者是无谓地增加制造成本，造成不必要的投资浪费;重者是将导致变压器可靠性降低，难以保证安全运行，给电网安全留下隐患。

由于结构的原因，变压器技术参数和性能指标之间互相关联，有些是不能同时兼顾的。

例如，空载损耗和负载损耗，不能要求两者都小，若空载损耗值取值较低，负载损耗则要相对较大，反之亦然。

还有高阻抗变压器，相对低阻抗变压器而言负载损耗总要高一些。

而对于三绕组变压器，不能对高—中、高—低和中—低绕组之间的短路阻抗全部做出规定，较多只能规定其中的两个。

这是因为当规定了任意两个短路阻抗值之后，余下的那个短路阻抗值就随之确定下来了。

在规定变压器技术参数和性能指标时要充分注意上述因素。

2 、500kV变电站主变压器选型原则2.1 容量的选择在国内已运行的50OkV变电站主变压器中。

整组容量有750MV A、800MV A、1000MV A和1200MV A 四种规格。

变压器容量的选择应考虑电网发展远景和变电站的较终规模。

总的来说，选择大容量变压器比选择多台小容量变压器要相对经济一些。

例如，一个变电站的较终规模为3组750MV A变压器，选择3组750MV A变压器不如选择1组1000MV A变压器和1组1200MV A变压器经济。

500kV变电站一般性设计原则目录前言1．总的部分1.1对设计的要求1.2对施工的要求2．总平面部分2.1总平面布置2.2竖向布置2.3场地排水方式2.4站区道路形式及路宽2.5站区电缆沟及沟盖板2.6围墙大门3．建筑物部分4．构支架部分5．水工部分6．采暖通风部分7．其它前言设计、施工工作应立足于以国家的法律法规为准则，按初步设计制定的设计原则及施工图要求，并结合工程实际、地域地区特点，提出优化设计、施工工艺的切入点，制定出详细的工作规划、创优规划。
