第二章第一节 机织物组织①

第一部分织物组织和结构第一章机织物组织结构第一节基础知识一．纱线特克斯数、英制支数换算：１．定义：⑴．特克斯数－－棉纱线的线密度以1000Ｍ的纱线在公定回潮率时的重量（ｇ）表示，称为特克斯（ｔｅｘ）。

⑵．英制支数－－棉纱线的英制支数是指在公定回潮率下一磅重纱线中，有８４０码的倍数。

２．几种常用纱线的公定回潮率：纯棉：8.5% ；纯涤纶：0.4% ；纯维纶：5.0% ；纯腈纶：2.0% ；纯锦纶：4.5% ；纯丙纶：０；纯粘纤：13.0% ；涤棉65/35：3.2% ；涤棉50/50：4.5% ；维棉50/50：6.8% ；涤粘65/35：4.8% 。

３．混纺纱线公定回潮率的计算公式：ＡＷ＋ＢＷ＋²²²²²²＋ＮＷ公定回潮率（％）＝━━━━━━━━━━━━━━━━Ａ＋Ｂ＋²²²²²²＋Ｎ式中：Ｗ、Ｗ、Ｗ－－混纺成份的纯纺纱线的公定回潮率（％）；Ａ、Ｂ、Ｎ－－混纺成份的干重比例（％）。

４．换算公式：５８３．１对纯棉纱线：特克斯数＝━━━━━━━英制支数５８７．５对Ｔ／Ｃ６５／３５纱线：特克斯数＝━━━━━━━英制支数５８６．９对Ｖ／Ｃ５０／５０纱线：特克斯数＝━━━━━━━英制支数二．织物紧度的计算：1．经纬向紧度：经向紧度（E j）= P j³Ttj³0.037P j :织物经纱密度（根/10cm） T tj :经纱线特数纬向紧度（E w）= P w³Ttw³0.037P W :织物纬纱密度（根/10cm） T tW :纬纱线特数2.总紧度：总紧度E z= E j +E w -E j³E w第二节机织物组织结构与特征织物的基本组织有三种，即平纹组织、斜纹组织和缎纹组织。

通过这三种组织的演变与配合，可以构成各种变化组织。

具体见下表：第二章织物样品分析一．坯布样品分析：1．分析样品的风格特征；初步确定组织结构。

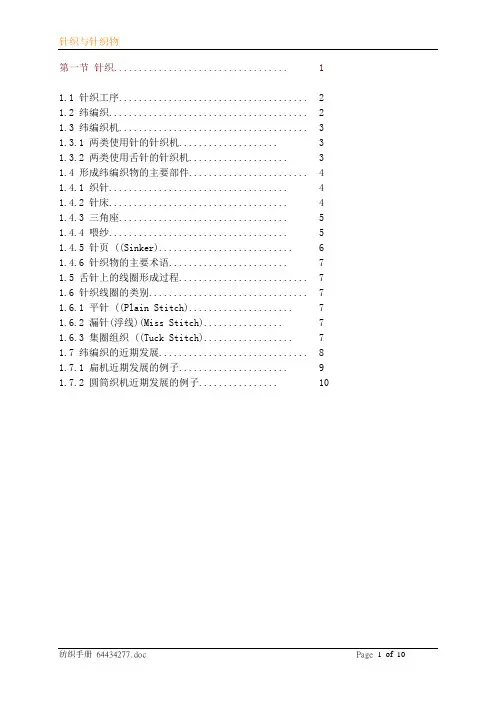

第一节针织 (1)1.1 针织工序 (2)1.2 纬编织 (2)1.3 纬编织机 (3)1.3.1 两类使用针的针织机 (3)1.3.2 两类使用舌针的针织机 (3)1.4 形成纬编织物的主要部件 (4)1.4.1 织针 (4)1.4.2 针床 (4)1.4.3 三角座 (5)1.4.4 喂纱 (5)1.4.5 针页 ((Sinker) (6)1.4.6 针织物的主要术语 (7)1.5 舌针上的线圈形成过程 (7)1.6 针织线圈的类别 (7)1.6.1 平针 ((Plain Stitch) (7)1.6.2 漏针(浮线)(Miss Stitch) (7)1.6.3 集圈组织 ((Tuck Stitch) (7)1.7 纬编织的近期发展 (8)1.7.1 扁机近期发展的例子 (9)1.7.2 圆筒织机近期发展的例子 (10)第一节 -- 针织1.1 针织工序针织是把线圈相互串套形成织物的织布过程。

由纱形成线圈的过程，可以横向或纵向进行，因此，产生了两种针织工艺。

横向编织成的布称为纬编织物，而经编织物是以纵向编成。

第一节针织1.1 针织工序针织是把线圈相互串套形成织物的织布过程。

由纱形成线圈的过程，可以横向或纵向进行，因此，产生了两种针织工艺。

横向编织成的布称为纬编织物，而经编织物是以纵向编成。

1.2 纬编织这是以横向或圆筒编织的工序，每次用一根纱形成线圈。

纬编织结构中，相互串套的线圈的接触点不多，织物只需稍加张力，便可作纵向或横向拉伸。

平纹组织结构1.3 纬编织机纬编织机，根据使用的针型，大致可分为两类：针类针织机和舌针类针织机。

1.3.1 两类使用针的针织机a)针成形平机(Straight bar machine)的针是横向一字型排列。

例如全成形扁机是属于这一类型。

全成形扁机通常按所需的编织规格，织出成形的衫片，如前幅、后幅、袖子等。

b)圆筒形针织机的针镶在圆形的针盘上。

其中典型的例子是成圈轮式针织机(Loop wheel machine)。

第二章织物的基本结构参数及基本性质★织物是扁平、柔软又具有一定力学性质的纺织纤维制品。

在不同场合,又被称为布料、面料。

它不仅是人们日常生活的必需品,也是工农业生产、交通运输和国防工业的重要材料。

第一节织物分类概述★织物按织造加工的方法可分为三大类:机(梭织物、针织物和非织造。

在此基础上,又发展了编织织物等。

目前,机织物和针织物应用最广,产量最高。

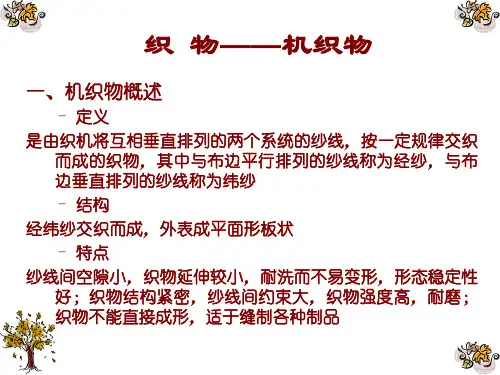

1、由相互垂直的两组纱线,按一定的规律交织而成的织物叫机织物。

其中与布边平行的纱线是经纱,垂直布边的是纬纱(图10一1。

2、由一组或几组纱线以线圈相互串套连接形成的织物叫针织物(图10一2。

3、非织造织物是由纤维、纱线或长丝用机械、化学或物理的方法使之结合成的片状物、纤网或絮垫。

图10一1机织物示意图(1纬编织物(2经编织物图10一2针织物示意图一、机织物的分类(一按使用的原料分类----可分为纯纺织物、混纺织物、交织织物三类。

1.纯纺织物---经纬纱均由同一种纤维纺制的纱线经过织造加工而成的织物。

2.混纺织物---经纬纱相同,均是由两种或两种以上的纤维混合纺制成的纱线经过织造加工而成的织物。

一般混纺织物命名时,均要求注明混纺纤维的种类及各种纤维的含量。

3.交织织物---用两种及以上不同原料的纱线或长丝分别作经纬织成的织物。

(二按纤维的长度分类----可分为:棉型织物、中长型织物、毛型织物和长丝织物。

1.棉型织物----即以棉型纤维为原料纺制的纱线织成的织物。

2.中长型织物----即以中长型化纤为原料,经棉纺工艺加工的纱线织成的织物。

3.毛型织物----即用毛型纱线织成的织物。

4.长丝织物----即用长丝织成的织物。

(三按纺纱的工艺分类---- 按纺纱工艺的不同,棉织物可分为精梳织物、粗梳(普梳棉织物和废纺织物;毛织物可分为精梳毛织物(精纺呢绒和粗梳毛织物(粗纺呢绒。

(四按纱线的结构与外形分类---- 按纱线的结构与外形的不同,可分为缕织物、线织物和半线织物。

2机织物的组织结构概论第二章机织物组织基础织物的外观特征、内在性质既决定于纤维和纱线的性质，还决定于织物中纱线（或纤维）的排列状态及其相互间的作用，即织物的结构直接影响织物的性能。

通过对织物结构的测量与表达，(1)掌握织物的规格，指导生产；(2)明晰织物的结构，解释织物性能和外观特征。

第一节机织物的规格织物规格主要包括长度、幅宽、厚度、单位面积质量等方面。

1．织物长度：一匹织物的长度，简称“匹长”，以m为单位。

织物的匹长根据织物质量、厚度、种类而定，织物厚则30～40m/匹；织物薄则50～60m/匹。

2．织物宽度：即织物的门幅，简称“幅宽”，以cm为单位。

织物宽度应根据织物的用途、品种和生产设备等而定。

例如，幅宽有80～120cm、127～168cm、180cm、200cm等。

3．织物厚度：以mm为单位表示。

织物厚度与其服用性能关系很大，主要影响织物的坚牢度、保暖性、透气性、悬垂性、刚度等性能。

4．织物重量：每平方米织物的无浆干燥质量，简称“平方米重”，单位是g/m2。

根据质量的大小，织物可分为厚重型（如大衣呢）、中厚型（如棉织物、精纺毛织物）、轻薄型（如丝织物）。

在服装用织物方面，厚重型织物一般用于冬季外衣，轻薄型织物一般用于内衣和夏季服装。

5．纱线特数及其排列密度(简称经密、纬密)：用“经纱特数×纬纱特数经密×纬密”表达。

纱线特数反映纱线的粗细，指在标准条件下，1000m长的纱线所具有的克数。

经纬纱密度反映了纱线排列的密集程度，是指单位长度织物中的纱线根数，一般采用10cm 中的纱线根数来表示，单位为根/10cm；有经纱密度和纬纱密度之分，简称“经密’、“纬密”，经(纬) 纱密度指织物纬(经)纱方向上排列的经(纬)纱根数，分别用Pj，Pw 表示。

●织物设计时经纬纱线粗细的配置：(1) 经纱特数= 纬纱特数；(2)经纱特数<纬纱特数；(3)经纱特数>纬纱特数。

第(1)种配置方式便于生产管理；第(2)种配置方式可以提高产量，系常用配置；第(3)种配置方式很少使用，在轮胎帘子布、复合材料增强织物等中有时采用。

机织物组织结构特点及其分类1机织物woven fabric由互相垂直的一组经纱和一组纬纱,在织机上按一定的规律交织而成的织物.2经纱warp沿织物长度方向排列的纱线.3纬纱weft；filling沿织物宽度方向排列的纱线.4投纬pick在连续的两次打纬之间,即织造的一自循环中,将一根或多根纬纱引入织物.5织物正面face一般的指织纹明显.图案清晰的一面,对起毛等织物,指起毛绒的一面.如果织物两面没明显的区别,则可以任取一面作为织物的正面.6织物反面back与织物正面相反的一面.7组织点inte rlacing经纱与纬纱相互沉浮的交叉处.8织物组织weave机织物中经纬纱相互交织的规律.9完全组织weave repeat当织物组织达到循环时为一个完全组织.构成一个完全组织所需的最少经(纬)纱根数,叫作完全经(纬)纱数.10第一要经纱first warp thread构成完全组织的左侧的第一根经纱.11第一要纬纱first weft thread构成完全组织的最下面的一根纬纱.12浮长float织物中一要纱线上相邻两个组织点之间的纱线长度.经一根经(纬)纱跨越的纬(经)纱根数表示.13接结点stitch；binden；binding point为以下目的设计的组织点：a.加固单层组织结构中的长浮线；b.把表里两层组织紧密地连接在一起；c.多层组织结构中层与层这间的连接.14斜纹纹路twill line组织纹路形成的斜线,一般用它母"S"或者"Z"表示斜纹组织的斜向.注：S表示左斜纹,Z表求右斜纹.15意匠纸design paper按一定比例画有竖线和横线的方格纸,用来描绘织物组织和图案,通常纵行格子表示一根经纱,横行格子表示一根纬纱.16织物截面图weave cross-section diagram织物经向或纬向的剖视图,从织物的侧面看一根经纱或一根纬纱的交织情况.注：使用时,经向截面画在织物图的左侧,纬向截面画在组织图的下面,有关的经纬纱,应有标记或数目.用经向截面的左侧和纬向截面的上面来表示织物的正面.17飞数step number；move number在一个完全组织内相邻两根经纱(或纬纱)上,相应组织间隔的纬纱(或经纱)根数.18上机图looming draft表示织物上机织造工艺条件的图解,由织物组织图,穿筘图,穿综图,提综图四个部分按一定的位置排列而成.19组织图weave diagram在意匠纸上表示织物中经纬纱线相互交织规律的图形.经纱浮在纬纱上时,通常要在意匠纸的方格上画一个符号表示"经浮点",不画符号的空格表示"纬浮点".20穿综图drafting plan表求经纱穿入每页综片顺序的图形.21提综图lifting plan表示按照组织图及穿综图的要求所确定的综片提长顺序的图形.22空筘图denting plan表示穿入同一筘齿内的经纱根数的图形。
