流量检测及仪表分析

第四章流量检测仪表1．概述〔流量的概念和单位、流量检测方法及流量计分类〕在生产过程中，为了有效地进行操作、操纵和监督，需要检测各种流体的流量。

物料总量的计量依旧经济核算和能源治理的重要依据。

流量检测仪表是开展生产，节约能源，先进产品质量，提高经济效益和治理水平的重要工具，是工业自动化仪表与装置中的重要仪表之一。

流体的流量是指在短临时刻内流过某一流通截面的流体数量与通过时刻之比，该时刻足够短以致可认为在此期间的流淌是稳定的。

此流量又称瞬时流量。

流体数量以体积表示称为体积流量，流体数量以质量表示称为质量流量。

流量的表达式为：式中为体积流量，单位；为质量流量，；V为流体体积，m3；M为流体质量，Kg；t为时刻；为流体密度，；为流体平均流速，；为流通截面面积，。

在某段时刻内流体通过的体积或质量总量称为累计流量或总流量，它是体积流量或质量流量在该段时刻的积分。

流量检测方法能够回为体积流量检测和质量流量检测两种方式，前者测得流体的体积流量值，后者能够直截了当测得流体的质量流量值。

测量流量的仪表称为流量计，测量流体总量的仪表称为计量表或总量计。

流量计通常由一次装置和二次仪表组成。

一次装置安装于流道的内部或外部，依据流体与之相互作用关系的物理定律产生一个与流量有确定关系的信号，这种一次装置亦称流量传感器。

二次仪表那么给出相应的流量值大小。

流量计的种类繁多，各适合于不同的工作场合。

按检测原理分类的典型流量计列在见下表。

流量计的分类2.容积式流量计容积式流量计是直截了当依据排出体积进行流量累计的仪表，它利用运动元件的往复次数或转速与流体的连续排出量成比例对被测流体进行连续的检测。

容积式流量计能够计量各种液体和气体的累积流量，由于这种流量计能够周密测量体积量，因此其类型包括从小型的家用煤气表到大容积的石油和天然气计量仪表，广泛地用作治理和贸易的手段。

容积式流量计由测量室、运动部件、传动和显示部件组成。

它的测量主体为具有固定标准容积的测量室，测量室由流量计内部的运动部件与壳体构成。

流量计故障分析及处理流量计是工业过程中常用的一种仪表，在使用过程中有可能出现故障。

本文将从故障分析和处理两个方面进行讨论，以帮助用户更好地解决流量计故障问题。

一、故障分析1.测量不准确或误差大：流量计的主要功能是测量流体流过的体积或质量，如果测量不准确或误差较大，可能是以下原因导致：-流量计积垢：流体中的杂质或沉积物会附着在流量计的传感器或测量装置上，影响测量的精确度。

-传感器损坏：流量计的传感器部分可能因受到外力或长期使用而损坏，导致测量不准确。

-流体状态不稳定：流速、温度或压力等参数的波动可能会影响流量计的测量结果，例如，流速变化过大或压力不稳定。

2.无法正常工作或显示：流量计不能正常工作或无法显示相关数据，可能有以下几个原因：-供电异常：检查流量计的供电是否正常，例如电源线是否接触良好、电池电量是否充足等。

-电子元件损坏：流量计中的电子元件可能会因各种原因损坏，例如电路板发生短路、芯片受损等。

-连接不良：检查流量计的连接部分是否固定牢固，是否有松动或接触不良等问题。

二、故障处理1.测量不准确或误差大的处理方法：-清洗流量计：将流量计拆开清洗传感器和测量装置，去除积垢、杂质或沉积物。

-更换传感器：如果无法正常清洗或传感器损坏严重，建议更换新的传感器。

-优化流体状态：监控流体的波动参数，如流速、温度或压力，并进行相应的调整，使其保持相对稳定。

2.无法正常工作或显示的处理方法：-检查供电问题：检查电源线是否连接正常、电池电量是否充足，并按照说明书的要求操作。

-调整连接部分：检查流量计的连接部分是否固定牢固，如果有松动或接触不良，及时进行调整或修复。

三、维护保养为了保证流量计的正常工作和使用寿命，除了在故障出现时进行处理外，还应进行定期的维护保养。

1.定期清洗：根据使用情况，定期对流量计进行清洗，去除积垢和杂质。

2.校准检查：定期对流量计进行校准检查，确保测量准确度。

3.保持环境卫生：保持流量计周围环境清洁，防止灰尘或杂质进入流量计影响正常工作。

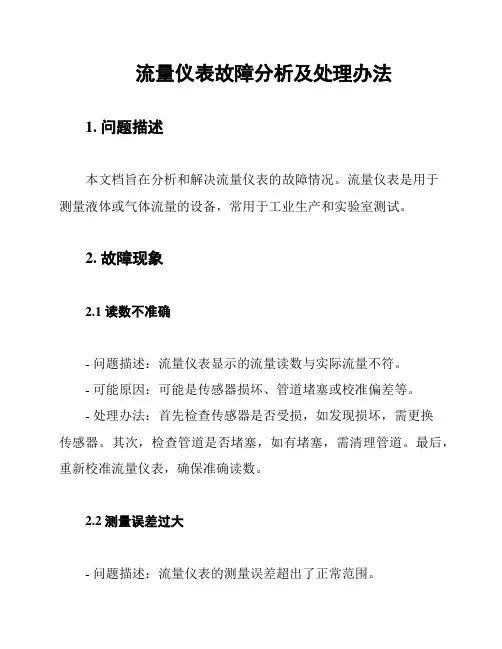

流量仪表故障分析及处理办法1. 问题描述本文档旨在分析和解决流量仪表的故障情况。

流量仪表是用于测量液体或气体流量的设备，常用于工业生产和实验室测试。

2. 故障现象2.1 读数不准确- 问题描述：流量仪表显示的流量读数与实际流量不符。

- 可能原因：可能是传感器损坏、管道堵塞或校准偏差等。

- 处理办法：首先检查传感器是否受损，如发现损坏，需更换传感器。

其次，检查管道是否堵塞，如有堵塞，需清理管道。

最后，重新校准流量仪表，确保准确读数。

2.2 测量误差过大- 问题描述：流量仪表的测量误差超出了正常范围。

- 可能原因：可能是仪表老化、环境温度变化或电源供应问题等。

- 处理办法：首先检查流量仪表的使用时间，如使用时间过长且频繁出现误差，需更换新的流量仪表。

其次，检查流量仪表的工作环境温度是否稳定，如不稳定，需采取措施保持稳定。

最后，检查电源供应是否正常，如有问题，需修复电源供应。

2.3 无法启动或关闭- 问题描述：流量仪表无法正常启动或关闭。

- 可能原因：可能是电源故障、控制面板故障或内部电路问题等。

- 处理办法：首先检查电源供应是否正常，如供电正常，则需要检查控制面板是否故障，如有问题，需修复或更换面板。

如果以上问题均排除，可能是内部电路故障，需联系供应商或维修专业人员进行维修。

3. 预防措施为了减少流量仪表故障的发生，以下是一些预防措施的建议：- 定期维护：定期对流量仪表进行维护和保养，清洁传感器和管道，确保设备正常运行。

- 注意环境：保持流量仪表工作环境的稳定，避免过高或过低的温度对设备造成影响。

- 正确操作：操作人员应接受专业培训，正确操作流量仪表，避免操作错误导致设备故障。

- 定期校准：定期校准流量仪表，确保准确读数和测量结果。

以上是对流量仪表故障的分析和处理方法的总结，希望能对解决流量仪表故障问题有所帮助。

如有其他问题，请随时咨询。

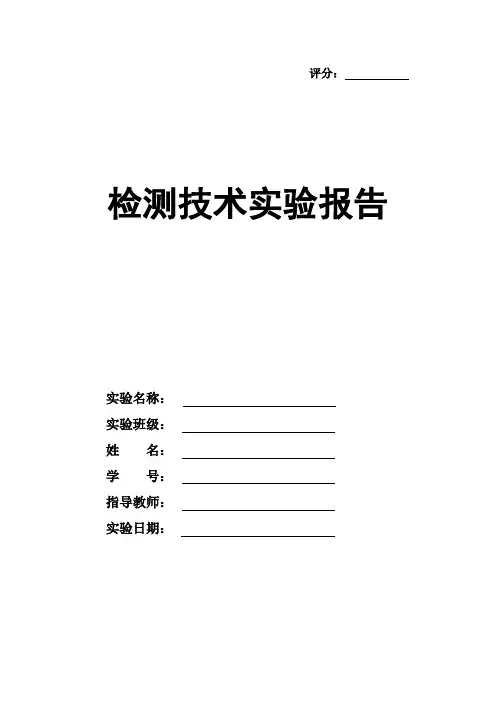

评分：检测技术实验报告实验名称：实验班级：姓名：学号：指导教师：实验日期：实验一压力表的校验一、实验目的1．熟悉弹簧管压力表的结构及工作原理。

2．了解活塞式压力计的结构，掌握利用活塞式压力计校验弹簧压力表的方法。

3．掌握确定仪表精度的方法。

二、实验项目1．通过实物掌握弹簧管压力表的具体结构及其组成。

2．实际操作，掌握活塞式压力计的使用方法。

3．利用活塞式压力计对弹簧管压力表进行，起点、终点的校验三、实验设备与仪器1．活塞式压力计1台2．弹簧管压力表1台3．起针器1个4．小螺丝刀1把四、实验原理实验装置连接如图1-1所示。

被校压力表图1-1 压力表校验装置连接图活塞式压力计作为压力发生器，同时利用其砝码标示作为标准压力（也可安装标准压力表进行显示）。

通过活塞式压力计逐点给被校压力表提供压力，将对应点进行记录，对记录数据计算分析，完成压力表的校验。

五、注意事项1． 下行校验时应先降压，后减砝码，以避免油喷出来。

2． 加砝码时必须先用手托住砝码底盘，后将砝码轻轻放好，不可撞击砝码和底盘。

以免损坏活塞。

3． 活塞式压力计上的各阀均为针形阀，关闭时不宜用力过度，以免损坏阀门。

4． 活塞式压力计应处于水平位置，不可随意移动。

六、实验说明及操作步骤1．由实验指导人员讲解本实验的基本要求、操作和注意事项。

2．实验步骤（１）熟悉装置，了解装置及压力表结构及各部分作用。

（２）零点调整：当被校压力表未输入压力（压力为零）时，其指针应处于零点刻度线。

否则用取针器将指针轻轻取下，重新固定零点位置。

（３）拧开进油阀，关闭安装压力表切断阀，逆时针转动摇把，将传递油抽到压力泵内，关闭进油阀，并打开装有压力表的切断阀。

（４）根据被校压力表量程，确定校验点（全量程内均匀取４～６点）。

（５）正行程校验：根据确定校验点压力值，确定砝码重量并放入砝码。

顺时针转动摇把，至使砝码底盘升离活塞大约一厘米，然后轻轻旋转砝码。

便可进行数据记录。

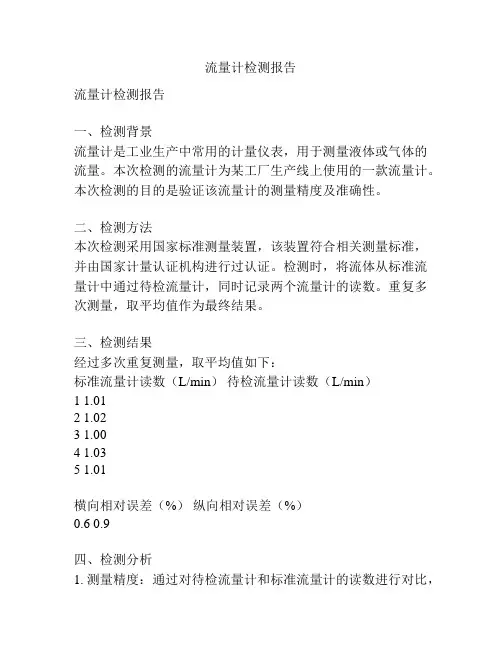

流量计检测报告流量计检测报告一、检测背景流量计是工业生产中常用的计量仪表，用于测量液体或气体的流量。

本次检测的流量计为某工厂生产线上使用的一款流量计。

本次检测的目的是验证该流量计的测量精度及准确性。

二、检测方法本次检测采用国家标准测量装置，该装置符合相关测量标准，并由国家计量认证机构进行过认证。

检测时，将流体从标准流量计中通过待检流量计，同时记录两个流量计的读数。

重复多次测量，取平均值作为最终结果。

三、检测结果经过多次重复测量，取平均值如下：标准流量计读数（L/min）待检流量计读数（L/min）1 1.012 1.023 1.004 1.035 1.01横向相对误差（%）纵向相对误差（%）0.6 0.9四、检测分析1. 测量精度：通过对待检流量计和标准流量计的读数进行对比，可以得出待检流量计的测量偏差较小。

横向相对误差为0.6%，远小于国家标准要求的2%。

说明该流量计在测量精度方面表现良好。

2. 测量准确性：通过对待检流量计的读数进行纵向比对，可以观察到一定程度的波动。

纵向相对误差为0.9%，在国家标准要求的±1%的范围内，可认为该流量计的测量准确性达到标准要求。

五、结论经过检测，该流量计的测量精度和准确性均符合国家标准的要求。

建议工厂继续按照操作手册的要求进行使用和维护，以确保流量计的长期稳定性和准确性。

六、检测建议1. 定期检测：建议工厂每年对流量计进行一次定期检测，以确保流量计的表现始终符合要求。

2. 操作培训：建议工厂对使用流量计的工作人员进行操作培训，以确保正确使用流量计器，并避免人为误差的出现。

3. 维护保养：建议工厂定期对流量计进行维护保养，清洁仪表表面和内部元件，确保流量计的正常运行。

七、参考资料1. 《流量计检测与维护指南》2. 国家计量认证机构认证证书以上报告为流量计的检测报告，根据实际情况可以酌情增减内容。

流量检测仪表的工作原理流量检测仪表是一种用于测量和监测流体流量的装置。

其工作原理是基于流体通过管道时产生的压力变化，通过测量这种压力变化来计算流体的流量。

下面将详细介绍流量检测仪表的工作原理。

流量检测仪表通常由两个主要部分组成：传感器和计算单元。

传感器负责测量流体通过管道时产生的压力变化，而计算单元则根据传感器提供的数据进行计算和显示。

在工作时，流体通过管道时会产生压力变化。

流量检测仪表的传感器通常被安装在管道上，可以测量到这种压力变化。

传感器通常采用压阻式或压差式测量原理。

其中，压阻式传感器通过测量流体通过管道时的阻力来确定流量；压差式传感器通过测量管道两侧的压力差来计算流量。

传感器将测量到的压力变化信号传递给计算单元。

计算单元根据传感器提供的数据以及预先设定的参数，利用内部的算法来计算流体的流量。

这些参数可能包括管道的直径、介质的密度和粘度等。

计算完成后，流量检测仪表将流体的流量数据显示在仪表的显示屏上。

通常，流量检测仪表会提供多种显示方式，如瞬时流量、累积流量等。

用户可以根据需要选择不同的显示方式。

流量检测仪表还可以提供其他功能，如报警、通信等。

当流体的流量超出预设范围时，仪表可以发出报警信号，提醒用户注意。

同时，流量检测仪表还可以通过通信接口将测量数据传输给上位机，实现远程监测和数据管理。

总结起来，流量检测仪表的工作原理是基于测量流体通过管道时产生的压力变化。

通过传感器测量到的压力变化信号，计算单元可以计算出流体的流量，并将结果显示在仪表上。

流量检测仪表具有精确度高、可靠性强等特点，在工业自动化控制、环境监测等领域有着广泛的应用。
