流量检测及仪表一

第四章流量检测仪表1．概述〔流量的概念和单位、流量检测方法及流量计分类〕在生产过程中，为了有效地进行操作、操纵和监督，需要检测各种流体的流量。

物料总量的计量依旧经济核算和能源治理的重要依据。

流量检测仪表是开展生产，节约能源，先进产品质量，提高经济效益和治理水平的重要工具，是工业自动化仪表与装置中的重要仪表之一。

流体的流量是指在短临时刻内流过某一流通截面的流体数量与通过时刻之比，该时刻足够短以致可认为在此期间的流淌是稳定的。

此流量又称瞬时流量。

流体数量以体积表示称为体积流量，流体数量以质量表示称为质量流量。

流量的表达式为：式中为体积流量，单位；为质量流量，；V为流体体积，m3；M为流体质量，Kg；t为时刻；为流体密度，；为流体平均流速，；为流通截面面积，。

在某段时刻内流体通过的体积或质量总量称为累计流量或总流量，它是体积流量或质量流量在该段时刻的积分。

流量检测方法能够回为体积流量检测和质量流量检测两种方式，前者测得流体的体积流量值，后者能够直截了当测得流体的质量流量值。

测量流量的仪表称为流量计，测量流体总量的仪表称为计量表或总量计。

流量计通常由一次装置和二次仪表组成。

一次装置安装于流道的内部或外部，依据流体与之相互作用关系的物理定律产生一个与流量有确定关系的信号，这种一次装置亦称流量传感器。

二次仪表那么给出相应的流量值大小。

流量计的种类繁多，各适合于不同的工作场合。

按检测原理分类的典型流量计列在见下表。

流量计的分类2.容积式流量计容积式流量计是直截了当依据排出体积进行流量累计的仪表，它利用运动元件的往复次数或转速与流体的连续排出量成比例对被测流体进行连续的检测。

容积式流量计能够计量各种液体和气体的累积流量，由于这种流量计能够周密测量体积量，因此其类型包括从小型的家用煤气表到大容积的石油和天然气计量仪表，广泛地用作治理和贸易的手段。

容积式流量计由测量室、运动部件、传动和显示部件组成。

它的测量主体为具有固定标准容积的测量室，测量室由流量计内部的运动部件与壳体构成。

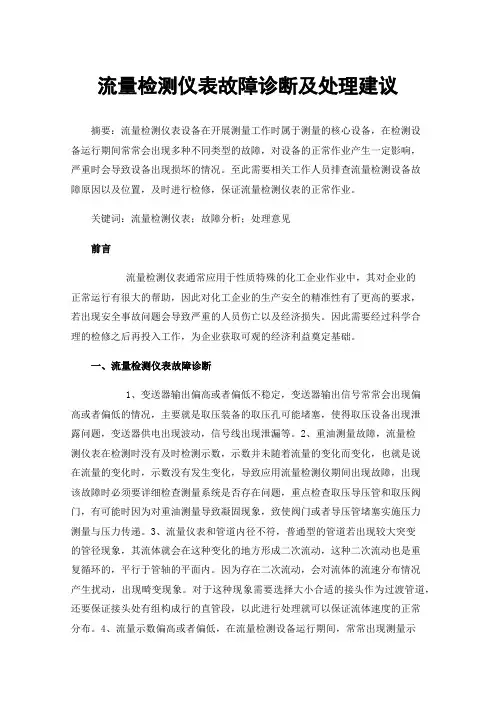

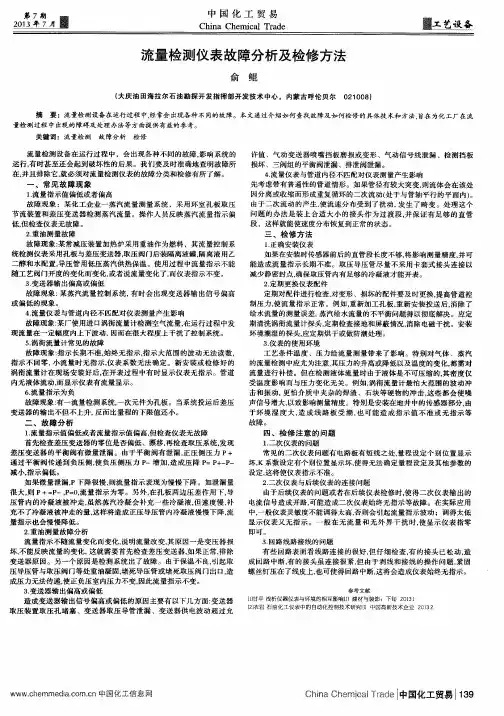

流量检测仪表故障诊断及处理建议摘要：流量检测仪表设备在开展测量工作时属于测量的核心设备，在检测设备运行期间常常会出现多种不同类型的故障，对设备的正常作业产生一定影响，严重时会导致设备出现损坏的情况。

至此需要相关工作人员排查流量检测设备故障原因以及位置，及时进行检修，保证流量检测仪表的正常作业。

关键词：流量检测仪表；故障分析；处理意见前言流量检测仪表通常应用于性质特殊的化工企业作业中，其对企业的正常运行有很大的帮助，因此对化工企业的生产安全的精准性有了更高的要求，若出现安全事故问题会导致严重的人员伤亡以及经济损失。

因此需要经过科学合理的检修之后再投入工作，为企业获取可观的经济利益奠定基础。

一、流量检测仪表故障诊断1、变送器输出偏高或者偏低不稳定，变送器输出信号常常会出现偏高或者偏低的情况，主要就是取压装备的取压孔可能堵塞，使得取压设备出现泄露问题，变送器供电出现波动，信号线出现泄漏等。

2、重油测量故障，流量检测仪表在检测时没有及时检测示数，示数并未随着流量的变化而变化，也就是说在流量的变化时，示数没有发生变化，导致应用流量检测仪期间出现故障，出现该故障时必须要详细检查测量系统是否存在问题，重点检查取压导压管和取压阀门，有可能时因为对重油测量导致凝固现象，致使阀门或者导压管堵塞实施压力测量与压力传递。

3、流量仪表和管道内径不符，普通型的管道若出现较大突变的管径现象，其流体就会在这种变化的地方形成二次流动，这种二次流动也是重复循环的，平行于管轴的平面内。

因为存在二次流动，会对流体的流速分布情况产生扰动，出现畸变现象。

对于这种现象需要选择大小合适的接头作为过渡管道，还要保证接头处有组构成行的直管段，以此进行处理就可以保证流体速度的正常分布。

4、流量示数偏高或者偏低，在流量检测设备运行期间，常常出现测量示数偏低或者偏高，而流量检测仪表设备并无故障，出现该情况时需要重点检查流量检测仪表设备零位是否正常，还要对仪表设备的组成部分测量是否满足相关标准，确保测量结果的精准度。

流量测量及仪表分类有哪几种？
答：流量是指被测介质（气体或液体，又称流体）在单位时间内流国某一截面的数量。

按体积计算的为体积流量。

用Ｑ表示。

其单位为立方米每小时（
Ｍ３／h）、升每分（l／min）或升每秒（l／s）按重量计算的为重量流量，用Ｇ表示，其单位为吨每小时（Ｔ／h）、千克每分（kg／min）、千克每秒（kg／s）、工业上用语测量流量的仪表叫流量仪表。

流量测量就是利用流量仪表对被测介质进行计量，其表示式为：Ｑ＝ＶＦ或Ｇ＝Ｑr
式中Ｑ、Ｇ是被测流量（体积或重量）
Ｖ为该截面积处的平均流量
Ｆ为截面积r为流体重度
工业常用的流量仪表按构造不同可分为速度式（如旋翼式水表、转子流量计、差压节流式、耙式、电磁式等）；容积式（如罗茨流量计、圆盘式流量计、椭圆齿轮流量计等）。

工人农具工作性能，又分为指示式仪表、积算式仪表、调节、记录式仪表等、一种又以差压节流式仪表应用较广泛。

差压节流式仪表主要有节流装置（孔板）即测量单位；差压计变送单位组成（统称为一次表）。

再与调节或显示单位（称为＝次表）及执行机构单位配合使用。

其测量原理为：当流体流经节流装置（孔板）时，由于截面积的减小，使其流速增大，静压强减小，故而在孔板前后形成一定压差△Ｐ增大（Ｐ前—Ｐ后），并使该压差与流体流量流
速变化成一定关系（相应增大、减小），故流量大，流速大△Ｐ增大，否则相反。

所以依据该关系原理，通过测量压差的办法，由此来测量流量的变化。

流量检测仪表的工作原理流量检测仪表是一种用于测量和监测流体流量的装置。

其工作原理是基于流体通过管道时产生的压力变化，通过测量这种压力变化来计算流体的流量。

下面将详细介绍流量检测仪表的工作原理。

流量检测仪表通常由两个主要部分组成：传感器和计算单元。

传感器负责测量流体通过管道时产生的压力变化，而计算单元则根据传感器提供的数据进行计算和显示。

在工作时，流体通过管道时会产生压力变化。

流量检测仪表的传感器通常被安装在管道上，可以测量到这种压力变化。

传感器通常采用压阻式或压差式测量原理。

其中，压阻式传感器通过测量流体通过管道时的阻力来确定流量；压差式传感器通过测量管道两侧的压力差来计算流量。

传感器将测量到的压力变化信号传递给计算单元。

计算单元根据传感器提供的数据以及预先设定的参数，利用内部的算法来计算流体的流量。

这些参数可能包括管道的直径、介质的密度和粘度等。

计算完成后，流量检测仪表将流体的流量数据显示在仪表的显示屏上。

通常，流量检测仪表会提供多种显示方式，如瞬时流量、累积流量等。

用户可以根据需要选择不同的显示方式。

流量检测仪表还可以提供其他功能，如报警、通信等。

当流体的流量超出预设范围时，仪表可以发出报警信号，提醒用户注意。

同时，流量检测仪表还可以通过通信接口将测量数据传输给上位机，实现远程监测和数据管理。

总结起来，流量检测仪表的工作原理是基于测量流体通过管道时产生的压力变化。

通过传感器测量到的压力变化信号，计算单元可以计算出流体的流量，并将结果显示在仪表上。

流量检测仪表具有精确度高、可靠性强等特点，在工业自动化控制、环境监测等领域有着广泛的应用。

10款常见流量测量仪表原理介绍1．容积式流量计 容积式流量计相当于一个标准容积的容器，它接连不断地对流动介质进行度量。

流量越大，度量的次数越多，输出的频率越高。

容积式流量计的原理比较简单，适于测量高粘度、低雷诺数的流体。

根据回转体形状不同，目前生产的产品分：适于测量液体流量的椭圆齿轮流量计、腰轮流量计（罗茨流量计）、旋转活塞和刮板式流量计；适于测量气体流量的伺服式容积流量计、皮膜式和转简流量计等．2．叶轮式流量计 叶轮式流量计的工作原理是将叶轮置于被测流体中，受流体流动的冲击而旋转，以叶轮旋转的快慢来反映流量的大小。

典型的叶轮式流量计是水表和涡轮流量计，其结构可以是机械传动输出式或电脉冲输出式。

一般机械式传动输出的水表准确度较低，误差约±2％，但结构简单，造价低，国内已批量生产，并标准化、通用化和系列化。

电脉冲信号输出的涡轮流量计的准确度较高，一般误差为±0．2％一0．5％。

3．差压式流量计（变压降式流量计） 差压式流量计由一次装置和二次装置组成．一次装置称流量测量元件，它安装在被测流体的管道中，产生与流量（流速）成比例的压力差，供二次装置进行流量显示。

二次装置称显示仪表。

它接收测量元件产生的差压信号，并将其转换为相应的流量进行显示．差压流量计的一次装置常为节流装置或动压测定装置（皮托管、均速管等）。

二次装置为各种机械式、电子式、组合式差压计配以流量显示仪表．差压计的差压敏感元件多为弹性元件。

由于差压和流量呈平方根关系，故流量显示仪表都配有开平方装置，以使流量刻度线性化。

多数仪表还设有流量积算装置，以显示累积流量，以便经济核算。

这种利用差压测量流量的方法历史悠久，比较成熟，世界各国一般都用在比较重要的场合，约占各种流量测量方式的70％。

发电厂主蒸汽、给水、凝结水等的流量测量都采用这种表计。

4．变面积式流量计（等压降式流量计） 放在上大下小的锥形流道中的浮子受到自下而上流动的流体的作用力而移动。
