1.3简单结构的设计

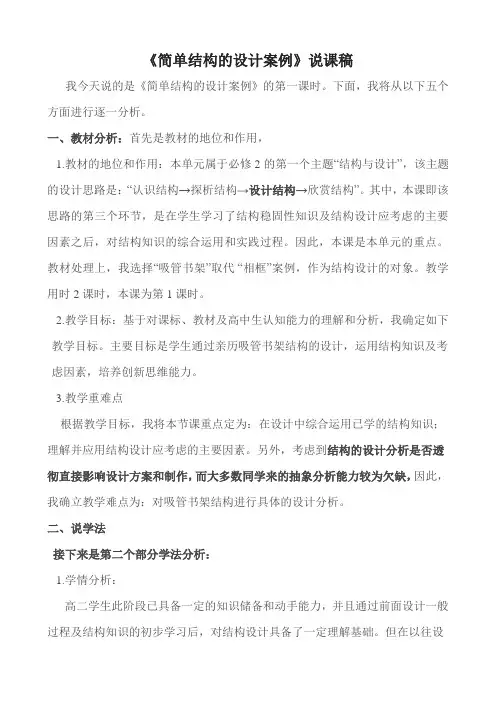

《简单结构的设计案例》说课稿我今天说的是《简单结构的设计案例》的第一课时。

下面，我将从以下五个方面进行逐一分析。

一、教材分析：首先是教材的地位和作用，1.教材的地位和作用：本单元属于必修2的第一个主题“结构与设计”，该主题的设计思路是：“认识结构→探析结构→设计结构→欣赏结构”。

其中，本课即该思路的第三个环节，是在学生学习了结构稳固性知识及结构设计应考虑的主要因素之后，对结构知识的综合运用和实践过程。

因此，本课是本单元的重点。

教材处理上，我选择“吸管书架”取代“相框”案例，作为结构设计的对象。

教学用时2课时，本课为第1课时。

2.教学目标：基于对课标、教材及高中生认知能力的理解和分析，我确定如下教学目标。

主要目标是学生通过亲历吸管书架结构的设计，运用结构知识及考虑因素，培养创新思维能力。

3.教学重难点根据教学目标，我将本节课重点定为：在设计中综合运用已学的结构知识；理解并应用结构设计应考虑的主要因素。

另外，考虑到结构的设计分析是否透彻直接影响设计方案和制作，而大多数同学来的抽象分析能力较为欠缺，因此，我确立教学难点为：对吸管书架结构进行具体的设计分析。

二、说学法接下来是第二个部分学法分析：1.学情分析：高二学生此阶段已具备一定的知识储备和动手能力，并且通过前面设计一般过程及结构知识的初步学习后，对结构设计具备了一定理解基础。

但在以往设计制作中，大多数同学不太自觉去经历设计的一般过程，往往是急于动手、边做边想、“凑”方案，难以达到技术实践的目标。

2.学法指导：根据此学情，本节课注重学生的设计过程，学生的学法有：（1）在设计分析、方案构思阶段/运用自主探究、合作交流学习方法，理论依据是皮亚杰的建构主义学习理论。

（2）在改进设计成果中/运用自评与互评相结合学习方法，理论依据是加德纳的多元智力理论。

三、说教法综合以上教材分析及学情分析，本节课我的教学方法有：1.教学方法：基于现代心理学中情感和认知活动相互作用的原理，以书架图片导入教学的情境教学法；依据夸美纽斯的“直观性原则”，用实物启发学生思考的直观教学法；以及根据建构主义教学论中“以学生为中心，教师为指导”的理念，鼓励学生协作、探索的合作教学法和任务驱动教学法；（50〞）2.教学准备：另外，课前需准备：多媒体课件、投影仪、吸管书架模型、吸管牙签组合教具学具、倒计时软件四、说教学过程对于教学过程，我分为以下六个环节：（一）情境创设引入目标 3分（二）明确要求巩固旧知 3分（三）设计分析分组探究17分（四）分组构思自评互评14分（五）总结拓展加深理解2分（六）课后任务布置作业 1分（一）情境创设引入目标1、导入首先通过展示几幅不同的书架结构图片，激发学生学习兴趣，引出设计课题：“能承重的书架”。

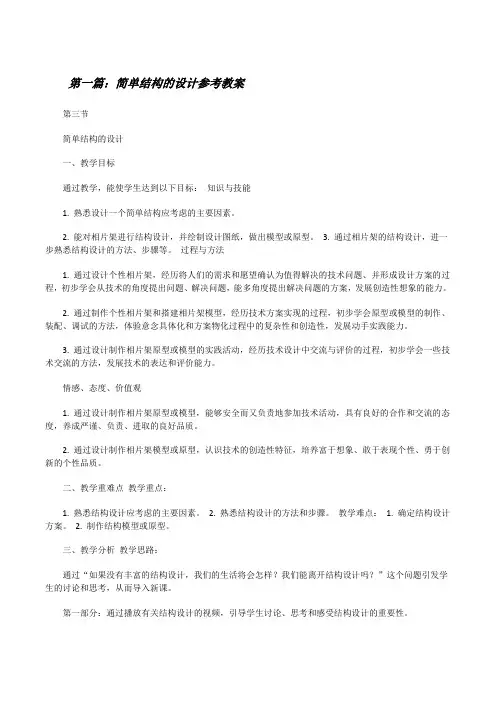

第一篇：简单结构的设计参考教案第三节简单结构的设计一、教学目标通过教学，能使学生达到以下目标：知识与技能1. 熟悉设计一个简单结构应考虑的主要因素。

2. 能对相片架进行结构设计，并绘制设计图纸，做出模型或原型。

3. 通过相片架的结构设计，进一步熟悉结构设计的方法、步骤等。

过程与方法1. 通过设计个性相片架，经历将人们的需求和愿望确认为值得解决的技术问题、并形成设计方案的过程，初步学会从技术的角度提出问题、解决问题，能多角度提出解决问题的方案，发展创造性想象的能力。

2. 通过制作个性相片架和搭建相片架模型，经历技术方案实现的过程，初步学会原型或模型的制作、装配、调试的方法，体验意念具体化和方案物化过程中的复杂性和创造性，发展动手实践能力。

3. 通过设计制作相片架原型或模型的实践活动，经历技术设计中交流与评价的过程，初步学会一些技术交流的方法，发展技术的表达和评价能力。

情感、态度、价值观1. 通过设计制作相片架原型或模型，能够安全而又负责地参加技术活动，具有良好的合作和交流的态度，养成严谨、负责、进取的良好品质。

2. 通过设计制作相片架模型或原型，认识技术的创造性特征，培养富于想象、敢于表现个性、勇于创新的个性品质。

二、教学重难点教学重点：1. 熟悉结构设计应考虑的主要因素。

2. 熟悉结构设计的方法和步骤。

教学难点：1. 确定结构设计方案。

2. 制作结构模型或原型。

三、教学分析教学思路：通过“如果没有丰富的结构设计，我们的生活将会怎样？我们能离开结构设计吗？”这个问题引发学生的讨论和思考，从而导入新课。

第一部分：通过播放有关结构设计的视频，引导学生讨论、思考和感受结构设计的重要性。

第二部分：通过“儿童自行车设计”的案例分析，使学生理解结构设计的目标及要求。

第三部分：通过“20世纪十大技术失误”的案例分析，加深学生对结构设计应考虑的主要因素的理解。

第四部分：通过个性相片架的设计制作活动，使学生了解简单结构设计的过程和方法，强化学生对知识的理解与整合，提高学生的动手实践能力。

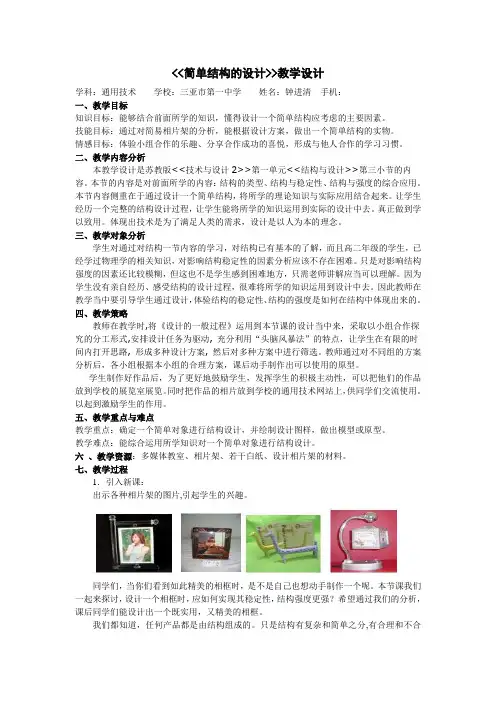

<<简单结构的设计>>教学设计学科：通用技术学校：三亚市第一中学姓名：钟进清手机：一、教学目标知识目标：能够结合前面所学的知识，懂得设计一个简单结构应考虑的主要因素。

技能目标：通过对简易相片架的分析，能根据设计方案，做出一个简单结构的实物。

情感目标：体验小组合作的乐趣、分享合作成功的喜悦，形成与他人合作的学习习惯。

二、教学内容分析本教学设计是苏教版<<技术与设计2>>第一单元<<结构与设计>>第三小节的内容。

本节的内容是对前面所学的内容：结构的类型、结构与稳定性、结构与强度的综合应用。

本节内容侧重在于通过设计一个简单结构，将所学的理论知识与实际应用结合起来。

让学生经历一个完整的结构设计过程，让学生能将所学的知识运用到实际的设计中去。

真正做到学以致用。

体现出技术是为了满足人类的需求，设计是以人为本的理念。

三、教学对象分析学生对通过对结构一节内容的学习，对结构已有基本的了解，而且高二年级的学生，已经学过物理学的相关知识，对影响结构稳定性的因素分析应该不存在困难。

只是对影响结构强度的因素还比较模糊，但这也不是学生感到困难地方，只需老师讲解应当可以理解。

因为学生没有亲自经历、感受结构的设计过程，很难将所学的知识运用到设计中去。

因此教师在教学当中要引导学生通过设计，体验结构的稳定性、结构的强度是如何在结构中体现出来的。

四、教学策略教师在教学时,将《设计的一般过程》运用到本节课的设计当中来，采取以小组合作探究的分工形式,安排设计任务为驱动, 充分利用“头脑风暴法”的特点，让学生在有限的时间内打开思路, 形成多种设计方案, 然后对多种方案中进行筛选。

教师通过对不同组的方案分析后，各小组根据本小组的合理方案，课后动手制作出可以使用的原型。

学生制作好作品后，为了更好地鼓励学生，发挥学生的积极主动性，可以把他们的作品放到学校的展览室展览。

同时把作品的相片放到学校的通用技术网站上，供同学们交流使用。

如何进行组织结构设计标题：如何进行组织结构设计引言概述：组织结构设计是组织管理中非常重要的一个环节，它直接影响到组织的运作效率和员工的工作效果。

一个合理的组织结构设计能够使组织更加灵活高效，提高工作效率和员工满意度。

本文将从组织结构设计的基本原则、设计步骤、关键因素、常见模型和实施方法等方面进行详细阐述。

一、基本原则1.1 简单性：组织结构应该简单明了，避免过多的层级和冗余的部门。

1.2 适应性：组织结构应该能够适应不断变化的外部环境和内部需求。

1.3 透明性：组织结构应该清晰明了，让员工清楚了解自己的职责和工作范围。

二、设计步骤2.1 确定组织的目标和战略：明确组织的使命和愿景，确定组织的长期目标和发展战略。

2.2 分析组织的职能和任务：对组织的各项职能和任务进行分析，确定各部门的职责和工作内容。

2.3 设计组织结构：根据组织的目标和任务，设计合理的组织结构，包括部门设置、层级关系和职责分工等。

三、关键因素3.1 组织规模：组织的规模决定了部门设置和层级关系，规模较大的组织通常会有更多的部门和层级。

3.2 组织文化：组织的文化对组织结构设计有重要影响，不同的文化会导致不同的组织结构。

3.3 领导风格：领导者的风格和决策方式也会影响组织结构设计，不同的领导者可能会选择不同的结构模型。

四、常见模型4.1 功能型组织结构：按照功能划分部门，适用于规模较小的组织。

4.2 矩阵型组织结构：同时按照功能和产品/项目划分部门，适用于复杂的组织环境。

4.3 职能型组织结构：按照职能和层级划分部门，适用于规模较大的组织。

五、实施方法5.1 沟通与协调：在设计组织结构时，要充分考虑各部门之间的沟通和协调机制，确保信息流畅和工作协调。

5.2 培训与发展：组织结构设计完成后，要及时进行员工培训和发展，使员工能够适应新的组织结构。

5.3 持续改进：组织结构设计是一个持续改进的过程，要不断优化和调整结构，以适应外部环境和内部需求的变化。

1.3简单结构的设计
——桥梁模型设计案例预习学案
一、活动要求：
1、2—3人1组（自由组合）
2、按照设计草图进行制作
3、时间45分钟。

二、简单结构的设计案例——桥梁模型
1、设计项目
设计一个桥梁模型
2、设计要求
（1）跨度≥50cm
（2）承重≥1kg
（3）有桥面和底座，可以摆放展示
（4）结构稳定
（5）造型美观
3、设计分析
（1）进行桥梁模型的结构设计应考虑哪些基本因素？（想到几个写几个）
桥梁结
构设计
（2）你设计的桥梁模型会参考哪一种结构。

请简要说明原因。

原因：______________________
（3）你的设计打算采用什么样的材料和连接方式？
材料：
连接方式：
4、设计准备：
提供材料：木板2块（不低于20cm*30cm）、细木条1捆（不少于20根，长度1m左右）。

细绳一卷。

透明胶带一卷。

手锯或树枝剪一把。

如需其他材料请自带。

5、设计方案
请用简单的文字和草图说明你的设计方案和设计理念。

（1）文字说明：
（2）草图：
三、启发提示：请你和同座位讨论一下，以下几位同学的设计分别有哪些不足之处？又有哪些可取之处呢？（小组讨论）。

简单结构的设计说课稿
《简单结构的设计》说课稿
 一,说教材
 1.教材分析
 (1)条块清晰
 本课教材分两部分构成,一是结构设计应考虑的主要因素,这是本课的教学重点,包括设计目标及要求和主要因素.在日常生活中,我们见过形形色色的物品,如:鞋架,衣柜,自行车.当今社会是个多元的世界,社会生产的产品不再追求造型单一,功能单调的,而是从产品制作技术,结构安全性及耐久性评估,维修加固技术等方面考虑结构的设计和理论.然而,在对产品结构进行改造或设计前,应从功能的角度对设计对象进行结构的强度和稳定性分析,从功能要求,轻便,美观等角度思考设计方案和选择材料.二是简单结构的设计案例,教材以相片架为例,教师可适当设计问题,让学生完成阅读任务.
 (2)易中藏难
 本课教材正文叙述简单,看似平易,但若照本宣科,平铺直叙,则时间剩余过多,学生仅记住一些基础知识,无法激起学生的感情共鸣.
 (3)融入生活
 高中生对技术与设计的学习,应该走向技术设计的社会观和人生观的开放世界,使学生不断生长出新的技术问题,实现技术与科学的横向共通,实现问题解决的个性化技术表达和设计的创新.。

机械结构设计的任务是依据设计任务在总体设计构想的基础上，确定的原理方案，绘制出具体的结构图，以实现设计所要求的功能。

设计的过程是将抽象的工作原理具体化为某类构件或零部件，包含确定结构件的材料、形状、尺寸、公差、热处理方式和表面处理等，还须考虑其加工工艺、强度、刚度、精度以及与其它零件相互之间关系等问题。

所以结构设计的直接产物虽是技术图纸，但工作不是简单的机械制图，图纸只是表达设计方案的工程语言，运用机构设计的各种技术将设计构想具体化是结构设计的基本内容。

1 机械结构件的结构要素和设计方法1.1 结构件的几何要素机械结构的功能主要是靠机械零部件的几何形状及各个零部件之间的相对位置关系实现的。

零部件的几何形状由它的表面所构成，一个零件通常有多个表面，在这些表面中有的与其它零部件表面直接接触，把这一部分表面称为功能表面。

在功能表面之间的联结部分称为联接表面。

零件的功能表面是决定机械功能的重要因素，功能表面的设计是零部件结构设计的核心。

描述功能表面的主要几何参数有表面的几何形状、尺寸大小、表面数量、位置、顺序等。

通过对功能表面的不同设计，可以得到为实现同一技术功能的多种结构方案。

1.2 结构件之间的关联在机器或机械中，任何零件都不是孤立存在的。

因此在结构设计中除了研究零件本身的功能和相关特征外，还必须研究零件之间的相互关系。

零件之间的相互关系分为直接相关和间接相关两类。

两个零件有直接装配关系的成为直接相关。

没有直接装配关系的成为间接相关。

间接相关又分为位置相关和运动相关两类。

位置相关是指两零件在相互位置上有要求，如减速器中两相邻的传动轴，其中心距必须保证一定的精度，两轴线必须平行，以保证齿轮的正常啮合。

运动相关是指一零件的运动轨迹与另一零件有关，如车床刀架的运动轨迹必须平行于于主轴的中心线，这是靠床身导轨和主轴轴线相平行来保证的，所以主轴与导轨为位置相关，而刀架与主轴为运动相关。

多数零件都有两个或更多的直接相关零件，故每个零件大都具有两个或多个部位在结构上与其它零件有关。

轴套类零件1、结构设计特点轴类零件主要用于支承齿轮、蜗轮、链轮、皮带轮等传动件，用来传递运动和动力；套筒类零件则更为简单，主要起到定距和隔离作用。

基本构成：数段共轴回转体，轴类零件的特征之一是细长即具有较大的长径比。

材料：一般为钢棒或锻件。

加工：车削为主，同时还加工键槽、螺纹、销孔、退刀槽、倒角、中心孔等常见结构：轴肩 螺纹退刀槽 砂轮越程槽 键槽 圆角 倒角 轴端螺孔 中心孔轴肩：由于轴上各段的直径不同，因而形成台阶，其台阶面称为轴肩，如图所示。

通常轴上零件是以轴肩来定位的。

在加工时，便于测量工具靠着轴肩来测量轴段尺寸；在装配时，当零件紧靠轴肩时，零件的轴向位置就己确定下来：而当轴运转时可以避免轴上零件的轴向窜动。

螺纹退刀槽：为了使轴上零件得以紧固，常在轴上设计出螺纹结构。

在车削螺纹时需要事先留有螺纹退刀槽，以便于车制或装配砂轮越程槽：为了使轴上某些有较高配合要求的表面达到所需要的粗糙度和精度，即保证全长的加工质量，常需进行磨削加工，因此须预先留有砂轮越程槽键槽：轴是通过键与传动件的连接来传递运动和动力的，因此轴上常开有键槽，显然，键槽尺寸应符合国家标准圆角：轴肩面的根部应设计成圆角结构，目的是减少应力集中，增大轴肩根部的强度，如图所示，实际上圆角是加工工艺的必然结果倒角：为了装配方便和操作安全，轴上各段的端部需加工出倒角轴端螺孔：为了防止位于轴上端部传动件的窜动，常需在轴端加工出内螺纹，以便上紧紧固件中心孔：轴的两端面常需加工出中心孔，以便在车床、磨床、铣床上加工时，以中心孔定位加工轴上各段外圆或键槽等结构2、常用视图轴套类零件的视图常采用一个基本视图即主视图，外加若干其它视图如断面图、局部放大图以及剖视图、局部视图来表达。

盘盖类零件1、盘盖类零件的结构设计特点轮盘类零件在机器与设备上使用较多，例如齿轮、蜗轮、皮带轮、链轮以及手轮、端盖、透盖和法兰盘等都属于轮盘类零件。

基本构成；主体为回转体，轮盘类零件的特征之一是扁平即具有较小的长径比。
