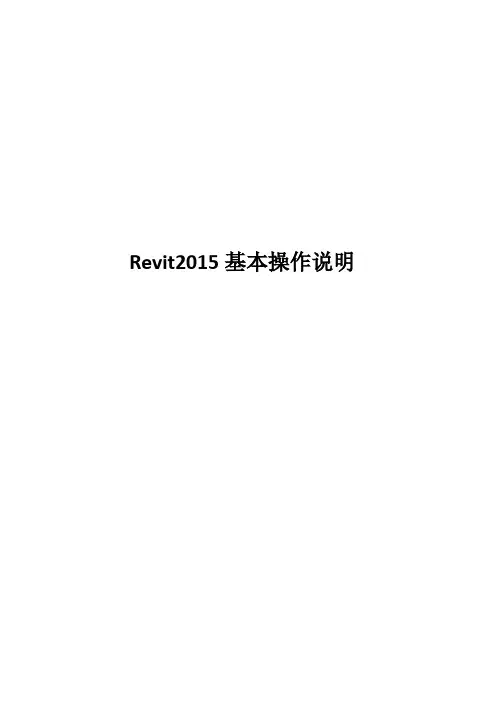

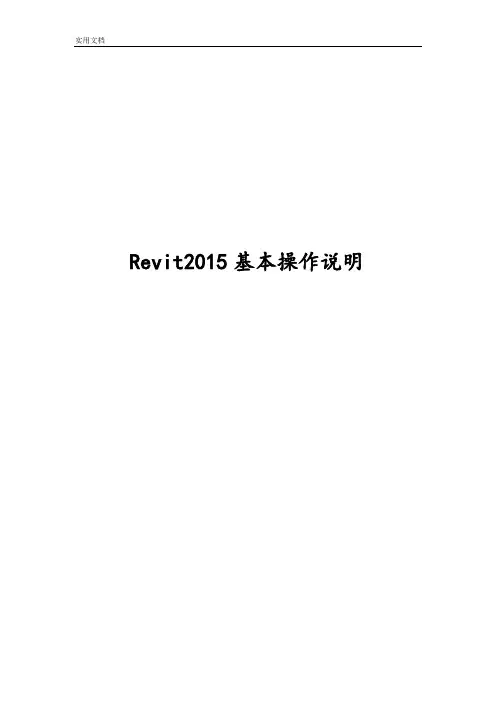

Revit2015基本操作说明
目录
一、Revit2015软件界面说明 (3)
二、Revit2015软件简单操作 (7)
1、打开文件 (7)
2、调整和查看视图 (8)
3、制作和查看剖面 (11)
4、查看构件尺寸 (12)
5、链接和导入CAD平面 (15)
6、链接Revit模型 (15)
7、查看图纸 (17)
8、查看标高和高程坐标 (17)
9、导出文件 (19)
三、Revit2015软件常用快捷键 (21)
一、 Revit2015软件界面说明
Revit2015界面主要包括应用程序菜单、快速访问工具栏、信息中心、功能区、选项栏、项目浏览器、绘图区域、视图控制栏、状态栏等几个区域。
1、 应用程序菜单
应用程序菜单主要实现多个文件同时操作，还可以使用更高级的操作如“导出”和“发布”等。
（1） 快速访问工具栏
快速访问工具栏主要用于显示常用工具，在操作过程中可以更快
应用程序菜单
选项卡 功能区
信息中心
绘图区域
视图控制栏 项目浏览器
属性
选项栏
上下文选项卡
的找到要使用的命令，快速访问工具栏上的命令进行自定义，添加一
些常用的命令。
快速访问工具栏快速访问工具栏空白处，选择自定义快速访问工具栏进行编辑。2、功能区
创建或打开文件时自动显示，并提供创建文件时所需要的全部工具
通过拖拽等方式，自定义功能区排列顺序，也可以最小化功能区，从而最大程度的使用绘图区域。
3、选项栏
选项栏位于功能区下方，其内容根据当前命令或所选图元变化。
4、属性
将现有图元改成其他类型。
5、项目浏览器
项目浏览器用于显示所有视图、明细表、图纸、族、组、链接的revit模型等其他逻辑层次，展开和折叠各分支时显示下一层项目。
6、绘图区域
Revit中的绘图区域显示的是当前项目的视图（以及图纸和明细表），每次打开项目中的某一视图时，默认情况下此视图显示在其他打开的视图之上，其他视图扔处于打开状态，但是在当前视图的下面。
7、视图控制栏
视图控制栏位于revit窗口底部，状态工具栏之上，通过它可以快速访问绘图区域的功能。
二、Revit2015软件简单操作
1、打开文件
单击应用程序菜单选择“打开”，在右侧菜单中选择文件类型。
在弹出的对话框中选择“rvt”格式文件，双击打开
2、调
整和查看视图
1）粗细线模式
调整前调整后
2）打开平面、立面、三维视图并平铺视图
通过左下角项目浏览器，可以打开相应的视图。
平铺视图快捷键“wt”
3）选中视图进行缩放、旋转，并调整视图样式
滚轮调整视图大小，右键“缩放匹配”使视图最大化，将模型调整到最佳位置。“shift+滚轮”旋转三维视图，也可以通过右上角的六面体视图魔方调整三维视图角度。
绘图区右侧如框内操作键，可实现调整视图比例、详细程度、视
觉样式等功能。
右键魔方可选择正视图方向如“前”等，或者直接点取模型上的方向。
4）清理视图
快速工具栏中的“关闭隐藏窗口”可关闭除平铺视图以外的视图。
5）隐藏图元
右键“在视图中隐藏”——“图元”可将视图中选中的图元隐藏
修改选项卡中选择隐藏图元
在左下角视图工具栏中选择隐藏图元
3、绘制和查看剖面
在平面图视图状态下选择“剖面”，在图中点击两点来绘制剖面，并通过拖拉范围框，设置剖切深度或者改变剖面方向。
1）查看剖面
在拥有剖面的平面视图中，右键点击剖面线选择“转到视图”
转到剖面视图后根据需要调整剖面框大小
4、查看构件尺寸
1）选中构件，查看属性栏
在任意视图内选择一个构件，在右侧属性栏内查看其属性
2）查看详细属性信息
点击属性栏内的编辑类型，可以查看构件全部属性类型
3）尺寸标注
使用“注释”栏中相应命令，可对构件进行尺寸标注
①对齐标注
在选项栏中点击按钮，选择参照点，鼠标拾取每个尺寸界限位置，例如轴网、墙体等，向外拉出尺寸线后单击放置尺寸标注。
②线性标注
在选项栏中点击按钮，鼠标拾取一面墙，管道或者设备边界线，向需标注构件另一边界线拉出尺寸线，单击放置尺寸标注，系统自动标注构件尺寸。
③角度尺寸标注
在选项栏中点击按钮，拾取不平行两条线或者构件，出现尺寸标注，单击放置。
④径向尺寸标注
在选项栏中点击按钮，鼠标拾取弧形轴网，弧线或弧形构件，出现尺寸标注单击放置。
⑤弧长尺寸标注
在选项栏中点击按钮，鼠标拾取弧形轴网，弧线或弧形构件，出现尺寸标注单击放置。
⑥高程点标注
在选项栏中点击按钮，选择构件表面一点，出现高程，点击放置。
⑦高程点坐标标注
在选项栏中点击按钮，选择一点，出现坐标，点击放置。
5、导入和链接CAD文件
Revit软件对CAD文件支持链接和导入两种模式参照利用。
1）单击“插入”选项卡——“导入CAD”或者“链接CAD”。
2）选择导入文件
3）指定导入或链接选项
4）单击打开
5）链接文件为外部参照的形式，与源文件有关联关系，所以需保留源文件的路径。导入文件为载入参照模式，与源文件部
存在关联关系。
6、链接revit模型
