ABB机器人基本操作说明一、ABB机器人的启动与关闭1.启动ABB机器人：首先确认机器人电源线和控制器电源线正常连接，然后按下控制器的电源开关启动机器人。

2.关闭ABB机器人：在终端上按下机器人控制器上的电源按钮，然后按照显示屏上的提示操作，直到机器人完全关闭。

二、ABB机器人的坐标系选择与校准1.选择坐标系：ABB机器人可以使用基座坐标系、工具坐标系和用户定义的坐标系。

根据具体任务的需要，选择合适的坐标系进行操作。

2.坐标系校准：在使用机器人前，需要进行坐标系校准以确保机器人的运动准确性和精度。

校准过程中需要使用专门的校准工具和仪器，按照校准操作指导进行校准。

三、ABB机器人的编程1. 打开编程界面：在FlexPendant终端上选择编程模式，并输入密码登录编程界面。

2.创建程序：在编程界面上创建一个新程序，设置程序的名称和编号。

3. 编写程序：使用ABB的编程语言RAPID（Robotics Programming Integrated Development Environment）进行程序编写。

RAPID是一种结构化编程语言，类似于传统的编程语言，可以使用变量、条件语句、循环语句等进行程序设计。

4.保存程序：在编程过程中，需要定期保存程序，以防止程序的意外丢失。

5.载入程序：将编写好的程序载入到机器人控制器中，并选择运行模式。

6.运行程序：在机器人控制器上选择程序，并选择运行方式，可以选择单步运行、连续运行等。

四、ABB机器人的示教示教是ABB机器人的一种操作方式，可以通过操作机器人的手臂进行示范，机器人会根据示教的运动轨迹执行任务。

以下是示教的基本操作步骤：1. 选择示教模式：在FlexPendant终端上选择示教模式，并输入密码登录示教界面。

2.示教类型选择：根据具体任务需要选择示教的类型，包括点到点示教、路径示教和力控示教等。

3.示教开始：点击示教按钮，开始示教。

根据终端上的指示，手动移动机器人的手臂，示教机器人运动的轨迹。

ABB基本操作说明
ABB基本操作说明
本文档旨在提供详细的ABB的基本操作指南。

它将介绍如何正确使用和操作ABB，以确保其安全性和高效性。

章节一：介绍
1.1 概述
1.2 组成部分
1.3 工作原理
章节二：安全操作
2.1 安全措施概述
2.2 的安全区域划定
2.3 紧急停止按钮的使用
2.4 保持安全距离
2.5 维修和保养的安全措施
章节三：基本操作步骤
3.1 的开启和关闭
3.2 的启动和停止
3.3 的程序选择和切换
3.4 的运动控制
3.5 的编程和调试
3.6 的故障排除
3.7 的紧急停止和应急处理
章节四：附加功能和工具
4.1 的视觉系统
4.2 的力传感器
4.3 的外部设备连接和控制
4.4 的远程操作和监控
章节五：常见问题解答
5.1 无法启动的常见原因及解决方法5.2 运动异常的常见原因及解决方法5.3 编程错误的常见原因及解决方法附件：
本文档附带以下内容，供进一步参考：●ABB操作手册
●ABB维修手册
●ABB安全指南
法律名词及注释：
1.：根据《产品安全技术要求》（GB/T 34889-2017）定义，是一种根据预定程序自动执行工作的多功能装置。

2.安全距离：根据《产品安全技术要求》（GB/T 34889-2017）定义，安全距离是指人与运动部分之间至少需要保持的距离，以确保工作过程中的人员的安全。

ABB基本操作说明ABB基本操作说明1、介绍是一种用来执行各种自动化任务的设备，它可以提高生产效率和产品质量，减少人力成本。

本文档为您提供ABB的基本操作说明，包括的开启、关闭、运动控制等操作。

2、ABB启动与关闭2.1 启动2.1.1 确保的电源已连接，并打开电源开关。

2.1.2 按下控制器的“启动”按钮，等待系统启动完成。

2.2 关闭2.2.1 在执行工作之前，确保将所有工具和物料移除。

2.2.2 按下控制器的“停止”按钮，等待停止运行。

2.2.3 关闭的电源开关，断开电源连接。

3、ABB运动控制3.1 坐标系3.1.1 了解的基本坐标系，包括笛卡尔坐标系、关节坐标系等。

3.1.2 使用控制器上的操作面板或编程语言控制的运动。

3.2 关节运动控制3.2.1 使用的关节坐标系控制的关节运动。

3.2.2 设置关节角度、速度等参数来控制的关节运动。

3.3 笛卡尔运动控制3.3.1 使用的笛卡尔坐标系控制的笛卡尔运动。

3.3.2 设置目标位置、速度等参数来控制的笛卡尔运动。

4、ABB常见操作4.1 夹持工具的安装与更换4.1.1 确定所需夹持工具的类型和尺寸。

4.1.2 将夹持工具固定在的末端执行器上。

4.2 轨迹的编程4.2.1 使用控制器上的编程语言编写轨迹的代码。

4.2.2 调试和优化的轨迹，确保执行工作的准确性和高效性。

4.3 异常情况处理4.3.1 根据控制器上的报警信息，识别并解决的异常情况。

4.3.2 在遇到无法解决的异常情况时，联系ABB技术支持团队寻求帮助。

附件：本文档中提及的附件包括控制器用户手册、编程指南等。

法律名词及注释：1、：根据法律定义，指能够感知、思考、学习并与环境互动的机器，通常由传感器、执行器、控制器等组成。

2、ABB：全球领先的工业自动化和电力技术公司，提供工业和自动化解决方案。

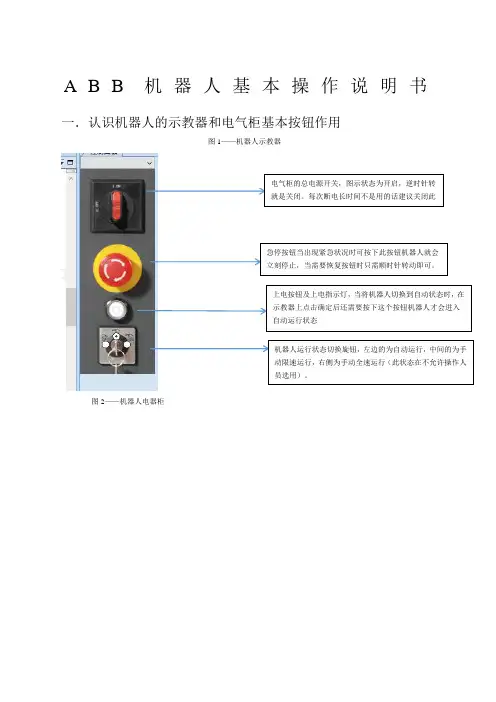

A B B机器人基本操作说明书一．认识机器人的示教器和电气柜基本按钮作用图1——机器人示教器图2——机器人电器柜电气柜的总电源开关，图示状态为开启，逆时针转就是关闭。

每次断电长时间不是用的话建议关闭此关。

急停按钮当出现紧急状况时可按下此按钮机器人就会立刻停止，当需要恢复按钮时只需顺时针转动即可。

上电按钮及上电指示灯，当将机器人切换到自动状态时，在示教器上点击确定后还需要按下这个按钮机器人才会进入自动运行状态机器人运行状态切换旋钮，左边的为自动运行，中间的为手动限速运行，右侧为手动全速运行（此状态在不允许操作人员选用）。

图3——示教器上的使能按钮这个示教器侧面的使能按钮是在手动示教时需要机器人动作时要一直按住的。

它有三个档分别对应：不握住、适当力度握住、大力握住。

其中只有在适当力度握住时才会起作用，此时电器柜上的上电指示灯会常亮，否则会是闪烁状态。

图4——示教器的正确握法示教器界面上操作人员需要用到的几个按钮紧急停止按钮，同图2示教器旋钮切换到线性或重定位状态（回原点必须用线性）切换到单轴运动时在1-3轴和4-6轴间来回切换增量开关按钮手动操作时一定要打开增量手动运行程序时这些按钮分别为上一步、下一步、暂停、自动运行。

图5——示教器按钮界面右下角指示的含义线性增量开1-3轴增量开4-6轴增量开重定位增量开增量开增量关图6——示教器右下角图示如何选择工具坐标工件坐标1、打开手动操作界面如下2、点击坐标系3、选择要用的坐标点击确认如何调整增量大小和手动状态下的机器人速度1、点击下图箭头标记处2、点击箭头处设置增量大小3、点击箭头处进行手动运行速度设置如何进入想要调试的程序1、打开程序编辑器2、点击调试选择pp移至例行程序3、选择需要进入的程序然后确认机器人意外停止后如何回原点1、机器人打到手动状态。

2、打开增量选择合适的增量大小（建议选择中），再打开手动运行速度选项选择25%。

3、选择工具坐标按住示教器使能按钮用示教器旋钮控制机器人沿着刀具方向退到夹具外。
