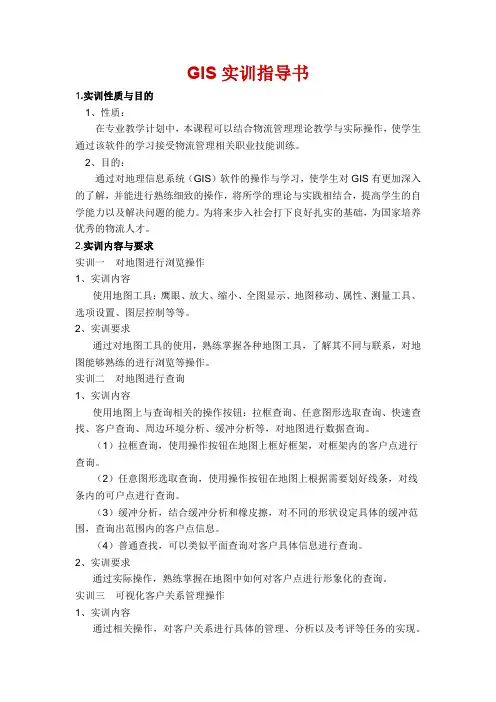

GIS实训指导书1.实训性质与目的1、性质：在专业教学计划中，本课程可以结合物流管理理论教学与实际操作，使学生通过该软件的学习接受物流管理相关职业技能训练。
2、目的：通过对地理信息系统（GIS）软件的操作与学习，使学生对GIS有更加深入的了解，并能进行熟练细致的操作，将所学的理论与实践相结合，提高学生的自学能力以及解决问题的能力。
为将来步入社会打下良好扎实的基础，为国家培养优秀的物流人才。
2.实训内容与要求实训一对地图进行浏览操作1、实训内容使用地图工具：鹰眼、放大、缩小、全图显示、地图移动、属性、测量工具、选项设置、图层控制等等。
2、实训要求通过对地图工具的使用，熟练掌握各种地图工具，了解其不同与联系，对地图能够熟练的进行浏览等操作。
实训二对地图进行查询1、实训内容使用地图上与查询相关的操作按钮：拉框查询、任意图形选取查询、快速查找、客户查询、周边环境分析、缓冲分析等，对地图进行数据查询。
（1）拉框查询，使用操作按钮在地图上框好框架，对框架内的客户点进行查询。
（2）任意图形选取查询，使用操作按钮在地图上根据需要划好线条，对线条内的可户点进行查询。
（3）缓冲分析，结合缓冲分析和橡皮擦，对不同的形状设定具体的缓冲范围，查询出范围内的客户点信息。
（4）普通查找，可以类似平面查询对客户具体信息进行查询。
2、实训要求通过实际操作，熟练掌握在地图中如何对客户点进行形象化的查询。
实训三可视化客户关系管理操作1、实训内容通过相关操作，对客户关系进行具体的管理、分析以及考评等任务的实现。
（1）产品上柜分析与考评（2）产品销售分析与考评（3）品牌销售分析与考评（4）客户销售分析与考评（5）销售波动分析与考评（6）片区销售分析与考评（7）客户需求满足分析与考评2、实训要求根据具体布置的任务，能自己组织条件，通过相关操作，对客户关系管理模块中的具体信息进行管理、分析以及考评。
3.实训项目计划安排4.实训纪律与实训守则1、应根据教学计划和实训中心的安排在指定的实训室进行实训。
地理信息系统实验指导书（校内讲义）黄寿昌主编广西生态工程职业技术学院二○○六年二月目录前言 (1)实验一MapInfo栅格图像的配准 (2)实验二MapInfo表的建立及地图对象的编辑 (5)实验三MapInfo屏幕跟踪矢量化 (8)实验四MapInfo空间数据的查询 (10)实验五MapInfo专题图制作 (21)实验六MapInfo布局的设计与制作 (23)前言学习《地理信息系统》必须重视实践环节，独立完成在地理信息系统中进行森林资源信息空间数据的输入、编辑、管理和分析能力的操作等，将林业知识与高新技术结合在一起。
上机实验的目的，绝不仅是为了验证讲课内容或者自己所设计的程序正确与否，而是为了：⑴加深对讲授内容的理解，仅靠课堂讲授是很难掌握和熟练应用的，但它们又很重要。
通过多次上机操作，就能自然、熟练地掌握它们。
⑵学会GIS的建立开发，善于积累与总结所学知识，为今后在实际工作中将森林资源信息的管理与高新技术的结合融为一体积累经验。
实验一般应包括以下几个步骤：⑴上机之前准备好上机操作设计思路与相关的材料、资料及相关理论，提高上机效率。
⑵按设计思路上机调试操作，对设计思路进行调整以完成所要完成的上机操作内容。
⑶上机结束后，整理出实验报告。
本实验指导书，本着使用计算机及高新技术将森林资源信息进行高效管理为目标进行设计，共包括六个实验，每个实验中都有具体的实验目的和详细的实验内容及实验步骤，能促进学生将讲授的知识转化为实际操作技能。
各实验内容如下：实验一：MapInfo栅格图像的配准。
实验二：MapInfo表的建立及地图对象的编辑。
实验三：MapInfo屏幕跟踪矢量化。
实验四：MapInfo空间数据的查询。
实验五：MapInfo专题图制作。
实验六：MapInfo布局的设计与制作。
由于时间仓促及编者水平所限，书中疏漏与不当之处恳请广大读者批评指正。
编者2006年2月实验一MapInfo栅格图像的配准一、目的1、通过投影选择和控制点配准，了解GIS中投影的概念，图形配准的概念。

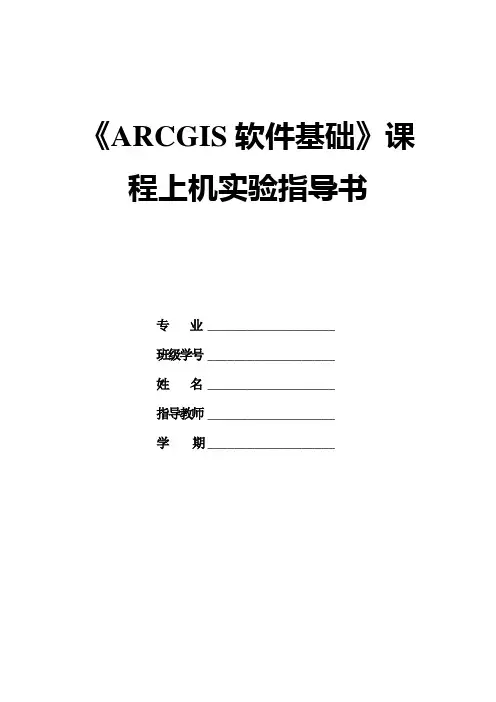

《ARCGIS软件基础》课程上机实验指导书专业 ___________________班级学号___________________姓名 ___________________指导教师___________________学期 ___________________南京工业大学测绘学院目录上机守则 (3)上机实验注意事项 (4)实验一：操作地图与图层 (5)实验二：地图符号化 (7)实验三：符号库制作 (9)实验四：专题图制作 (11)实验五：数据编辑 (13)实验六：屏幕跟踪矢量化 (15)实验七：网络分析应用 (17)实验八：缓冲区分析与叠置分析应用 (19)实验九：数据转换 (21)实验十：三维建模与三维显示 (23)实验十一：三维分析应用 (25)实验十二：创建Geodatabase (27)上机守则1.学生必须按指导教师安排的上机实验时间进入机房上机，未经许可，不得带外人进入机房。
2.进入机房时必须穿上鞋套，否则不得进入机房。
3.认真填写上机情况登记表，若遇计算机有异常情况，应先向老师汇报，不得擅自处理。
4.遵守计算机操作规程，即开机时先开显示器再开主机；结束时须关闭计算机，关机时先通过Windows功能关闭系统，主机电源指示灯灭了以后再关闭显示器。
5.禁止上机时玩游戏或从事与上机实验无关的内容。
6.保持机房安静和整洁，不得携带食品、饮料进入机房，严禁随地吐痰、乱扔垃圾或杂物，禁止吸烟、大声喧哗或闲聊。
7.爱护机房设施，严禁更改设置参数、添加口令或删除非本人文件。
对于导致计算机不能正常工作、影响他人上机者，将取消其上机资格。
8.严禁私自拆卸配件或将室内物品带出室外。
一经发现，除要求按价赔偿外，将通报批评和取消其上机资格，情节严重者交有关行政部门和司法部门处理。
上机实验注意事项1、上机实验前必须阅读有关教材及本上机实验指导书，初步了解上机实验内容要求与步骤。
2、严格遵守上机守则，严禁大声喧哗或玩游戏。

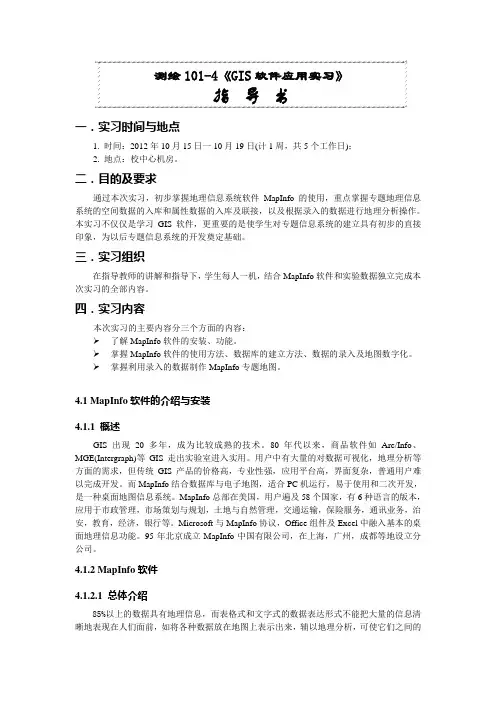

测绘101-4《GIS软件应用实习》指导书一．实习时间与地点1. 时间：2012年10月15日一10月19日(计1周，共5个工作日)；2. 地点：校中心机房。
二．目的及要求通过本次实习，初步掌握地理信息系统软件MapInfo的使用，重点掌握专题地理信息系统的空间数据的入库和属性数据的入库及联接，以及根据录入的数据进行地理分析操作。
本实习不仅仅是学习GIS软件，更重要的是使学生对专题信息系统的建立具有初步的直接印象，为以后专题信息系统的开发奠定基础。
三．实习组织在指导教师的讲解和指导下，学生每人一机，结合MapInfo软件和实验数据独立完成本次实习的全部内容。
四．实习内容本次实习的主要内容分三个方面的内容：了解MapInfo软件的安装、功能。
掌握MapInfo软件的使用方法、数据库的建立方法、数据的录入及地图数字化。
掌握利用录入的数据制作MapInfo专题地图。
4.1 MapInfo软件的介绍与安装4.1.1 概述GIS出现20多年，成为比较成熟的技术。
80年代以来，商品软件如Arc/Info、MGE(Intergraph)等GIS走出实验室进入实用。
用户中有大量的对数据可视化，地理分析等方面的需求，但传统GIS产品的价格高，专业性强，应用平台高，界面复杂，普通用户难以完成开发。
而MapInfo结合数据库与电子地图，适合PC机运行，易于使用和二次开发，是一种桌面地图信息系统。
MapInfo总部在美国，用户遍及58个国家，有6种语言的版本，应用于市政管理，市场策划与规划，土地与自然管理，交通运输，保险服务，通讯业务，治安，教育，经济，银行等。
Microsoft与MapInfo协议，Office组件及Excel中融入基本的桌面地理信息功能。
95年北京成立MapInfo中国有限公司，在上海，广州，成都等地设立分公司。
4.1.2 MapInfo软件4.1.2.1 总体介绍85%以上的数据具有地理信息，而表格式和文字式的数据表达形式不能把大量的信息清晰地表现在人们面前，如将各种数据放在地图上表示出来，辅以地理分析，可使它们之间的关系趋势一目了然。

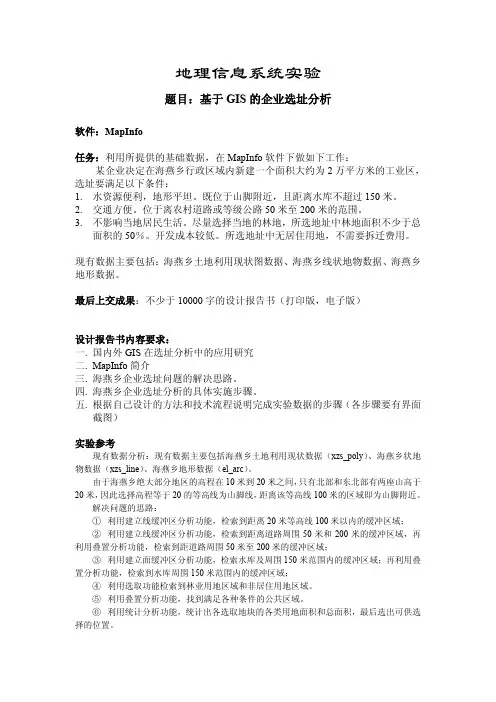

地理信息系统实验题目：基于GIS的企业选址分析软件：MapInfo任务：利用所提供的基础数据，在MapInfo软件下做如下工作：某企业决定在海燕乡行政区域内新建一个面积大约为2万平方米的工业区，选址要满足以下条件：1.水资源便利，地形平坦。
既位于山脚附近，且距离水库不超过150米。
2.交通方便。
位于离农村道路或等级公路50米至200米的范围。
3.不影响当地居民生活。
尽量选择当地的林地，所选地址中林地面积不少于总面积的50％。
开发成本较低。
所选地址中无居住用地，不需要拆迁费用。
现有数据主要包括：海燕乡土地利用现状图数据、海燕乡线状地物数据、海燕乡地形数据。
最后上交成果：不少于10000字的设计报告书（打印版，电子版）设计报告书内容要求：一.国内外GIS在选址分析中的应用研究二.MapInfo简介三.海燕乡企业选址问题的解决思路。
四.海燕乡企业选址分析的具体实施步骤。
五.根据自己设计的方法和技术流程说明完成实验数据的步骤（各步骤要有界面截图）实验参考现有数据分析：现有数据主要包括海燕乡土地利用现状数据（xzs_poly）、海燕乡状地物数据（xzs_line）、海燕乡地形数据（el_arc）。
由于海燕乡绝大部分地区的高程在10米到20米之间，只有北部和东北部有两座山高于20米，因此选择高程等于20的等高线为山脚线，距离该等高线100米的区域即为山脚附近。
解决问题的思路：①利用建立线缓冲区分析功能，检索到距离20米等高线100米以内的缓冲区域；②利用建立线缓冲区分析功能，检索到距离道路周围50米和200米的缓冲区域，再利用叠置分析功能，检索到距道路周围50米至200米的缓冲区域；③利用建立面缓冲区分析功能，检索水库及周围150米范围内的缓冲区域；再利用叠置分析功能，检索到水库周围150米范围内的缓冲区域；④利用选取功能检索到林业用地区域和非居住用地区域。
⑤利用叠置分析功能，找到满足各种条件的公共区域。
⑥利用统计分析功能，统计出各选取地块的各类用地面积和总面积，最后选出可供选择的位置。
地理信息系统实验指导书安放舟编着新疆大学资源与环境科学学院二零一五年六月目录课程实验大纲地理信息系统的实验是与理论课同步进行的课程实验，是非独立开设的实验。
本实验中，有许多内容仍属于理论课内容的延伸。
1实验简介及基本要求上机实验是地理信息系统课程的重要环节，它贯穿于整个《地理信息系统》课程教学过程中。
本课程的实验分为前期准备阶段、基本操作阶段和技术提高阶段三个阶段，其主要内容和基本要求为：(1)前期准备阶段地理信息系统课程实验的第一阶段为前期准备阶段。
前期准备阶段的主要任务是了解应用软件的大致情况，地图投影、理解计算机制图、数据库、图层和表的基本概念，数据采集；根据要求熟悉Mapinfo7.0工作环境。
(2)基本操作阶段地理信息系统课程实验的第二阶段为基本操作阶段。
基本操作阶段的主要任务是掌握地图配准、装饰层的应用、图层和表的关系，图层的基本操作，并能够针对简单的实际问题提出解决方法，得到需要的结果。
(3)技术提高阶段地理信息系统课程实验的第三个阶段为技术提高阶段。
技术提高阶段的实验，要求学生不仅要把课本上的内容掌握好，同时还需要自学一些相关的知识，包括表的属性、函数的应用、重新分区、查询、数据更新、统计图形的输出、输出设计。
将理论知识与实际问题相结合。
2课程实验目的要求实验的主要目标是：(1)通过上机操作，加深对地理信息系统实践知识的理解。
(2)通过使用Mapinfo7.0，了解一种实际的地理信息系统软件，并掌握其操作技术。
(3)通过实际题目的上机实验，提高动手能力，提高分析问题和解决问题的能力。
3适用专业适用于资源与环境科学学院的地理信息系统、地理科学、资源环境与城乡规划管理、生态学等专业。
4主要实验环境软件：操作系统为MicrosoftWindowsXP。
地理信息系统软件为Mapinfo7.0硬件：台式计算机、大幅面扫描仪、A3扫描仪、激光打字机、绘图仪笔记本计算机、GPS、数码照相机、移动硬盘5实验方式与基本要求(1)第一次实验前，任课教师需要向学生讲清实验的整体要求及实验的目标任务；讲清实验安排和进度、平时考核内容、期末考试办法、实验守则及实验室安全制度；讲清上机操作的基本方法。

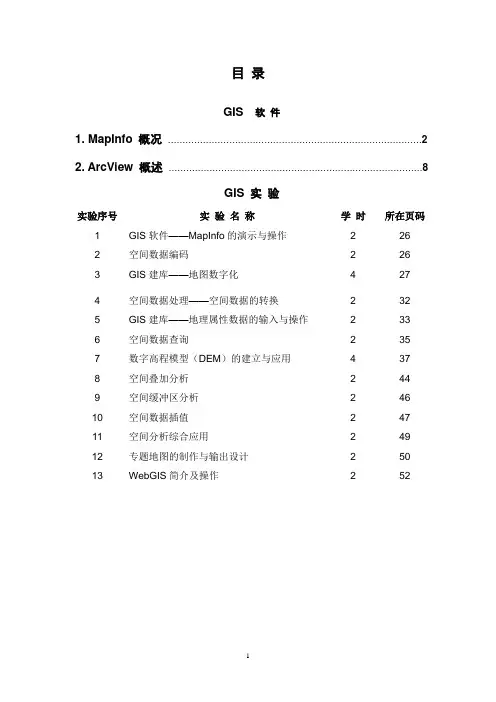

目录GIS 软件1. MapInfo 概况 (2)2. ArcView 概述 (8)GIS 实验实验序号实验名称学时所在页码1 GIS软件——MapInfo的演示与操作2 262 空间数据编码 2 263 GIS建库——地图数字化4 274 空间数据处理——空间数据的转换 2 325 GIS建库——地理属性数据的输入与操作 2 336 空间数据查询 2 357 数字高程模型（DEM）的建立与应用 4 378 空间叠加分析 2 449 空间缓冲区分析 2 4610 空间数据插值 2 4711 空间分析综合应用 2 4912 专题地图的制作与输出设计 2 5013 WebGIS简介及操作 2 52MapInfo概况MapInfo公司于1986年在美国纽约州的Troy市成立，MapInfo是由美国MapInfo公司推出的一个GIS软件，它是Mapping+Information的简称。
1. 1 MapInfo的界面图1 Mapinfo系统界面图Mapinfo系统界面如图1所示。
上面第一排为主菜单，其次为常用工具条，一般常用工具条固定码放在主菜单下面，主工具条、工具工具条、绘图工具条可以浮动，也可以码放在常用工具条下面，白色区域为系统工作区。
1.2 MapInfo数据文件的组织MapInfo以实体型数据结构组织图形数据。
在MapInfo中，点、线、多边形、区域等要素的空间位置和相互关系都是通过坐标来定义。
如折线是由一组有序坐标对定义；多边形是由一组首尾坐标相同的有序坐标对表示。
在MapInfo中，点、线、多边形、区域等都作为地图对象来处理。
每个对象都可以有自己独立的表现形式。
对于线对象，它们都有自己的线型、线宽、颜色等特征，对于多边形对象，每个对象都有自己的填充方式、前景和背景颜色、边框线型等特征。
表：MapInfo以表的形式组织信息，每个表是一组MapInfo文件，这些文件由地图文件和数据库文件及相关文件组成。

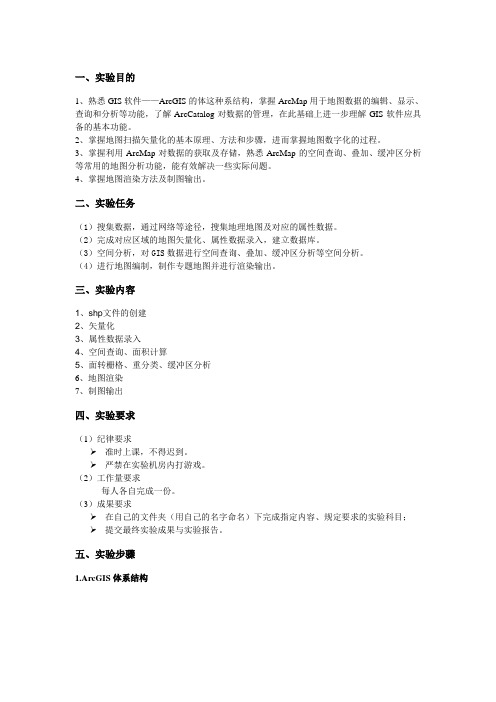

一、实验目的1、熟悉GIS软件——ArcGIS的体这种系结构，掌握ArcMap用于地图数据的编辑、显示、查询和分析等功能，了解ArcCatalog对数据的管理，在此基础上进一步理解GIS软件应具备的基本功能。
2、掌握地图扫描矢量化的基本原理、方法和步骤，进而掌握地图数字化的过程。
3、掌握利用ArcMap对数据的获取及存储，熟悉ArcMap的空间查询、叠加、缓冲区分析等常用的地图分析功能，能有效解决一些实际问题。
4、掌握地图渲染方法及制图输出。
二、实验任务（1）搜集数据，通过网络等途径，搜集地理地图及对应的属性数据。
（2）完成对应区域的地图矢量化、属性数据录入，建立数据库。
（3）空间分析，对GIS数据进行空间查询、叠加、缓冲区分析等空间分析。
（4）进行地图编制，制作专题地图并进行渲染输出。
三、实验内容1、shp文件的创建2、矢量化3、属性数据录入4、空间查询、面积计算5、面转栅格、重分类、缓冲区分析6、地图渲染7、制图输出四、实验要求（1）纪律要求准时上课，不得迟到。
严禁在实验机房内打游戏。
（2）工作量要求每人各自完成一份。
（3）成果要求在自己的文件夹（用自己的名字命名）下完成指定内容、规定要求的实验科目；提交最终实验成果与实验报告。
五、实验步骤1.ArcGIS体系结构2.创建.SHP 文件(1) 首先新建一个文件夹，以便将自己的数据集中保存。
然后打开ArcCatalog ，在目录树下的“文件夹连接”上右键，选择“连接到文件夹”连接到刚才新建的文件夹，如图：ArcMap 是ArcGIS Desktop 中一个主要的应用程序，具有基于地图的所有功能，是一个用于编辑、显示、查询和分析地图数据的以地图为核心的模块，包含一个复杂的专业制图和编辑系统。
ArcCatalog 是以数据为核心，用于定位、浏览和管理空间数据的模块，是用户规划数据库表，用于定制和利用元数据的环境。
利用ArcCatalog 可以组织、发现和使用GIS 数据，使用标准化的元数据对数据进行说明，创建和管理用户所有的GIS 信息。
地信上机实习修订版 IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】
ArcGIS上机实习报告一、实验题目
矢量数据的空间分析
二、实验目的
掌握arcgis缓冲区分析和叠置分析操作；
综合利用空间分析工具解决实际问题；
三、实验环境
实验地点：贺兰堂A109
软件平台：Arcgis9.3
四、实验数据
陕西省西安市地图
五、实验步骤
1、提取主干路。
2、主干路缓冲区分析。
3、学校、超市、古迹的缓冲区分析。
4、三个点图层的叠置分析。
5、擦除操作。
6、添加属性列表，改变等级。
7、生成分级图
六、实验结果及讨论
本次实习目的在于掌握缓冲区分析和叠置分析，首先要了解什么事缓冲区，实习过程中要注意的是，要根据想要的结果来设置缓冲向导。
同时在叠置分析时，要明确各个图层的关系，选择合适的工具来进行。
GIS实验指导书张明媚地质测绘工程系2017年5月目录实验一、使用ARCMAP浏览地理数据 (1)一、实验目的 (1)二、实验准备 (1)三、实验步骤及方法 (3)第1步启动ArcMap (3)第2步检查要素图层 (5)第3步显示其它图层 (6)第4步查询地理要素 (7)第5步检查其它属性信息 (9)第6步设置并显示地图提示信息 (11)第7步根据要素属性设置图层渲染样式 (14)第8步根据属性选择要素 (18)第9步使用空间关系选择地理要素 (20)第10步退出ArcMap (22)四、实验报告要求 (23)实验二、空间数据库管理及属性编辑 (24)一、实验目的 (24)二、实验准备 (24)三、实验内容及步骤 (25)第1步启动ArcCatalog打开一个地理数据库 (25)第2步预览地理数据库中的要素类 (26)第3步创建缩图，并查看元数据 (28)第4步创建个人地理数据库(Personal Geodatabase-PGD) (29)第5步拖放数据到ArcMap中 (37)第6步编辑属性数据及进行1：M的空间查询 (38)第7步导入GPS数据，生成图层 (40)四、实验报告要求 (44)实验三、影像配准及矢量化 (46)一、实验目的 (46)二、实验准备 (46)三、实验内容及步骤 (46)第1步地形图的配准－加载数据和影像配准工具 (46)第2步输入控制点 (47)第3步设定数据框的属性 (49)第4步矫正并重采样栅格生成新的栅格文件 (52)第5 步分层矢量化－在ArcCatalog中创建一个线要素图层 (53)第6步从已配准的地图上提取等高线并保存到上面创建的要素类中 (58)第7步根据GPS观测点数据配准影像并矢量化的步骤 (59)四、实验报告及要求 (65)实验四、空间数据处理 (66)一、实验目的 (66)二、实验准备 (66)三、实验内容及步骤 (68)空间数据处理 (68)第1步裁剪要素 (68)第3步要素融合 (71)第4步图层合并 (72)第5步图层相交 (74)定义地图投影 (75)第6步定义投影 (75)第7步投影变换――地理坐标系－>北京1954坐标系转换－>西安80坐标系 (76)四、实验报告要求 (77)实验五、空间分析基本操作 (79)一、实验目的 (79)二、实验准备 (79)三、实验内容及步骤 (80)空间分析模块 (80)1. 了解栅格数据 (81)2. 用任意多边形剪切栅格数据(矢量数据转换为栅格数据) (83)3. 栅格重分类(Raster Reclassify) (86)4. 栅格计算－查询符合条件的栅格(Raster Calculator) (87)5. 面积制表（Tabulate Area） (88)6. 分区统计(Zonal Statistic) (90)7. 缓冲区分析(Buffer) (92)8. 空间关系查询 (95)9. 采样数据的空间内插(Interpolate) (96)10. 栅格单元统计（Cell Statistic） (100)11. 邻域统计（Neighborhood） (102)四、实验报告要求 (104)实验六、缓冲区分析应用(综合实验) (105)一、实验目的 (105)二、实验准备 (105)三、实验内容及步骤 (105)1. 距离制图－创建缓冲区 (105)1.1 点要素图层的缓冲区分析 (105)1.2 线要素图层的缓冲区分析 (107)1.3 多边形图层的缓冲区分析 (109)2．综合应用实验 (110)2.1 水源污染防治 (110)2.2 受污染地区的分等定级 (112)2.3 城市化的影响范围 (115)四、实验报告要求 (118)实验七、地形分析-----TIN及DEM的生成及应用(综合实验) (119)一、实验目的 (119)二、实验准备 (119)三、实验内容及步骤 (119)1. TIN 及DEM 生成 (119)1.1由高程点、等高线矢量数据生成TIN转为DEM (119)1.2 TIN的显示及应用 (122)2. DEM的应用 (133)2.1坡度：Slope (133)2.2 坡向：Aspect (136)2.3提取等高线 (138)2.4计算地形表面的阴影图 (139)2.5可视性分析 (142)2.6地形剖面 (144)四、实验报告要求 (145)实验八、MODEL BUILDER 土壤侵蚀危险性建模分析(综合实验) (146)一、实验目的 (146)二、实验准备 (146)三、实验内容及步骤 (146)1. 认识ModelBuilder操作界面 (146)2. 确定目标，加载数据 (147)3. 创建模型 (147)4. 编辑模型 (150)5. 执行模型，查看结果 (164)四、实验报告要求 (165)实验九、水文分析-DEM应用 (169)一、实验目的 (169)二、实验准备 (169)三、实验内容及步骤 (172)1. 数据基础：无洼地的DEM (172)2. 关键步骤：流向分析 (173)3. 计算流水累积量 (174)4. 提取河流网络 (175)5．流域分析 (178)6. 其它应用--降水分析(选做) (180)四、实验报告要求 (181)实验十、网络分析 (182)一、实验目的 (182)二、实验准备 (182)三、实验内容及步骤 (183)1．寻找最佳路径 (183)2. 确定最近设施 (187)3. 创建服务区域 (189)四、实验报告要求 (192)实验十一、3D 可视分析 (193)一、实验目的 (193)二、实验准备 (193)三、实验内容及步骤 (193)1．GIS数据三维显示 (193)2. 三维飞行动画制作 (199)四、实验报告要求 (201)实验十二、ARCMAP制图－地图版面设计 (202)一、实验目的 (202)二、实验准备 (202)三、实验内容及步骤 (202)第1步渲染图层要素－唯一值符号 (202)第2步标注图层要素 (207)第3步渲染图层要素—分类渲染 (209)第4步渲染图层要素—点密度渲染 (213)第5步渲染图层要素—图表渲染 (215)第6步创建地图版面 (216)第7步添加各种元素到地图版面中 (221)第8步打印输出地图 (227)四、实验报告要求 (230)实验十三、基于GIS的城镇土地分等定级(综合实验) (231)一、实验目的 (231)二、实验准备 (231)三、实验内容及步骤 (231)四、实验报告要求 (232)参考文献： (233)实验一、使用ArcMap浏览地理数据一、实验目的1.了解地理数据是如何进行组织及基于“图层”进行显示的。
实验报告
学号 2 0 1 0 2 3 1 8 0 1 0 3
姓名方雨
同组者
实验名称地理信息系统上机操作
指导老师王庆国
班级交通工程 1003 班
实验日期 2013 -5 -22 –- 6 -8_
实验报告具体内容一般应包括：一、实验目的和要求;二、实验原理;三、主要仪器设备(软件);
四、实验内容及实验数据记录;五、实验数据处理与分析;六、问题与建议
→打开属性对话框→在常规标签单位框中将地图和显示单位改为米→点击按钮添加，
→选择字段计算器弹出对话框输入表达式如图→按确定结束可看到该字段被赋值如图→在窗口的按钮条中点击图标
分析→鼠标双击联合出现联合对话框→内容输入如图所示→按确定结束叠合后图层
分配消防站服务范围：打开地图文档\gis_ex09\ex12\ex12.mxd→激活Data frame1，点状图层“消④三组多边形叠合：展开ArcToolbox/分析工具/叠加分析，鼠标双击“相交”。
实验三、影像配准及矢量化一、实验目的1.利用影像配准(Georeferencing) 工具进行影像数据的地理配准2.编辑器的使用（点要素、线要素、多边形要素的数字化）。
3.熟悉GRAMIN GPS手持机的基本使用方法。
注意：在基于ArcMap 的操作过程中请注意保存地图文档。
二、实验准备数据：昆明市西山区普吉地形图1:10000 地形图――70011-1.Tif，昆明市旅游休闲图.jpg (扫描图)，请从课程网站下载。
在开始本实验之前，将同学分成3-5个小组，每个小组从实验室借出一部GARMIN GPS 手持机，利用课外时间在昆明市范围内采集20个GPS点，并在自行购买和昆明市旅游休闲图上做好标记。
数据采集回来后用MapSource 软件通过数据线将数据从GPS手持机中导入到计算机并存储为GPS.txt 文件以备使用。
在借到GPS手持机后，请在老师指导下认真阅读GPS手持机的说明书，掌握基本操作方法。
使用完毕后请归还实验室。
外出采集数据时请遵守指导老师宣布的安全注意事项。
软件准备：MapSource (GRAMIN GPS手持机数据导入软件)ArcGIS Desktop ---ArcMap三、实验内容及步骤第1步地形图的配准－加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
●打开ArcMap，添加“影像配准”工具栏。
●把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。
第2步输入控制点在配准中我们需要知道一些特殊点的坐标。
通过读图，我们可以得到一些控件点――公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
●在”影像配准”工具栏上，点击“添加控制点”按钮。
●使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置，如下图所示：用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。
地理信息系统（GIS）上机实验报告（第二版）班级学号姓名长沙理工大学交通运输学院2015年12月《地理信息系统（GIS）》实验（上机）报告班级·学号姓名实验目的及要求：1. 掌握ArcGIS9.3的基本文件操作2. 掌握生成统计图的基本操作方法3. 掌握属性汇总操作方法。
实验内容：请在ArcGIS9.3环境下以土地使用为例生成统计图，并给出属性汇总，要求图文并茂，且：（1）写出该软件生成统计图的两个步骤，图的标题写成：土地使用（姓名绘）（2）做出字段FAR的频率分布图，将字段FAR的分类汇总结果（Summurize,Maximum)添加到TOC中并显示之。
操作步骤：一.生成统计表1.使用Arcmap打开桌面示例文件“exo2”,关闭“Select by Attribute”对话框，在TOC窗口中选择图层“土地使用”，用鼠标右键选择“Open Attribute Table”，打开“Attribute of土地使用”，点击字段名LANDUSE。
2.在键盘上按住ctrl键，对属性记录表左侧方格点击式选择若干条记录，使它们进入选择集，改变显示颜色。
鼠标点击属性表窗口右下侧的Options按钮，在弹出菜单中选择Crete Graph...,出现Graph Wizard...3.第一步对话框，在左侧Graph type选择Vertical Bar(柱状图)，在Value field中选择AREA，下面的X field(optional)分别选择AREA和Value,在X label field选择LANDUSE。
4.点击next按钮进入第二步，勾选show only selected features/records on the graph,将Title改为“土地使用柳彦绘”，点击finish按钮完成统计表生成工作。
5.将生成统计表copy,得到以下表格：二.作字段FAR频率分布图并属性汇总1.选中FAR字段，点击鼠标右键，在弹出的快捷菜单中选择Summarize...,出现数据汇总对话框：2.勾选Maximum选项：点击“OK”生成“sum output.dbf”文件。
目的一、掌握MapInfo数字化的基本方法二、使用MapInfo自带工具“Universal Translator”完成Tab文件向Shp文件转换三、使用开源小软件Tab2Shp完成Tab文件向Shp文件转换步骤一、安装MapInfo1MapInfo软件安装过程同一般软件的安装过程。
找到MapInfo安装目录,双击图1-1所示图标2,显示MapInfo主界面如图1-2所示,“主”工具栏和“绘图”工具栏为最基本、最常用的工具栏。
1本实验指导书据MapInfo 7.8版制定,其他版本略同2还有其它打开MapInfo的方式,如通过“开始”菜单、桌面快捷方式、快速启动栏等。
二、制备数字化栅格底图底图可通过搜索引擎查找获取,要求有三:1要有一定的大小与精度2特征点、线、面要明显3文件格式一般选Tiff或者Jpg(Jpeg格式。
图1-3为一示例底图3。
三、加载底图进入MapInfo主界面(如图1-2示,依次单击“文件”菜单(如图1-4示——“打开表”菜单项,弹出“Open”对话框,在该对话框底部的文件类型下拉列表框中选中“栅格图像…”(如图1-5所示,遍历选中“Zhengzhou.jpg”文件,最后单击“打开”确定加载底图,则弹出图1-6所示窗口。
四、配准底图单击图1-6所示“配准”按钮,弹出“图象配准”对话框,如图1-7示。
通过该对话框,添加数字化控制点。
控制点即在底图上选设的标志点,该标志点的在当前投影下经纬度坐标已知。
控制点数量一般不少于3个,推荐4个,通常四个角区域各1个,以便最大限度的减少数字化误差。
可连续单击图1-7“增加”按钮4次,添加了四个控制点(Pt1-4,此时它们都位于左上角点,且经纬度坐标均为0度。
在图1-7上方,选中目标控制点Pti,则它所表示的行高亮显示,然后移动鼠标到底图显示区域,此时光标会变成十字叉丝3原图大小:1000*838,单位Pixel状,在底图想要设为控制点的位置单击,则弹出“增加控制点”对话框(如图1-8示,输入该控制点实际对应的经纬度坐标(注意X对应经度、Y对应纬度,即完成对一个控制点的设定。
