导线的电连接方法很多精品PPT课件

1 安全用电及触电急救 2 导线选择与导线连接 3 照明工程试图
任务一安全用电及触电急救
一、教学目标 1．了解安全用电基本常识。 2．掌握触电的急救措施。 3．养成安全用电的良好习惯。
上一页下一页返回
二工作任务
要做到安全用电，除了要遵守操作规程，在工作中需使用必要的安全用具（图2-1）。电气安全用具分为基本安全用具（图 2-2）、和辅助安全用具（图2-3）。本任务的主要内容是认识并使用常见安全用具，掌握触电的急救方法。
心脏停止跳脱离电源后，应根据其受电流伤害的程度，采取不同的抢救措施。若触电者只是一度昏迷，可将其放在空气流通的地方安静地平卧，松开身上的紧身衣服，摩擦全身，使之发热，以利血液循环。若触电者发生痉挛，呼吸微弱或停止，应进行现场人工呼吸。当心跳停止或不规则跳动时，应立即采取人工胸外心脏挤压法进行抢救。若触电者停止呼吸或心脏停止跳动，可能是假死，决不可放弃抢救，应立即进行现场心肺复苏抢救，即同时进行人工呼吸和胸外心脏挤压。抢救必须分秒必争，并迅速向120急救中心求救。
二摸：摸动脉、颈动脉
三听：听心音
严禁摇动患者头
喂！你怎么了？
部，以免损伤颈
椎。
2．现场抢救方法
口对口人工呼吸法
按照上述步骤反复循环进行，4～5s吹气一次，每分钟约12次。如果触电者张口有困难，可用口对准其鼻孔吹气，其效果与上面方法相近。
2．现场抢救方法
（2）人工胸外心脏挤压。人工胸外心脏挤压法是用人工胸外挤压代替心脏的收缩作用，此法简单易学，效果好，不需设备，易于普及推广。具体做法如下：
2．现场抢救方法
（1）人工呼吸。人工呼吸的目的，是用人工的方法来代替肺的
呼吸活动，人工呼吸的方法很多，其中口对口吹气的人工呼吸法最为简便有效，也易学会和传授。具体做法如下：

电工基本操作技能【PPT课件】

并备有盛装甲烷，并充压缩空气的填压缩氮。小钢瓶。
表1-1 常用电气灭火器主要性能
种类
二氧化碳灭火器
干粉灭火器
“1211”灭火器
用途
不导电。可扑救电气、精不导电。可扑救电气、不导电。可扑救
密仪器、油类、酸类火灾。石油（产品）、油漆、电气、油类、化
不能用于钾、钠、镁、铝有机溶剂、天然气等工化纤原料等初
2．口对口人工呼吸法只对停止呼吸的触电者使用。操作步骤如下:
(1) 先使触电者仰卧,解开衣领、围巾、紧身衣服等,除去口腔中的粘液、血液、食物、假牙等杂物。
(2) 将触电者头部尽量后仰,鼻孔朝天,颈部伸直。救护人一只手捏紧触电者的鼻孔,另一只手掰开触电者的嘴巴。救护人深吸气后,紧贴着触电者的嘴巴大口吹气,使其胸部膨胀;之后救护人换气,放松触电者的嘴鼻,使其自动呼气。如此反复进行,吹气2秒,放松3秒,大约5秒钟一个循环。
２．触电的预防
(1)直接触电的预防①源自绝缘措施良好的绝缘是保证电气设备和线路正常运行的必要条件。
例如:新装或大修后的低压设备和线路,绝缘电阻不应低于0.5MΩ;高压线路和设备的绝缘电阻不低于每伏 1000MΩ。 ② 屏护措施
凡是金属材料制作的屏护装置,应妥善接地或接零。
③ 间距措施
在带电体与地面间、带电体与其它设备间、应保持一定的安全间距。间距大小取决于电压的高低、设备类型、安装方式等因素。
① 触电者神智尚清醒,但感觉头晕、心悸、出冷汗、恶心、呕吐等,应让其静卧休息,减轻心脏负担。
② 触电者神智有时清醒,有时昏迷。应静卧休息,并请医生救治。
③ 触电者无知觉,有呼吸、心跳。在请医生的同时,应施行人工呼吸。
④ 触电者呼吸停止,但心跳尚存,应施行人工呼吸;如心跳停止,呼吸尚存,应采取胸外心脏挤压法;如呼吸、心跳均停止,则须同时采用人工呼吸法和胸外心脏挤压法进行抢救。

导线的连接和绝缘的恢复ppt课件

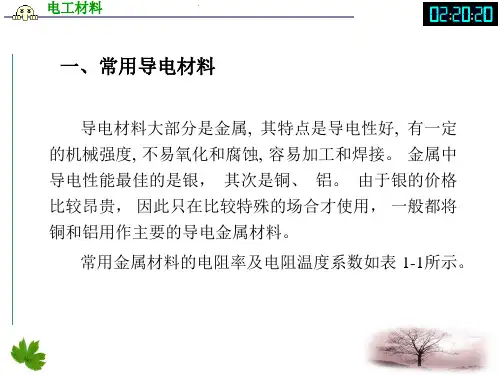

电工材料为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益
对于铜导线的载流量，口诀指出“铜线升级算”，即将铜导线的的截面排列顺序提升一级，再按相应的铝线条件计算。
例如：35 平方的裸铜线25 度,升级为50 平方毫米,再按50 平方毫米裸铝线,25 度计算为225 安（50 × 3 × 1.5）
电工材料为了规范事业单位聘用关系，建立和完善适应社会主义市场经济体制的事业单位工作人员聘用制度，保障用人单位和职工的合法权益
2、绞合连接绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜
导线常用绞合连接。
(1)单股铜导线的直接连接
①小截面单股铜导线连接方法如图所示，先将两导线的芯线线头作X 形交叉，再将它们相互缠绕2 一3 圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕 5 ~6 圈后剪去多余线头即可。
后面三句口诀便是对条件改变的处理。
“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后，再打八折；
若环境温度超过25℃，计算后再打九折；
若既穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七折计算。
例如:铝芯绝缘线 10 平方毫米的,穿管(八折)：40 安(10 × 5 × 0.8 ＝ 40) 高温(九折)：45 安(10 × 5 × 0.9=45 安)。穿管又高温(七折)：35 安(1O × 5 × 0.7=35) 95平方毫米的, 穿管(八折)：190安(95×2.5×0.8＝190) 高温(九折)：214 安(95 × 2.5 × 0.9=213.8) 穿管又高温(七折)：166 安(95 × 2.5 × 0.7 ＝ 166.3)

导线的选择与连接PPT课件

自粘性绝缘橡胶带、电气胶带等，一般绝缘带宽度为10-20mm 较合适。其中，电气胶带因颜色有红、绿、黄、黑，又称相色带。
第26页/共34页
• 2、包缠方法 • 包缠时，现将黄蜡带从线头的一边在绝缘层离切口40mm开
始包缠，使黄蜡带与导线保持55度倾斜角，后一圈叠压在前一圈1/2的宽度上。黄蜡带包缠完以后，将黑胶布接在黄蜡带的尾端，朝相反的方向斜叠包缠，仍倾斜55度，后一圈叠压在前一圈1/2处。
绝缘：V-聚氯乙烯、F-氟塑料、Y-聚乙烯、X-橡皮、ST-天然丝、B-聚丙烯、SE-双丝包
护套： V-聚氯乙烯、H-橡套、B-编织套、L-蜡克、N-尼龙套、SK-尼龙丝
派生特征：P-屏蔽、R-软、S-双绞、B-平行、D-带形、T-特种
ASVRAVRPAV-
安
装线
聚氯
乙
烯
绝
缘
蔽
安
装线
聚氯
第27页/共34页
• 3、热缩管
• 为使线头具有更高的绝缘特性，可使用喷灯加热热收缩套管。
• 首先截取一段热收缩套管，其长度应长于胶带在接头导线上缠绕的长度。
• 将截取的热缩管事先套在其中的一根导线上，使用黄蜡带将导线接头处包缠，然后使热缩管将接头处整个套住。
• 点燃喷灯，调整好火焰，手持喷灯火从热缩管中间向两侧反复喷烤，是热缩管受热紧贴在导线上。热缩管紧固的导线还具有防水的特性
作T字分支连接时，支线端和干线十字相交，使支线芯线根部留出约3mm后在干线缠绕一圈，再环绕成结状，收紧线端向干线并绕6~8圈剪去余线。
第25页/共34页
线头绝缘的恢复
• 1、绝缘材料 • 在线头连接完成后，破损的绝缘层必须恢复。恢复后的绝

连接串联和并联电路课件

电流计算
总电流等于各分支电流之和，即 $I_{总} = I_1 + I_2 + ... + I_n$。
电阻计算
并联电路的总电阻倒数等于各分支电阻倒数之和，即 $\frac{1}{R_{总 }} = \frac{1}{R_1} + \frac{1}{R_2} + ... + \frac{1}{R_n}$。
03
汽车电路
汽车电路中的灯泡、音响等设备也是采用并联方式连接。这样设计可以
保证当某一设备出现故障时，不会影响到其他设备的正常工作。
04 串联与并联电路的比较及应用
串联电路与并联电路的比较
电流路径
串联电路中电流只有一条路径，而并联电路中电流有多条路径。
元件关系
串联电路中各元件相互依赖，一个元件断开则整个电路断开；并联电路中各元件相互独立，一个元件断开不影响其他元件的工作
03 并联电路
并联电路的特点
01
02
03
分支独立
并联电路的各个分支相互独立，互不干扰。当某一分支开路或短路时，其他分支仍能正常工作。
电压相同
并联电路中，各分支的电压相同，等于总电压。
电流叠加
各分支电流叠加后等于总电流。
并联电路中的电流、电压计算
电压计算
并联电路中各分支电压与总电压相等，即 $V_1 = V_2 = ... = V_n = V_{总}$。
。
电压分配
串联电路中电压按电阻比例分配，各元件电压之和等于总电压；并联电路中各元件电压相等，等
于总电压。
串联与并联电路在实际应用中的选择
串联电路的应用
在需要控制电流路径或依次点亮多个负载（如LED灯）的场景下，选择串联电路。

导线的焊接(课件)

松香
12.7
无水乙醇 77
ZnCl2饱和水溶液
乙醇
70
甘油
30
NH4C1饱和
可焊性
中
活性
中性
印制板、导线
适用范围
手工烙铁焊接电子元器件、零部件
有
轻
度
好
腐蚀
性
余
渣
手工烙铁焊接电子元器件、零部件、搪锡元器件搪锡、浸焊、波峰焊印制板涂敷
很好
强腐蚀性
浸焊、波峰焊各种金属制品、钣金件锡焊各种黄铜零件
电烙铁的选用参照表
任务3 导线的焊接
相关知识
一、手工焊接工具
3.电烙铁的使用维护
正确使用和维护电烙铁，能延长其使用寿命，确保焊接顺利进行。 1）电烙铁外壳要接地，以防止漏电造成元器件损坏，保证安全操作。 2）电烙铁长时间不用，应切断电源。 3）烙铁头要经常趁热上锡，如果发现烙铁头上有氧化层或污物，要切断电源在有余热时用布将氧化层和污物擦除，并涂上助焊剂，随后立即通电，使烙铁头镀上一层锡。 4）进行焊接时，宜采用松香或弱酸性助焊剂。 5）电烙铁不宜长时间通电而不使用，因为这样容易使电烙铁芯过热而烧断，同时也将使烙铁头因长时间加热而氧化，甚至“烧死”不再“吃锡”。 6）焊接完毕，烙铁头应保留少许残留焊锡，以防止再次加热时出现氧化层。
任务3 导线的焊接
相关知识六、绝缘导线加工
2.剥线剥线是去除导线和电缆的绝缘层和保护层，露出导线首、尾端，使导线首、尾端能事先
上锡，以便同接点连接，并使接点处具有良好的导电性能。剥头时不应损坏芯线(断股)。剥头的剥离方法有两种：一种是刃截法，另一种是热截法。刃截法工具简单但容易损伤导线，如下图所示，热截法需要一把热剥皮器或用功能电烙铁代替，热截法的优点是剥头好，不会损伤导线。剥头长度应符合工艺文件对导线加工要求，其常见尺寸是2mm、5mm、8mm、10mm 等，实际尺寸视具体工艺要求而定。

教你如何接电线ppt课件

1
直接连接
。
12
单股导线与多股导线的连接
13
单股导线与多股导线的连接
2
分支连接
。
14
实践是最好的老师
15
课后思考
16
维修电工技能——导线的连接
1
想一想
2
导线连接的要求
1.连接可靠接头连接牢固、接触良好、电阻小、稳定性好。接头电阻不应大于相同长度导线的电阻值
2.强度足够接头机械强度不应小于导线机械强度的80% 3.接头美观接头整体规范、美观
4.耐腐蚀对于连接的接头要防止电化腐蚀。对于铜与铝导线的连接，应采用铜铝接头过渡连接，不准将铜与铝导线直接绞合连接。
3
学习内容
1
单股导线之间的连接
2 多股导线之间的连接
3 单股导线与多股导线的连接
4ห้องสมุดไป่ตู้
单股导线之间的连接
1
直接连接
。
5
单股导线之间的连接
6
单股导线之间的连接
2
分支连接
。
7
多股导线之间的连接
1
直接连接
。
8
多股导线之间的连接
9
多股导线之间的连接
2
分支连接
。
10
多股导线之间的连接
11
单股导线与多股导线的连接

电气接配线规范及标准

8、组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
9、对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
10、主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
11、对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。下图为错误接法
I=P/1.732*U*Cosθ
P为功率 KW
U为电压 KV
Cosθ为功率因数
0.8-0.85
其中R为线路中的电阻 R=ρ*L/S
Ρ导体电阻率铜芯用0.01740
L为导线长度 S为电缆的横截面积
电压降 U=I*R<5%U就达到要求
例如：在8oom外有30KW负荷，70mm2电缆看是否合适解：I=P/1.732*U*Cosθ=30/1.732*0.38*0.8
12、所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
13、接线面每个元件的附近有标牌，标注应与图纸相符。除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。 a) 端子的标识
标号应完整、清晰、牢固。标号粘贴位置应明确、醒目
b) 双重的标识
14、安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，
②小截面的芯线可以不打结。
双股线的对接
将两根双芯线线头剖削成图示中的形式。连接时，将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。用相同的方法将另一颜色的芯线连接在一起。

架空配电线路施工ppt课件

经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
架空配电线路施工
当挖至一定深度坑内出水时，应在坑的一角深挖一个小坑集水，然后用水桶将水排出。土质松软或流沙坑，需加挡板支撑。挖好坑后应立即立杆以防塌方或影响交通。四．挖坑施工时注意事项
接地装置的分布和安装质量直接影响配电线路的安全运行，必须引起我们的高度重视。完成施工后，应在干燥的天气遥测接地电阻，希望大家注意这个细节。
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
来固定导线的，并使带电导线之间或导线与大地之间绝缘，同时也承受导线的垂直荷重和水平荷重。通常分为：针式（立瓶）、蝶式（茶台）、悬式和瓷横担绝缘子四种。三、拉线
在承受不平衡拉力的电杆上（终端杆、转角杆、跨越杆等）均需装设拉线，以达到电杆平衡的目的，另外为增强线路电杆的稳定性，应在直线杆上每隔一定距离设抗风拉线或增强线路稳定性的拉线。
杆坑回填应注意在易被水冲刷的地方埋设电杆，且无法制作拉线时，要在电杆周围埋设立桩，并砌以石块以防冲跨。松软土质的基坑，回填土时应增加夯实次数或采取加固措施。因线路受侧风的影响，又不可能在每基电杆处安装拉线，为增强线路和电杆的稳定性，小角度转角线
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用

电工最全的电线连接方法(图文)课件

电工最全的电线连接方法(图文)课件
目录
• 电工基础知识 • 电线连接方法 • 电线连接实例 • 电线连接安全 • 电线连接常见问题及解决方案
01
电工基础知识
电工基本概念
03
电工基本概念
电路分析
电气元件
介绍电工的基本概念，包括电流、电压、电阻、电容、电感等，以及电路的基本组成和原理。
介绍电路分析的基本方法，包括欧姆定律、基尔霍夫定律等，以及如何进行电路的等效变换和化简。
介绍常见的电气元件，如开关、继电器、接触器、电阻器、电容器、电感器等，以及它们在电路中的作用和工作原理。
电工常用工具
01
电工常用工具
介绍电工常用的工具，如螺丝刀、钳子、扳手、电钻、电烙铁等，以及它们的使用方法和
注意事项。
02
测量仪表
介绍电工常用的测量仪表，如万用表、钳形表、兆欧表等，以及它们的使用方法和测量范
电线连接实例
单股导线的连接
在此添加您的文本17字
直线连接：将两个导线平行放置，将其中一个导线绕另一个一圈，然后互相插入对方形成的环形中，拉紧。
在此添加您的文本16字
简单、快速，但不够牢固。
在此添加您的文本16字
适用于临时或小功率的电线连接。
在此添加您的文本16字
T字连接：将一个导线作为交叉点，另一个导线从交叉点的一侧插入并环绕一圈，然后插入另一侧，拉紧。
确保绝缘层覆盖紧密，无缝隙，以防止电流通过连接点。
对于多芯电缆的连接，应使用专用的电缆连接器或压接钳进行连接，并确保每个芯线都进行适当的绝缘处理。
电线连接的验收与检测
进行电线连接后的验收与检测，确保连接质量符合要求
。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

线线头分成两组，四根一组的插入干线的中间，将三股芯线的一
组往干线一边按顺时针缠3-4圈，剪去余线，钳平切口。另一级
用相同方法缠绕4-5圈，剪去余线。
5、线头与瓦形接线桩的连接
剥去适当长度绝缘层将单股芯线按略大于瓦形垫圈螺钉直径弯成“U”形，使螺钉从从瓦形垫圈下穿过“U”形导线，旋紧螺钉。
线头绝缘的恢复
3、七股芯线的连接
剥去导线的绝缘层和保护层，将线头全长2/3分散成一根、
两根、三根三组形成伞骨状，两伞骨状树叉，在一端分出近相邻
的两股芯线扳至垂直，顺时针方向并绕两圈后扳成直角使与干线
贴紧、同样连接一组两根芯线，最后三股芯线绕至根部。
4、七股芯线的T型分支连接
在支线留出的连接线头1/8根部进一步绞紧，余部分散，支
3、绝缘电线电缆
一般有导体、绝缘层和保护层三部分组成，广泛应用于照明
和电气控制线路中。常用的绝缘导线有以下几种：聚氯乙烯绝缘
电线、聚氯乙烯绝缘软线、丁腈聚氯乙烯混合物绝缘软线、橡皮
绝缘电线、农用地下直埋铝芯塑料绝缘电线、橡皮绝缘棉纱纺织
软线、聚氯乙烯绝缘层龙护套电线、电力和照明用聚氯乙烯绝缘
软线等。
4、通信电缆
通信电缆是指用于近距离音频通信和远距的高频载波和数字通信及信号传输电缆，根据通信电缆的用途和适用范围，可分为六大系列产品，即市内通信电缆、长途对称电缆、同轴电缆、海底电缆、光纤电缆、射频电缆。
命名法
1、电线型号命名法
分类代号或用途：A-安装线缆、B-布电线、F-飞机用低压线、R-日用电器用软线、Y-一股工业移动电器用线、T-天线
绝缘：V-聚氯乙烯、F-氟塑料、Y-聚乙烯、X-橡皮、ST-天然丝、B-聚丙烯、SE-双丝包
护套： V-聚氯乙烯、H-橡套、B-编织套、L-蜡克、N-尼龙套、SK-尼龙丝
派生特征：P-屏蔽、R-软、S-双绞、B-平行、D-带形、T-特种
ASVRAVRPAV-
安
装线
聚氯
乙
烯
绝
缘
蔽
安
装线
聚氯
1、绝缘材料在线头连接完成后，破损的绝缘层必须恢复。恢复后的绝缘
强度不应低于原有的绝缘强度再恢复导线绝缘中，常用的绝缘材料有：黑胶布、黄蜡带、
自粘性绝缘橡胶带、电气胶带等，一般绝缘带宽度为10-20mm较合适。其中，电气胶带因颜色有红、绿、黄、黑，又称相色带。
2、包缠方法
包缠时，现将黄蜡带从线头的一边在绝缘层离切口40mm开始包缠，使黄蜡带与导线保持55度倾斜角，后一圈叠压在前一圈 1/2的宽度上。黄蜡带包缠完以后，将黑胶布接在黄蜡带的尾端，朝相反的方向斜叠包缠，仍倾斜55度，后一圈叠压在前一圈1/2 处。
AVV-聚氯乙烯安装电缆
SYV—聚氯乙烯绝缘同轴射频电缆
线材选用
1.电路条件
线材的选用要从电路的条件、环境的条件和机械强度等多方面去综合考虑。
导线在电路中工作时的电流要小于允许电流。导线很长时，要考虑导线电阻对电压的影响。使用时，电路的最大电压应低于额定电压，以保证安全。对不同的频率选用不同的线材，要考虑到高频信号的趋肤效应。在射频电路中要选用同轴电缆馈线，以防止信号的反射波。
2、环境条件
所选择的电线应具备良好拉伸强度、乃磨损性和柔软性，质量要轻，以适应天南地北的机械振动等条件。所选线材应能适应环境温度的要求。因为环境温度会使电线的敷层变软或变硬，以至于变形、开裂，甚至短路。选用线材还应考虑安全性，防止火灾和人身事故的发生。易燃材料不能作导线的敷层。
导线连接课件
常用导线
常用导线的类型有
裸线
绝缘电线电缆
通信电缆
电磁线
常用导线
1、裸线只有导体部分没有绝缘和护层结构，常用的裸线
有软线和型线两种，软线是由多股铜线或镀锡铜线胶合编织而成，其特点是是柔软、耐振动、耐弯曲：
图1.1
型线是非圆形截面的裸电线
图1.2
2、电磁线
应用于电机、电器及电工仪表中，作为绕组或元件的绝缘导线。常用的漆包线绕包线两类。漆包线的绝缘层是漆膜，广泛用中小型电动机及微型电动机、干式变压器及其他电工产品。绕包线是用玻璃丝、绝缘纸或合成树脂薄膜紧密绕包在导线芯上，形成绝缘层的，一般用于大中型电工产品。
乙
烯
屏
烯
绝
缘安装Байду номын сангаас软线
纤维聚氯乙
2、射频电缆型号命名法
分类：S-射频同轴电缆、SE-射频对称电缆、ST-特殊射频电缆、SJ-强力射频电缆、SG-一高压射频电缆、SZ-延迟射频电缆、SS-电视电缆绝缘：Y-聚乙烯实芯、YE-发泡聚乙烯半空气、YK-纵空聚乙烯半空气、X橡皮、F-氯塑料实芯、U-氯塑料空气护套： V-聚氯乙烯、F-氯塑料、B-玻璃丝编织浸有机硅漆、H-橡套、VZ阻燃聚氯乙烯、 Y-聚乙烯派生特征：P-屏蔽、Z-综合式、D-镀铜屏蔽层
3、导线颜色的选用为了整机装配及维修方便，导线和绝缘套管的颜色选用，要
符合习惯、便于识别，通常导线颜色按下表的规定选用
导线颜色的选用
载流量的计算
某截面的导线在不超过最高工作温度条件下，允许长期通过的最大电流就是该导线的载流量。铝导线的载流量可用如下口诀测量：
10 下五，100上二，16、25四，35、50三，70、95两倍半。口诀中的阿拉伯数字与倍数的排列关系如下：对于1.5、2.5、4、6、10m㎡的导线可将其截面积数乘以5倍。对于16、25m㎡的导线可将其截面积数乘以4倍。对于35、50m㎡的导线可将其截面积数乘以3倍。对于70、95m㎡的导线可将其截面积数乘以2.5倍。对于120、150、185m㎡的导线可将其截面积数乘以2倍。铜导线的截流量可按铝导线的截流量升一级算。
3、热缩管
为使线头具有更高的绝缘特性，可使用喷灯加热热收缩套管。
导线连接
1.导线连接的要求接触电阻要与原值约等；机械强度不小于原有的
80%；绝缘性好，耐腐蚀性好；接线紧密，工艺美观。
2、单股芯线的连接作一字型连接时，将两导线端去其绝缘层作X相交，互相绞合2~3 匝，两线端分别紧密向芯线上并绕6圈，多余线端剪去，钳平切口。
作T字分支连接时，支线端和干线十字相交，使支线芯线根部留出约 3mm后在干线缠绕一圈，再环绕成结状，收紧线端向干线并绕6~8 圈剪去余线。
