导线与导线连接

物理电学线路连接方法一、导线连接方法1. 直接连接：两根导线的两端直接相连，是最常见的连接方法。

适用于简单的电路，如灯泡的接线。

2. 并联连接：将两根导线的一端分别与电源的正负极相连，另一端再相连，形成并联电路。

适用于需要增大电流的情况，如家庭用电中的插座。

3. 串联连接：将两根导线的一端相连，另一端再相连，形成串联电路。

适用于需要增大电压的情况，如家庭用电中的开关。

二、元件连接方法1. 电阻连接：将电阻两端分别与导线的两端相连，形成电阻器。

适用于调节电路中电阻值的情况，如调光开关。

2. 电容连接：将电容器两端分别与导线的两端相连，形成电容电路。

适用于存储电荷或者调节电路中的频率的情况，如电子设备中的电容器。

3. 电感连接：将电感器两端分别与导线的两端相连，形成电感电路。

适用于储存磁场能量或者调节电路中的电流的情况，如变压器中的线圈。

三、开关连接方法1. 单控开关连接：将单控开关的一个触点与导线相连，另一个触点与电源相连，形成单控开关电路。

适用于单一的开关控制情况，如照明开关。

2. 双控开关连接：将双控开关的一个触点与导线相连，另一个触点与两个单控开关的一个触点相连，另一个触点分别与电源的两个极相连，形成双控开关电路。

适用于两个位置控制同一个灯具的情况，如楼梯上下控制灯光。

3. 多路开关连接：将多路开关的一个触点与导线相连，其他触点分别与其他多路开关的一个触点相连，最后一个多路开关的其他触点与电源相连，形成多路开关电路。

适用于多个位置控制同一个灯具的情况，如楼层控制同一个灯光。

四、插头插座连接方法1. 平行连接：将插头的两脚分别与插座的两孔相连，形成平行连接。

适用于家庭用电中的插座连接。

2. 三脚插座连接：将插头的三脚分别与插座的三孔相连，形成三脚插座连接。

适用于电子设备中的插座连接。

3. 圆形连接：将插头的圆形接口与插座的圆形孔相连，形成圆形连接。

适用于音频设备中的连接。

五、印刷电路板连接方法1. 焊接连接：通过焊接的方式将元件与印刷电路板上的焊盘相连。

导线的连接导线连接的方法很多，下面介绍几种常用的连接方法。

1.铜铜相接（铜线与铜线连接）根据铜芯导线股数的不同，有以下几种连接方法：1）单股铜芯导线的直线连接方法，见表4⁃5。

2）单股铜芯导线的T字分支连接，见表4⁃6。

3）7股铜芯导线的直线连接，见表4⁃7。

4）7股铜芯导线的T字连接。

5）焊接连接法。

截面积为10mm2及以下的铜芯导线接头，可用30～150W电烙铁进行锡焊。

锡焊前，在芯线表面涂一层无酸焊锡膏，待电烙铁烧热后即可锡焊。

截面积为16mm2及其以上的铜芯导线采用浇焊法，首先在化锡锅内用喷灯加热锡，达到一定温度后，表面呈磷黄色，然后将导线接头放在化锡锅上方，用勺盛熔锡浇接头处，如图4⁃1所示。

开始，接头温度低，锡在接头上流动性差，继续浇下去，使接头温度升高。

直至全部焊牢，擦除焊渣，使接头便面光滑。

2.铝铝相接（铝线与铝线的连接）铝金属材料易氧化，且铝氧化膜的电阻率大，铝导线不宜采用铜导线的连接方法。

单股铝芯线一般采用螺钉压接法连接，如图4⁃2所示。

多股铝芯线常采用压接管压接法连接，如图4⁃3 所示。

3、铜铝（铜线与铝线）相接铜铝导线连接时，由于材料不同，不可忽视电化腐蚀问题。

如果简单地用绞接或绑接方法使两者直接连接，则铜、铝间的电化腐蚀会引起接触电阻增大而造成接头过热。

实践表明铜铝相接时，最好的办法采用压接和焊接的方法。

即用一个管子压接的办法，或者用焊接的方法进行。

如图4⁃4所示。

4.导线恢复绝缘层导线的绝缘层破损后，必须恢复；导线连接后，也需恢复绝缘。

恢复后的绝缘强度应不低于原有绝缘层的绝缘强度。

通常用黄蜡带、涤纶薄膜带和黑胶带作为恢复绝缘层的材料。

绝缘带的包缠方法如下：将黄蜡带从导线左边完整的绝缘层上开始包缠，包缠两根带宽后才可进入无绝缘层的芯线部分，如图4⁃5a所示。

包缠后，黄蜡带与导线保持约55°的倾斜角，每圈压叠带宽的1/2，如图4⁃5b所示。

包缠一层黄蜡带后，将黑胶带接在黄蜡带的尾端，按另一斜叠方向包缠一层黑胶布，也要每圈压叠带宽的1/2，如图4⁃5c、d所示。

20种导线标准连接方法 图文导线连接是电工作业的一项基本工序，也是一项十分重要的工序。

导线连接的质量直接关系到整个线路能否安全可靠地长期运行。

对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。

常用的连接方法有绞合连接、紧压连接、焊接等。

连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。

图1一、绞合连接绞合连接是指将需连接导线的芯线直接紧密绞合在一起。

铜导线常用绞合连接。

1、单股铜导线的连接（1）直接连接①小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

②大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。

③不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。

（2）分支连接①单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。

②单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

可以将上下支路芯线的线头向一个方向缠绕[见图5(a)，也可以向左右两个方向缠绕[见图5(b)。

2、多股铜导线的连接（1）多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。

导线和导线的连接与注意事项导线作为电力传输的重要组成部分，其连接方式也十分重要。

本文将详细介绍导线连接的注意事项及其连接方式。

1.互相接触导体表面应清洁，以确保接触正确无误。

2.各种导体及连接器的材料和型号应符合规格和要求，以确保导电性和机械强度。

3.连接时应注意接触面压紧程度，以确保无接触阻抗。

4.连接器应压紧，以确保牢固可靠，防止脱落。

5.在连接线接头处，应该避免铝线接触铜线，不然容易发生化学反应。

一般应采用铝铜转接头来连接。

6.应避免接头位置位于在潮湿、受水等影响的地方，以免影响接头表面的导电性表现。

7.镀锡、镀银等材料的接头能够更大限度确保接触面清洁，避免氧化。

导线的连接方式1.压接连接所谓压接连接，即利用冲压或滚压的方式将导线和导线连接器连接起来。

这种方式连接速度快，成本低，且连接牢固可靠，外观美观，非常适用于高压电力传输线路和低压线路的连接。

2.螺纹连接螺纹连接是指通过导线两端的螺纹部分来连接。

螺纹连接方式灵活便利，同时还能经受震动的冲击，非常适合连接电机开关和其他电力设备。

3.焊接连接焊接连接是指将两根导线通过高温焊接的方式连接起来。

这种连接方式虽然工艺复杂，修复时也很麻烦，但连接牢固，抗难度大，不会因机械震动和温度变化导致接触不良。

4.扣式连接扣式连接是指利用特殊的导线连接器将两根导线连接起来。

这种连接方式外观美观，缩短了连接线的长度，减少了线路阻抗，提高了接触面的质量。

总之，导线的连接质量直接关系到电力运输的稳定性和安全性。

正确的连接方式和注意要点能够大大提升线路运行的可靠性和经济效益。

导线连接方法
对于导线的连接方法，有几种常见的方式可以选择。

下面将介绍其中几种常用的连接方法：
1. 绞合连接：将两根导线的裸露部分相互绞合在一起，然后用绝缘胶带或绝缘套管进行包裹，以确保连接的可靠性和安全性。

2. 焊接连接：通过焊接的方式将两根导线连接在一起。

这种连接方式通常在高温或高频率环境下使用，因为焊接连接可以提供较低的电阻和更好的信号传输质量。

3. 螺旋连接：使用螺丝或螺母将导线连接在一起。

这种连接方式适用于需要频繁更换或重新连接导线的情况，因为它可以提供易于拆卸和装配的功能。

4. 插接连接：使用插头和插座将导线连接在一起。

这种连接方式通常用于低电压的电路中，因为它可以提供方便的插拔功能，并且有较高的安全性。

除了上述几种常见的连接方法外，还有其他特殊的连接方式，如绝缘子连接、压接连接等。

选择适当的连接方法应该根据具体的应用场景和导线的特性来决定，以确保连接的可靠性、稳定性和安全性。

导线的连接方法有几种
导线的连接方法主要有以下几种：
1. 直接连接：两根导线末端直接接触，然后通过焊接、扎线帽等方法固定连接。

2. 焊接连接：使用电弧焊、气焊、激光焊等方法将两段导线末端熔化并相互融合，形成牢固的连接。

3. 螺纹连接：通过螺纹结构将两根导线末端紧密连接在一起，常用于管道连接、机械连接等场合。

4. 端子连接：使用电线端子将导线末端固定在端子上，然后通过螺丝或螺母进行连接。

5. 插接连接：使用插针、插座等连接器将导线末端与其他设备连接起来。

这些连接方法可以根据实际需求和应用场合进行选择，不同的连接方法具有不同的优缺点，适用于不同的工程或应用环境。

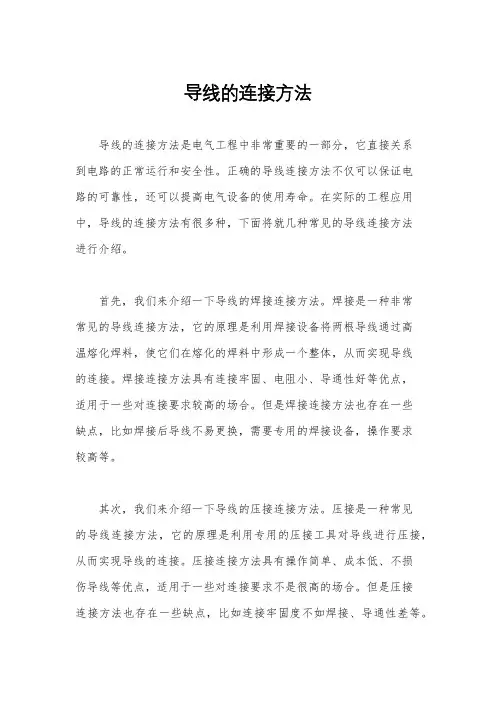

导线的连接方法导线的连接方法是电气工程中非常重要的一部分，它直接关系到电路的正常运行和安全性。

正确的导线连接方法不仅可以保证电路的可靠性，还可以提高电气设备的使用寿命。

在实际的工程应用中，导线的连接方法有很多种，下面将就几种常见的导线连接方法进行介绍。

首先，我们来介绍一下导线的焊接连接方法。

焊接是一种非常常见的导线连接方法，它的原理是利用焊接设备将两根导线通过高温熔化焊料，使它们在熔化的焊料中形成一个整体，从而实现导线的连接。

焊接连接方法具有连接牢固、电阻小、导通性好等优点，适用于一些对连接要求较高的场合。

但是焊接连接方法也存在一些缺点，比如焊接后导线不易更换，需要专用的焊接设备，操作要求较高等。

其次，我们来介绍一下导线的压接连接方法。

压接是一种常见的导线连接方法，它的原理是利用专用的压接工具对导线进行压接，从而实现导线的连接。

压接连接方法具有操作简单、成本低、不损伤导线等优点，适用于一些对连接要求不是很高的场合。

但是压接连接方法也存在一些缺点，比如连接牢固度不如焊接、导通性差等。

另外，我们还可以介绍一下导线的螺栓连接方法。

螺栓连接是一种常见的导线连接方法，它的原理是利用螺栓将两根导线通过螺母固定在一起，从而实现导线的连接。

螺栓连接方法具有拆卸方便、适用范围广等优点，适用于一些需要经常更换导线的场合。

但是螺栓连接方法也存在一些缺点，比如连接牢固度不如焊接、导通性差等。

最后，我们还可以介绍一下导线的绝缘子连接方法。

绝缘子连接是一种特殊的导线连接方法，它的原理是利用绝缘子将两根导线隔离开来，从而实现导线的连接。

绝缘子连接方法具有防止电路短路、提高安全性等优点，适用于一些对安全要求较高的场合。

但是绝缘子连接方法也存在一些缺点，比如连接牢固度不如焊接、导通性差等。

总的来说，不同的导线连接方法各有优缺点，选用时需要根据具体的使用场合和要求来进行选择。

在实际的工程应用中，我们可以根据导线的特点和要求，选择合适的连接方法，从而保证电路的正常运行和安全性。

电线与电线的连接方法
电线与电线之间的连接方法有多种，根据不同需求可选择不同的连接方式。

常见的连接方法有以下几种：
1. 绝缘套管连接：将电线的导线端剥离一段，然后插入绝缘套管中，用压线钳将套管压紧，确保导线与导线间的电流传递和绝缘性能。

2. 拧紧连接：将电线绝缘层去掉一部分，然后将两根裸露的导线交织在一起，用扳手或钳子拧紧，使导线紧密相连。

3. 焊接连接：将电线的导线端剥离一段，用焊锡等工具进行焊接，将导线固定在一起。

4. 终端连接：使用终端子将电线固定在设备或接线柱上。

终端子有多种类型，如端子块、插头、圆形提铜端子等。

5. 扎带固定连接：使用扎带将两根电线扎在一起，确保电线不松动。

6. 终端螺钉连接：使用终端螺钉将两根电线连接在一起，通过拧紧螺钉来固定导线。

需要注意的是，在进行电线连接时，一定要确保连接牢固、安全可靠，并遵循相
关的电气安全标准和规范。

建议在需要进行电线连接时，尽量寻求专业人士的帮助或咨询。

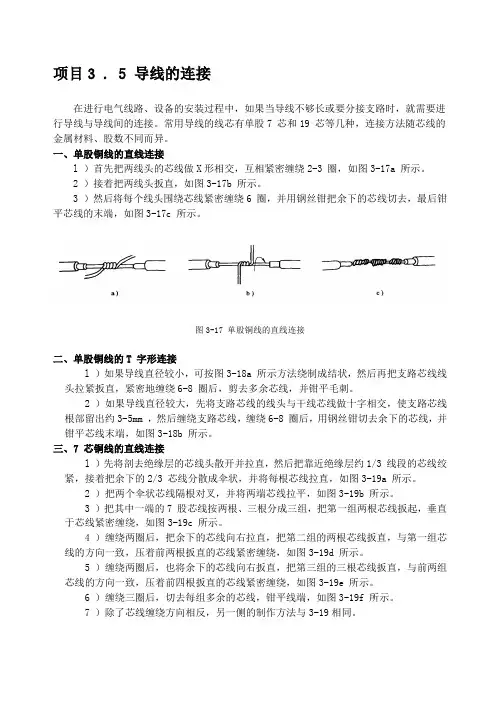

项目3 . 5 导线的连接在进行电气线路、设备的安装过程中，如果当导线不够长或要分接支路时，就需要进行导线与导线间的连接。

常用导线的线芯有单股7 芯和19 芯等几种，连接方法随芯线的金属材料、股数不同而异。

一、单股铜线的直线连接l ）首先把两线头的芯线做X形相交，互相紧密缠绕2-3 圈，如图3-17a 所示。

2 ）接着把两线头扳直，如图3-17b 所示。

3 ）然后将每个线头围绕芯线紧密缠绕6 圈，并用钢丝钳把余下的芯线切去，最后钳平芯线的末端，如图3-17c 所示。

图3-17 单股铜线的直线连接二、单股铜线的T 字形连接l ）如果导线直径较小，可按图3-18a 所示方法绕制成结状，然后再把支路芯线线头拉紧扳直，紧密地缠绕6-8 圈后，剪去多余芯线，并钳平毛刺。

2 ）如果导线直径较大，先将支路芯线的线头与干线芯线做十字相交，使支路芯线根部留出约3-5mm ，然后缠绕支路芯线，缠绕6-8 圈后，用钢丝钳切去余下的芯线，并钳平芯线末端，如图3-18b 所示。

三、7 芯铜线的直线连接l ）先将剖去绝缘层的芯线头散开并拉直，然后把靠近绝缘层约1/3 线段的芯线绞紧，接着把余下的2/3 芯线分散成伞状，并将每根芯线拉直，如图3-19a 所示。

2 ）把两个伞状芯线隔根对叉，并将两端芯线拉平，如图3-19b 所示。

3 ）把其中一端的7 股芯线按两根、三根分成三组，把第一组两根芯线扳起，垂直于芯线紧密缠绕，如图3-19c 所示。

4 ）缠绕两圈后，把余下的芯线向右拉直，把第二组的两根芯线扳直，与第一组芯线的方向一致，压着前两根扳直的芯线紧密缠绕，如图3-19d 所示。

5 ）缠绕两圈后，也将余下的芯线向右扳直，把第三组的三根芯线扳直，与前两组芯线的方向一致，压着前四根扳直的芯线紧密缠绕，如图3-19e 所示。

6 ）缠绕三圈后，切去每组多余的芯线，钳平线端，如图3-19f 所示。

7 ）除了芯线缠绕方向相反，另一侧的制作方法与3-19相同。

导线连接的方法与基本要求导线连接是将导线与导线、导线与器件之间进行连接的一项重要工作。

它通常涉及到电缆、插头、插座、接线端子等元件的使用，以确保电气信号的正常传输、电能的安全供应。

2.焊接连接：通过对导线进行局部高温，使导线表面熔化并融合在一起，形成连接。

常见的焊接方法有手工电弧焊接、氧乙炔焊接、氩弧焊接等。

3.张力连接：通过在导线两端施加一定的张力，使导线与连接器之间产生牢固的连接。

常见的连接器有夹子、夹具等。

4.螺纹连接：在导线和连接器上分别开挖相应的螺纹，通过旋转螺纹，将导线和连接器之间连接在一起。

常见的螺纹连接方法有机械螺纹连接、管螺纹连接等。

5.钎焊连接：通过使用低熔点的填充材料将导线焊接在连接器上。

钎焊常用于连接细小的导线和连接器。

1.电气连接可靠性：导线连接必须稳定可靠，不得出现电阻增大、温升过高等现象。

2.机械强度：导线连接要具有足够的机械强度，能够承受外力引起的震动和拉力。

3.导线接触良好：导线连接要求接触电阻尽可能低，确保信号传输的质量。

4.绝缘性能：导线连接部分应具备良好的绝缘性能，防止导线之间或与外界出现不必要的接触。

5.安全性：导线连接应符合安全使用标准，不应造成电击、火灾等安全隐患。

6.可维护性：导线连接应容易维护，方便排除故障并更换导线或连接器。

7.导线长度：导线连接中的两根导线应保持一定长度，以便于连接器的安装和导线的运输。

8.选用合适的导线和连接器：根据工作环境、信号传输要求、电流载荷等因素，选用符合要求的导线和连接器。

在实际的导线连接工作中，我们还需注意以下几点：1.使用合适的工具：选择适合使用场合的工具，如剥线钳、压接钳等，以保证导线接头的质量和效率。

2.注意导线截面积选择：根据电流载荷和导线的长度，选择合适的导线截面积，避免过载或导线过细导致的电流过大。

3.导线长度的控制：合理控制导线的长度，避免导线过长导致信号衰减或电阻增大。

4.接线端子的选择：根据导线的材质和规格，选择适合的接线端子，确保导线连接的牢固和可靠。

导线的连接方法一、铜芯导线的连接当导线不够长或要分接支路时，就要将导线与导线连接。

常用导线的线芯有单股、7股和19股多种，连接方法随芯线的股数不同而异。

1、单股铜芯导线的直接连接(1)把两线头的芯线成X形相交，互相绞绕2〜3圈。

(2)然后扳直两线头。

(3)将每个线头在芯线上紧贴并绕6圈.用钢丝钳切去余下的芯线，并钳平芯线的末端。

2、单股铜芯导线的T字分支连接(1)将支路芯线的线头与干线芯线十字相交，使支路芯线根部留出3~5 mm,然后按顺时针方向缠绕支路芯线，缠绕6~8圈后.用钢丝钳切去余下的芯线，并钳平芯线末端。

(2)较小截面芯线可按环绕成结状，然后再把支路芯线线头抽紧扳直，紧密地缠绕6〜8匝，剪去多余芯线，钳平切口毛刺。

3、7股铜芯导线的直接连接(1)将剖去绝缘层的芯线头散开并拉直，接着把近绝缘层的1/3线段的芯线绞紧，然后把余下的2/3芯线头，分散成伞状，并将每根芯线拉直。

(2)把两个伞状芯线线头隔根对叉，并捏平两端芯线。

(3)把一端的7股芯线按2,2,3根分成三组，将第一组2根芯线扳起，垂直于芯线，并按顺时针方向缠绕。

(4)缠绕2圈后，将余下的芯线向右扳直，再把下面的第二组的2根芯线扳直，也按顺时针方向紧紧压着前2根扳直的芯线缠绕。

(5)缠绕2圈后，也将余下的芯线向右扳直，再把下边第三组的3根芯线扳直，按顺时针方向紧紧压着前4根扳直的芯线缠绕。

(6)缠绕3圈后，切去每组多余的芯线，钳平线端。

(7)用同样方法再缠绕另一边芯线。

4、7股铜芯导线的T字分支连接(1)把分支芯线散开钳直，接着把近绝缘层1/8的芯线绞紧，把支路线头7/8的芯线分成两组，一组4根，另一组3根并排齐，然后用旋凿把干线的芯线撬分成两组，再把支线中4根芯线的一组插入干线两组芯线中间，而把3根芯线的一组支线放在干线芯线的前面。

(2)把右边3根芯线的一组往干线一边按顺时针方向紧紧缠绕3〜4圈.钳平线端.再把左边4根芯线的一组芯线按逆时针方向缠绕。
